1、形变强化形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显著。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进行再结晶退火，增加生产成本。

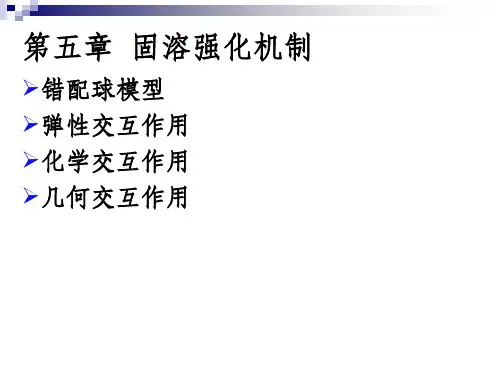

2、固溶强化随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。

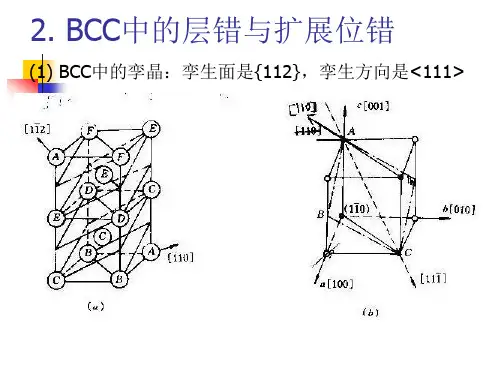

强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。
所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化效果越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。
材料科学基础四大强化机制材料科学是研究材料的结构、性能、制备和应用的学科，是现代科学技术的重要基础。
为了提高材料的性能和功能，材料科学基础研究通常会采用一系列的强化机制。
本文将介绍材料科学基础中的四大强化机制，并分别进行详细解析。
一、晶体缺陷强化机制晶体缺陷是指晶体内部的缺陷或畸变，包括点缺陷、线缺陷和面缺陷等。
晶体缺陷强化机制是通过引入和控制晶体缺陷，来提高材料的力学性能和稳定性。
点缺陷可以通过合金元素的掺杂来引入，从而改变晶体的结构和性能。
线缺陷可以通过外加应力或热处理来引入，从而阻碍晶体的滑移和变形，提高材料的强度和硬度。
面缺陷可以通过晶粒细化和相界强化来实现，从而提高材料的塑性和韧性。
二、相变强化机制相变是指材料在温度、压力或组分等条件改变下发生的结构转变。
相变强化机制是通过控制材料的相变行为，来调控材料的性能和结构。
例如，通过合金化和热处理，可以控制材料的相变温度和相变速率，从而改变材料的硬度、强度和韧性。
此外，相变还可以引发材料的形状记忆效应和超弹性等特殊性能。
三、晶界强化机制晶界是指晶体之间的界面或界面区域，是晶体内部的缺陷和畸变的集中位置。
晶界强化机制是通过控制和调控晶界的结构和性质，来提高材料的力学性能和稳定性。
晶界可以通过晶粒尺寸控制和晶界工程来实现强化。
晶粒尺寸的减小可以提高材料的塑性和韧性，而晶界工程可以通过合金元素的添加和热处理来调控晶界的能量和结构，从而提高材料的强度和硬度。
四、位错强化机制位错是材料中晶格的缺陷和畸变，是材料塑性变形的基本单位。
位错强化机制是通过控制和调控位错的密度和类型，来提高材料的力学性能和稳定性。
位错可以通过外加应力和热处理来引入和操控，从而阻碍材料的滑移和变形，提高材料的强度和硬度。
位错还可以引发材料的弹性形变和塑性形变等特殊性能。
总结起来，材料科学基础中的四大强化机制分别是晶体缺陷强化、相变强化、晶界强化和位错强化。
这些强化机制通过引入和控制材料的缺陷、相变、晶界和位错等结构特征，可以有效地提高材料的力学性能和稳定性，为材料科学和工程提供了重要的理论和实践基础。

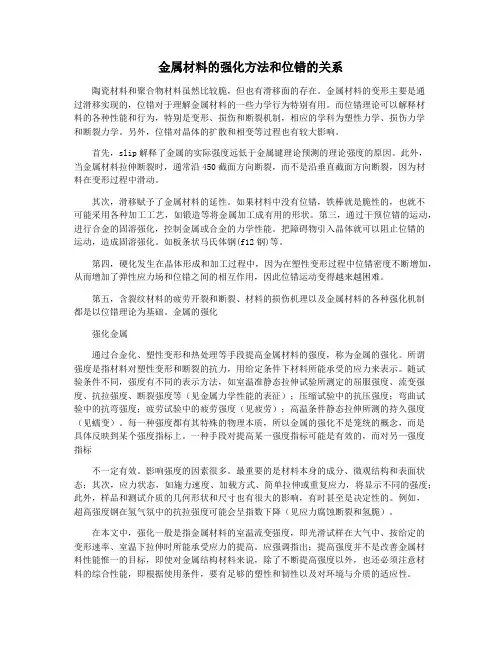

金属材料的强化方法和位错的关系陶瓷材料和聚合物材料虽然比较脆，但也有滑移面的存在。
金属材料的变形主要是通过滑移实现的，位错对于理解金属材料的一些力学行为特别有用。
而位错理论可以解释材料的各种性能和行为，特别是变形、损伤和断裂机制，相应的学科为塑性力学、损伤力学和断裂力学。
另外，位错对晶体的扩散和相变等过程也有较大影响。
首先，slip解释了金属的实际强度远低于金属键理论预测的理论强度的原因。
此外，当金属材料拉伸断裂时，通常沿450截面方向断裂，而不是沿垂直截面方向断裂，因为材料在变形过程中滑动。
其次，滑移赋予了金属材料的延性。
如果材料中没有位错，铁棒就是脆性的，也就不可能采用各种加工工艺，如锻造等将金属加工成有用的形状。
第三，通过干预位错的运动，进行合金的固溶强化，控制金属或合金的力学性能。
把障碍物引入晶体就可以阻止位错的运动，造成固溶强化。
如板条状马氏体钢(f12钢)等。
第四，硬化发生在晶体形成和加工过程中，因为在塑性变形过程中位错密度不断增加，从而增加了弹性应力场和位错之间的相互作用，因此位错运动变得越来越困难。
第五，含裂纹材料的疲劳开裂和断裂、材料的损伤机理以及金属材料的各种强化机制都是以位错理论为基础。
金属的强化强化金属通过合金化、塑性变形和热处理等手段提高金属材料的强度，称为金属的强化。
所谓强度是指材料对塑性变形和断裂的抗力，用给定条件下材料所能承受的应力来表示。
随试验条件不同，强度有不同的表示方法，如室温准静态拉伸试验所测定的屈服强度、流变强度、抗拉强度、断裂强度等（见金属力学性能的表征）；压缩试验中的抗压强度；弯曲试验中的抗弯强度；疲劳试验中的疲劳强度（见疲劳）；高温条件静态拉伸所测的持久强度（见蠕变）。
每一种强度都有其特殊的物理本质，所以金属的强化不是笼统的概念，而是具体反映到某个强度指标上。
一种手段对提高某一强度指标可能是有效的，而对另一强度指标不一定有效。
影响强度的因素很多。
最重要的是材料本身的成分、微观结构和表面状态；其次，应力状态，如施力速度、加载方式、简单拉伸或重复应力，将显示不同的强度；此外，样品和测试介质的几何形状和尺寸也有很大的影响，有时甚至是决定性的。

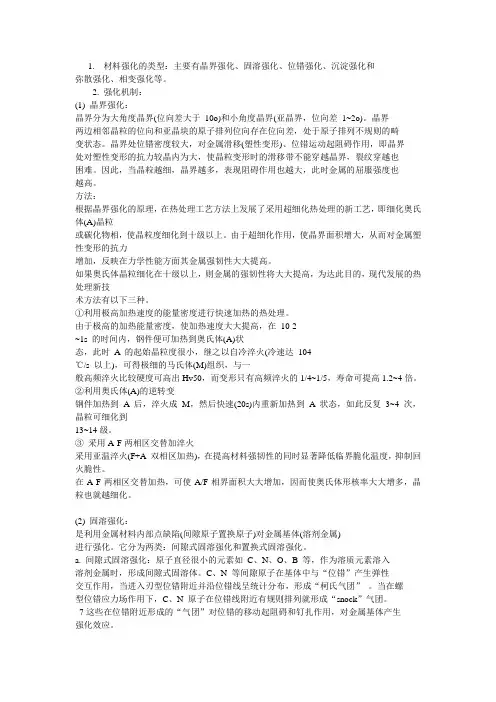

1. 材料强化的类型：主要有晶界强化、固溶强化、位错强化、沉淀强化和弥散强化、相变强化等。
2. 强化机制：(1) 晶界强化：晶界分为大角度晶界(位向差大于10o)和小角度晶界(亚晶界，位向差1~2o)。
晶界两边相邻晶粒的位向和亚晶块的原子排列位向存在位向差，处于原子排列不规则的畸变状态。
晶界处位错密度较大，对金属滑移(塑性变形)、位错运动起阻碍作用，即晶界处对塑性变形的抗力较晶内为大，使晶粒变形时的滑移带不能穿越晶界，裂纹穿越也困难。
因此，当晶粒越细，晶界越多，表现阻碍作用也越大，此时金属的屈服强度也越高。
方法：根据晶界强化的原理，在热处理工艺方法上发展了采用超细化热处理的新工艺，即细化奥氏体(A)晶粒或碳化物相，使晶粒度细化到十级以上。
由于超细化作用，使晶界面积增大，从而对金属塑性变形的抗力增加，反映在力学性能方面其金属强韧性大大提高。
如果奥氏体晶粒细化在十级以上，则金属的强韧性将大大提高，为达此目的，现代发展的热处理新技术方法有以下三种。
①利用极高加热速度的能量密度进行快速加热的热处理。
由于极高的加热能量密度，使加热速度大大提高，在10-2~1s 的时间内，钢件便可加热到奥氏体(A)状态，此时A 的起始晶粒度很小，继之以自冷淬火(冷速达104℃/s 以上)，可得极细的马氏体(M)组织，与一般高频淬火比较硬度可高出Hv50，而变形只有高频淬火的1/4~1/5，寿命可提高1.2~4倍。
②利用奥氏体(A)的逆转变钢件加热到 A 后，淬火成M，然后快速(20s)内重新加热到 A 状态，如此反复3~4 次，晶粒可细化到13~14级。
③采用A-F两相区交替加淬火采用亚温淬火(F+A 双相区加热)，在提高材料强韧性的同时显著降低临界脆化温度，抑制回火脆性。
在A-F两相区交替加热，可使A/F相界面积大大增加，因而使奥氏体形核率大大增多，晶粒也就越细化。
(2) 固溶强化：是利用金属材料内部点缺陷(间隙原子置换原子)对金属基体(溶剂金属)进行强化。
材料科学基础位错部分知识点第三章晶体结构缺陷（位错部分）1.刃型位错及螺型位错的特征刃型位错特征：1）刃型位错是由一个多余半原子面所组成的线缺陷；2）位错滑移矢量(柏氏向量)垂直于位错线，而且滑移面是位错线和滑移矢量所构成唯一平面；3）位错的滑移运动是通过滑移面上方的原子面相对于下方原子面移动一个滑移矢量来实现的；4）刃型位错线的形状可以是直线、折线和曲线；5）晶体中产生刃型位错时，其周围的点阵发生弹性畸变，使晶体处于受力状态，既有正应变，又有切应变。
螺型位错特征：1)螺型位错是由原子错排呈轴线对称的一种线缺陷；2)螺型位错线与滑移矢量平行，因此，位错线只能是直线；3)螺型位错线的滑移方向与晶体滑移方向、应力矢量方向互相垂直；4)位错线与滑移矢量同方向的为右螺型位错；为此系与滑移矢量异向的为左螺型位错。
刃型位错螺型位错位错线和柏氏矢量关系（判断位错类型）⊥∥滑移方向∥b∥b位错线运动方向和柏氏矢量关系∥⊥相关概念（ppt上的，大概看一看）：A.位错运动与晶体滑移：通过位错运动可以在较小的外加载荷下晶体产生滑移，宏观显现为产生塑性变形。
B.位错线：位错产生点阵畸变区空间呈线状分布。
对于纯刃型位错，其可以描述为刃型位错多余半原子面的下端沿线。
为了与其它类型位错统一，位错线可表述为已滑移区与未滑移区的交界线。
C.混合型位错：在外力作用下，两部分之间发生相对滑移，在晶体内部已滑移和未滑移部分的交线既不垂直也不平行滑移方向(柏氏矢量b)，这样的位错称为混合位错。
（位错线上任意一点，经矢量分解后，可分解为刃位错和螺位错分量。
晶体中位错线的形状可以是任意的。
）=l/V；单位面积内位错条数来表示位错密度：D.错位密度：单位体积内位错线的长度：ρv=n/S。
（金属中位错密度通常在106~8—1010~121/c㎡之间。
）ρs2.柏氏矢量：1）刃型位错和螺型位错的柏氏矢量表示：2）柏氏矢量的含义：柏氏矢量反映出柏氏回路包含的位错所引起点阵畸变的总累计。
