中国焦炉的大型化之路1898年,我国首批具有工业规模的焦炉在江西萍乡煤矿和河北唐山开滦煤矿开始生产。
第1次世界大战后,我国在鞍山、本溪、石家庄等地开始建设可回收化工产品的现代焦炉。
20世纪30~40年代,一批不同规模的炼焦炉在我国东北、华北、山西、上海、四川、陕西等地先后建成投产。
中华人民共和国成立前,我国拥有现代焦炉28座(1137孔),总设计焦炭产能约为510万t/a 。
受战争影响,1949年全国焦炭产量仅为 52.5万t。
2008年,我国的焦炭产量为32 359万t。
中国已成为世界焦炭第一生产大国、第一消费大国和第一出口大国。
与其他工业一样,中国焦炉百余年的发展史,也经历了从无到有、从小到大、从弱到强的漫长过程。
1 中国焦炉大型化进程焦炉大型化是炼焦技术的发展方向。
新中国成立后引进了前苏联的炼焦技术,在鞍钢建设了由前苏联设计的炭化室高度为4.3m的ПBP型和ПK型焦炉。
1958年,鞍山焦化耐火材料设计研究院成立后,才开始发展真正意义上的中国产焦炉。
1959年,我国首座自行设计的58型焦炉在北京焦化厂建成投产;1967年,我国自行设计的3孔6.1m试验焦炉在鞍钢试验成功;1971年,我国首座5.5m焦炉在攀钢建成投产;1984年,我国自行设计的单孔8m试验焦炉在鞍钢试验成功。
1985年,我国首座从日本引进的6m焦炉(M型焦炉)在宝钢建成投产;1987年,我国自行设计的首座6m焦炉(JN60型)在北京焦化厂建成投产。
2006年,我国首座从德国引进的7.63m焦炉在山东兖州矿务局焦化厂建成投产。
2008年,我国自行设计的首座6.98m焦炉在鞍钢鱿鱼圈建成投产。
捣固焦炉炭化室高度从最初的2.8m、3.2m、3.8m,到4.3m、5m、 5.5m、6.25m的跳跃式发展。
2003年,4.3m捣固焦炉在山西同世达、山西茂胜等一批企业率先成功投产;2006年,5.5m捣固焦炉先后在云南、河南、河北等地建成投产;2009年,我国首座世界最大的6.25m捣固焦炉在唐山佳华建成投产。
7m焦炉简介为适应我国钢铁企业建设大型焦炉的需要和炼焦煤的资源情况,中冶焦耐在总结国内JN系列焦炉经验及8m实验炉实验数据的基础上,借鉴国外大型先进焦炉的长处,于2005年自行开发设计了炭化室高6.98m、宽450mm的JNX70-2型焦炉,该焦炉的主要技术参数见下表。
JNX70型焦炉主要技术参数JNX70-2型焦炉是双联火道、废气循环、焦炉煤气下喷、高炉煤气侧入、下调的复热式焦炉,具有结构严密合理、热工效率高、投资省等优点。
目前在鞍钢鱿鱼圈、邯钢集团邯宝公司、本溪钢铁公司已有10座JNX70-2型焦炉建成投产,在天津天铁公司和河北峰煤集团还有6座正在建设中。
为适应国内外严格控制焦炉烟道废气中NOx含量的要求,中冶焦耐在总结国内外多段加热焦炉设计思想的基础上进行了创新,于2007年又开发设计了炭化室高6.98m的JNX3-70-1和JNX3-70-2型焦炉,其共同特点是双联火道、废气循环、多段加热、焦炉煤气下喷、贫煤气和空气侧入、下调、复热式。
JNX3-70-1/2型的最大特点是多段加热,即用贫煤气加热时,贫煤气和空气分三段供给;用焦炉煤气加热时,空气分三段供给;使燃烧过程基本在供氧不足的情况下进行,以降低燃烧强度,进而降低燃烧温度,从而减少NOx的生成。
同时,JNX3-70-1/2型焦炉还加大了废气循环量、焦炉煤气采用高灯头,既保证炭化室高向加热的均匀性,也可以进一步减少NOx的产生。
经测算,JNX3-70-1/2型焦炉用焦炉煤气加热时,烟道废气中NOx浓度不大于500mg/m3,用贫煤气加热时,烟道废气中NOx浓度不大于350mg/m3,已达到了国际先进水平。
与JNX70-2型焦炉相比,JNX3-70-1/2型焦炉炭化室宽度分别加宽至500mm和530mm,炭化室长度也分别加长至17640mm和18640mm,使炭化室的容积在比JNX70-2型焦炉加大了15.8%和32.7%。
同时也增加了单孔炭化室的焦炭产量,在相同焦炭产量的条件下,减少了每天打开各泄漏口的次数,密封面长度也相应减小,有效减少了污染物的排放量。

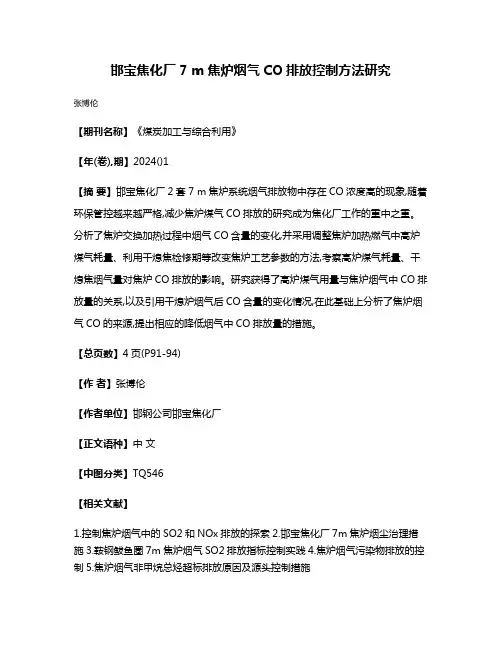

邯宝焦化厂7 m焦炉烟气CO排放控制方法研究
