渗排水、盲沟排水1.1 一般规定1 渗排水、盲沟排水适用于无自流排水条件、防水要求较高且有抗浮要求的地下工程。

2 采用渗排水、盲沟排水的，应防止由于排水危及地面建筑物及农田水利设施。

通向江、河、湖、海的排水口高程，低于洪（潮）水位时，应采取防倒灌措施。

3 遂道、坑道宜采用贴壁式衬砌，对防水防潮要求较高的应优先采用复合式衬砌，也可采用离壁式衬砌或衬套。

1.2 施工准备1.2.1 技术准备1 图纸会审。

2 编制施工方案。

3 技术交底。

1.2.2 材料准备1 砂、石子砂、石品种、粒径选用应符合设计要求，备用数量应满足工程需要。

2 无砂混凝土管、普通塑料管、加筋软管的选用应符合设计要求，备用数量应满足工程需要。

1.2.3 主要机具主要有木夯、蛙式或柴油打夯机、手推车、平头铁锹、2m靠尺、钢尺或木折尺等。

1.2.4 作业条件1 地基工程已经验收合格，并办理好隐蔽手续；2 设置各层铺筑的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木撅；3 当施工面有水时，应采取排水或降低地下水的措施，使基坑保持无水状态；检查施工面轴线、标高，并清理干净基底。

1.3 材料质量控制1.3.1 埋管盲沟所用材料要求1 滤水层选用10～30mm的洗净碎石或卵石，含泥量不应大于2％。

2 分隔层选用玻璃丝布，规格12～14目，幅宽980mm。

3 盲沟管选用内径为l00mm的硬质PVC管，壁厚6mm,沿管周六等分，间隔150mm,钻φ12孔眼，隔行交错制成透水管，但要控制无砂混凝土的配合比和构造尺寸；排水管选用内径l00mm的硬质PVC管，壁厚6mm；跌落井用无孔管，内径为声φ100×6mm 硬质PVC管。

4 管材零件有弯头、三通、四通等。

1.3.2 无管盲沟所用材料要求1 石子渗水层选用60～100mm洁净的砾石或碎石。

2 小石子滤水层：当天然土塑性指数I P≤3（砂性土）时，采用1～7mm粒径卵石；I P ＞3（黏性土）时，采用5～10mm粒径卵石。

渗沟采用渗透方式将地下水汇集于沟内，并通过沟底通道将水排到指定地点,这种排水设施统称为渗沟。

盲沟盲沟【blind drain；blind ditch】指的是在路基或地基内设置的充填碎、砾石等粗粒材料并铺以倒滤层（有的其中埋设透水管)的排水、截水暗沟。

盲沟又叫暗沟，是一种地下排水渠道，用以排除地下水，降低地下水位。

用于在一些要求排水良好的活动场地，如体育馆地下水位高影响植物生长可以用盲沟。

布置做法如下:1。

自然式2。

截流式3。

蓖式4。

耙式盲沟排水可根据地下工程的外轮廓布置管网，确定盲沟构造反滤层的选材，以及盲沟与基础的最小距离.塑料盲沟是引进国外先进技术生产的土工合成材料新产品.国际上称复合土工排水材(Geocomposite Drain),日本称土木用暗渠集排水材。

塑料盲沟是将热塑性合成树脂加热熔化后通过喷咀挤压出纤维丝叠置在一起，并将其相接点溶结而成的三维立体多孔材料。

在主体外包裹土工布作为滤膜，有多孔矩形，中空矩形,多孔圆形，中空圆形四种结构形式,具有多种尺寸规格.国外己使用二十多年，广泛应用于隧道防渗排水，铁路公路的路基排水,软基筑堤,挡土墙反滤，坡面与坡内排水,地下建筑的排水防潮，草坪的集排水系统,天台花园集排水，污水处理厂与垃圾填埋场等各类工程，受到工程界的普遍欢迎。

塑料盲沟材料与其它盲沟材料相比具有以下特性:(一）抗压强度高，耐压性能好塑料盲沟本身是同韧性的许多根改性塑料丝融结而成的,不存在被压断、毁坏的可能。

在250KPa压力下，断面空隙率仍保持在60％以上，即便施加较大压力,始终存在通水空隙，仍有10—15％的孔隙，且回复性好。

（二)表面开孔率高,集排水性好塑料盲沟的表面平均开孔率90-95％，远远高于其它同类产品。

能最有效的收集土壤中的渗水，并及时性汇集排走。

（三）永久的使用寿命塑料盲沟由耐腐蚀纤维制成的滤漠和改性聚乙烯的三维立体网状组合，都具有在土中、水中永不降解的优点，加以抗老化配方，可保持永久性材质无变化的特点。

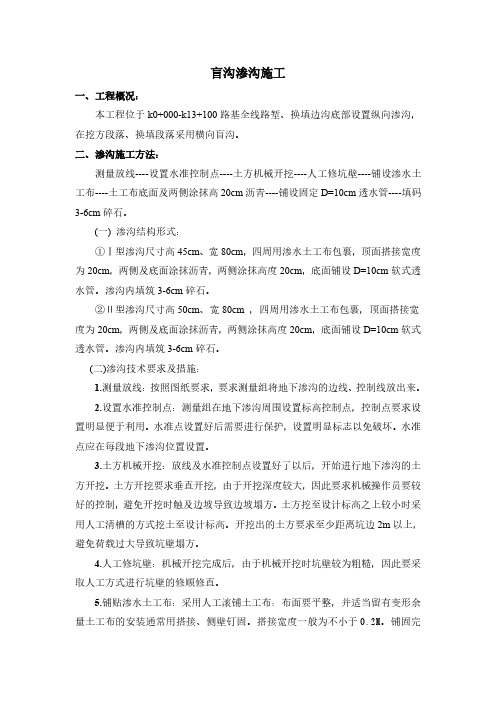

盲沟渗沟施工一、工程概况：本工程位于k0+000-k13+100路基全线路堑、换填边沟底部设置纵向渗沟，在挖方段落、换填段落采用横向盲沟。

二、渗沟施工方法：测量放线----设置水准控制点----土方机械开挖----人工修坑壁----铺设渗水土工布----土工布底面及两侧涂抹高20cm沥青----铺设固定D=10cm透水管----填码3-6cm碎石。

(一)渗沟结构形式：①Ⅰ型渗沟尺寸高45cm、宽80cm，四周用渗水土工布包裹，顶面搭接宽度为20cm，两侧及底面涂抹沥青，两侧涂抹高度20cm，底面铺设D=10cm软式透水管。

渗沟内填筑3-6cm碎石。

②Ⅱ型渗沟尺寸高50cm、宽80cm，四周用渗水土工布包裹，顶面搭接宽度为20cm，两侧及底面涂抹沥青，两侧涂抹高度20cm，底面铺设D=10cm软式透水管。

渗沟内填筑3-6cm碎石。

(二)渗沟技术要求及措施：1.测量放线：按照图纸要求，要求测量组将地下渗沟的边线、控制线放出来。

2.设置水准控制点：测量组在地下渗沟周围设置标高控制点，控制点要求设置明显便于利用。

水准点设置好后需要进行保护，设置明显标志以免破坏。

水准点应在每段地下渗沟位置设置。

3.土方机械开挖：放线及水准控制点设置好了以后，开始进行地下渗沟的土方开挖。

土方开挖要求垂直开挖，由于开挖深度较大，因此要求机械操作员要较好的控制，避免开挖时触及边坡导致边坡塌方。

土方挖至设计标高之上较小时采用人工清槽的方式挖土至设计标高。

开挖出的土方要求至少距离坑边2m以上，避免荷载过大导致坑壁塌方。

4.人工修坑壁：机械开挖完成后，由于机械开挖时坑壁较为粗糙，因此要采取人工方式进行坑壁的修顺修直。

5.铺贴渗水土工布：采用人工滚铺土工布：布面要平整，并适当留有变形余量土工布的安装通常用搭接、侧壁钉固。

搭接宽度一般为不小于0.2M。

铺固完成后要在底面及侧面涂抹高20cm沥青，一定要保证涂抹率100%，避免渗水从渗沟底侧面较低处向路基内溢出。

浅碟型排水边沟适用条件及施工工艺的研究高恩玲【摘要】本文详细介绍了浅碟型边沟的排水理念、适用条件,施工工艺和质量控制要点,并对其进行了经济效益分析,为山区公路推广浅碟形边沟提供了一些经验.【期刊名称】《辽宁省交通高等专科学校学报》【年(卷),期】2011(013)002【总页数】4页(P16-19)【关键词】浅碟边沟;适用条件;施工工艺【作者】高恩玲【作者单位】抚顺市交通工程质量与安全监督处,辽宁抚顺,113006【正文语种】中文【中图分类】U417.31 前言随着经济的发展，公路建设已进入一个新的阶段，由原来只重视公路建设而忽视了对周围环境的影响，转变为今天不仅修路还要兼顾环境保护，使公路建设顺应自然、融人自然，实现环境保护与公路建设并举、公路发展与环境保护相和谐。

排水边沟作为公路附属工程，也是不可分割的一部分，只有尽快排除路面积水，才能有效地减少水对路基路面的产生的危害，保证行车安全。

现有的排水边沟一般都采用简单的梯形或矩形边沟，型式单一，片面追求宽、大、深，给行车带来很大的安全隐患。

同时，截面尺寸偏大，工程造价较高，经济性较差，造成不必要的浪费，而且与周围环境不够和谐。

目前，随着我国相关行业法律的陆续出台，征地动迁将受到严格的限制，继续沿用以往宽、大、深排水沟渠的社会条件已经不再存在，浅碟型边沟从功能和美观上将作为首选，它减少了排水边沟的深宽比，增大了公路有效使用宽度，提高了行车和行人安全性，符合安全、经济、舒适、和谐、美观的新理念，非常有必要推广。

2 浅碟型排水边沟的优点浅碟形排水边沟适用于各类土质及石质地段，根据地势变化确定断面尺寸（见图1）。

一般可在平卧式路缘石外直接铺砌，也可用卵石等硬化路肩后铺砌，或者在边沟与路面间留20cm草线来诱导视线和绿化美观。

土质边沟有防冲刷要求时采用卵石或水稳材料硬化。

浅碟式边沟比之矩形和梯形而言，造价不高，安全性好，与周围环境更加协调，主要有以下几方面优点：（1）增加路面有效使用宽度，对行车安全性有极大改善；（2）充分利用地产材料且减小了断面尺寸，降低了工程造价；（3）线型流畅美观，与周围环境相协调，美化了路容路貌；（4）砌筑工艺简单，便于操作；（4）后期维护方便，积雪、尘土、垃圾等易于清理；（5）减少挖方数量，占地和土方量较小。

盲沟计算规则
嘿，朋友！今天咱们来聊聊盲沟计算规则这档子事儿。

啥是盲沟呢？简单说，盲沟就是一种地下排水设施，它能帮咱们把水排得顺顺溜溜的。

那盲沟计算的时候，咱们得先搞清楚几个关键的东西。

比如说，得知道水流的流量有多大，这就好比你得清楚家里水管每小时能流多少水一样。

要是流量算少了，那水排不出去，可就麻烦啦！
还有呢，盲沟的坡度也很重要哟！坡太缓了，水走得慢悠悠；坡太陡了，又怕把沟给冲坏喽。

所以呀，这个坡度得拿捏得刚刚好。

计算盲沟的时候，可不能瞎估摸。

比如说，禁止凭感觉随便写个数就当是流量或者坡度啦，那可不行！必须得根据实际情况，认认真真地测量、分析。

咱再来说说材料的选择。

选材料就像给孩子选衣服，得合适才行。

不能说看到个材料就拿来用，得考虑它透水性好不好，耐不耐久。

要是选了个透水差的材料，那水堵在里头出不来，盲沟不就白搭了嘛！
另外呀，计算盲沟尺寸的时候，也得精准。

允许有一点点误差，但不能差得太离谱。

比如说，你不能把本来需要一米宽的沟算成半米，那水不得漫出来呀！
总之呢，盲沟计算这事儿可不能马虎。

咱们得仔仔细细，按照规则来，这样才能让盲沟发挥它最大的作用，把水排得干干净净，让咱们的工程顺顺利利的。

好啦，朋友，希望我说的这些能让你对盲沟计算规则有个清楚的了解，下次碰到盲沟计算，可别犯迷糊哟！。

土桥子（福宝）至玉兰山改扩建公路（二期）工程
盲沟现场质量检验表
承包单位：中交第一航务工程局有限公司合同号：
监理单位：四川元丰建设项目管理有限公司编号：
检表5.7.2
注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80-2004）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。

土桥子（福宝）至玉兰山改扩建公路（二期）工程
××分项工程关键工序交验单
承包单位：中交第一航务工程局有限公司合同号： B
监理单位：四川元丰建设项目管理有限公司编号：
监表46
用功能的关键实测项目（即在标准中标有Δ的实测项目）相关的施工工序。

对工程完工后无法再进行检验的关键工序，在施工单位自检合格后监理工程师应进行检查验收，合格后予以签认。

附：
相关测量资料；
隐蔽工程所需的声像资料和现场收方记录。
