TDA7294功率放大器的制作TDA7294是目前性能最好、功率最大的单片音频放大器之一。
它由欧洲SGS－THOMSON 意法公司根据分立元件甲乙类音频功放经典电路设计而成。
其前级采用低噪声、低失真的双极性晶体管电路，末级采用高耐压、大电流DMOS管缓冲输出，故既有双极性电路的音色纯正优点，又有场效应管高压大电流驱动输出特点。
自1998年TDA7294介绍到国内至今，许多发烧友都为TDA7294细腻、自然的音色而着迷。
该芯片的设计具有耐高压、低噪音、低失真度、重放音色极具亲和力等特色；并且具有静音待机功能，短路电流及过热保护功能使其性能更完善。
有关电器参数如下：工作电压范围：（VCC+VEE）=80V输出功率：高达100W电压范围：|VCC|+|VEE|=20V-80V静态电流：30MA输出功率：|VCC|=|VEE|=35V ，RL=8欧时为70W总谐波失真（THD）：0.01%(典型值)转换速率(SR)： 10V/us 开环增益：80dB各端脚作用如下：1脚为待机端； 2脚为反相输入端；3脚为正相输入端； 4脚接地；5、11、12脚为空脚； 6脚为自举端；7脚为+Vs(信号处理部分）； 8脚为-Vs(信号处理部分)；9脚为待机脚； 10脚为静音脚；13脚为+Vs(末级）； 14脚为输出端；15脚为-Vs(末级）。
电路使用其官方的典型应用电路：制作简单介绍如下：接成如图电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降；TDA7294的⑨脚静音控制端，当该脚低于2.5V时，TDA7294执行静音操作，输出端无信号输出，⑩脚为待机模式控制端，当该脚低于2.4V时，TDA7294工作在待机模式，内部电路停止工作。
使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。
1. 电源变压器选用一般的环形变压器，双18伏绕组，额定功率应该接近100瓦。
2. 为保证两个声道的一致，电阻从多个电阻中用万用表挑选两个阻值接近的电阻而不直接根据标称值随便取两个使用。

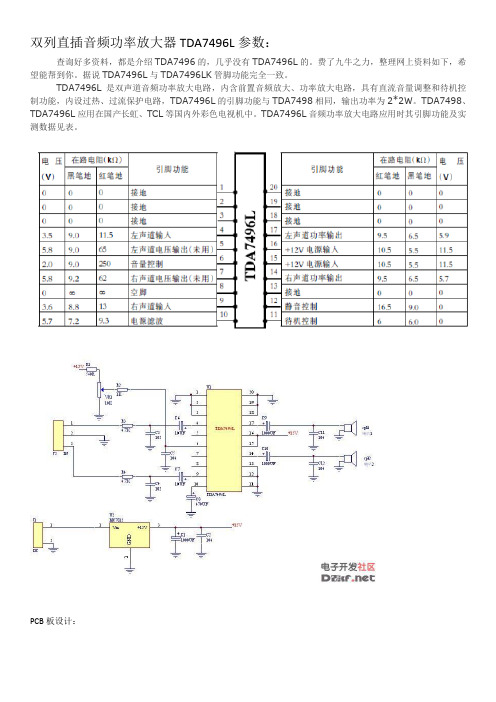

双列直插音频功率放大器TDA7496L参数：
查询好多资料，都是介绍TDA7496的，几乎没有TDA7496L的。
费了九牛之力，整理网上资料如下，希望能帮到你。
据说TDA7496L与TDA7496LK管脚功能完全一致。
TDA7496L 是双声道音频功率放大电路，内含前置音频放大、功率放大电路，具有直流音量调整和待机控制功能，内设过热、过流保护电路，TDA7496L的引脚功能与TDA7498相同，输出功率为2*2W。
TDA7498、TDA7496L应用在国产长虹、TCL等国内外彩色电视机中。
TDA7496L音频功率放大电路应用时其引脚功能及实测数据见表。
PCB板设计：
TDA7496是单列直插15脚音频功放，查询网上多是他的资料，一并奉上：TDA7496引脚功能。
LM1875、LM3886（LM4780）、LM4766、TDA7293、TDA7294比较及应用摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W范围内，适用于家用高保真音频功率放大器。
采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。
JeffRowland 的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。
采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。
很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。
本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。
基于TDA1521设计的单电源接法和双电源接法
TDA1521 是双声道音频功率放大集成电路，９脚单列直插式封装，输出功率２×１５Ｗ。
性能稳定，音质也不错，在音响应用中较为常见。
TDA1521 可
以在单电源或双电源模式下工作，工作电源电压范围15V~40V（±7.5 -- ±20V），以下是TDA1521 单电源接法和双电源接法的电路图：
图１TDA1521 单电源接法
图２TDA1521 双电源接法
在条件许可的情况下，建议采用双电源工作模式，这样可以去掉驳接扬
声器的输出耦合电容（OCL 电路），改善频率响应。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
tda7379应用电路图分享（多媒体音响）TDA7379，是一种数字功率放大器。
本文为大家带来应用tda7379的多媒体音响电路图详细解析。
TDA7379引脚TDA7379内部方框图TDA7379特点数字功率放大器有着非常鲜明的特点：1、采用最先进数字处理技术20bit的字长，可精确还原音频信号，使得无论声音细节还是轮廓都得以完美再现。
2、具有极高的效率，功率转换效率高达90%，具有传统模拟功率放大器无法比拟的高效节能性，从此改变在人们心目中音频功率放大器笨重、耗电、体积大的印象。
3、寿命长，在高效、低功耗、数字化电路的共同作用下，使功率放大器可靠性、安全性大幅度提高。
4、瞬态响应好，它不需传统功率放大器的静态电流消耗，能量几乎都是为音频输出而储备，加之无模拟放大、无负反馈的牵制，故具有更好的“瞬态响应”特性，令声音细节重放更丰富。
5、整个频段内无相移，声场定位准确，采用数字滤波器等技术，将输出滤波器的截止频率设计得较高，从而保证在20Hz～20kHz内得到平坦的幅频特性和很好的相频特性。
6、抗干扰能力强，数字功率放大器是工作在开关，具有更好的抗干扰能力，使音质更纯净透彻。
tda7379应用电路图----多媒体音响输入口莲花插座可驳接VCD、DVD等影音设备，3.5mm插座可连接MP3、随身听等。
电源部分也比较特殊，双13V经全波整流后成18V.主电源，作为主功放TDA7379的电源和两块双运算放大器NE5532和4558的正电源。
其中，一路13V经半波整流和79LO9稳压后给两块运放提供负电源。
输入信号与两组电源通过CN-VOL插座与前置电路连接。
TDA7379与电源电路、输入输出插座设计在一块电路板上，左右声道和超重低音信号通过CN-TONE与前置电路板连接。
TDA7379的（7）脚是待机控制脚，在按下待机开关后，18V电源经两只蓝色高亮发光二极管和两只1kΩ电阻接地，蓝光照亮音量控制钮，并给（7）脚提供高电平使功放开始工作。
带胆味甲类前级的TDA7293合并功放
莫爱雄
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)008
【摘要】音乐味柔和细腻的TDA7294迷倒了不少发烧友,近两年随着TDA7293新器件的应用,TDA7294逐步被取代,因为TDA7293的性能指标更加优越,输出功率更大。
TDA7293和TDA7294的内部结构基本一样,分为三级:差分输入级由双极型晶体管组成,推动级和功率输出级采用场效应管,这种结构可以综合双极型晶体管低噪音和功率场效应管在线性、温度系数、音色上的优势,加上严谨的生产工艺,因而使其具有相当理想的客观测试指标。
音色优美,兼顾了双极信号处理电路和MOS 功率管的优点。
【总页数】2页(P38-39)
【作者】莫爱雄
【作者单位】
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.用输入变压器作前级的甲类单端双管并联胆功放机 [J], 王琦
2.八达飘韵
3.8甲类双声道合并式功放(2006年胆传真版) [J], 吴蒙
3.带胆味甲类前级的TDA7293合并功放 [J], 莫爱雄
4.美顺K246胆味甲类前级的制作 [J], 莫爱雄
5.美顺K246胆味甲类前级的制作 [J], 莫爱雄
因版权原因，仅展示原文概要，查看原文内容请购买。
各端脚作用如下 :①脚为待机端；②脚为反相输入端；③脚为正相输入端；④脚接地；⑤、⑾、⑿脚为空脚；⑥脚为自举端；⑦脚为+Vs(信号处理部分）；⑧脚为-Vs(信号处理部分)；⑨脚为待机脚；⑩脚为静音脚；⒀脚为+Vs(末级）;⒁脚为输出端；⒂脚为-Vs(末级）。
主要特点:TDA7294主要参数为：TDA7294应用电路待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。
由于业余自装分立元件功放常因测试条件不具备、元件配对差而出现音色粗糙、自激等问题，而TDA7294性能优良、外围元件少安装简单、价格低廉、较其它集成功放更具音色上的优势，十分适合电子爱好者自装家庭影院功放及Hi-Fi功放。
TDA7294标准应用电路如图2所示,图2电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降；R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间；R5、R6C3决定静音时间常数，取值大时静音时间延长，反之缩短；当控制端接低电位时为待机或静音状态。
当控制端接Vs时，因（R5+R6）〉R4，⑩脚比⑨脚后升到高电位，而关机时先变为低电位，这就音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更加完善。
Vs（电源电压）为±10V～±40V；Vs=±29V、4Ω时为100W。
I0（输出电流峰值）为10A；P0（RMS连续输出功率）在Vs=±35V、8Ω时为70W，Vs=±27V、4Ω时为70W；音乐功率（有效值）Vs=±38V、8Ω时为100W；欧洲著名 SGS-THOMSON 意法微电子公司向中国大陆推出一款音色颇有新意的DMOS大功率集成功放TDA7294,一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色, 广泛用于Hi-Fi领域,如家庭影院、有源音箱。
该器件为15脚封装,外形如图1所示。
TDA7294内部线路设计以音色为重点，兼有双极信号处理电路和功率MOS的特点，具有耐压高、低噪SPKTDA7294功放原理图。
TDA8946J双通道立体声功率放大集成电路
李海
【期刊名称】《电子世界》
【年(卷),期】2004(000)012
【摘要】TDA8946J是双声道立体声音频功率放大器。
两路互补式BTL型推挽输出，其输出低阻抗与外接8Ω扬声器相匹配。
当电源电压为18v时，最大输出功率2×15W；当工作电压为15．5V时，输出功率不小于2×10W。
无需隔直流电容，故频域宽，低频成分丰富。
四个输出端口，1、4、14和17脚均有Vcc／2的直流电压，四个(两对)音频输入端口，6、8，12、9，其输入阻抗均为45kn，端口的直流电平
【总页数】2页(P61-62)
【作者】李海
【作者单位】无
【正文语种】中文
【中图分类】TN722
【相关文献】
1.空间,立体声和伪立体声伴音集成电路TDA3810简介 [J], 王文洲
2.LM4832多功能数字控制的音调音量集成电路：带有立体声音频功率放大器,传声器 [J], 李洹
3.用一块集成电路制作的20W×2立体声功率放大器 [J], 从余
4.马兰士SC-11S1立体声控制放大器SM-11S1立体声功率放大器 [J], 连旭
5.声雅C-V1电子管立体声前置放大器／P-VSD150电子管与晶体管混合型立体声功率放大器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
TDA2030原理图2011-05-04 18:39:28| 分类：默认分类| 标签：无|字号大中小订阅.一、电源电路：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
TDA2616伴音功放电路典型应用电路图TDA2616引脚功能及参考电压：1脚：10V——信号输入12脚：5V——静噪（低电平静噪）3脚：10V——1/2基准电压4脚：10V——信号输出15脚：0V——地6脚：10V——信号输出27脚：20V——电源8脚：10V——负向输入端9脚：10V——信号输入2TDA2009伴音功放电路典型应用电路图TDA20091脚：1.2V——左声道输入2脚：0.8V——左声道反馈3脚：12V——静噪4脚：0.8V——右声道反馈5脚：1.2V——右声道输入6脚：0V——地7脚：0V——空8脚：12.4V——右声道输出9脚：24V——电源10脚：12.4V——左声道输出11脚：--TDA1521伴音功放电路典型应用电路图该电路摘自长虹C2191，为OTL双声道接法。
