大学plc期末考试试题和答案**大学PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. PLC中，I/O模块的作用是（）。
A. 存储数据B. 执行逻辑运算C. 输入输出信号处理D. 电源管理答案：C3. 以下哪个不是PLC的编程语言（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D4. PLC的扫描周期主要受哪个因素的影响（）。
A. 程序复杂度B. I/O模块数量C. 电源电压D. 存储器大小答案：A5. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C6. PLC的输出接口类型中，晶体管输出适用于（）。
A. 交流负载B. 直流负载C. 感性负载D. 容性负载答案：B7. PLC的输入接口类型中，光电耦合器的主要作用是（）。
A. 信号放大B. 信号隔离C. 信号滤波D. 信号转换答案：B8. PLC的存储器中，只读存储器（ROM）通常用于存储（）。
A. 用户程序B. 系统程序C. 临时数据D. 配置参数答案：B9. PLC的通信接口中，RS-232C通常用于（）。
A. 长距离通信B. 短距离通信C. 无线通信D. 局域网通信答案：B10. PLC的故障诊断中，如果输入信号正常但对应的输出没有动作，可能的原因是（）。
A. 输入模块损坏B. 输出模块损坏C. 程序逻辑错误D. 电源模块损坏答案：C二、填空题（每题2分，共20分）1. PLC的英文全称是________，中文全称是________。
答案：Programmable Logic Controller，可编程逻辑控制器2. PLC的三个基本组成部分包括________、________和________。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器3. 在PLC的梯形图中，常开接点用________表示，常闭接点用________表示。
plc期末考试试题和答案答题**PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑处理器答案：A2. PLC的工作原理是基于（）。
A. 顺序控制B. 并行控制C. 分布式控制D. 网络控制答案：A3. PLC中，I/O模块的作用是（）。
A. 存储数据B. 执行逻辑运算C. 与外部设备进行数据交换D. 显示信息答案：C4. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C5. PLC的输出模块通常用于控制（）。
A. 传感器B. 显示器C. 执行器D. 数据存储器答案：C6. PLC的扫描周期是指（）。
A. PLC完成一次扫描的时间B. PLC完成一次输入扫描的时间C. PLC完成一次输出扫描的时间D. PLC完成一次程序执行的时间答案：A7. PLC的编程语言中，梯形图属于（）。
A. 顺序功能图B. 功能块图C. 指令列表D. 图形编程语言答案：D8. PLC的存储器中，RAM是（）。
A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 可擦写存储器答案：B9. PLC的通信接口中，RS-232C是（）。
A. 串行通信接口B. 并行通信接口C. 以太网通信接口D. 无线通信接口答案：A10. PLC的故障诊断中，LED指示灯通常用于指示（）。
A. 电源状态B. 程序运行状态C. 输入/输出状态D. 通信状态答案：A二、填空题（每题2分，共20分）1. PLC的三个主要组成部分是_______、_______和_______。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器2. PLC的输入/输出模块通常包括_______、_______和_______。
答案：数字输入模块、数字输出模块、模拟输入/输出模块3. PLC的编程软件通常提供_______、_______和_______等编程语言。

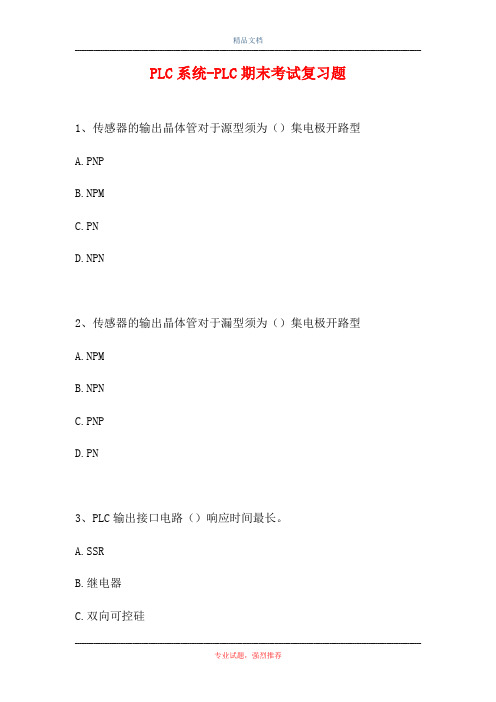

PLC系统-PLC期末考试复习题1、传感器的输出晶体管对于源型须为（）集电极开路型A.PNPB.NPMC.PND.NPN2、传感器的输出晶体管对于漏型须为（）集电极开路型A.NPMB.NPNC.PNPD.PN3、PLC输出接口电路（）响应时间最长。
A.SSRB.继电器C.双向可控硅D.晶体管4、OUT指令对于（）是不能使用的A.输入继电器B.输出继电器C.辅助继电器D.状态继电器5、串联电路块并联连接时，分支的结束用（）指令A.AND/ADIB.OR/ORIC.ORBD.ANB6、使用（）指令，元件Y、M仅在驱动断开后的一个扫描周期内动作A.PLSB.PLFC.MPSD.MRD7、FX2N的输出继电器最多可达（）点A.64B.128C.256D.5128、一般要求模拟放大电路的输入电阻（）A.大些好，输出电阻小些好B.小些好，输出电阻大些好C.和输出电阻都大些好D.和输出电阻都小些好9、FX2NPLC软元件中有（）点状态可构成状态转移图。
A.300B.600C.900D.120010、对于所有的FXCPU,表示1秒时钟脉冲的是（）A.M8011B.M8013C.M8014D.M801511、PLC设计规范中，RS232通讯的距离是（）A.1300mB.200mC.30mD.15m12、电源回路PLC供电电源一般为（）A.AC110VB.AC85—240VC.AC220VD.DC36V13、三菱FX系列PLC普通输入点，输入响应时间大约是（）A.100msB.10msC.15msD.30ms14、FX2N系列最多能扩展到（）个点A.30B.128C.256D.100015、在PLC自控系统中，对于模拟量输入，可用（）扩展模块A.FX2N-4ADB.FX2N-4DAC.FX2N-4AD-TCD.FX2N-232BD16、FX系列PLC中PLD表示（）指令A.下降沿B.上升沿C.输入有效D.输出有效17、FX系列PLC中RST表示（）指令A.下降沿B.上升沿C.复位D.输出有效18、电力场效应管MOSFET适于在（）条件下工作。
《过程流体机械》考试大纲第一章、绪论 l掌握的内容：① 熟练掌握过程流体机械的概念；② 掌握流体机械的分类及特点； l了解的内容① 流体机械的用途及地位；② 流体机械的发展趋势。
第二章、容积式压缩机 l掌握的内容：① 往复式压缩机的组成；② 熟练掌握压缩功和多级压缩，以及相关计算；③ 气阀，密封的基本结构和工作原理；④ 容积式压缩机的主要热力性能与各结构参数；⑤ 熟练掌握容积式压缩机的调节方式及其控制；⑥ 压缩机的分类。
l了解的内容① 辅助设备组成和特点；② 动力性能；③ 可靠性的基本概念；④ 螺杆压缩机，单螺杆压缩机与滑片压缩机的基本结构和工作原理。
⑤ 往复式压缩机的选型。
第三章、离心压缩机 l掌握的内容：① 离心压缩机的典型结构与特点；② 熟练掌握离心压缩机的基本工作原理，以及相关计算；③ 级内的各种能量损失；④ 多级压缩的必要性和原理；⑤ 功率与效率的概念，以及相关计算；2 ⑥ 离心压缩机的性能；⑦ 压缩机的各种调节方法及其特点；⑧轴向推力的产生和平衡措施；⑨ 抑振轴承，轴端密封的工作原理和典型结构；⑩ 压缩机的选型分类及选型的基本设计计算。
l了解的内容① 工质为实际气体时的计算方法；② 三元叶轮的应用；③ 相似理论在离心压缩机中的应用；④ 附属系统；压缩机的控制；⑤ 叶轮强度和转子临界转速；⑥ 离心压缩机机械故障诊断。
⑦ 选型的基本原则和选型方法。
第四章、泵 l掌握的内容：① 离心泵的典型结构、分类及命名方式；② 离心泵的工作原理及基本方程；③ 熟练掌握离心泵的汽蚀及预防措施；④ 离心泵的性能及调节；⑤ 泵的选用原则。
l了解的内容① 泵的分类与泵的用途；② 离心泵的启动与运行；③ 相似理论在泵中的应用；④ 泵的选型方法及计算步骤；⑤ 轴流泵，旋涡泵，杂质泵，往复活塞泵，螺杆泵，滑片泵，齿轮泵的结构、工作原理，以及各自的特点。
工业化学基础考试重点一，选择度，产率，收率，单程转化率，总转化率，限制反应物，过量反应物，接触时间，空速等简单概念的考查。
华侨大学08-09学年第二学期期末考试试卷（A ）一 填空题（10分，每空1分）1. 调节系统在纯比例作用下已整定好，加入积分后，为保证原稳定度，此时应将比例度 。
2．表示调节阀流通能力的参数是 。
3.调节阀的流量特性是指 之间的关系，理想流量特性是指在 情况下得到的流量特性。
4.串级控制系统与单回路相比控制效果有显著的提高，主要体现在哪三方面： 、 、 。
5. 换热器温度控制系统如图1所示，若被加热流体出口温度过低会副流量B Q 之比为A BQ K Q =则比值系数α的值为 。
二、简答题30%（每题5分）1. 常用的评价控制系统动态性能的单项性能指标及误差积分指标有哪些？它们各有何特点？2. 如果系统中主、副回路的工作周期十分接近，例如分别为三分钟和两分钟，也就是说正好运行在共振区内，应采取什么措施来避免系统的共振，这种措施对控制系统的性能有什么影响？3. 试简述采用基于阶跃响应方法测试被控对象数学模型的方法与步骤？（假设对象是0()(1)nk G s Ts =+） 4. 基本模糊控制器由哪几部分组成，简述各部分在构成控制系统中的作用？5. 什么叫比值控制系统？常用比值控制方案有哪些？并比较其优缺点？6. 什么是调节阀的可调比？串联管系的100S 值，并联管系的100S '值对调节阀的可调比有何影响？三、对象传递函数3()4s e G s s -=，调节器采用PI 动作。
试用稳定边界法，估算调节器的整定参数。
（8分）有关参数整定如下表所示四、图2为聚合釜温度控制系统。
试问：（1）它是什么类型的控制系统。
（2）聚合釜的温度不允许过高，否则易发生事故，试确定执行器的气开、气关形式。
（3）确定主、副控制器的正反作用。
（4）简述当冷却水的压力波动时系统的控制过程。
（5）如果冷却水的温度是经常波动的，上述控制系统是否能满足要求？哪些地方需要改进？（6）当夹套内的水温作为副变量构成串级控制时，试确定主、副控制器的正、反作用。
dcs期末考试试题### DCS期末考试试题#### 一、选择题（每题2分，共20分）1. 在DCS系统中，以下哪个选项不是数据采集的基本功能？A. 模拟信号转换B. 信号放大C. 信号滤波D. 数据存储2. DCS系统中的控制器通常采用哪种形式？A. 开环控制B. 闭环控制C. 线性控制D. 非线性控制3. 下列哪个不是DCS系统的优点？A. 高可靠性B. 高灵活性C. 低维护成本D. 低实时性4. 在DCS系统中，以下哪个是人机交互界面的主要功能？A. 数据记录B. 故障诊断C. 过程监控D. 系统备份5. DCS系统中的通信网络通常采用哪种协议？A. TCP/IPB. HTTPC. FTPD. SMTP#### 二、简答题（每题10分，共30分）1. 简述DCS系统的组成及其主要功能。
2. 描述DCS系统在工业自动化中的重要性。
3. 解释DCS系统中的冗余设计及其作用。
#### 三、计算题（每题15分，共30分）1. 假设一个DCS系统中有10个模拟输入通道，每个通道的采样周期为100ms，请计算该系统在1分钟内能处理多少个数据点。
2. 给定一个DCS系统中的PID控制器，其比例增益Kp=2，积分时间Ti=0.5，微分时间Td=0.05。
若系统偏差e(t)=0.1sin(2πt)，求在t=1s时的控制器输出。
#### 四、案例分析题（每题20分，共20分）某化工厂的DCS系统在运行过程中出现了数据丢失的问题。
请分析可能的原因，并提出相应的解决方案。
请注意，以上内容仅为示例，实际的DCS期末考试试题应由专业教师根据教学大纲和课程内容制定。
积分时间愈长，积分作用愈强选择一项：对错反馈正确答案是“错”。
试题2未作答满分1.00未标记标记试题试题正文在PID调节中，比例作用是依据( )来动作选择一项：A.偏差的大小B.偏差变化速度C.偏差变化方向D.偏差是否存在反馈正确答案是：偏差的大小试题3未作答满分1.00未标记标记试题试题正文手持通信器连接到智能变送器回路时，下述不正确的操作方法是（）。
选择一项：A.连接到变送器接线端子B.正负极性随便接C.连接到负载电阻D.连接时一定要先把变送器电源关掉反馈正确答案是：连接时一定要先把变送器电源关掉试题4未作答满分1.00未标记标记试题试题正文在PLC的中央处理单元中，常用的微处理器主要有（）。
选择一项：A.单片机B.双极型位片式微处理器C.通用微处理器D.以上三种都是反馈正确答案是：以上三种都是试题5未作答满分1.00未标记标记试题控制阀阀盖四氟填料的工作温度不适用于（）。
选择一项：A.200～600℃B.-40～250℃C.20～150℃D.-40～450℃（加散热法）反馈正确答案是：200～600℃试题6未作答满分1.00未标记标记试题试题正文热电偶测温原理基于（）选择一项：A.热阻效应B.热磁效应C.热电效应D.反馈正确答案是：热电效应试题7未作答满分1.00未标记标记试题试题正文电气设备火灾时不可以用（）灭火器选择一项：A.泡沫B.二氧化碳C.干粉D.卤代烷反馈正确答案是：泡沫试题8未作答满分1.00未标记标记试题试题正文积分控制规律的特点是( )选择一项：A.控制及时，能消除余差B.控制超前，能消除余差C.控制滞后，能消除余差D.控制及时，不能消除余差反馈正确答案是：控制滞后，能消除余差试题9未作答满分1.00未标记标记试题试题正文对象时间常数越大，被调参数达到稳定值的时间越长选择一项：对错反馈正确答案是“对”。
试题10未作答满分1.00未标记标记试题试题正文工业中，把一但出现事故就停车这种硬性的保护措施称之为“联锁”。
电气plc期末考试试题和答案# 电气PLC期末考试试题和答案## 一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板**答案：A**2. PLC的工作原理基于（）。
A. 顺序控制B. 并行控制C. 循环控制D. 事件控制**答案：A**3. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器**答案：C**4. PLC的输出设备不包括（）。
A. 指示灯B. 接触器C. 电机D. 存储器**答案：D**5. PLC的扫描周期主要取决于（）。
A. 程序复杂度B. 硬件性能C. 输入/输出数量D. 所有以上因素**答案：D**6. PLC的存储器中，用于存储用户程序的是（）。
A. RAMB. ROMC. EPROMD. EEPROM**答案：A**7. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR**答案：C**8. PLC中，用于实现计数功能的指令是（）。
A. LDB. ANDC. CTUD. OR**答案：C**9. PLC中，用于实现数据比较的指令是（）。
A. CMPB. LDC. ANDD. OR**答案：A**10. PLC中，用于实现数据移位的指令是（）。
A. SHLB. LDC. ANDD. OR**答案：A**## 二、填空题（每题2分，共20分）1. PLC的三个基本组成部分包括_______、_______和_______。
**答案：中央处理单元（CPU）、输入/输出模块、存储器**2. PLC的输入/输出模块中，_______模块用于接收外部信号，_______模块用于控制外部设备。
**答案：输入、输出**3. PLC的程序存储在_______中，该存储器在断电后数据不会丢失。
**答案：非易失性存储器**4. PLC的扫描周期包括_______、_______和_______三个阶段。
期末复习题 1． 对象（过程）的数学模型建立方法主要有机理演绎法和试验辨识法两种。 2． 控制系统的性能指标有单项指标和综合指标两种。 3． 热电偶主要用于测较高温度，而热电阻用于测中低温度，热电阻与测量桥路连接时，往往采用三线制线圈的连接方式。
4． 用于测流量的节流装置之一是孔板，利用流体流经此节流设置时产生的压力差而实现流量测量，它与流速成定量的关 系。 5．被测介质为导电液体时，电容式物控计的内电阻（金属棒）要用绝缘物覆盖。 6．调节阀的理想测量特性有直线、对数和快开三种。 7．在工程上，简单控制系统的参数整定方法有临界比例度法、衰减曲线法和经验试凑法三种。 8．DDZ-III 型仪表的供电电源为 24V DC，DDZ-II 型仪表的供电电源为 220 V AC，DDZ-III 型仪表的标准统一电信号为 4~20 mA DC 或 1~5 V DC，而 DDZ-II 型的则是 0~10 mA DC 9．应变器或压力传感器是基于应变效应进行测量的，即将物理变量转换成电阻值。 10．控制系统的单项性能指标有衰减比、超调量、残余偏差和调节时间。 11．电动调节阀由调节器和执行机构两部分组成，它有正转和反转两种工作方式。 12．用于测流量的节流装置有孔板、喷嘴和文丘里管三种标准形式。 13．温度变送器有三个品种，它们分别是：接触式变送器、非接触式温度变送器和智能式温度变送器。 14．基型控制器由量程单元和放大单元两大部分组成。 15．控制系统对偏差的定义是 e =r（t）-y（t），而仪表对偏差的定义则是 e = y（t）-r（t）。 16.简单控制系统主要由控制器、执行器、被控对象和测量变送四个基本环节组成。 17.电——气阀门定位器具有电气转换、改善阀门性能双重作用。 18.在确定系统的控制方案时，应使对象控制通道的放大系数 增大 ，时间常数 减小 ，纯滞后 减小 ；对象干扰通道的 放大系数 减小 ，时间常数 增大。 19.电动薄膜执行机构的正作用是指输入信号压力增加时，推杆上移，控制阀的正装是指阀杆下移时，阀门开度减小，所构 成的执行器为型式气关。 20．为了扩大控制阀的可调范围可采用分程控制系统。 21．控制器的积分时间减小，则积分作用增大，使控制系统的稳定性降低。
1. 子流量计的流体流动方向自下而上 2. DDZ-III 型电动温度变送器与热偶配合使用，其输入回路连接时，要注意使冷端温度补偿电阻置于温度恒定性。 3. 某加热炉的炉温约为 1100C，要求测量信号远传输至控制室的 DDZ-III 型控制器，应选用热电偶的温度检测元件和热电 偶变送器 4. 随动控制系统的给定值随机变化。 5. 设计一个分程控制系统，使其控制器的输出信号分成两段分别控制两个调节阀，为了提高系统的可调比，这两个调节器 应采用同向分程 6. 某控制系统有两个控制阀，控制器的输出送到这两个控制阀，这两个控制阀将工作在不同的信号段，这个控制系统是一 个分程控制系统 7. 在串级控制系统中，主回路属于定值控制系统，副回路属于随动控制系统，副调节器工作在外给定状态。 8. 热磁式氧气分析仪是利用氧的磁化率 其他气体的磁化率特性来测定混合气体中的含氧量。 A 远大于 B 等于 C 远小于 9. 电磁流量计是测量 介质体积流量的仪表 A 非导电液体 B 导电液体 C 非导磁气体 D 导磁气体 10. 采用 DDZ-III 型差压变送器来贮槽测量液位时，若差压变送器的安装位置低于贮槽底部，则在最低液位时，差压变送器 输出 X 值 X 值>4mA DC 11. 此时差压变送器应作正迁移
12 在单闭环比值控制系统中，从动量闭环控制系统属于随动和定值控制系统
13.转子流量器是采用节流__A__原理来测量流量，液体流动方向_ E ___ A.恒压降变面积 B. ____ C.恒面积变压降 D.必须至上而下 E。必须至下而上14.选择(超驰)控制是为了实现_B___而设计的控制系统，它属于极限控制的一种 A.分程控制 B.软保护 C.硬保护 15.模拟控制器若采用 PI 算法，请问其输出△u=Kc(e(t)+),是在__A__工作状态下实现 A.自动 B.软手动 C.硬手动 D.保持 16.若控制系统的稳定性较差时，可__B__PID 控制器的比例度数值。或__A__积分时间常数 T,使系统稳定性提高。 A 增加 B 减小 C.不变
1. 前馈控制系统是根据被控变量与设定值的偏差大小来进行控制的，此说法是否正确？为什么？ 错误。前馈控制系统是根据干扰量的大小来进行控制的 2. 比值控制系统中的流量比值 Fu/F =K 与所需设置的仪表比值系数 K 是不相同的。此说法是否正确？为什么？ 答：正确，当流量与检测信号呈非线性关系，当物料流量的比值 K 一定，流量与其检测信号呈平方关系时，比值器的参数 与物料流量的实际比值和最大值之比的乘积也呈平方关系。 流量与检测信号呈线性关系，当物料流量的比值 K 一定、流量与其检测信号呈线性关系时，比值器的参数与物料流量 的实际比值和最大值之比的乘积也呈线性关系 3. 判断下列系统图的控制方案是否合理？若不合理，请说明指正。改正目的控制系统为何种控制系统？ a 原料作为被控参数 反馈控制系统 b 同一管道上安装两个控制阀，同时调节前后两个相互矛盾的工艺参数 分程控制系统 C 调节阀应安装于从动量通道上即 FsC 下 单闭环比值控制系统 D 副控制器的测量变送应是测量锅炉温度而不是燃料流量，故 FT 应安装在锅炉上 串级控制系统 4. 试判断图属于何种控制系统？说明其理由，并画出相应的系统方框图。 前馈—反馈控制系统：
分程控制系统：系统有两个控制阀，控制器的输出送到这两个控制阀，这两个控制阀将工作在不同的信号段 VA PC 对象 VB
PT T
5. 当调节器的设定值不变时，请判断以下两种说法哪个正确？为什么？（1）若流量值增加，调节器的输出也增加，则该 调节器为正作用；（2）若流量值增加，调节器的输出减少，则该调节器为正作用。 （1）正确。输入量增加（或减小），输出量随之增加（或减小）时，调节器为正作用。 6. 系统在受到扰动而进行控制时，若其过滤过程不稳定，可通过增大积分时间 Ti 或加大比例度使其尽快稳定，这种说法 是否正确？为什么？ 错误。增大积分时间 ，Ti 积分越弱，不利于消去余差。加大比例度会使比例作用消弱，不利于系统快速达到稳定。
1. 控制系统由哪几个部分组成？它们的输入输出分别是什么？（用常规符号表示） 控制器：输入 e（t），输出 u（t）； 执行器：输入 u（t），输出 q（t）； TI
e(t)dt TD dt ] u(0)
被控过程：输入 q（t），输出 y（t）；测量变送：输入 y（t0，输出 z（t）。 2. 什么是控制通道和干扰通道？对不同通道的特性参数（K,T, τ）要求有什么不同？ 答：控制通道：q(t) 对 c(t) 的作用途径，要求 KP 适当大些，TP 适当，τP 尽量小 扰动通道：f(t)对 c（t）的作用途径，要求 KF 小，TF 大，对 τF 无要求。 3. 若被响应曲线来分，对象（过程）特性可分为哪几种？（响应曲线有四种）
4. 在电偶的参比端温度补偿方法有几种？ 答：补偿导线法，冰浴法，查表法，补偿电桥法，机械调零法
5. 工程上常用的控制规律有哪几种？它们主要用于何种工况？（请写出控制 P、PI、PD 和 PID 控制算法的数学表达式，并 说明它们的使用场合。） 答：1.比例控制器 P 控制质量要求不高，允许有余差的场合
u(t) KCe(t) u(0) 2.比例积分控制 PI 不允许有余差的场合
u(t) K C[e(t) 1 e(t)dt] u(0)
3．比例微分控制 PD 用于过程容量滞后较大的场合 u(t) KC [e(t) TD
de(t)
dt ] u(0
4．比列积分微分控制 PID 控制质量要求较高 u(t) KC [e(t) 1 TI de(t)
6．简单控制系统的投运主要步骤及控制器参数工程整定方法？ 投运主要步骤：1、熟悉系统的技术要求或性能指标 2、建立控制系统的数学模型 3、确定控制方案 4、根据系统的动态和静 态特性进行分析与综合 5、系统仿真与实验研究 6、工程设计 7、工程安装 8、控制器的参数整定 控制器参数工程整定方法：理论计算整定法、工程整定法、自整定法。 7．采用选择性控制系统的目的是什么？常用的选择性控制系统类型有哪些？ 目的：当操作条件到达安全极限时，实行保护 两种：选择调节器的输出信号 选择变送器的输出信号 8．在工程应用中，设计分程控制系统主要解决那两个方面的问题？根据调解阀的气开，气关形式分程控制系统可分为哪两 种类型？ Zmax Zmin 20 4 40%
U max U min 5 1
答：解决扩大执行器得可调范围和改善控制系统品质的问题 分为同向分程和异向分程
在某工业生产过程中，根据现场的生产特点和工艺要求，为了提高控制质量，设计一个前馈-反馈控制系统，已知过程？ ？？？控制通道和扰动通道的传递函数分别为 请简述前馈控制的特点，试写出前馈调节器的传递函数 UFF 9．试分别说明什么是调节阀的流量特性、理想流量特性和工作流量特性？ 答：调节阀流量特性：流过阀门的调解介质相对流量 q/qmax 与阀杆相对行程 l/lmax 之间的关系； 理想流量特性：控制阀的前后压差保持不变时得到的流量特性，既 ΔF=常数， q/qmax~l/lmax 工作流量特性：控制阀的前后压差不能恒定时得到的流量特性，既 Δp≠常数， q/qmax~l/lmax 10．被控变量选择的原则 答：1。尽量选择能反映产品质量的变量作为被控变量； 2．所选的被控变量能满足生产工艺稳定，安全，高效．所选的被控变量能满足生产工艺稳定，安全，高效的要求 3．必须考虑自动化仪表及装置的现状 操纵变量的选择应遵循的原则 1． 工艺上允许调节的变量。 2． 被控对象所有的输入变量中对被控变量影响最大的一个，即 Kr 尽量大些,Tr 适当小些, τr 尽量小些； 3． 不宜选择生产主要物料量作为操作量

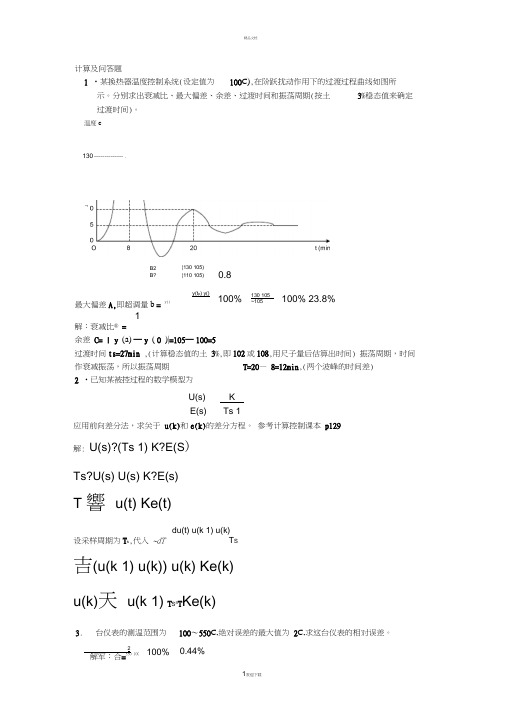

五、计算题 1. 有一台 DDZ 三型比例调器，其输入电流是 4—20mA，其输入电压范围是 1—5V，计算当比例度为 40%时输入电流变化为 4mA 所引起的输出电压变化变化量并计算比例调节器的增益 Kc。
P I u 4
u
u 2.5V KC 1 P 1 40% 2.5 2、如何根据**工艺变量的要求来选择仪表的量程和精度？现检测出出口压力约（1.5Mpa 工艺要求 0.05Mpa，就地指示，可供选择的弹簧管压力的精度为：1.0，1.5，2.5，4.0 级，量程为 0~1.5，0~2.5，0~4.0Mpa，试选择压力表的量程和精度。 解：1.6X3/2=2.4MPa 量程：0—2.5MPa 0.05/2.5*100%=2% 1.5 级 1.6X2=3.2MPa 量程：0—4MPa 0.05/4*100%=1.25% 1.0 级
