电子技术基础实验指导书工学院电子信息与电气工程系通信教研室实验要求1.实验前必须充分预习,完成指定的预习任务。
预习要求如下:1认真阅读实验指导书,分析、掌握实验电路的工作原理,并进行必要的估算。
2完成各实验“预习要求”中指定的内容。
3熟悉实验任务。
4复习实验中所用各仪器的使用方法及注意事项。
2.使用仪器和实验箱前必须了解其性能、操作方法及注意事项,在使用时应严格遵守。
3.实验时接线要认真,相互仔细检查,确定无误才能接通电源,初学或没有把握应经指导教师审查同意后再接通电源。
4.模拟电路实验注意:1在进行小信号放大实验时,由于所用信号发生器及连接电缆的缘故,往往在进入放大器前就出现噪声或不稳定,有些信号源调不到毫伏以下,实验时可采用在放大器输入端加衰减的方法。
一般可用实验箱中电阻组成衰减器,这样连接电缆上信号电平较高,不易受干扰。
2做放大器实验时如发现波形削顶失真甚至变成方波,应检查工作点设置是否正确,或输入信号是否过大,由于实验箱所用三极管h fe较大,特别是两级放大电路容易饱和失真。
5.实验时应注意观察,若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味应立即关断电源,保持现场,报告指导教师。
找出原因、排除故障,经指导教师同意再继续实验。
6.实验过程中需要改接线时,应关断电源后才能拆、接线。
7.实验过程中应仔细观察实验现象,认真记录实验结果(数据波形、现象。
所记录的实验结果经指导教师审阅签字后再拆除实验线路。
8.实验结束后,必须关断电源、拔出电源插头,并将仪器、设备、工具、导线等按规定整理。
9.实验后每个同学必须按要求独立完成实验报告。
目录实验一常用电子仪器的使用 (1实验二单管交流放大电路 (3实验三直流差动放大电路 (7实验四负反馈放大电路 (9实验五门电路逻辑功能测试 (12实验六组合逻辑电路 (16实验七译码器 (19实验八触发器 (22附录 (24实验一常用电子仪器的使用一、实验目的:1.熟悉函数信号发生器、示波器、交流毫伏表及数字万用表的工作原理。
大 学 计 算 机 基 础》选课班级 _______________ 序 号 __________________ 姓 名 __________________ 任课教师 _______________电气与信息工程学院计算机工程系 （2009 年 9 月） 编上机实验指 暨实验报导书大学计算机基础》上机实验指导书暨实验报告前言《大学计算机基础》是新生入校后必修的一门公共基础课，其实践性要求很强。
本书是为配合《大学计算机基础》教材一书编写的配套实验教材，主要目的是便于教师的教学和学生的学习。
本书既可以作学生的实验指导书，也可以直接作学生的实验报告使用。
本书主要包括实验目的、实验内容及实验思考题，其中实验一是综合实验，要在专门的微机拆装实验室完成，其他实验的实验内容都在windows xp+office2003 环境下调试通过。
对比较难的实验操作，在实验内容中有操作提示。
实验思考题是要结合课堂上的理论知识和本次上机实验的知识来思考回答，有利于更好的理解实验知识要点，达到实验的目的。
本书参考实验学时8 学时，完了顺利并保质保量的完成实验任务，请同学们在实验的过程中，注意以下事项：1. 提前预习实验好相关资料，充分做好实验准备工作。
2. 遵循实验室的相关规定，听从实验教师的教学安排。
3. 详细记录实验过程中的实验数据。
4. 实事求是地回答实验中的相关问题，严禁抄袭。
5. 认真独立地撰写实验报告。
欢迎老师和同学对本实验指导书的内容及在使用过程中遇到的问题提出宝贵的意见，以求使该指导书更适合教学。
电气与信息工程学院计算机工程系2010年4月大学计算机基础》上机实验指导书暨实验报告湖北汽车工业学院实验报告班号序号姓名课程名称大学计算机基础第1 号实验完成日期年月日午实验一微机拆装实验、实验目的1. 能够正确的识别微型计算机的主要部件，掌握微型计算机主要部件技术参数的含义，进一步掌握其在计算机中的作用。
2. 能够根据不同的使用要求确定硬件的配置方案，并能够根据实验部件，制定详细的拆装方案，分析方案的合理性。
学生实验守则一、参加实验时应衣冠整洁。
进入实验室后应保持安静，不要大声喧哗和打闹，妨碍他人学习和实验。
不准吸烟，不准随地吐痰，不准乱扔纸屑与杂物。
二、进行实验时必须严格遵守实验室的规章制度和仪器操作规程。
爱护仪器设备，节约实验器材，未经许可不得乱动实验室的仪器设备。
三、注意人身安全和设备安全。
若仪器出现故障，要立即切断电源并立即向指导教师报告，以防故障扩大。
待查明原因、排除故障之后才可继续进行实验。
四、要以严格、认真的科学态度进行实验，结合所学理论，独立思考，分析研究实验现象和数据。
五、实验完毕后必须收拾整理好自己使用的仪器设备，保持实验台整洁，填写实验仪器使用记录。
在归还实验仪器后，才能离开。
六、违反实验室规章制度和仪器设备操作规程造成事故、导致仪器设备损坏者，将视情节轻重按实验室设备管理制度处理及赔偿。
电工电子实验室安全制度一、每个实验室要有专人担任安全员，负责本室的各项安全工作。
并定期进行安全检查，发现问题及时向领导和有关部门汇报。
二、实验室总电源应有专人负责，各分室电源应有指示灯指示。
三、实验室内不准吸烟。
要经常检查室内电源设备状况。
各种用电设备使用完毕后要断开电源。
四、实验室钥匙不能出借他人，实验室所有仪器设备的配置、维修、拆卸等都必须做好记录并严格遵守操作规程，非经有关人员许可不得擅自动用。
五、每个实验室要配备必要的消防器材（灭火器、灭火栓），消防器材必须定期检查更换。
任何人不得随意搬动、拆卸消防器材。
六、工作人员离开时必须断开室内电源、水源，关好门窗。
匪警电话 110火警电话 119校保卫处电话 3208393实验报告要求实验前写好预习报告，预习报告要求见各实验章节，实验报告必须用规定的实验报告纸书写。
实验报告需附由教师签字的原始数据纸方为有效。

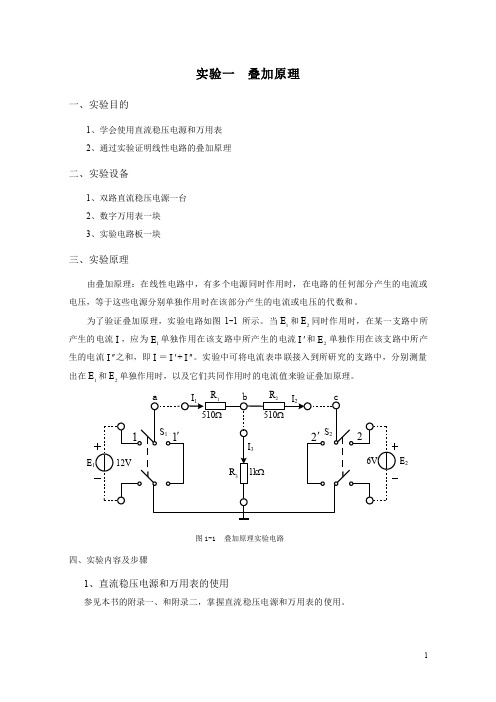

实验内容应有下列各项内容：一、实验目的二、仪器与设备三、原理简述（含实验原理图）四、内容与步骤（含测量数据）五、总结DGX-1型电工技术实验装置使用说明本装置主要由电源控制屏、实验桌及基本实验组件挂箱组成一、DG01电源控制屏操作使用说明:电源控制屏为实验提供三相0-450V可调交流电源，同时可提供0-250V的单相可调交流电源。
《电子技术基础》实验指导书勘查专业适用信息学院实验中心2014年9月目录第一部分《模拟电子技术》实验..................................... -1 - 实验一电子仪器使用及常用元件的识别与测试....................... -3 - 实验二晶体管共射极放大电路..................................... -6 - 实验三多级放大电路中的负反馈（仿真）.......................... -10 - 实验四由集成运算放大器组成的文氏电桥振荡器（仿真） ............ -12 - 实验五集成运算放大器........................... 错误!未定义书签。
第二部分《数字电子技术》实验.................................. -17 - 实验一组合逻辑电路.......................................... -17 - 实验二触发器........................................... -19 - 实验三计数器设计.......................................... -22 - 实验四计数、译码和显示电路设计（仿真）........................ -23 -第一部分《模拟电子技术》实验实验一电子仪器使用及常用元件的识别与测试一、实验目的1•掌握常用电子仪器的基本功能并学习其正确使用方法；2•学习掌握用双踪示波器观察和测量波形的幅值、频率及相位的方法；3•掌握常用元器件的识别与简单测试方法。
二、仪器设备1• SA5051数字多用表1台2• TPE-A3 II模拟电路实验箱1台3• THD-4型数字电路实验箱1台4• TPE-DG2电路分析实验箱1台5• TFG6000系列函数信号发生器1台6. DS1102E100MHZ双通道数字示波器1台7 • YD2173F双路智能数字交流毫伏表1台三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、信号发生器、交流毫伏表、万用表等。

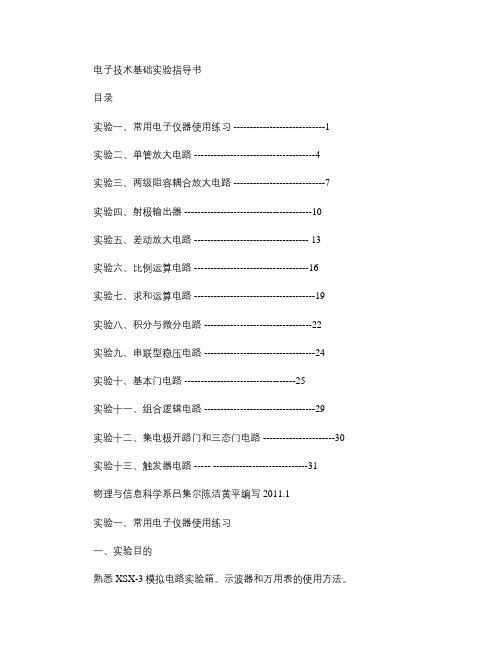

电子技术基础实验指导书目录实验一、常用电子仪器使用练习 ----------------------------1实验二、单管放大电路 -------------------------------------4实验三、两级阻容耦合放大电路 ----------------------------7实验四、射极输出器 ---------------------------------------10实验五、差动放大电路 ----------------------------------- 13实验六、比例运算电路 -----------------------------------16实验七、求和运算电路 -------------------------------------19实验八、积分与微分电路 ---------------------------------22实验九、串联型稳压电路 ----------------------------------24实验十、基本门电路 ----------------------------------25实验十一、组合逻辑电路 ----------------------------------29实验十二、集电极开路门和三态门电路 ----------------------30 实验十三、触发器电路 ----- -----------------------------31物理与信息科学系吕集尔陈洁黄平编写2011.1实验一、常用电子仪器使用练习一、实验目的熟悉XSX-3模拟电路实验箱、示波器和万用表的使用方法。
