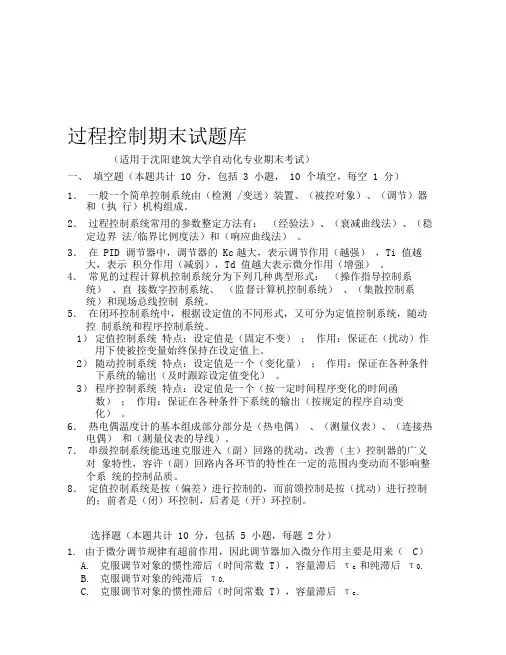

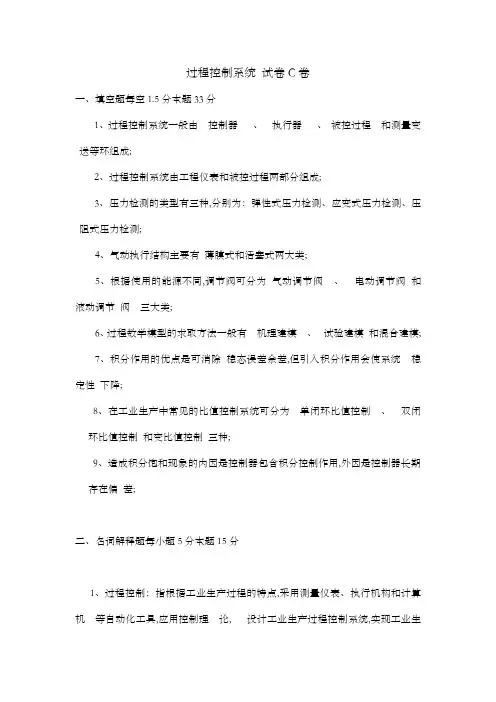

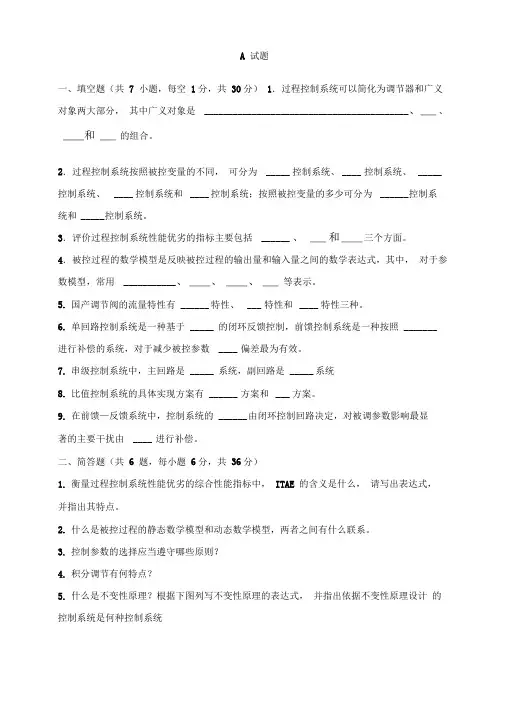

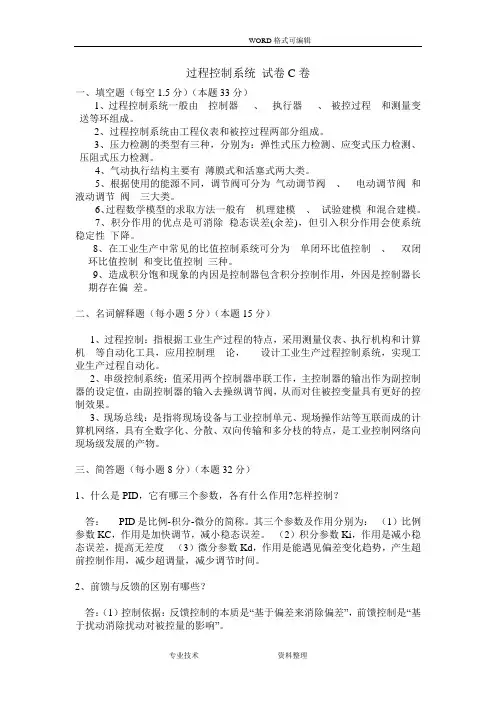

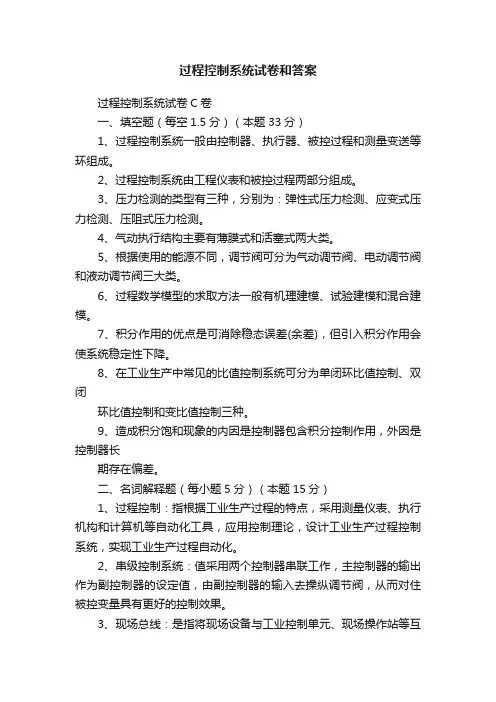

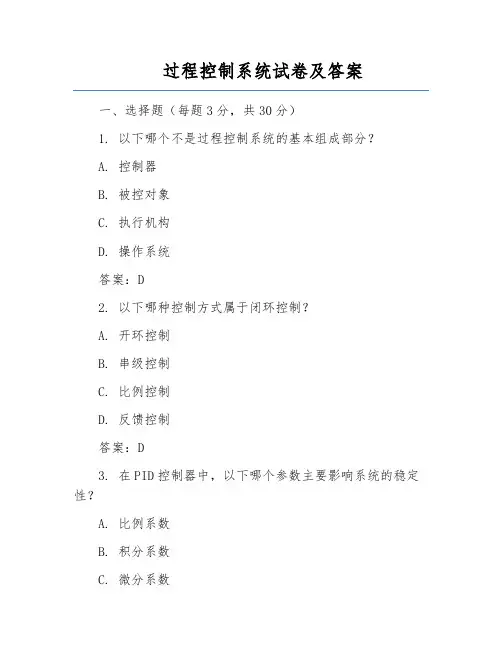

过程控制系统试卷C卷一、填空题每空1.5分本题33分1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成;2、过程控制系统由工程仪表和被控过程两部分组成;3、压力检测的类型有三种,分别为：弹性式压力检测、应变式压力检测、压阻式压力检测;4、气动执行结构主要有薄膜式和活塞式两大类;5、根据使用的能源不同,调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类;6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模;7、积分作用的优点是可消除稳态误差余差,但引入积分作用会使系统稳定性下降;8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种;9、造成积分饱和现象的内因是控制器包含积分控制作用,外因是控制器长期存在偏差;二、名词解释题每小题5分本题15分1、过程控制：指根据工业生产过程的特点,采用测量仪表、执行机构和计算机等自动化工具,应用控制理论, 设计工业生产过程控制系统,实现工业生产过程自动化;2、串级控制系统：值采用两个控制器串联工作,主控制器的输出作为副控制器的设定值,由副控制器的输入去操纵调节阀,从而对住被控变量具有更好的控制效果;3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络,具有全数字化、分散、双向传输和多分枝的特点,是工业控制网络向现场级发展的产物;三、简答题每小题8分本题32分1、什么是PID,它有哪三个参数,各有什么作用怎样控制答：PID是比例-积分-微分的简称;其三个参数及作用分别为：1比例参数KC,作用是加快调节,减小稳态误差; 2积分参数Ki,作用是减小稳态误差,提高无差度3微分参数Kd,作用是能遇见偏差变化趋势,产生超前控制作用,减少超调量,减少调节时间;2、前馈与反馈的区别有哪些答：1控制依据：反馈控制的本质是“基于偏差来消除偏差”,前馈控制是“基于扰动消除扰动对被控量的影响”;2控制作用发生时间方面：反馈控制器的动作总是落后于扰动作用的发生,是一种“不及时”的控制；扰动发生后,前馈控制器及时动作;3控制结构方面:反馈为闭环控制,存在稳定性问题,即使闭环环节中每个系统都是稳定的,但闭环后稳定与否,还需要进一步分析；前馈属于开环控制,各环节稳定,系统必然稳定;4校正范围方面：反馈对各种扰动都有校核作用；前馈,只对被校核的前馈扰动有校正作用,其他则没有;5控制规律方面：反馈通常是P PI PD PID等典型规律；前馈控制规律较为复杂,不好掌握;3、控制器正反方向判断答：所谓作用方向,就是指输入作用后,输出的变化方向;当输入增加时,输出也增加,则成该环节为“正环节”,反之,当输入增加时,输出减少,则称“反作用”;具体步骤1,判断被控对象的正/反作用那个方向,主要由工艺机理确定;2确定执行器的正/反作用方向由安全工艺条件决定;3确定广义对象的正/反作用方向4确定执行器的正/反作用方向4、如图所示的压力容器,采用改变气体排出量以维持容器内压力恒定：1调节阀应选择气开式还是气关式请说明原因;2压力控制器PC应为正作用还是反作用请说明原因;答：1应选择气关式;因为在气源压力中断时,调节阀可以自动打开,以使容器内压力不至于过高而出事故;2 调节阀应选择气关式,则压力控制器PC应为反作用; 当检测到压力增加时,控制器应减小输出,则调节阀开大,使容器内压力稳定; 或：当检测到压力减小时,控制器应增大输出,则调节阀开小,使容器内压力稳定;四、分析与计算题第1小题8分,第2小题12分本题20分1、本小题8分如下图所示的隔焰式隧道窑烧成带温度控制系统,烧成带温度是被控变量,燃料流量为操纵变量;试分析：1该系统是一个什么类型的控制系统画出其方框图；2确定调节阀的气开、气关形式,并说明原因;答：1该系统是一个串级控制系统,其方框图为：2当调节阀气源出现故障失去气源时,为保证系统安全,应使阀门处于关闭位置,故调节阀采用气开式;2、本小题12分如下图所示的液体储罐,设进水口和出水口的体积流量分别是q1和q o, 输出变量为液位h,储罐的横截面积为A ;试建立该液体储罐的动态数学模型HS/Q t S过程控制试题库答案一,填空题1．一般一个简单控制系统由检测/变送装置、被控对象、调节器和执行机构组成; 2．过程控制系统常用的参数整定方法有：经验法、衰减曲线法、稳定边界法/临界比例度法和响应曲线法; 3．在PID调节器中,调节器的Kc 越大,表示调节作用越强,Ti值越大,表示积分作用减弱,Td值越大表示微分作用增强; 4．常见的过程计算机控制系统分为下列几种典型形式：操作指导控制系统、直接数字控制系统、监督计算机控制系统、集散控制系统和现场总线控制系统;5．在闭环控制系统中,根据设定值的不同形式,又可分为定值控制系统,随动控制系统和程序控制系统; 1 定值控制系统特点：设定值是固定不变；作用：保证在扰动作用下使被控变量始终保持在设定值上; 2 随动控制系统特点：设定值是一个变化量；作用：保证在各种条件下系统的输出及时跟踪设定值变化; 3 程序控制系统特点：设定值是一个按一定时间程序变化的时间函数；作用：保证在各种条件下系统的输出按规定的程序自动变化; 6．热电偶温度计的基本组成部分部分是热电偶、测量仪表、连接热电偶和测量仪表的导线;7．串级控制系统能迅速克服进入副回路的扰动,改善主控制器的广义对象特性,容许副回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质;8 定值控制系统是按偏差进行控制的,而前馈控制是按扰动进行控制的；前者是闭环控制,后者是开环控制; 9.保证控制系统成为负反馈 10.干扰量的变化 11.正确,迅速,可靠 12.改善动态性能 13.微分二,选择题1. 由于微分调节规律有超前作用,因此调节器加入微分作用主要是用来C: A.克服调节对象的惯性滞后时间常数T,容量滞后τc和纯滞后τ0. B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后时间常数T,容量滞后τc3. 定值调节是一种能对A 进行补偿的调节系统; A．测量与给定之间的偏差 B．被调量的变化 C．干扰量的变化 D. 设定值的变化4. 定值调节系统是X环调节,前馈系统是X环调节 B ;A．开,闭 B．闭,开 C．开,开 D．闭,闭5. 调节系统在纯比作用下已整定好,加入积分作用后,为保证原稳定度,此时应将比例度A; A.增大 B.减小 C.不变D.先增大后减小6. 成分、温度调节系统的调节规律,通常选用C; A. PI B. PD C. PID7. .流量、压力调节系统的调节规律,通常选用A ; A. PI B. PD C. PID8. 液位调节系统的调节规律,通常选用D ; A. PI B. PD C. PID D. P9. A10. 调节系统中调节器正、反作用的确定是根据B： A．实现闭环回路的正反馈; B．实现闭环回路的负反馈; C．系统放大倍数恰到好处 D．生产的安全性;11. 单纯的前馈调节是一种能对C进行补偿的调节系统; A．测量与给定之间的偏差 B．被调量的变化 C．干扰量的变化12. 定值调节是一种能对A进行补偿的调节系统; A．测量与给定之间的偏差 B．被调量的变化 C．干扰量的变化13. 热电偶温度计 CA 是利用两个相互接触金属导体的温差电动势特性进行测温的;B 是利用两个相互接触金属导体的接触电动势特性进行测温的;C 是利用两个相互接触金属导体的温差电动势和接触电动势特性进行测温的;D 是利用两个非接触金属导体的温差电动势和接触电动势特性进行测温的;14. 下面的叙述中哪一个是最为合理的DA 控制系统的时间滞后现象主要是由于被控对象的惯性特性引起的;B 控制系统的时间滞后现象主要是由于检测装置的安装位置引起的;C 控制系统的时间滞后现象对控制系统的稳定性无影响;D 以上三种叙述都不完整; 15. D16. DCS的中文含意是：BA 比例、积分、微分控制;B 分布式控制系统;C 可编程序控制器;D 以上三个都不正确;三．判断1.×2.与DCS相比,Fieldbus的主要技术优点之一是实现了控制系统彻底的分散√3.热电阻温度计需要进行冷端补偿才能正常工作; ×4.PID的含义是比例、积分和微分; √5.前馈控制系统是一种定值控制,一般情况下前馈控制可以单独使用; ×6.用Smith补偿器来处理大时延控制对象时,不必要提供精确的对象数学模型;×7.被控对象特性是指被控对象输入与输出之间的关系; √8.串级控制系统中的副控制器给定值是由主控制器的输出决定的,所以副控制器相当于一个闭环定值控制系统; ×9.衰减比n表示系统过渡过程曲线变化两个周期后的衰减快慢; ×10.热电阻温度计和热电偶温度计一样,测温时需要进行温度补偿; ×11.一个单回路控制系统由控制器、执行器、检测变送装置和被控对象组成;√ 12.在比值控制系统中,一般选择易调节的量为主变量,易测量的量为副变量;×18.DDC的中文含义是直接数字控制; √19.被控对象的动态特性是描述被控对象输入输出关系动态特征的; √20.串级控制系统适用于容量滞后较小的生产工艺过程; ×21.前馈控制系统一般可单独使用,因为其控制精度高,且不受外界干扰影响;×22.前馈控制与定值控制的原理相同,都是以偏差进行调解的; ×23.被控对象的存滞后时间常数是由于其自身的惯性特性引起的; ×24.在串级控制中,副控制器的输入值为主控制器的输出; √四．简答题13.什么是定值控制系统答案：定值控制系统是指设定值恒定不变的控制系统;定值控制系统的作用是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后无特殊说明控制系统均指定值控制系统而言;14.什么是随动控制系统答案：随动控制系统的设定值是不断变化的,随动控制系统的作用是使被控变量能够尽快地,准确无误地跟踪设定值的变化而变化;15.什么是程序控制系统答案：程序控制系统的设定值也是变化的,但它是一个已知的时间函数,即设定值按一定的时间程序变化;16.什么是调节被控对象,给定值和偏差答案：自动调节系统的生产设备叫做调节对象或简称对象,而生产中要求保持的工艺指标,称为给定值;对于自动调节系统中,习惯采用给定值R减去测量值Y作为偏差e,即e=R-Y,给定值R大于测量值Y时为正偏差,而给定值R小于测量值Y时为负偏差;17.简述建立对象的数学模型两种主要方法:每写出1 种方法的得2分答案：一是机理分析法：机理分析法是通过对对象内部运动机理的分析,根据对象中物理或化学变化的规律比如三大守恒定律等,在忽略一些次要因素或做出一些近似处理后推导出的对象特性方程;通过这种方法得到的数学模型称之为机理模型,它们的表现形式往往是微分方程或代数方程; 二是实验测取法：实验测取法是在所要研究的对象上,人为施加一定的输入作用,然后,用仪器测取并记录表征对象特性的物理量随时间变化的规律,即得到一系列实验数据或实验曲线;然后对这些数据或曲线进行必要的数据处理,求取对象的特性参数,进而得到对象的数学模型;18. 写出一个带有纯时间滞后的一阶惯性线性定常被控对象的传递函数表达式,说明个参数含义K——放大系数——滞后时间——惯性时间常数19.答：如果有一个输入量作用于过程,通过过程后被放大K倍; 20.答：时间常数越大,系统反应越慢,T 越小,系统反应越快; 21.答：当输入量输入受控过程时,受控变量并没有马上动作,而是需要一定的时间才发生变化; 22.答：机理分析法是通过对过程内部运行机理的分析,根据其物理或化学变化规律,在忽略一些次要因素或做出一些近似处理后得到过程特性方程,其表现形式往往是微分方程或代数方程;这种方法完全依赖先验知识,所得到的模型称为理模型;机理分析法一般限于简单过程的数学模型建立;23.简述用机理分析方法建立被控对象数学模型的步骤机理建模的一般步骤如下：1)根据实际工作情况和生产过程要求,确定过程的输入变量和输出变量;2 依据过程的内在机理,利用适当的定理定律,建立原始方程;3 确定原始方程式中的中间变量,列写出中间变量与其他因素之间的关系;4 消除中间变量,即得到输入输出变量的微分方程;5 若微分方程是非线性的,则需要进行线性处理;6 标准化,将于输入有关的各项放在等号右边,与输出有关的各项放在等号左边,并按降幂排序;24简述建立被控对象数学模型的实验测试方法实验测取法是在所要研究的对象上,人为施加一定的输入作用,然后,用仪器测取并记录表征对象特性的物理量随时间变化的规律,即得到一系列实验数据或实验曲线;然后对这些数据或曲线进行必要的数据处理,求取对象的特性参数,进而得到对象的数学模型;25建立被控对象数学模型的常用实验测试方法有哪些主要有阶跃信号法和矩形脉冲法26.什么叫绝对压力、表压及真空度它们的相互关系是怎样的答案：绝对压力：绝对真空下的压力称为绝对零压,以绝对零压为基准来表示的压力叫绝对压力; 表压力：当绝对压力大于大气压力时,绝对压力高于大气压力的数值称为表压力,简称表压; 真空度：当绝对压力小于大气压力时,绝对压力低于大气压力的数值称为真空度或负压;27.简述PID调节器cK、iT和dT的作用是什么答案：在PID调节器中,cK越大,表示调节作用越强,iT值越大,表示积分作用减弱,dT值越大表示微分作用增强;28.有一流量调节系统,信号传输管线很长,因此,系统产生较大的传送滞后;有人设想给调节器后加微分器来改善系统特性,试问这种设想合理否为什么若不合理,应采取什么措施合理答案：这种设想不合理,因为信号传送滞后是纯滞后,而微分作用不能克服纯滞后; 解决这一问题合理的措施是采用1：1继动器加在信号传输线之间,以增大信号流速,从而减小传输滞后,改善系统特性; 29.利用微分作用来克服控制系统的信号传递滞后的设想是否合理与正确答案：这种设想不合理,因为信号传送滞后是纯滞后,而微分作用不能克服纯滞后;合理的措施是采用1：1继动器加在信号传输线之间,以增大信号流速,从而减小传输滞后,改善系统特性;30.通常在什么场合下选用比例P,比例积PI,比例积分微分PID调节规律答案：比例调节规律适用于负载变化较小,纯滞后不太大而工艺要求不高又允许有余差的调节系统; 比例积分调节规律适用于对象调节通道时间常数较小,系统负载变化不大需要消除干扰引起的余差,纯滞后不大时间常数不是太大而被调参数不允许与给定值有偏差的调节系统; 比例积分调节规律适用于容量滞后较大,纯滞后不太大,不允许有余差的对象;31.试简述临界比例度法及其特点;答案：临界比例度法是在纯比例运行下通过试验,得到临界比例度靠和临界周期Tk,然后根据经验总结出来的关系求出控制器各参数值; 这种方法比较简单、易于掌握和判断,适用于一般的控制系统;但是不适用于临界比例度小的系统和不允许产生等幅振荡的系统,否则易影响生产的正常进行或造成事故;32.试简述衰减曲线法及其特点;答案：衰减曲线法是在纯比例运行下通过使系统产生衰减震荡,得到衰减比例度s和衰减周期sT或上升时间升T,然后根据经验总结出来的关系求出控制器各参数值; 这种方法比较简便,整定质量高,整定过程安全可靠,应用广泛,但对于干扰频繁,记录曲线不规则的系统难于应用;33.什么是检测元件能将被测的变量参数直接转换成适合于测量形式的元件或器件; 例如,测量温度的检测元件热电偶,能将温度转换成毫伏信号,用于显示和控制;34.什么是变送器传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成; 当传感器的输出为规定的标准信号时,则称为变送器;。
