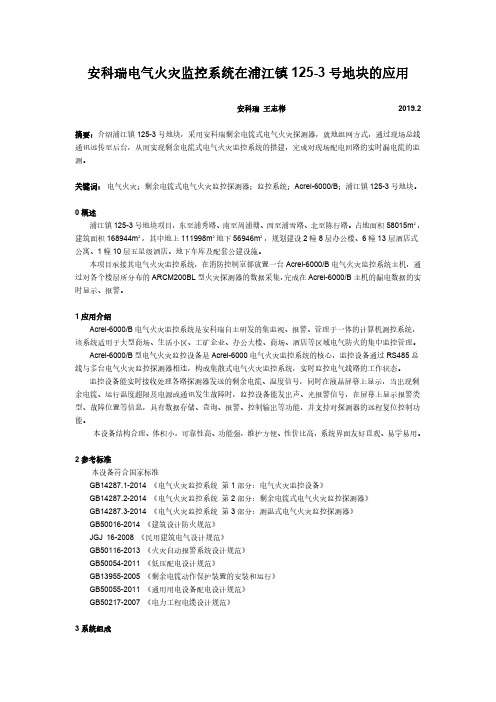

安科瑞电气火灾监控系统在浦江镇125-3号地块的应用安科瑞王志彬2019.2摘要：介绍浦江镇125-3号地块，采用安科瑞剩余电流式电气火灾探测器，就地组网方式，通过现场总线通讯远传至后台，从而实现剩余电流式电气火灾监控系统的搭建，完成对现场配电回路的实时漏电流的监测。
关键词：电气火灾；剩余电流式电气火灾监控探测器；监控系统；Acrel-6000/B；浦江镇125-3号地块。
0概述浦江镇125-3号地块项目，东至浦秀路、南至周浦塘、西至浦雪路、北至陈行路。
占地面积58015m²，建筑面积168944m²，其中地上111998m²地下56946m²，规划建设2幢8层办公楼、6幢13层酒店式公寓、1幢10层五星级酒店、地下车库及配套公建设施。
本项目承接其电气火灾监控系统，在消防控制室都放置一台Acrel-6000/B电气火灾监控系统主机，通过对各个楼层所分布的ARCM200BL型火灾探测器的数据采集，完成在Acrel-6000/B主机的漏电数据的实时显示、报警。
1应用介绍Acrel-6000/B电气火灾监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统，该系统适用于大型商场、生活小区、工矿企业、办公大楼、商场、酒店等区域电气防火的集中监控管理。
Acrel-6000/B型电气火灾监控设备是Acrel-6000电气火灾监控系统的核心，监控设备通过RS485总线与多台电气火灾监控探测器相连，构成集散式电气火灾监控系统，实时监控电气线路的工作状态。
监控设备能实时接收处理各路探测器发送的剩余电流、温度信号，同时在液晶屏幕上显示，当出现剩余电流、运行温度超限及电源或通讯发生故障时，监控设备能发出声、光报警信号，在屏幕上显示报警类型、故障位置等信息，具有数据存储、查询、报警、控制输出等功能，并支持对探测器的远程复位控制功能。
本设备结构合理、体积小，可靠性高、功能强，维护方便、性价比高，系统界面友好直观、易学易用。

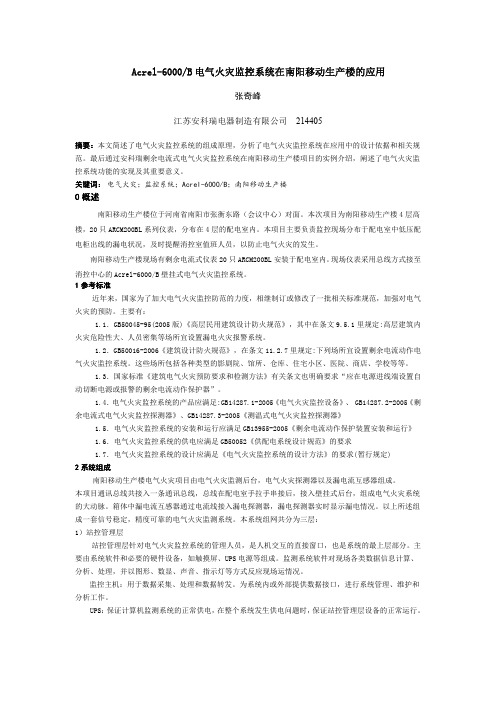

Acrel-6000/B电气火灾监控系统在南阳移动生产楼的应用张奇峰江苏安科瑞电器制造有限公司214405摘要：本文简述了电气火灾监控系统的组成原理，分析了电气火灾监控系统在应用中的设计依据和相关规范。
最后通过安科瑞剩余电流式电气火灾监控系统在南阳移动生产楼项目的实例介绍，阐述了电气火灾监控系统功能的实现及其重要意义。
关键词：电气火灾；监控系统；Acrel-6000/B；南阳移动生产楼0概述南阳移动生产楼位于河南省南阳市张衡东路（会议中心）对面。
本次项目为南阳移动生产楼4层高楼，20只ARCM200BL系列仪表，分布在4层的配电室内。
本项目主要负责监控现场分布于配电室中低压配电柜出线的漏电状况，及时提醒消控室值班人员，以防止电气火灾的发生。
南阳移动生产楼现场有剩余电流式仪表20只ARCM200BL安装于配电室内。
现场仪表采用总线方式接至消控中心的Acrel-6000/B壁挂式电气火灾监控系统。
1参考标准近年来，国家为了加大电气火灾监控防范的力度，相继制订或修改了一批相关标准规范，加强对电气火灾的预防。
主要有：1.1．GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。
1.2．GB50016-2006《建筑设计防火规范》，在条文11.2.7里规定:下列场所宜设置剩余电流动作电气火灾监控系统。
这些场所包括各种类型的影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。
1.3．国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。
1.4．电气火灾监控系统的产品应满足:GB14287.1-2005《电气火灾监控设备》、GB14287.2-2005《剩余电流式电气火灾监控探测器》、GB14287.3-2005《测温式电气火灾监控探测器》1.5．电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》1.6．电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求1.7．电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)2系统组成南阳移动生产楼电气火灾项目由电气火灾监测后台，电气火灾探测器以及漏电流互感器组成。

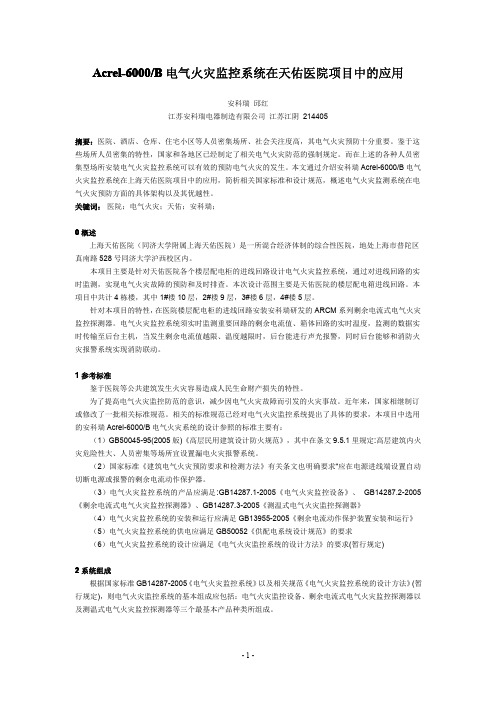

Acrel-6000/B电气火灾监控系统在天佑医院项目中的应用安科瑞邱红江苏安科瑞电器制造有限公司江苏江阴214405摘要：医院、酒店、仓库、住宅小区等人员密集场所、社会关注度高，其电气火灾预防十分重要。
鉴于这些场所人员密集的特性，国家和各地区已经制定了相关电气火灾防范的强制规定。
而在上述的各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/B电气火灾监控系统在上海天佑医院项目中的应用，简析相关国家标准和设计规范，概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词：医院；电气火灾；天佑；安科瑞；0概述上海天佑医院（同济大学附属上海天佑医院）是一所混合经济体制的综合性医院，地处上海市普陀区真南路528号同济大学沪西校区内。
本项目主要是针对天佑医院各个楼层配电柜的进线回路设计电气火灾监控系统，通过对进线回路的实时监测，实现电气火灾故障的预防和及时排查。
本次设计范围主要是天佑医院的楼层配电箱进线回路。
本项目中共计4栋楼，其中1#楼10层，2#楼9层，3#楼6层，4#楼5层。
针对本项目的特性，在医院楼层配电柜的进线回路安装安科瑞研发的ARCM系列剩余电流式电气火灾监控探测器。
电气火灾监控系统须实时监测重要回路的剩余电流值、箱体回路的实时温度，监测的数据实时传输至后台主机，当发生剩余电流值越限、温度越限时，后台能进行声光报警，同时后台能够和消防火灾报警系统实现消防联动。
1参考标准鉴于医院等公共建筑发生火灾容易造成人民生命财产损失的特性。
为了提高电气火灾监控防范的意识，减少因电气火灾故障而引发的火灾事故。
近年来，国家相继制订或修改了一批相关标准规范。
相关的标准规范已经对电气火灾监控系统提出了具体的要求，本项目中选用的安科瑞Acrel-6000/B电气火灾系统的设计参照的标准主要有：（1）GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。

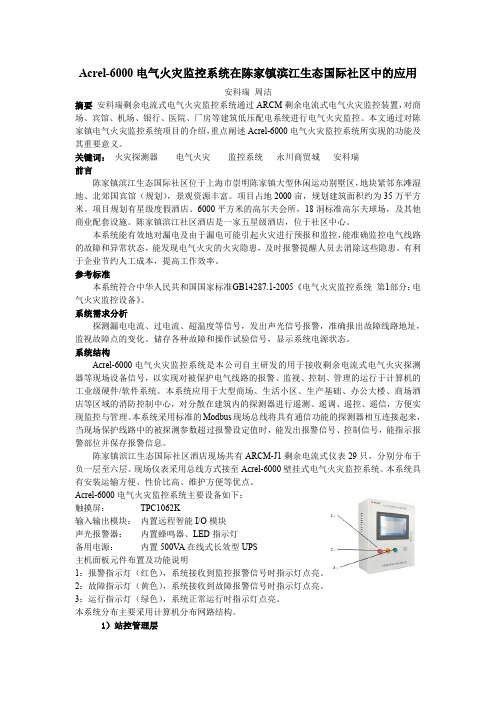

Acrel-6000电气火灾监控系统在陈家镇滨江生态国际社区中的应用安科瑞周洁摘要安科瑞剩余电流式电气火灾监控系统通过ARCM剩余电流式电气火灾监控装置，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。
本文通过对陈家镇电气火灾监控系统项目的介绍，重点阐述Acrel-6000电气火灾监控系统所实现的功能及其重要意义。
关键词：火灾探测器电气火灾监控系统永川商贸城安科瑞前言陈家镇滨江生态国际社区位于上海市崇明陈家镇大型休闲运动别墅区，地块紧邻东滩湿地、北郊国宾馆（规划），景观资源丰富。
项目占地2000亩，规划建筑面积约为35万平方米。
项目规划有星级度假酒店、6000平方米的高尔夫会所，18洞标准高尔夫球场，及其他商业配套设施。
陈家镇滨江社区酒店是一家五星级酒店，位于社区中心。
本系统能有效地对漏电及由于漏电可能引起火灾进行预报和监控，能准确监控电气线路的故障和异常状态，能发现电气火灾的火灾隐患，及时报警提醒人员去消除这些隐患。
有利于企业节约人工成本，提高工作效率。
参考标准本系统符合中华人民共和国国家标准GB14287.1-2005《电气火灾监控系统第1部分：电气火灾监控设备》。
系统需求分析探测漏电电流、过电流、超温度等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。
储存各种故障和操作试验信号，显示系统电源状态。
系统结构Acrel-6000电气火灾监控系统是本公司自主研发的用于接收剩余电流式电气火灾探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。
本系统应用于大型商场、生活小区、生产基础、办公大楼、商场酒店等区域的消防控制中心，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。
本系统采用标准的Modbus现场总线将具有通信功能的探测器相互连接起来，当现场保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号，能指示报警部位并保存报警信息。

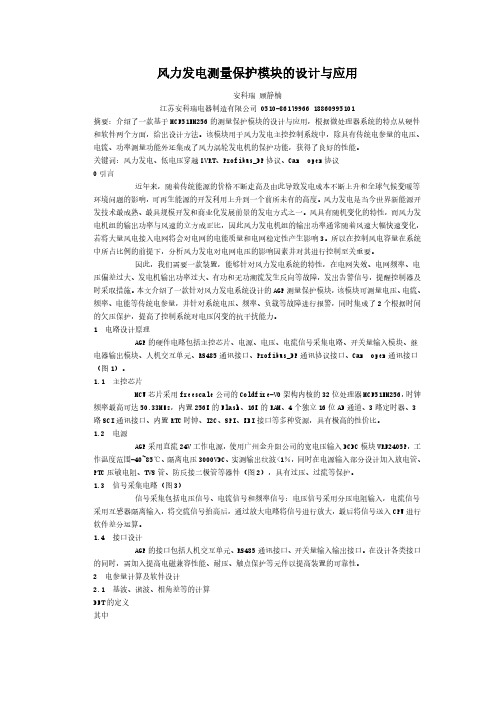

风力发电测量保护模块的设计与应用安科瑞顾静楠江苏安科瑞电器制造有限公司0510-8617996618860995101摘要：介绍了一款基于MCF51EM256的测量保护模块的设计与应用，根据微处理器系统的特点从硬件和软件两个方面，给出设计方法。
该模块用于风力发电主控控制系统中，除具有传统电参量的电压、电流、功率测量功能外还集成了风力涡轮发电机的保护功能，获得了良好的性能。
关键词：风力发电、低电压穿越LVRT、Profibus_DP协议、Can open协议0引言近年来，随着传统能源的价格不断走高及由此导致发电成本不断上升和全球气候变暖等环境问题的影响，可再生能源的开发利用上升到一个前所未有的高度。
风力发电是当今世界新能源开发技术最成熟、最具规模开发和商业化发展前景的发电方式之一。
风具有随机变化的特性，而风力发电机组的输出功率与风速的立方成正比，因此风力发电机组的输出功率通常随着风速大幅快速变化，若将大量风电接入电网将会对电网的电能质量和电网稳定性产生影响3。
所以在控制风电容量在系统中所占比例的前提下，分析风力发电对电网电压的影响因素并对其进行控制至关重要。
因此，我们需要一款装置，能够针对风力发电系统的特性，在电网失效、电网频率、电压偏差过大、发电机输出功率过大、有功和无功潮流发生反向等故障，发出告警信号，提醒控制器及时采取措施。
本文介绍了一款针对风力发电系统设计的AGP测量保护模块，该模块可测量电压、电流、频率、电能等传统电参量，并针对系统电压、频率、负载等故障进行报警，同时集成了2个根据时间的欠压保护，提高了控制系统对电压闪变的抗干扰能力。
1电路设计原理AGP的硬件电路包括主控芯片、电源、电压、电流信号采集电路、开关量输入模块、继电器输出模块、人机交互单元、RS485通讯接口、Profibus_DP通讯协议接口、Can open通讯接口（图1）。
1.1主控芯片MCU芯片采用freescale公司的Coldfire-V0架构内核的32位处理器MCF51EM256，时钟频率最高可达50.33MHz，内置256K的Flash、16K的RAM、4个独立16位AD通道、3路定时器、3路SCI通讯接口、内置RTC时钟、I2C、SPI、KBI接口等多种资源，具有极高的性价比。
Acrel-6000电气火灾监控系统在龙腾国际大厦中的应用
安科瑞唐潇倩
江苏安科瑞电器制造有限公司江苏江阴214405
摘要安科瑞剩余电流式电气火灾监控系统通过ARCM剩余电流式电气火灾监控装置或数字型剩余电流互感器，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。
本文通过对龙腾国际大厦电气火灾监控系统项目的介绍，重点阐述Acrel-6000电气火灾监控系统所实现的功能及其重要意义。
关键词：电气火灾探测器监控设备大厦安科瑞
1.前言
龙腾国际大厦项目位处长春市政府重点打造的净月西部新区，占地1.3万平，总建6万平，由两栋103米高的双子座建筑组成。
依托净月区特有的生态资源、政策支持以及日臻成熟的商务氛围。
龙腾国际大厦目前在售B座写字间产品，共计25层。
本项目在地下一层有一个10KV变电所，供A、B两个大楼的以及裙楼的供电。
共计487个0.4kV楼层配电箱回路需要进行剩余电流监测。
2.系统需求分析
探测漏电电流、过电流、超温度等信号，发出声光信号报警，准确报出故障线路地址，故障点的变化。
储存各种故障和操作试验信号，显示系统电源状态。
3.参考标准
近年来，国家为了加大电气火灾监控防范的力度，相继制订或修改了一批相关标准规范，加强对电气火灾的预防。
主要有：。
电气火灾监控系统适用环境标准-以及安科瑞智慧用电安全管理系统安科瑞王志彬2019.2标准一：空气温度范围要保证电气火灾监控系统想要能够一直提供不间断的火灾监控保护，那么安装和使用环境也要注意，空气的温度最好在5℃至40℃左右，那么在工作的24小时内，平均温度最好是不能超过35℃，达到最高温度也不能超过40℃，所以在这个温度标准范围内，才能保证电气火灾监控系统的正常使用，否则就会对系统使用寿命有严重的影响。
电气火灾监控系统适用环境标准-金特莱郑州电气火灾监控厂家标准二：相对湿度不能超过最高值电气火灾监控系统的使用环境不能太过潮湿，否则潮湿的水汽就会进入系统内部，影响其监控的灵敏度和报警的敏锐程度，所以使用环境的相对湿度不能超过50%,只有这样的湿度环境，才能让监控系统不被潮气侵袭，正常的工作和使用，24小时不间断的监控。
标准三：空间干净卫生没有雨雪侵袭等电气火灾监控系统整个环境一定要保证干净卫生，没有明显的灰尘，周围使用环境非常安全，不会发生爆炸以及腐蚀等情况，整个空间内也不会受到雨雪的侵袭，而且在整个环境内，不会遭到破坏和绝缘气体的导电，只要符合这些硬性的条件标准，才能让电气火灾监控系统的使用更加安全，工作效率能够有所保证。
安科瑞智慧用电安全管理系统简介1.平台概述1.1.开发背景近年来，我国电气火灾多发，屡屡造成重大人员伤亡和财产损失。
据统计，2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接经济损失92亿余元，均占全国火灾总量及伤亡损失的30%以上；其中重特大电气火灾17起，占重特大火灾总数的70%。
这些事故暴露出电器产品生产质量、流通销售，建设工程电气设计、施工，电器产品及其线路使用、维护管理等方面存在突出问题。
现实情况中，很多生产经营单位电气线路老旧、线路隐患多且隐蔽性强，众多小微企业缺乏专业电工，肉眼无法直观发现电气隐患，传统的检测手段难以及时排查各种隐患等一系列难题，使得电气火灾的监测和预警很难落实到位。
电气火灾监控系统设计标准
电气火灾监控系统设计标准是指用于指导电气火灾监控系统设计的一系列规范和要求。
这些标准旨在确保电气火灾监控系统能够有效地检测和报警电气火灾，从而降低火灾发生的风险。
电气火灾监控系统设计标准主要包括以下内容：
1.系统组成：电气火灾监控系统由电气火灾监控设备
和电气火灾监控探测器组成。
电气火灾监控设备负
责接收和处理探测器发送的报警信号，并向控制中
心发送报警信息。
电气火灾监控探测器负责检测电
气火灾的发生。
2.探测器类型：电气火灾监控探测器主要有剩余电流
式、测温式和故障电弧式三种。
剩余电流式探测器
是根据电气设备的漏电电流来检测火灾的发生。
测
温式探测器是根据电气设备的温度来检测火灾的发
生。
故障电弧式探测器是根据电气设备的故障电弧
来检测火灾的发生。
3.探测器布置：电气火灾监控探测器应根据被保护电
气设备的类型、规模和布置情况进行布置。
一般情
况下，应在电气设备的入口、出口、转折处、重要
部位等位置布置探测器。
4.报警方式：电气火灾监控系统应具有声光报警、联
动报警和远程报警等功能。
声光报警是指在发生火
灾时，系统发出声音和光信号进行报警。
联动报警
是指在发生火灾时，系统自动启动消防设备进行扑
救。
远程报警是指在发生火灾时，系统将报警信息
发送到消防控制中心。
电气火灾监控系统设计标准是确保电气火灾监控系统有效运行的重要保证。
在设计电气火灾监控系统时，应严格按照相关标准进行设计，以确保系统的安全性和可靠性。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________剩余电流式电气火灾监控系统监控装置的选型方案(2021版)剩余电流式电气火灾监控系统监控装置的选型方案(2021版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
1剩余电流式电气火灾监控装置介绍ARCM剩余电流式电气火灾监控装置安装在低压配电系统中，用于检测系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。
产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB13955-2005《剩余电流动作保护装置的安装和运行》的标准。
2剩余电流式电气火灾监控系统监控装置的选型方案应用场合型号主要功能0.4kV电压等级TN-C-S、TN-S及局部TT系统ARCM100-Z三相I、U、kW、kVar、kWh、kVarh、Hz、COSφ测量；视在电能、基波电能、四象限电能计量；单回路剩余电流和温度监测；多路继电器输出、支持消防联动；事件记录、内置时钟；大屏幕点阵式LCD显示、RS485/Modbus协议、CANBAS可选ARCM200-J1单回路剩余电流监测、3路温度检测、继电器输出、LED显示、RS485/Modbus协议、CANBAS可选ARCM200-J44回路剩余电流监测、继电器输出、LED显示、RS485/Modbus协议、CANBAS可选ARCM300-J1单回路剩余电流监测、3路温度检测、继电器输出、事件记录、内置时钟、LCD显示、RS485/Modbus协议、CANBAS可选、35mm导轨安装ARCM300-J44回路剩余电流监测、继电器输出、事件记录、内置时钟、LCD显示、RS485/Modbus协议、CANBAS可选35mm导轨安装AKH-0.66L50D单回路剩余电流监测、事件记录、内置时钟、LED指示、RS485/Modbus协议、CANBUS可选、35mm导轨安装或底板固定ARCM500-J3232回路剩余电流监控、96回路温度监控、继电器输出、事件记录、内置时钟、LCD显示、RS485/Modbus协议、CANBUS可选XX设计有限公司Your Name Design Co., Ltd.。
ARCM系列电气火灾监控探测器的设计和应用安科瑞顾静楠江苏安科瑞电器制造有限公司0510-8617996618860995101摘要：本文对电气火灾的产生原因进行了分析，列出了电气火灾监控防范的相关标准。简述了ARCM200剩余电流式电气火灾探测器的设计原理以及该产品在2010年广州亚运会海心沙项目系统中的实际应用。并分析了电气火灾监控系统应用中应注意的问题。关键字：剩余电流;电气火灾监控探测器;亚运会近年来，我国国民经济的高速增长，各行业用电量的大幅度增加，同时伴随着电气火灾也呈现逐年上升的趋势，给国民经济和人民生命财产造成巨大损失。而接地故障火灾是最常见的多发电气火灾。为避免接地故障引发的火灾，在建筑电气中已开始广泛使用电气火灾监控系统。电气火灾监控系统能准确监测电气线路的故障和异常状态，能发现电气火灾的火灾隐患，及时报警提醒工作人员去消除这些隐患。国家也颁布了相应的标准来规范电气火灾监控系统，例如《建筑设计防火规范》GB50016-2006，《高层民用建筑设计防火规范》GB50045-2005，《电气火灾监控系统》GB14287等。本文介绍了ARCM系列电气火灾监控探测器的设计原理，及在广州亚运会海心沙场馆中实际应用。一、电气火灾分析电气火灾的发生有以下原因：电火花与电弧;电气设备或电气线路上产生高温导致;由于线路端子导线与端子接触不良产生的危险高温。数据统计发现电气火灾的引发有一半是由于接地故障造成的。接地故障的发生主要是由于电气线路的绝缘层老化，导致绝缘性能降低，从而在带电导线和大地、电气设备金属外壳间产生剩余电流(又称泄露电流或漏电流)，由于接地故障回路阻抗大，往往会产生微小的电弧型放电，电弧放电产生热量加剧线路绝缘老化。绝缘老化、剩余电流、微小放电三者之间产生恶性循环，放电电弧达到一定程度时(几百毫安的剩余电流电弧产生的局部高温可达2000℃以上)，高温引燃周围的可燃物而引起火灾。而配电系统中的电流保护器在微弱的放电打火过程中无法动作，而发生动作切断电源时火灾已经发生，未能在火灾发生前及时切断。这类电气火灾的引发是由于非正常的剩余电流所引发的。故需要有专门检测线路中剩余电流的装置，来实时地监测配电系统的绝缘情况，继而实现该类电气火灾的提前预警，达到消除火灾隐患的目的。二、原理描述：电气火灾监控系统中主要的元件为剩余电流式电气火灾监控探测器。探测器通过剩余电流互感器实现对剩余电流信号的检测，如图1所示。根据基尔霍夫电流定律(KCL)可知从电源端流出的电流会等于流回的电流，其相量形式如下：
在图1中，将三相导线及N线全部穿过剩余电流互感器，检测的电流为，而剩余电流为，即：由于二次电流大小与一次电流()呈一定的比例关系，就可以通过测量剩余电流互感器二次侧的电流来测量一次侧的剩余电流。根据检测到的剩余电流大小,探测器可通过预先设定的程序发出各种指令,或切断电源,或发出报警信号等。图1剩余电流检测上海安科瑞股份有限公司生产的ARCM200/300剩余电流式电气火灾探测器产品采用32位MCU实现，功能主要包括多路剩余电流和温度测量、报警、显示、存储、人机交互和通讯等。基本工作原理如下：
图2硬件设计原理框图剩余电流互感器将感应出来的信号传输到剩余电流采集模块，经过信号的转换滤波后MCU利用片内AD模块对各个通道的信号量进行AD采样，并进行相应的数学运算，完成信号的精确测量，再按设置的保护参数，进行报警保护处理。同时MCU根据探测器的状态，来控制LED数码管显示、数据计算\存储、外部通讯、键盘菜单操作、继电器开关动作、蜂鸣器报警等工作。三、算法描述传统的剩余电流检测方法为：电流互感器为传感器件，由它提取的剩余电流信号，经放大、AC/DC变换、A/D变换、CPU处理后，送往报警器、显示器、信号输出。该方法中，实现对剩余电流的测量需要经过放大器，AC/DC变换，最后才到A/D采样测量，转换复杂，增加了故障节点，同时也增加了成本。ARCM200/300探测器，采用交流采样技术，直接对互感器过来的剩余电流信号采样，保持信号的真实性。通过MCU对数据进行计算处理，从而达到精确测量剩余电流信号的目的，并通过特定程序算法，保证了探测器及时、准确和可靠进行报警保护。其运用的主要技术手段如下：1频率滤波现代用电设备中变频器及非线性负载越来越多，电网谐波含量急剧增加，在供电电缆中造成了高频泄漏电流，这些泄漏电流可以达到几十到几百毫安。IEC60479标准中说明了在50/60HZ时的保护最为关键。故有必要将泄漏电流的高频成分滤除，从而减少了谐波电流和瞬时电流引起的误动。ARCM200/300中利用数字信号处理技术中的数字滤波技术，将采样得到的一系列数据进行滤波计算处理，达到滤除信号中高频部分的目的。2测量真有效值(方均根值)。在考虑频率滤波的情况下，可准确测量剩余电流信号的RMS真有效值，使动作的判据更加准确，减少不正常的拒报警。
四、实现功能及性能：ARCM200/300实现了以下功能：1剩余电流/温度测量。可以实现同时监控1～4路剩余电流，其中J1型可以监测3路温度。剩余电流正常测量范围在10mA～3000mA，精度可达到1级，温度测量范围可从-10℃到120℃之间，精度±1℃。2可编程报警设置。动作电流和动作延时可灵活调整，可根据现场环境的实际情况进行参数设定。并能够非常容易的适用于分级保护的场合。报警功能的一些说明：额定动作电流值I△n设定范围：20～1000mA,也可设为OFF，以关闭剩余电流保护;预警电流为>0.8I△n，报警动作电流为>0.95I△n;温度报警设定范围：50℃～120℃，也可设为OFF，以关闭温度通道保护;动作时间可设定范围：0.1S～60.0S。3事件记录。可记录最近10条事件记录，发生报警时记录的报警发生的事件类型、事件通道、报警设定值、报警实际值及报警时间。4RS-485通讯接口，采用兼容Modbus-RTU协议，可将监测到的各种信息上传，组建电气火灾监控系统。五、应用案例广州亚运会开、闭幕式将在位于珠江新城南端珠江上的海心沙广场举行。海心沙岛北望珠江新城中央商务区，南望广州新电视塔，西邻二沙岛，总用地面积17.6万平方米，绿地率达到65%，可容纳2万名观众。海心沙广场将成为广州市最大的公众广场和广州市未来城市庆典活动中心。图3海心沙场馆外观图海心沙场馆内配电系统共有两个一级高压房、四个二级高压房及专变房、五个低压配电房共同组成。在一级、二级高压房内使用的电能仪表为安科瑞公司的ACR220ELH型号谐波表。在低压配电房内使用ACR320EL/ACR220EL网络多功能仪表。低压配电系统为TN-C-S系统，适合使用安科瑞公司生产的ARCM200/300剩余电流式漏电火灾探测器。ARCM200/300在亚运会项目中一举包揽了海心沙场馆内5个低压变电房的所有剩余电流式火灾探测器，共545个。ARCM200和ARCM300安装方式分别为嵌入式面板安装和导轨式安装;剩余电流互感器安装于配电柜内，各个回路电缆的A、B、C、N线穿过剩余电流互感器，PE线不穿过剩余电流互感器。图4现场应用图在这个项目中主要用于检测剩余电流、温度以及485通讯组网。现场系统网络结构：现场设备层——网络通讯层——站控管理层。也即是：先将现场智能设备接入就地的Modbus总线，再将Modbus总线通过串口设备联网服务器转换成TCP/IP以太网与监控主机进行数据交换，最终由方便管理人员通过监测系统软件了解及掌握现场状况，并进行实时监测。
图5系统一次图常见故障分析1接线错误引发的误动作或拒动作ARCM200/300主要应用于0.4kVTT和TN-S，TN-C-S交流系统中，电力系统有一点直接接地,系统中性线(N线)和保护线(PE线)必须分开，且N线不能重复接地.该类产品装置的接线必须正确，接线错误可能导致装置报警误动作，也可能导致拒动作。接线前应分清电网系统中的相线、N线、PE线。相线及N线必须一同穿过剩余电流互感器，PE线不能穿过互感器。例如，在系统中，如N线未与相线一起穿过互感器，一旦三相不平衡，即发生误动作，互感器后方的N线与其他回路的N线连接或接地，或后方的相线与其他之路的同相相线连接，接通负载时，也会造成误动作。很多项目中，在系统试运行时出现剩余电流值过大而出现报警，很大一部分均是由此类情况造成。如PE线同N线及相线一起穿过互感器，会造成探测器拒动作。解决方法：排查互感器下方接线错误情况，查看系统中PE线与N线是否严格区分开来。2由于接线问题以外引发的动作(1)绝缘恶化。线路对地绝缘被破坏，导致有剩余电流产生超过报警阈值，探测器报警。解决方法：该类情况，确实有隐患存在，应当尽快检修故障线路，防患于“未燃”。(2)大型设备启动。大型设备启动瞬时，存在对地泄漏电流，引起装置报警动作。解决方法：为防止该类情况误动作发生,应将探测装置的脱扣时间增大。(3)负载侧正常剩余电流超过探测器动作电流设定值。解决方法：根据现场实际情况，正确设置动作电流大小。动作电流值的确定，往往要根据现场回路后负载的正常剩余电流的值来确定。实际应用的电力系统，不同回路的正常剩余电流往往是不同的。例如，探测器动作电流值设定为100mA，一般像台式计算机正常的剩余电流为3～4mA,如果后面接几十台计算机,并带有其他一些设备，则有可能引发误动作，所以可使用增大动作电流值的办法解决该类问题。(4).分级保护应用原则。系统应用中常有分级保护，常见2～3级，上下级的选择性原则：
