SYF1A3电气火灾监控探测器安装使用说明书

组合式电气火灾监控探测器使用说明书
本说明书详细介绍了组合式电气火灾监控探测器的使用方法和注意事项。

首先，使用前请确保已经阅读并理解说明书中的所有内容。

在安装和使用过程中，必须遵守所有的规定和操作流程。

其次，在安装过程中需要注意以下几点：
1. 安装前请先检查设备是否完好并确保能正常使用。

2. 安装位置应该远离易燃物体，不要覆盖，遮挡或避光区域。

3. 安装高度应根据房屋结构和可靠性要求而定，但一般不得低于1.5米。

4. 请用扭力扳手按照说明书上的扭力要求拧紧螺钉和连接器。

5. 安装过程中必须断电。

6. 安装完成后进行电气连接测试。

最后，在使用过程中需要注意以下几点：
1. 需要定期检查设备是否存在故障或损坏，如果发现异常及时处理。

2. 不要对设备进行拆卸或改动。

3. 清洁设备时需要注意避免使用液体或有害化学物质，以免对设备造成损害。

4. 如果设备长时间不使用，请将其存放在干燥，通风良好的环境中。

5. 设备在使用过程中如遇到问题，请及时停止使用并向售后服务人员寻求帮助。

总之，组合式电气火灾监控探测器是一款重要的安全设备，在使用过程中需要格外注意安全和操作规范。

电气火灾监控系统的设计、安装、使用来自：中国消防资源网作者：天梭电气总工王菊生经过几年来的推广，使用，电气火灾监控系统在大型工程，人员密集的场所中的应用越来越广泛，国家的相关规范也越来越完善。

但如何合理应用，如何根据产品的性能进行选择，长期以来都没有比较权威的规定，致使产品五花八门，性能各异，增加了用户的很多没有必要的投资。

也降价了产品的可信任度。

一：国家相关规范：（高规、建规、民规）：《高规》1.1高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统；除住宅、商住楼和住宅部分、游泳池、溜冰场外，建筑高度不超过100m的一类高层建筑的下列部位应设置火灾自动报警系统；《建规》2.1 下列场所宜设置漏电火灾报警系统：1)按一级负荷供电且建筑高度大于50m的乙、丙类厂房和丙类仓库；2)按二级负荷供电且室外消防用水量大于30L/s的厂房（仓库）；3)按二级负荷供电的剧院、电影院、商店、展览馆、广播电视楼、电信楼、财贸金额楼和室外消防用水量大于25L/s的其他公共建筑；4)国家级文物保护单位的重点砖木或木结构的古建筑；5)按一、二级负荷供电的消防用电设备。

2.2下列场所应置火灾自动报警系统：1)任一层建筑面积大于1500㎡或总建筑面积大于3000㎡的制鞋、制衣、玩具等厂房。

《民规》3.1建筑物的电源进线或配电干线分支处的接地故障报警应符合下列规定：1)住宅、公寓等居住建筑应设置剩余电流动作报警器。

3.2下列民用建筑应设置火灾自动报警系统：1）高层建筑：①有消防联动控制要求的一、二类高层住宅的公共场所；②建筑高度超过24m的其他高层民用建筑，以及与其相连的建筑高度不超过24m的裙房。

2）多层及单层建筑：①9层及9层以下的设有空气调节系统，建筑装修标准高的住宅；②建筑高度不超过24m的单层及多层公共建筑；③单层主体建筑高度超过24m的体育馆、会堂、影剧院等公共建筑；④除敞开式汽车库以外的Ⅰ汽车库，高层汽车库、机械式立体汽车库、复式汽车库，采用升降梯作汽车疏散口的汽车库。

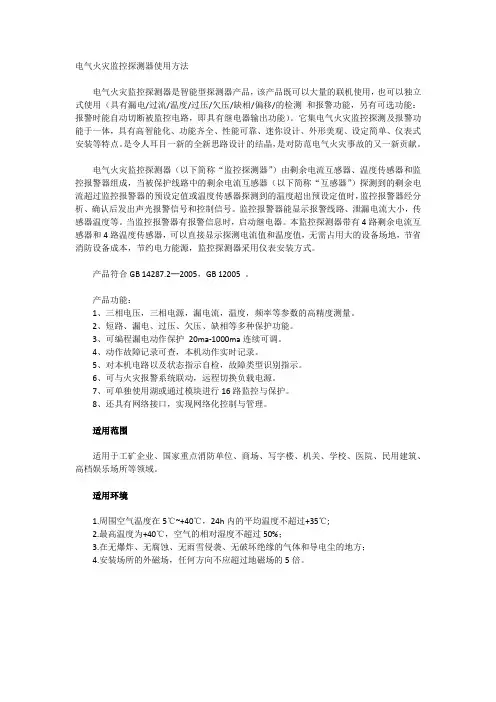

电气火灾监控探测器使用方法电气火灾监控探测器是智能型探测器产品，该产品既可以大量的联机使用，也可以独立式使用（具有漏电/过流/温度/过压/欠压/缺相/偏移/的检测和报警功能，另有可选功能：报警时能自动切断被监控电路，即具有继电器输出功能）。

它集电气火灾监控探测及报警功能于一体，具有高智能化、功能齐全、性能可靠、迷你设计、外形美观、设定简单、仪表式安装等特点。

是令人耳目一新的全新思路设计的结晶，是对防范电气火灾事故的又一新贡献。

电气火灾监控探测器（以下简称“监控探测器”）由剩余电流互感器、温度传感器和监控报警器组成，当被保护线路中的剩余电流互感器（以下简称“互感器”）探测到的剩余电流超过监控报警器的预设定值或温度传感器探测到的温度超出预设定值时，监控报警器经分析、确认后发出声光报警信号和控制信号。

监控报警器能显示报警线路、泄漏电流大小，传感器温度等。

当监控报警器有报警信息时，启动继电器。

本监控探测器带有4路剩余电流互感器和4路温度传感器，可以直接显示探测电流值和温度值，无需占用大的设备场地，节省消防设备成本，节约电力能源，监控探测器采用仪表安装方式。

产品符合GB 14287.2─2005，GB 12005 。

产品功能：1、三相电压，三相电源，漏电流，温度，频率等参数的高精度测量。

2、短路、漏电、过压、欠压、缺相等多种保护功能。

3、可编程漏电动作保护20ma-1000ma连续可调。

4、动作故障记录可查，本机动作实时记录。

5、对本机电路以及状态指示自检，故障类型识别指示。

6、可与火灾报警系统联动，远程切换负载电源。

7、可单独使用湖或通过模块进行16路监控与保护。

8、还具有网络接口，实现网络化控制与管理。

适用范围适用于工矿企业、国家重点消防单位、商场、写字楼、机关、学校、医院、民用建筑、高档娱乐场所等领域。

适用环境1.周围空气温度在5℃~+40℃，24h内的平均温度不超过+35℃;2.最高温度为+40℃，空气的相对湿度不超过50%；3.在无爆炸、无腐蚀、无雨雪侵袭、无破坏绝缘的气体和导电尘的地方；4.安装场所的外磁场，任何方向不应超过地磁场的5倍。

**型电气火灾监控设备安装使用说明书成都安吉斯智能设备有限公司一、概述因供电线路或用电设备绝缘损坏引发的接地电气火灾的例子不胜枚举，为了有效减少电气火灾，**型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有高智能、小型化、多功能、高可靠性、简单实用等特点，该控制器采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。

**型电气火灾监控设备可配接我公司的**型电气火灾探测器和其他任意厂家的电气火灾探测器，组成大容量电气火灾探测报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。

二、控制器构成、工作原理、主要技术指标控制器由主机板、电源及显示板组成，其构成框图如下：图一、控制器构成框图工作原理：电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，抵消电池的自放电，保证电池供电时的容量。

主机电路由单片机、程序存储器、接口扩展电路组成。

单片机采用78E58B，功能强，指令丰富，是广为应用的优秀机种。

程序存储器64K。

人机对话电路主要由按键输入电路，时钟电路，显示驱动电路及数码管显示电路。

通过这些电路可输入操作指令，输出报警或指示信息。

监控设备采用模块化结构设计，主机板和回路板通过CAN总线通讯，壁挂式结构可接4个监控回路，监控回路最大可扩展至16路。

回路板和探测器之间采用两总线RS485通讯，每个回路可接63支我公司的**型电气火灾探测器，组成大容量电气火灾探测报警系统。

接口电路的输入信号经AD转换后或数字解码后送入单片机进行处理。

主要技术指标：1、监控设备结构采用壁挂式机箱，可配接探测器容量为63×4＝252支探测器，监控设备最大可配接探测器数量为63×16＝1008支探测器。

技术交底记录技术交底记录2013年11月25日工程名称南湖东站分部工程建筑智能化分项工程名称：电气火灾监控探测器安装三、基本介绍①背光液晶显示；②7个指示灯；③小键盘；④AC220V电源接线端子；⑤保险座；⑥485通讯接线端子；⑦8路传感器接线端子；⑧4路无源触点输出端子；⑨2个导轨卡扣。

技术负责人交底人程红军接受人2013年11月25日工程名称南湖东站分部工程建筑智能化分项工程名称：电气火灾监控探测器安装四、接线电源、通讯线及传感器接线：LA&LB: 接通讯总线；I1---I4: 4路电流信号输入端，由I1至I4连续接，中间不能有空点；I5---I8: 4路温度信号输入端，由I5至I8连续接，中间不能有空点；GND: 信号输入公共端；L&N: AC220V电压输入；CO&NC&NO: 4路无源触点输出。

技术负责人交底人程红军接受人2013年11月25日工程名称南湖东站分部工程建筑智能化分项工程名称：电气火灾监控探测器安装动作于脱扣时脱扣器接线方式如下图：电源由外部提供，电源类型根据脱扣器要求选择备注：☉电源线：采用1.0mm²铜芯绝缘导线或铜芯电缆（RBV型），电压等级≧250V。

☉接线要求：所有线头均剥开8mm，软芯线需压接带绝缘套管的线鼻子，防止线路短路或漏电。

当有接线头时，所有线头均剥开50mm，挂锡后焊接，并用绝缘套管缩封，防止线路短路或漏电。

☉我方施工的五个站房所有控测器的温度信号输入配电箱厂家均接错，现场我方应将此回路改接到I5温度信号输入端；技术负责人交底人程红军接受人2013年11月25日工程名称南湖东站分部工程建筑智能化分项工程名称：电气火灾监控探测器安装工程布线示意图注：☉此图为标准布线图，可根据现场情况适当增加主分支干线，但最多不能超过4路；☉工程布线上每条回路最多配接128台探测器。

技术负责人交底人程红军接受人。

火灾探测器使用说明一、安装位置选择：1.火灾探测器应在安装位置可靠的地方，如天花板或墙壁上，远离电器设备产生的磁场或干扰源。

2.安装位置应选择在有可能发生火灾的区域，如厨房、电气机房、化学品存储区和电器设备周围等。

3.确保火灾探测器可以覆盖到需要检测的区域，通常一个房间需要安装一个火灾探测器，大型场所可能需要多个火灾探测器。

二、安装步骤：1.选择合适的安装位置，并使用螺丝将火灾探测器固定在天花板或墙壁上。

注意确认安装位置是否与灰尘和空气流动影响性能。

2.连接电源，通常火灾探测器使用电池或与电源系统连接。

如果使用电池，请确保电池电量充足并定期更换。

3.连接报警系统或警铃，使火灾探测器可以及时向用户发出警报，通常通过有线或无线方式连接报警设备。

三、日常维护：1.定期检查和测试火灾探测器的功能是否正常，通常每三个月进行一次测试，确保探测器和警报设备都处于正常工作状态。

2.常驻人员应接受相关培训，学习如何正确使用和维护火灾探测器，并知道处理火灾紧急情况的应急措施。

3.发现探测器损坏或出现故障时，应立即更换或修复，确保火灾探测器始终处于正常工作状态。

四、注意事项：1.火灾探测器不应用于高温、潮湿或空气中有腐蚀性化学物质的环境中，以免影响其性能和寿命。

2.在短时间内使用大量烟雾或其他气溶胶物质进行测试时，应注意火灾探测器可能会触发警报，尽量避免在测试过程中误触发误报警。

3.定期整理探测器周围的杂物，保持探测器的敏感性和灵敏度。

4.在安装或维护火灾探测器时应断开供电，防止发生触电、短路等意外事故。

总之，火灾探测器的正确使用和维护对于预防火灾的发生至关重要。

用户应遵循制造商提供的具体使用说明，并注意定期检查和测试，确保火灾探测器始终处于正常工作状态。

同时，建立健全的火灾应急预案和培训措施，提高人员的火灾应对能力，确保火灾探测器能够及时有效地发挥作用，保护人员和财产的安全。

电气火灾监控设备使用说明一、设备概述电气火灾监控设备是一种用于监控电气设备是否发生火灾的专用设备。

它通过感应电气设备发生火灾时产生的烟雾、震动、温度等异常信号，进行实时监测和报警，以便及时采取措施避免火灾危害。

本使用说明将详细介绍设备的安装、使用和维护等方面的内容，以确保用户正确、安全地使用设备。

二、设备安装1.安装位置选择：设备应安装在电气设备周围，离火源较远的位置。

要避免阳光直射、室温过高或通风不畅的地方，以免误报。

2.安装固定：设备可采用螺丝或专用支架进行固定。

固定时应确保设备稳固，不得晃动。

3.设备电源：设备工作时，应接通外部电源，确保设备正常运行。

4.其他配件：根据需要，选择合适的配件进行安装，如传感器延长线、接地线等。

三、设备使用1.开机检查：确认设备连接稳固后，接通电源开机。

设备开机后，会进行自检和初始化，待设备进入正常工作状态后，即可进行下一步操作。

2.参数设置：设备具备多种参数可以设置，如温度报警阈值、烟雾灵敏度等。

用户可以根据实际需要，通过操作面板上的按键进行参数设置。

设置完成后，按确认键保存设置。

3.设备监控：设备在工作时，会实时监测电气设备的状态。

当监测到异常信号时，设备会发出声光报警，并将相关信息显示在屏幕上。

用户需要及时采取措施排除异常，以避免火灾危害。

四、设备维护1.定期检查：用户应定期检查设备的工作状态。

主要包括设备是否正常运行、报警系统是否灵敏、传感器是否出现故障等方面。

如发现异常情况，应及时进行处理或维修。

2.清洁保养：定期将设备表面的灰尘、污渍清洁干净，以保证设备正常运行。

3.电源保护：杜绝设备电源线被压、受潮、拉扯或遭到动物等破坏，以免影响设备正常工作。

4.保持环境整洁：保持设备周围环境整洁，不堆放杂物，以确保设备正常工作。

五、注意事项1.设备使用过程中，严禁使用硬物敲打设备，以免损坏设备零件。

2.确保设备正常工作前，不得私自拆卸或更换设备零部件。

3.如需对设备进行检修或维保，应由专业技术人员进行操作。

电气火灾监控设备使用说明书目录一、概述二、基本功能三、主要技术参数四、系统组成和原理五、基本功能与操作六、电气火灾监控设备菜单功能说明七、一般故障排除八、安装说明九、注意事项十、存贮和运输十一、包装说明十二、联系我们一、概述电气火灾监控系统是针对国内近年来电气火灾大幅上升的态势自主开发的，集报警、监视、控制、管理功能于一体的计算机测控系统。

该系统界面直观、易用性强、结构合理、可靠性高、功能较强、维护方便。

该系统可广泛应用于大型商场、生活小区、生产基地、办公大楼、商场酒店、分散设备等区域用电防火的集中管理。

该系统的采用，既极大的提高供电系统的连续性，又能把电气火灾消灭于萌芽状态，对安全用电提供了保障。

电气火灾监控设备是电气火灾监控系统的核心，可以实时地显示被监控回路的各种工作状态。

当系统出现异常时（剩余电流），监控设备将发出声、光报警信号，提醒工作人员注意；并还能显示和记录具体内容。

电气火灾监控设备执行国家标准GB 14287.1-2014《电气火灾监控设备》。

型号命名：二、基本功能电气火灾监控设备以ARM微控制器（单片机＋嵌入式软件）作总控制器，通过消防RS485连接每台探测器，对系统内所有受控回路的运行状态进行实时监控。

1、报警功能当受控回路发生异常，如：剩余电流故障（漏电），传感器故障等，电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障（漏电），并以声、光报警。

2、系统状态指示、报警功能当监控系统出现通讯故障、电源故障（主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警。

3、打印功能当受控回路出现异常（产生、报警）、系统出现故障（通讯线断路、主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警的同时，还能够通过打印机自动打印出故障信息报表。

4、遥测功能电气火灾监控设备能够实时检测每个受控回路的工作状态，显示各个受控回路的剩余电流值。

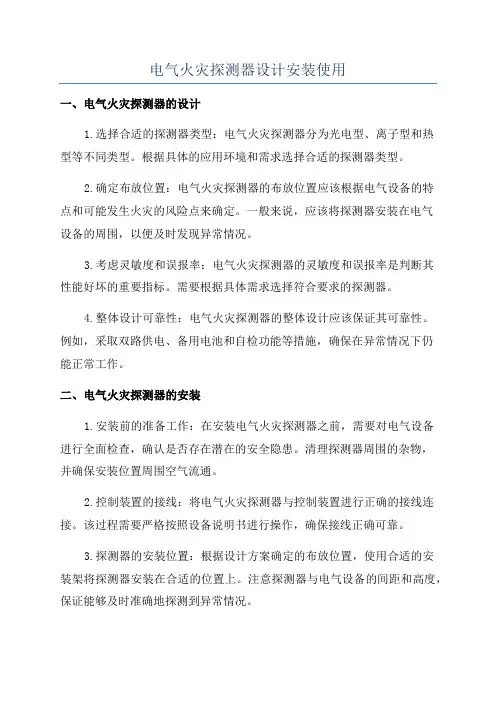

电气火灾探测器设计安装使用一、电气火灾探测器的设计1.选择合适的探测器类型：电气火灾探测器分为光电型、离子型和热型等不同类型。

根据具体的应用环境和需求选择合适的探测器类型。

2.确定布放位置：电气火灾探测器的布放位置应该根据电气设备的特点和可能发生火灾的风险点来确定。

一般来说，应该将探测器安装在电气设备的周围，以便及时发现异常情况。

3.考虑灵敏度和误报率：电气火灾探测器的灵敏度和误报率是判断其性能好坏的重要指标。

需要根据具体需求选择符合要求的探测器。

4.整体设计可靠性：电气火灾探测器的整体设计应该保证其可靠性。

例如，采取双路供电、备用电池和自检功能等措施，确保在异常情况下仍能正常工作。

二、电气火灾探测器的安装1.安装前的准备工作：在安装电气火灾探测器之前，需要对电气设备进行全面检查，确认是否存在潜在的安全隐患。

清理探测器周围的杂物，并确保安装位置周围空气流通。

2.控制装置的接线：将电气火灾探测器与控制装置进行正确的接线连接。

该过程需要严格按照设备说明书进行操作，确保接线正确可靠。

3.探测器的安装位置：根据设计方案确定的布放位置，使用合适的安装架将探测器安装在合适的位置上。

注意探测器与电气设备的间距和高度，保证能够及时准确地探测到异常情况。

4.探测器的定位并固定：安装好探测器后，需要进行定位和固定。

确保探测器不会因为外力的影响而发生移动，从而影响正常工作。

三、电气火灾探测器的使用1.启动和关闭探测器：在使用电气火灾探测器之前，需要按照说明书正确启动探测器设备。

在不需要使用时，应将探测器关闭，以延长使用寿命。

2.定期进行维护和检查：定期对电气火灾探测器进行维护和检查，包括清洁探测器表面、检查电源线路和电池情况等。

如发现故障或异常应及时修复或更换。

3.对报警信号进行响应：当电气火灾探测器发出报警信号时，需要立即采取相应的措施。

例如，关闭相关电源、通知相关人员和消防部门，尽快处理火灾风险。

4.记录和分析报警情况：对电气火灾探测器的报警情况进行记录和分析，可以了解设备的安全性能，提高安全工作的质量。

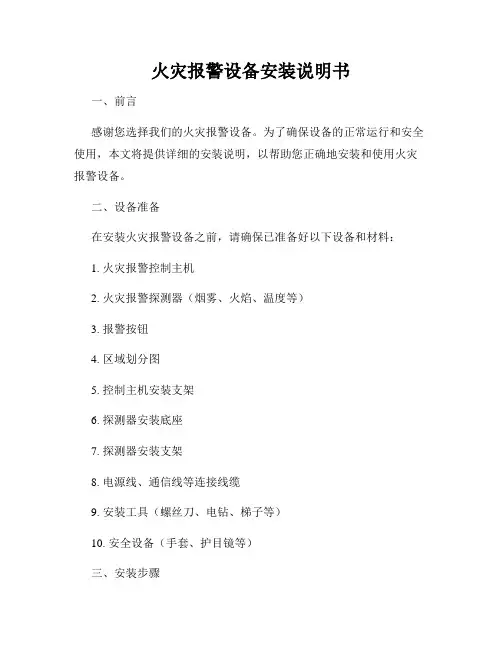

火灾报警设备安装说明书一、前言感谢您选择我们的火灾报警设备。

为了确保设备的正常运行和安全使用，本文将提供详细的安装说明，以帮助您正确地安装和使用火灾报警设备。

二、设备准备在安装火灾报警设备之前，请确保已准备好以下设备和材料：1. 火灾报警控制主机2. 火灾报警探测器（烟雾、火焰、温度等）3. 报警按钮4. 区域划分图5. 控制主机安装支架6. 探测器安装底座7. 探测器安装支架8. 电源线、通信线等连接线缆9. 安装工具（螺丝刀、电钻、梯子等）10. 安全设备（手套、护目镜等）三、安装步骤1. 确定安装位置根据区域划分图和实际情况，选择合适的位置安装火灾报警设备。

安装位置应远离易燃物品，避免受潮和高温环境。

同时，设备应安装在易于触及和操作的位置，以便紧急情况下的报警操作。

2. 安装控制主机将控制主机安装支架固定在合适的位置上，然后将控制主机放置在支架上，并确保与电源线和通信线等连接线缆连接良好。

3. 安装报警探测器根据区域划分图，确定各个区域的火灾报警探测器的安装位置。

将探测器安装底座安装在合适的位置上，然后将探测器安装支架安装在底座上。

最后，将探测器固定在安装支架上，并确保与控制主机连接稳固。

4. 安装报警按钮根据实际情况，确定报警按钮的安装位置。

将报警按钮安装在容易寻找和按压的位置上，并确保与控制主机连接正常。

5. 连接电源线和通信线根据接线图，将电源线和通信线等连接线缆连接到控制主机和各个报警设备上。

确保连接正确且牢固。

6. 电气连接检查完成所有安装步骤后，检查控制主机和报警设备的电气连接是否正确，确保无短路、断路等情况发生。

7. 开启系统测试在安装完成后，进行系统测试。

将系统切换为测试模式，依次触发各个探测器和报警按钮，确保设备报警正常，并及时清除报警状态。

8. 完成安装当系统测试通过后，确认一切正常后，即可完成安装。

四、注意事项1. 在安装和操作过程中，务必佩戴好安全设备，如手套、护目镜等，确保人身安全。

电气火灾监控探测器使用方法
1.安装位置选择
2.探测器的连接
将电气火灾监控探测器与电气设备或线路进行连接，确保探测器能够正常接收电气设备或线路传递的信息，并及时发出警报。

3.电源供应
4.监控系统配置
将电气火灾监控探测器配置到监控系统中，确保能够实时监测探测器的工作状态和收集到的数据。

监控系统可以是一个中央控制仪或者一个电脑软件程序，可以通过它来进行控制和管理。

5.警报设置
设置电气火灾监控探测器的警报条件和警报方式。

当探测器监测到火灾风险或异常情况时，应能够及时发出警报。

可以设置警报方式为声音、光闪烁、信息推送等，根据实际需求选择合适的警报方式。

6.系统维护
定期对电气火灾监控探测器进行维护和检查。

包括清理探测器的灰尘和杂质，检查各个连接部位的接触是否良好，确保探测器能够正常工作。

7.提供培训和教育
对使用电气火灾监控探测器的相关人员进行培训和教育，使其了解探测器的使用方法和注意事项。

确保相关人员能够正确地操作和维护电气火灾监控探测器，并在需要时能够及时采取适当的措施。

总结：
电气火灾监控探测器是一种用于监测电气设备或电气线路中的火灾风险的探测设备。

使用电气火灾监控探测器时，需要选择合适的安装位置，正确连接探测器，接入可靠的电源供应，并配置好监控系统。

设置警报方式和条件，定期维护和检查探测器，同时进行培训和教育。

通过正确地使用电气火灾监控探测器，能够及时发现并防止电气火灾的发生，保障人员和设备的安全。

组合式电气火灾监控探测器使用说明书
组合式电气火灾监控探测器使用说明书
一、产品概述：
本产品是一种针对电气火灾监控的组合式探测器，能够对电气设备进行实时监测，一旦出现电气火灾，能够迅速响应并发出报警信号，以防止火灾扩散。

二、产品安装：
1. 确定安装位置：应根据电气设备的特点，选定安装位置，使探测器能够全面覆盖监测区域。

2. 安装探测器：将探测器安装在固定底座上，并利用螺丝固定。

3. 连接电源：将探测器与电源连接，并确认连接牢固可靠。

三、产品使用：
1. 接通电源：将电源开关接通，探测器开始工作。

2. 探测火灾：一旦探测到电气火灾，探测器会立即发出报警信号。

3. 处理报警：在听到报警信号后，应迅速采取措施处理火灾，以保护设备和人员安全。

四、产品维护：
1. 定期检查：应定期检查探测器的工作状态，确保其正常工作。

2. 清洁保养：应定期对探测器进行清洁保养，防止灰尘和污垢的积累影响探测器的工作。

五、产品注意事项：
1. 本产品仅适用于监测电气火灾，不得用于其他用途。

2. 本产品仅适用于专业人员安装和维护，不得私自拆卸和修理。

3. 本产品使用过程中要严格按照说明书操作，以免影响产品的性能和寿命。

六、产品技术参数：
1. 工作电压：AC220V
2. 探测距离：≤10米
3. 报警方式：声光报警
4. 工作温度：-10℃~60℃
5. 工作湿度：≤90%RH
本产品由XX有限公司生产，如需了解更多产品信息，请咨询客服。

J B-LG-YS4800系列火灾报警控制器(联动型)安装使用说明书营口赛福德电子技术有限公司目录第一章概述 (2)1.1主要功能及特点 (3)1.2 技术指标 (4)第二章控制器结构及配置 (4)2.1 控制器面板说明 (4)2.2 多线制联动控制盘面板说明 (6)2.3 内部接线说明 (6)2.4 外部接线说明 (7)第三章控制器安装与调试 (10)3.1 开箱检查 (10)3.2 安装条件及方式 (10)3.3 开机检查 (10)3.4 外部设备检查 (10)3.5 接线和设置 (11)3.6 调试 (11)第四章一般用户使用说明 (12)4.1 火警信息及处理 (12)4.2 故障信息及处理 (13)4.3 联动信息及处理 (13)4.4 信息的查询 (13)4.5 报警声响说明 (14)4.6 基本功能 (14)4.7 控制功能 (16)4.8 复位功能 (18)第五章调试用户使用说明 (19)5.1 调试功能 (19)5.2 测试功能 (26)第六章故障处理和维护 (27)6.1 一般性故障处理 (27)6.2 打印机维护 (27)6.3 液晶维护 (28)第七章注意事项 (28)附录1 名词解释 (28)附录2 设备类型表 (29)附录3 汉字–区位码对照简表 (30)附录3 汉字–区位码对照简表（续1） (31)附录3 汉字–区位码对照简表（续2） (32)附录4 汉字拼音–区位码对照表（一级字库） (33)附录5 调试表格 (34)第一章概述本控制器是我公司充分调研消防市场需要，吸收国内外消防系统的先进理念，依照国标GB4717-2005﹑GB 16806-2006的要求和精神，设计的新一代报警联动一体化控制器。

采用模块化设计思想，具有功能强、容量大、配置灵活的特点。

采用大屏幕液晶和微型打印机，可显示和打印系统所有报警、故障及操作的汉字信息。

具有灵活、简洁的现场编程功能，适应不同工程的要求。
