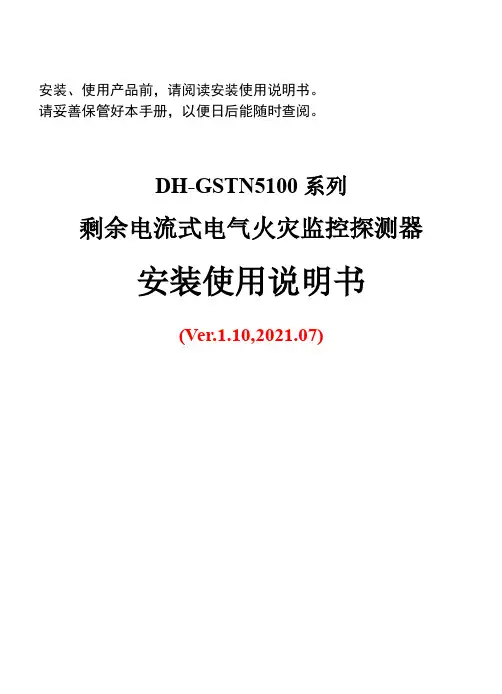

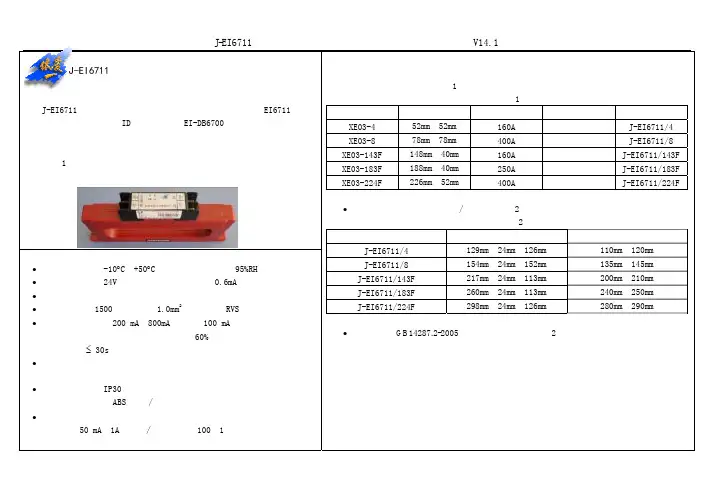

剩余电流式电气火灾监控探测器说明书

安装、使用产品前，请阅读安装使用说明书。

请妥善保管好本手册，以便日后能随时查阅。

DH-GSTN5100系列剩余电流式电气火灾监控探测器安装使用说明书(Ver.1.10,2021.07)目录一、注意事项 (1)二、概述 (1)三、主要功能特点 (2)四、技术指标 (3)五、结构特征与工作原理 (3)六、安装与布线 (8)七、使用及操作 (12)八、常见问题及处理 (15)九、报废 (15)附录：电气火灾监控系统布线 (16)一、注意事项1.剩余电流报警设定值出厂设定为300mA，应按现场的实际情况进行调整。

可用本公司电子编码器或通过本公司对应控制器进行。

2.用电子编码器设探测器的报警设定值时，必须先操作功能3再操作功能4，不能顺序颠倒。

3.安装维护时注意安全，避免发生触电事故。

4.我公司负责探测器的保修，发现问题请及时和我公司技术服务部联系，用户不得自行拆开或维修，否则后果自负。

5.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有爆炸性气体或有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。

产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动车等交通工具）。

如有特殊需求，请联系本公司相应销售人员。

二、概述DH-GSTN5100系列剩余电流式电气火灾监控探测器(以下简称探测器)均为一体式单路探测器，包含闭口圆孔型、闭口方孔型和开口圆孔型共12种规格（见表1），与本公司的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

表1DH-GSTN5100系列探测器各规格产品列表三、主要功能特点1.探测器检测低压配电线路中的剩余电流，可系统查询当前剩余电流值；报警设定值可以从50mA到1000mA间设置，调节精度为1mA。

2.通过电子编码器和电气火灾监控设备都可以实现地址编码和报警剩余电流值的设置，方便工程调试和维护。

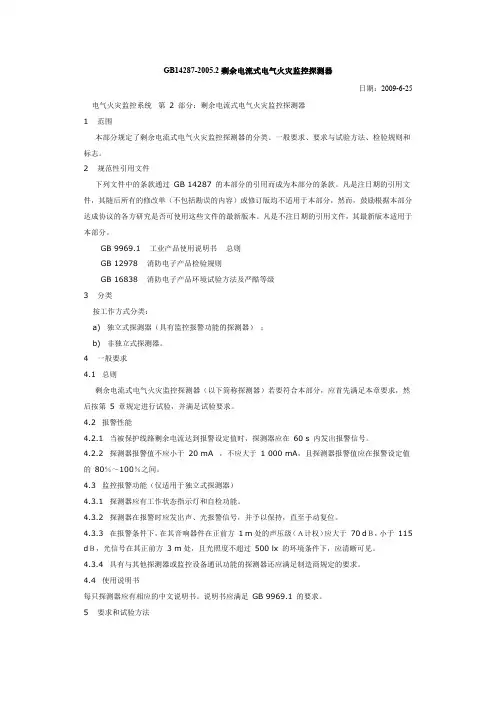

GB14287-2005.2剩余电流式电气火灾监控探测器日期：2009-6-25 电气火灾监控系统第2 部分：剩余电流式电气火灾监控探测器1 范围本部分规定了剩余电流式电气火灾监控探测器的分类、一般要求、要求与试验方法、检验规则和标志。

2 规范性引用文件下列文件中的条款通过GB 14287 的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB 9969.1 工业产品使用说明书总则GB 12978 消防电子产品检验规则GB 16838 消防电子产品环境试验方法及严酷等级3 分类按工作方式分类：a) 独立式探测器（具有监控报警功能的探测器）；b) 非独立式探测器。

4 一般要求4.1 总则剩余电流式电气火灾监控探测器（以下简称探测器）若要符合本部分，应首先满足本章要求，然后按第5 章规定进行试验，并满足试验要求。

4.2 报警性能4.2.1 当被保护线路剩余电流达到报警设定值时，探测器应在60 s 内发出报警信号。

4.2.2 探测器报警值不应小于20 mA ，不应大于1 000 mA，且探测器报警值应在报警设定值的80％～100％之间。

4.3 监控报警功能（仅适用于独立式探测器）4.3.1 探测器应有工作状态指示灯和自检功能。

4.3.2 探测器在报警时应发出声、光报警信号，并予以保持，直至手动复位。

4.3.3 在报警条件下，在其音响器件在正前方1 m处的声压级（Ａ计权）应大于70 dＢ，小于115 dＢ，光信号在其正前方3 m处，且光照度不超过500 lx 的环境条件下，应清晰可见。

4.3.4 具有与其他探测器或监控设备通讯功能的探测器还应满足制造商规定的要求。

4.4 使用说明书每只探测器应有相应的中文说明书。

说明书应满足GB 9969.1 的要求。

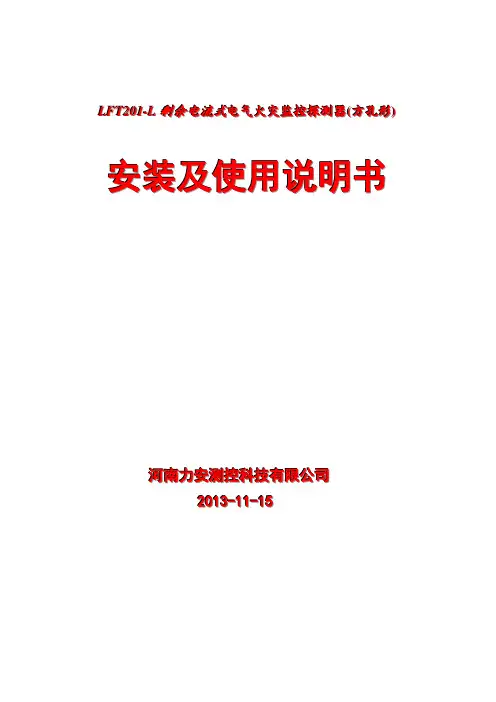

L L F F T T 220011--L L 剩剩余余电电流流式式电电气气火火灾灾监监控控探探测测器器((方方孔孔形形))安装及使用说明书河河南南力力安安测测控控科科技技有有限限公公司司22001133--1111--1155目录1、概述 (2)2、产品选型 (2)3、功能简介 (2)4、技术指标 (3)5、安装方法 (3)6、外观及安装尺寸 (6)7、面板功能及操作方法 (7)8、接线端子说明 (10)9、常见故障分析及排除 (11)10、施工布线注意事项 (11)11、运输及储存 (11)1、概述LFT201-L电气火灾监控探测器(方孔形，以下简称探测器)是用于采集多种电气火灾隐患信息的现场智能一体化终端器件，一般装于被监控配电回路主开关下方，与监控器组合或直接连接至LFZ201电气火灾监控设备，构成配电回路的一个电气火灾监控节点，对该回路主开关以下的线路和用电设备实现全面的电气火灾监控保护。

符合GB14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》和GB14287.3-2005《电气火灾监控系统第3部分：测温式电气火灾监控探测器》的标准要求。

探测器通过对配电回路的实时监测，对整个回路的漏电、温度等进行检测及管理，及时发现电气火灾隐患，能有效监控和防止电气火灾的发生。

探测器采用螺钉安装，方便快捷。

2、产品选型3、功能简介□具备1路漏电及2路温度探测功能□故障状态准确识别、故障点准确定位□多回路通信参数及地址智能识别功能□支持在线升级□具备继电器输出功能（选配）□ RS485通信方式□适用回路：线缆回路，铜排回路。

□安装方式：螺钉固定安装4、技术指标□工作电源：DC24V±20%□漏电报警：开关型输出触点，触点容量AC250V/5A□漏电预警/报警20—1200mA连续可调，误差：±5%□温度预警/报警55—140℃连续可调，误差：±5%□漏电探测1路，温度探测最大2路□功耗小于1W□与监控器或者监控设备有效通信距离最大1200m5、安装方法□探测器用螺钉安装在开关下，探测器的安装位置应保持与其他元件或箱体侧壁的距离至少为20cm。

剩余电流式电气火灾监控器1 概述剩余电流式电气火灾监控装置安装在低压配电系统中，用于检测系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。

产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。

适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB14287.2-2005《剩余电流式电气火灾监控探测器》及GB13955-2005《剩余电流动作保护装置的安装和运行》的标准。

2 适用环境工作温度：-10℃~+55℃储存温度：-20℃~+70℃相对湿度：≤95%不结露海拔高度：≤2500m污染等级：Ⅲ级，安装类别：Ⅲ级3 功能● 具有剩余电流保护、温度保护、过压保护、缺相保护、过流保护等多种保护功能；● 实时地对回路的三相电压、三相电流、频率、功率、四象限电能和基波、总谐波电能等电参量进行测量；● 提供三路开关量输入功能，可连接消防联动信号和烟雾报警信号，高可靠性地实现消防系统通过装置远程控制，强制切断故障点电源；● 继电器保护输出：具有报警输出和脱扣输出的功能，同时可将开关状态反馈到消防系统中；● 采用先进的现场总线通信技术，上位机管理软件可以实时监控现场的运行状况，及时发出报警信息；● 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数和相序，根据报警记录可以分析现场的用电情况，为消除故障提供依据；● 实时温度监控功能，对传感器进行在线检测，传感器断线、短接都会发出告警信号；● 掉电保护功能，当监控装置处于报警状态时遇到断电情况，下次上电时仍然会保持断电前的报警状态，防止由于断电、复位等原因导致的报警无效的情况；● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。

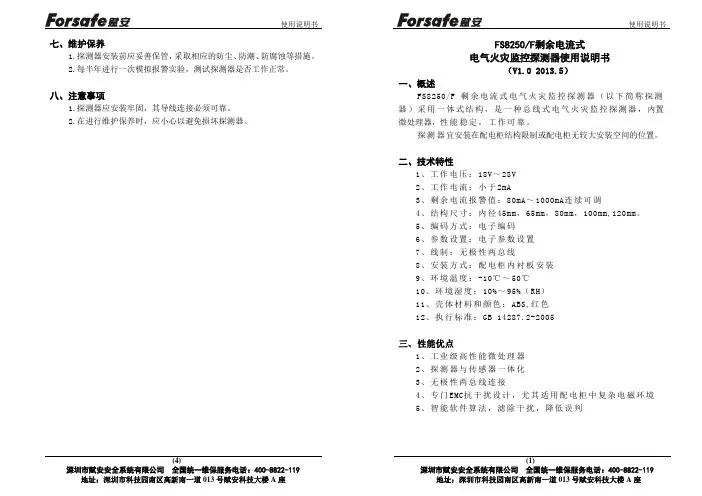

(4) (1)深圳市赋安安全系统有限公司 全国统一维保服务电话：400-8822-119 深圳市赋安安全系统有限公司 全国统一维保服务电话：400-8822-119地址：深圳市科技园南区高新南一道013号赋安科技大楼A 座 地址：深圳市科技园南区高新南一道013号赋安科技大楼A 座七、维护保养1.探测器安装前应妥善保管，采取相应的防尘、防潮、防腐蚀等措施。

2.每半年进行一次模拟报警实验，测试探测器是否工作正常。

八、注意事项1.探测器应安装牢固，其导线连接必须可靠。

2.在进行维护保养时，应小心以避免损坏探测器。

FS8250/F剩余电流式电气火灾监控探测器使用说明书（V1.0 2013.5）一、概述FS8250/F 剩余电流式电气火灾监控探测器（以下简称探测器）采用一体式结构，是一种总线式电气火灾监控探测器，内置微处理器，性能稳定，工作可靠。

探测器宜安装在配电柜结构限制或配电柜无较大安装空间的位置。

二、技术特性1、工作电压：18V～28V2、工作电流：小于2mA3、剩余电流报警值：80mA～1000mA连续可调4、结构尺寸：内径45mm，65mm，80mm，100mm,120mm。

5、编码方式：电子编码6、参数设置：电子参数设置7、线制：无极性两总线8、安装方式：配电柜内衬板安装 9、环境温度：-10℃～50℃ 10、环境湿度：10%～95%（RH） 11、壳体材料和颜色：ABS,红色 12、执行标准：GB 14287.2-2005三、 性能优点1、工业级高性能微处理器2、探测器与传感器一体化3、无极性两总线连接4、专门EMC抗干扰设计，尤其适用配电柜中复杂电磁环境5、智能软件算法，滤除干扰，降低误判(2) (3)深圳市赋安安全系统有限公司 全国统一维保服务电话：400-8822-119 深圳市赋安安全系统有限公司 全国统一维保服务电话：400-8822-119地址：深圳市科技园南区高新南一道013号赋安科技大楼A 座 地址：深圳市科技园南区高新南一道013号赋安科技大楼A 座型连接等。

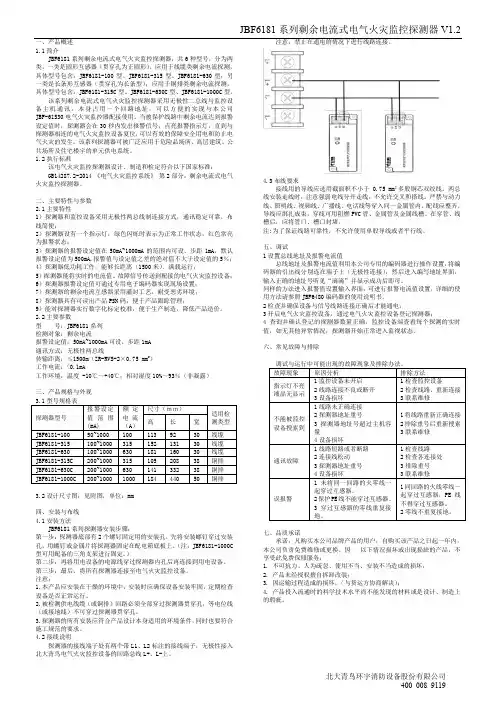

北大青鸟环宇消防设备股份有限公司 400 008 9119一、产品概述 1.1简介JBF6181系列剩余电流式电气火灾监控探测器，共6种型号，分为两类。

一类是圆形互感器（贯穿孔为正圆形），应用于线缆类剩余电流探测，具体型号包含：JBF6181-100型、JBF6181-315型、JBF6181-630型；另一类是长条形互感器（贯穿孔为长条型），应用于铜排类剩余电流探测，具体型号包含：JBF6181-315C 型、JBF6181-630C 型、JBF6181-1000C 型。

该系列剩余电流式电气火灾监控探测器采用无极性二总线与监控设备主机通讯，本身占用一个回路地址，可以方便的实现与本公司JBF-61S30电气火灾监控器配接使用。

当被保护线路中剩余电流达到报警设定值时，探测器会在30秒内发出报警信号，点亮报警指示灯，直到与探测器相连的电气火灾监控设备复位，可以有效的保障安全用电和防止电气火灾的发生。

该系列探测器可被广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。

1.2执行标准该电气火灾监控探测器设计、制造和检定符合以下国家标准：GB14287.2-2014 《电气火灾监控系统》 第2部分：剩余电流式电气火灾监控探测器。

二、主要特性与参数 2.1主要特性1）探测器和监控设备采用无极性两总线制连接方式，通讯稳定可靠，布线简便；2）探测器设有一个指示灯，绿色闪烁时表示为正常工作状态，红色常亮为报警状态；3）探测器的报警设定值在50mA~1000mA 的范围内可设，步距1mA ，默认报警设定值为500mA,报警值与设定值之差的绝对值不大于设定值的5％； 4）探测器低功耗工作，能够长距离（1500米）、满载运行； 5）探测器能将实时的电流值、故障信号传送到配接的电气火灾监控设备； 6）探测器报警设定值可通过专用电子编码器实现现场设置； 7）探测器的剩余电流互感器采用灌封工艺，耐受恶劣环境； 8）探测器具有可读出产品PSN 码，便于产品跟踪管理；9）能对探测器实行数字化标定校准，便于生产制造，降低产品造价。

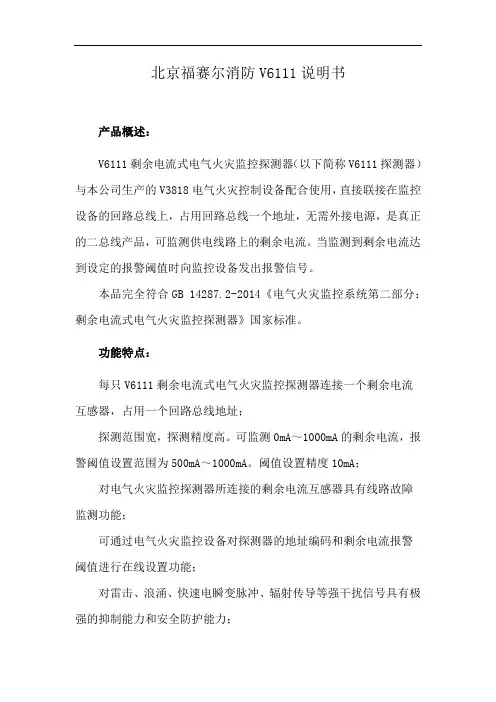

北京福赛尔消防V6111说明书产品概述：V6111剩余电流式电气火灾监控探测器（以下简称V6111探测器）与本公司生产的V3818电气火灾控制设备配合使用，直接联接在监控设备的回路总线上，占用回路总线一个地址，无需外接电源，是真正的二总线产品，可监测供电线路上的剩余电流。

当监测到剩余电流达到设定的报警阈值时向监控设备发出报警信号。

本品完全符合GB 14287.2-2014《电气火灾监控系统第二部分：剩余电流式电气火灾监控探测器》国家标准。

功能特点：每只V6111剩余电流式电气火灾监控探测器连接一个剩余电流互感器，占用一个回路总线地址；探测范围宽，探测精度高。

可监测0mA～1000mA的剩余电流，报警阈值设置范围为500mA～1000mA。

阈值设置精度10mA；对电气火灾监控探测器所连接的剩余电流互感器具有线路故障监测功能；可通过电气火灾监控设备对探测器的地址编码和剩余电流报警阈值进行在线设置功能；对雷击、浪涌、快速电瞬变脉冲、辐射传导等强干扰信号具有极强的抑制能力和安全防护能力；探测器体积小巧，便于安装。

连接回路总线及剩余电流互感器操作方便。

主要技术指标：回路工作电压：DC15V ～ DC24V 调制脉冲电流探测范围：0mA ～ 1000mA设置报警范围：500mA ～ 1000mA过线额定频率：50Hz／60Hz报警响应时间：≤10S总线通讯距离：≤1500m工作环境温度：-10℃～ +50℃环境相对湿度：≤95%RH（40±3℃）不凝露模块外形尺寸：106mm×49mm×28mm总线连接方式：无极性，两线制互感器连接方式：无极性地址编码方式：电子编码。

DN300-G型剩余电流式电气火灾监控探测器使用说明书浙江迪能电气科技有限公司目录第一章产品概述 ......................................................................................................................................... - 1 -1.1产品特点............................................................................................................................................. - 1 -1.2产品技术参数..................................................................................................................................... - 2 -第二章显示界面 ......................................................................................................................................... - 2 -2.1指示灯说明 ........................................................................................................................................ - 3 -2.2按键说明 ............................................................................................................................................ - 3 -第三章安装与接线 ..................................................................................................................................... - 3 -3.1 外形尺寸说明 ................................................................................................................................... - 4 -3.2 安装方式............................................................................................................................................ - 4 -3.3布线 ................................................................................................................................................. - 4 -3.4接线端子说明 .................................................................................................................................... - 5 -第四章使用与操作说明 ............................................................................................................................. - 6 -4.1 探测器调试操作办法........................................................................................................................ - 6 -4.1.1代码符号说明 .............................................................................................................................. - 7 -4.1.2显示参数界面说明 ...................................................................................................................... - 7 -第五章维护和保养 ................................................................................................................................... - 10 -第六章故障分析和排除 ........................................................................................................................... - 11 -第七章运输和贮存 ................................................................................................................................... - 11 -第八章包装说明 ....................................................................................................................................... - 11 -感谢您选着本公司DN300-G型剩余电流式电气火灾监控探测器!为了确保人身及系统安全，并使产品得到最佳性能，在产品安装、使用或维修前，请完整阅读及理解本手册中的内容，特别是警告和注意事项。

剩余电流式电气火灾监控探测器快速使用指南 V1.0.0浙江大华技术股份有限公司法律声明版权声明© 2018 浙江大华技术股份有限公司。

版权所有。

在未经浙江大华技术股份有限公司（下称“大华”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。

本文档描述的产品中，可能包含大华及可能存在的第三人享有版权的软件。

除非获得相关权利人的许可，否则，任何人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。

商标声明●、、、是浙江大华技术股份有限公司的商标或注册商标。

●HDMI标识、HDMI和High-Definition Multimedia Interface 是HDMI Licensing LLC的商标或注册商标。

本产品已经获得HDMI Licensing LLC授权使用HDMI技术。

●VGA是IBM公司的商标。

●Windows标识和Windows是微软公司的商标或注册商标。

●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。

责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。

●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。

出口管制合规声明大华遵守适用的出口管制法律法规，并且贯彻执行与硬件、软件、技术的出口、再出口及转让相关的要求。

就本手册所描述的产品，请您全面理解并严格遵守国内外适用的出口管制法律法规。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。

PDHD-503剩余电流式电气火灾监控探测器使用说明书（1-12路漏电）帕德赫德电气技术（深圳）有限公司网址：全国服务热线：400-803-0813本产品为智能型电子消防产品，使用前请详细阅读本说明书，并在使用前做通电测试。

如需要技术支持，请拨本公司售后服务热线电话获得技术支持，本产品如有技术升级，恕不另行通知。

目录一.概述 (1)二.使用范围 (1)三.使用条件和产品功能 (1)四.工作状态及设置说明 (2)五．安装说明 (7)六．注意事项 (9)七．两种不同接地方式的剩余电流监控保护系统应用 (9)八．存贮和运输 (10)九．售后服务 (10)概述PDHD-503本产品是一种智能型剩余电流式火灾监控探测器，它采用32位微型控制器、可全天候有效地监控被保护电气线路中由于漏电可能发生的火灾隐患，实时处理当前剩余电流值，将监测到的异常参数通过CAN总线通讯网络发送到监控中心。

同时发出声光报警信号，及时提醒工作人员检查故障，排除可能发生的电气隐患，防止重大事故的发生。

PDHD-503本产品实时监控度高、可靠性强，具有小型化、集成度高、功能齐全、简单实用、安装方便等特点。

本机采用1路4位数码管显示，亮度高，适合安装在恶劣的工作环境下。

二.使用范围PDHD-503剩余电流式火灾监控探测器依据GB14287.2—2014《电气火灾监控系统第二部分：剩余电流式电气火灾监控探测器》而设计，并符合本标准要求。

可广泛应用于工厂、学校、大型库房、办公室、商业建筑、宾馆、民用住宅及综合娱乐场所等电气火灾发生几率大、电气线路复杂的变电系统中。

但本产品不适用于易燃易爆和强腐蚀性环境。

剩余电流式电气火灾监控探测器，即可以为保护相对独立的用电区域而单独安装，也可以联网组成电气火灾监控报警系统。

三.使用条件和产品功能1、本产品的正常使用条件环境温度：-10℃—+50℃，24小时平均温度不超过35℃；相对湿度：10%—95%；海拔高度：小于4000米；污染等级：Ip3，无霜雪雨水侵蚀；2、主要技术参数额定工作电压：Ac220V50HZ；最大功耗：5W；报警输出：无源开关（俗称触点），触点最大容量220V5A；报警光讯号：红色LED；故障光讯号：黄色LED；报警声讯号:72db—115db；报警设定值：300mA—1000mA连续可调，最小可调1mA；漏电报警误差：设定值的80%—100%；四.工作状态及设置说明剩余电流式电气火灾监控探测器正常运行时无需人工干预。

1 概述DH-YKS4920系列剩余电流式电气火灾监控探测器（以下简称探测器）使用成熟的总线技术，交流220V供电，工作稳定可靠。

既可以独立使用；又可以连接到DH-YKS4900电气火灾监控设备的总线上，组成电气火灾监控系统。

探测器按测量额定电流量可分为六种产品，见下表。

探测器型号剩余电流互感器型号过线额定电流DH-YKS4920 DH – ZCT（20L）≤50ADH-YKS4921 DH – ZCT（30L）≤100ADH-YKS4922 DH – ZCT（50L）≤225ADH-YKS4923 DH – ZCT（70L）≤400ADH-YKS4924 DH – ZCT（90L）≤800ADH-YKS4925 DH – ZCT（110L）≤1000A2 技术指标⑴工作电压：AC220V⑵工作电流：< 10mA⑶额定动作：300m A～1000m A（步进100mA）⑷报警触点容量：0.5A/250V AC，1A/30V DC⑸脱扣触点容量：3A/250V AC，3A/30V DC⑹过线电流：50A～1000A⑺过线电压：< 660V AC⑻过线额定频率：50Hz～60Hz⑼总线地址范围：1～1273 面板说明3.1 按键说明消声：停止探测器的报警声响。

复位：清除所有报警、故障信息，使探测器恢复到正常监控状态。

↑↓：项目选择键确认：操作项目的确认。

功能：进入功能操作界面。

自检：检查指示灯和声响。

试验：检查剩余电流互感器及连接线是否正常。

注：按键的具体功能和操作方法请参阅其它章节的详细说明。

3.2 指示灯说明报警：处于报警状态。

脱扣输出：脱扣触点处于闭合状态。

故障：处于故障状态。

试验：处于试验状态。

运行：处于运行状态。

断电：检测到断路器后无AC220V。

4 接线说明4.1 接线见下图124.2 接线端子说明⑴互感器端子（S1、S2、S1t、S2t）：连接剩余电流互感器的端子（S1、S2、S1t、S2t）。
