华尔电子接收机神五开机无显示 [华尔卫星数字电视接收机ＬＮＢ的供电电路和保护电路的原理及维修]一台已使用五年的华尔HY2000型卫星数字电视接收机，因故障返修。
用户自述收不到信号。
连接电源试机时，机上数码管显示正常。
首先考虑可能是用户误将接收机恢复默认设置，因而接收不到目前中星六号的节目，只要重新调整一下就可以了。
当接入卫星天线和电视后，却发现接收机开机后机上按键和遥控全部失灵，随即显示“LNB电源短路”。
至此，调整已不能解决问题，只得转入维修程序。
因为数字卫星接收机从面世之日起，就蒙着一层神秘的面纱，各档次机种从不附带原理图。
附图是根据主板绘出的相关电路原理图。
该机属ST5500系列单芯片机。
从绘出的电路原理分析，该机设计有完善的高频头电源通断控制（可由菜单相应选项控制）和过流保护功能。
相关电路中除U9、VQ19、R9、R10和C147（元件编号全部为电路板实际位号）外，全部为贴片元件。
VQ1、U9、R1、R2、R3受ST芯片内置CPU控制，完成水平或垂直极化电源转换；R9，R10为过流检测元件；R5、R7、R6、R8、VQ2、VQ3为过流检测电平转换和相关偏置元件。
当LNB供电电流增大时，R9、R10上的压降增大，随之VQ2进入放大状态而导通，VQ3因b极因高电平而饱和，使c极呈低电平。
ST5500的103脚随之被拉低，按其内置CPU电路逻辑判定为LNB电源短路，其102脚输出0V低电平执行保护。
此时，VQ6、VQ19截止，LNB电源被切断，避免主电源因严重过流而损坏。
同时输出屏幕提示字符，显示：LNB电源短路。
Q6为正常选定关闭高频头电源和保护起控的共同执行控件。
机器正常工作时，b保持高电平，人为选定和保护起控时为低电平。
检查相关元件，R9、R10、VQ19因严重过流而损毁，U9损坏。
U9以原型号件更换；VQ19为PNP管型号B772，无同型号元件用TIP42C代用；R9、R10以烧黑碳化，经过选试，单电阻4.7Ω时过流取样值基本正常，短路时可以及时起控。

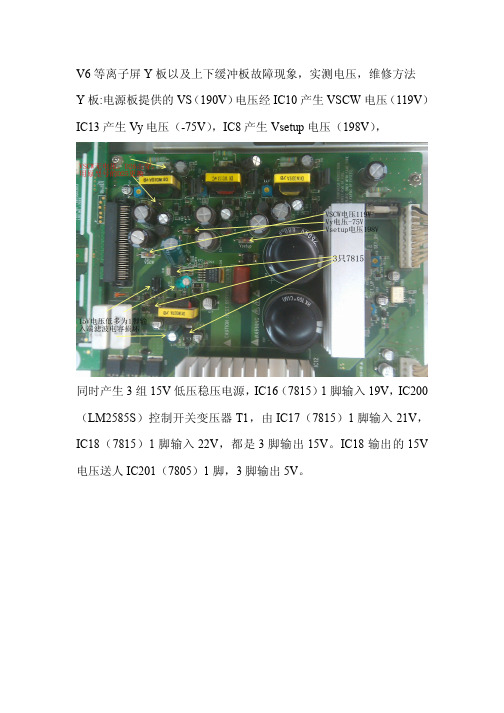

V6等离子屏Y板以及上下缓冲板故障现象，实测电压，维修方法Y板:电源板提供的VS（190V）电压经IC10产生VSCW电压（119V）IC13产生Vy电压（-75V），IC8产生Vsetup电压（198V），同时产生3组15V低压稳压电源，IC16（7815）1脚输入19V，IC200（LM2585S）控制开关变压器T1，由IC17（7815）1脚输入21V，IC18（7815）1脚输入22V，都是3脚输出15V。
IC18输出的15V 电压送人IC201（7805）1脚，3脚输出5V。
维修中可测量各15V电压是否正常，如果电压低多为1脚输入端滤波电容损坏，更换即可。
IC18输入输出电压低，测输入输出见阻值为几十欧，多为IC损坏，直接更换即可。
当Y板供电正常，图像不正常时，如果测VSCW119V很低或无电压，多为缓冲板损坏，可拔下缓冲板开机如电压恢复，检修缓冲板即可。
如VSCW电压还是没有，多为VSCW电压整流管D26击穿，更换（原型号不好找，可用D25（原型号）替代，D25（尖峰吸收）可用其他型号替代）。
缓冲板易损，上缓冲板插排输入端，+5V：5V。
DATA_I：0.05V（来自IC5的18脚。
CLK：0.33V（来自IC5的16脚）。
LE：1.96V（来自IC5的14脚）。
OC1：2.02V（来自IC5的12脚）。
OC2：2.93V（来自IC5的11脚）。
下缓冲板输入插排输入端除DATA_I端，都是同上缓冲板并联。
DATA_I（数据）信号流程：由IC5的18脚输出送至上缓冲板DATA_I 端后进入IC1的85脚，经IC1内部处理后由91脚输出至IC2的85脚，再由91脚输出，同样流程进入IC3—IC8。
下缓冲板输入DATA_I（0.34V）电压可由上缓冲板测试点DATA_OUT 测量。
当IC1—IC8中任意一个IC损坏，IC本身以及之后的IC都不能正常工作，严重的可引起花屏（例如，当应该显示频道号时，会产生频道显示部位上下满屏彩色竖条，即水平扫描不能正确定位）。
广播电视“户户通”接收设备日常维修维护作者：袁杰来源：《中文信息》2019年第10期摘要：目前我国国内各地农村地区正在实施广播电视“户户通”工程，它主要利用到了直播卫星配合无线数字地面电视像结合的综合传输方式，是基于广播电视公共服务体系的典型利国利民工程项目。
为了提高农村地区“户户通”接收设备服务运营质量，地方还需深层次强化设备日常维修维护水平，所以本文中简单总结了存在于“户户通”接收设备中的诸多常见故障现象问题及原因，并提出了多点接受设备的日常维修维护方法。
关键词：“户户通”接收设备设备故障问题日常维修维护广播电视中图分类号：G22 文献标识码：A 文章编号：1003-9082（2019）10-0002-01“户户通”是对广播电视直播卫星工程项目、广播电视机构面向地方用户服务内容的全面升级，它继“村村通”之后实现“户户通”，是典型的惠民工程，也是广播电视公共服务发展进步的真实写照。
在服务升级后，广播电视“戶户通”还应围绕相关接收设备进行定期维护管理，为实现地区服务优质均等化、信息化创造更有利条件。
一、广播电视“户户通”工程建设的现实意义广播电视“户户通”工程可满足我国农村地区群众的物质文化与精神文化需求，对促进广播电视公共服务均等化、推进信息化与农村地区经济社会发展建设都有一定好处。
目前的广播电视“户户通”工程主要采用到了直播卫星传输方式，其中的接收机即为主力设备，它可为用户提供卫星电视服务、广播服务、本地电视服务、应急广播信息接收服务、网络浏览服务以及光纤卫星电话服务6种服务于功能，整个工程内容实施促进了城乡广播电视公共服务的均等化优化，对扩大中央、自治区与当地广播电视有效覆盖面、广播电视信息有效传播都有好处，同时它促进了“三网”融合，为农村信息化发展建设提供重要技术基础，极具发展意义。
在广播电视“户户通”工程推进过程中安装了多种接收机设备机型，其中包括了卫星地面双模接收机、拥有先进芯片方案、支持CVBS图像输出的全新接收机机型等等，它们都为广播电视“户户通”工程建设贡献了巨大力量。
高速行驶中刹车时方向盘或车身抖动需要检查刹车盘刹车不良需要检查刹车片及间隙打方向盘时有异响且沉重需要检查转向器打方向时有异响、转向沉需要检查助力泵车路跑偏需要检查轮胎及定位轮胎磨偏需要检查四轮定位特殊路段方向盘与车身严重抖动需要调整、检查轮胎的动平衡空调出风口量小需要检查空调滤清器是否堵塞空调不凉需要检查空调冷媒冷启动时有BI的异响需要检查风扇皮带及辅助皮带的磨损情况启动发动机有异响，加速时异响增大需要检查曲轴及活塞的磨损情况加速无力或发动机震动需要检查火花塞的间隙、火花塞高压线、点火线圈、燃油消耗高需要确认车辆负重是否过高，检查胎压，发动机机油，空滤状况，火花塞，尾气，确认驾驶员驾驶习惯仪表盘不亮需要检查仪表线路、继电器及保险、线路及连接器、仪表盘亮度调节装置前大灯不工作需要检查前大灯相关线路、前大灯灯泡、组合开关、继电器及保险、线路及连接器行驶中TPMS警告灯亮需要检查胎压及尺寸、TPMS线路及系统刹车突然变硬需要检查刹车助力、单向阀、真空软管、发动机真空负压刹车太软需要检查刹车总泵、车油是否泄漏、软管排气行驶不平路面时有异响需要检查减震器工作状况、减震器相关螺栓的松紧度、减震器是否漏油、胎压有发动机转速，但车辆不前行需要检查变速器内部离合器是否磨损、机油及更换机油、电控系统是否有故障、油压系统换挡车后身抖动需要确认换挡时刻任何速度行驶时都有异响产生需要检查变速器内部齿轮是否磨损、内部轴承是否磨损、变速器机油离合器踏板及车身抖动需要检查手动变速器的离合器盘是否变形、离合器壳体发热变形、离合器踏板的自由行程、驾驶环境（驾驶习惯）行驶时发动机不工作需要检查CKP传感器工作状态、传感器连接器针脚、线路行驶中发动机发生噪音需要检查燃油是否异常、爆震传感器相关系统、ECU加速时发动机动力不足需要检查消音器的三元催化是否堵塞、损坏，检查使用的燃油、点火装置行驶中停车时发动机的转速不稳，熄火需要检查节气门是否积碳、检测TPS值停车时车身抖动需要检查喷油嘴工作状态、是否泄漏、是否堵塞及线路发动机温度过高需要检查水箱风扇电机工作状态、线路及水温传感器、冷却液量、谁想是否漏水、节温器工作状态应急工具：可折叠反光警示标志、尼龙拖车绳、搭电过火线、逆变器、全棉工作手套、多功能手电筒、车用保险丝、免拆补胎工具、防水胶带、绝缘胶带、灭火器、打气泵三角警示盘:在发生突发事情的时候，将它放在车后方，用于提醒后方车辆，及时避让，避免二次事故的发生。
高频头的检修发布时间：2007-09-30 15:51:08 [字号：大中小] 阅读次数：3691.高频头简介卫星电视接收机高频头（LNB）又称低噪声放大变频器，安装在卫星天线上，属室外单元，它由微波低噪声放大器、微波混频器、第一本振和第一中频前置放大器组成。
其电路框图如图5-5所示。
高频头的作用是：（1）提高系统的灵敏度。
即在天线和接收机已选定的情况下，选用合适的高频头，可提高接收机解调输入信号的载躁比C/N。
例如，宽频带高频头的增益不如窄频带高频头；双本振高频头的增益不如单本振高频头。
（2）进行频率变换。
由天线接收下来的高频卫星电视信号经高频放大器放大后送入混频器，同时本机振荡器产生的高频信号也送入混频器。
两个不同频率的信号送入混频器后，由于混频器是个非线性的器件，使天线送来的信号与本振送来的信号在混频器内进行混频差拍，从而产生第一中频信号。
C波段高频头的本振频率一般是5.15GHz，卫星电视高频信号一般是3.7～4.2GHz，本振频率减去卫星电视信号波段卫星电视信号的下行频率可得到C波段的第一中频频率，即5.15GHz-（3.7～4.2）GHz=950～1450MHz。
Ku波段卫星电视的下行频率为 10.7GHz～12.75GHz，带宽为２.05GHz，是C波段的4倍。
因此，Ku波段的高频头本振频率有几种，它的第一中频频率等于卫星电视信号下行频率减去高频头的本振频率。
不同本振频率的Ku波段高频头的接收频率和中频范围见表不同本振频率Ｋu高频头接收的频率和中频范围高频头的性能指标主要有：（1）功率增益。
C波段高频头一般在60-65dB。
（2）带内幅频特性。
带内幅频特性是指在输入电平恒定的情况下，当输入信号频率变化时，输出端电平变化的特性。
功率增益与幅频特性这两个指标是相互矛盾的，如果要求增益高，幅频特性难以保证；如果要求增益低些，可以相对改善幅频特性。
一般要求幅频特性平坦，在±1～2d B之间。
整理有IBM维修资料，准备打印出来备分用的。
IBM硬盘通病牌子型号：IBM系列硬盘故障现象：IBM硬盘IC35L040A VER07-0型号只有上半声自检音,没有下一步寻道音(通病)解决方法：进入C:\PC\IBM_LDR\A VER运行PCIBMA VR用3-3-1查看RAM版本,在菜单中选择3-5 加载与RAM版本对应的LDR, 即可！其他型号系列对应维修。
热换板修复IBM硬盘IC35L040A VER07-0硬盘接电转但是不自检加LDR和NVRAM失败，找同型号硬盘进PC3000后主轴停转，拿下电路板换到坏盘上加NVRAM后刷新固件成功，MHDD扫描满盘坏道，ERASE后正常。
CMOS检测不到有时检测时发出“用尖刀划磨砂玻璃”的声音。
活动一下硬盘数据线接口有时可以找到硬盘。
用DISKGEN2.0测试发现前面5G空间有不下15处坏道，17G后面700M空间内不下10处坏道。
检测到坏道的时候硬盘发出上述那种声音。
修理：应该是硬盘数据线接口有接触不良的情况。
用万用表测试接口各个焊点的导通情况，检查是否有虚焊，结果没有（幸亏没有，那些个引脚可不好焊），卸下线路板用软毛刷清扫，发现整个接口对于线路板而言有些上翘变形，于是反方向矫正一下。
安装完毕，发现能够正常检测到硬盘了，用DISKGEN测试发现前面5G空间只有不下3处坏道，17G后面700M空间内只有4处坏道。
运行IBM DFT362-B14，使用QUICK TEST（快速测试）检测到的坏道情况和DISKGEN的一样，提示是否修理，我选择了否，又使用ADVANCED TEST（高级测试）检测，结果相同，提示修理，我选择了“只修理坏的SECTER”，没有使用那个“磁道清零”，等待了20分钟，DFT报告修理成功。
然后用分别用DFT、DISKGEN检测都正常，在WINXP下用700M一个的DVDRIP电影文件进行填充读写操作，一切正常。
IBM当当响IBM当当响，原来是有的磁头坏了，只要用3-3-1，也就是[固件区]-[关闭磁头]-[关闭物理头]，上一排数字为总的磁头数，如关闭后，只想保留2个那么输入2，保留3个就输入3，但不能只剩1个，下面为相应的保留磁头号，如想只剩2、3头工作那么，输入2、3或3、2即可，究其当当响的原理，是因为某磁头不能读数据了，而系统还要不断的想控制它，所以就不断的访问，导致反复初寻，磁头不断归0，所以外在表现就当当响了，关闭磁头后往往要重写固件。
卫星电视接收机常见故障排查与检修(2)卫星电视接收机常见故障排查与检修1. 卫星电视信号传输原理电视台播出的视音频信号通过电缆，光缆或微波等途径传送到卫星上行站，上行站将视音频信号经过调制，变频和功率放大等技术处理后通过天馈线向卫星发射。
卫星将收到的上行信号经过频率转换，功率放大等一系列技术处理后向地球发射。
在地球表面的有效接收范围内，安装卫星信号接收天线和卫星电视接收机便可接收到通过卫星转发的电视节目。
地面接收系统大致可分为两类。
一类是家庭或团体接收，家庭接收只需要将卫星接收机输出的电视信号直接接入电视机便可收看;而团体(如厂矿宾馆或小区)接收则需将卫星接收机输出视音频信号经过调制，混合和功率放大后送入闭路电视系统方可被用户接收。
另一类是电视台(含有线电视台)。
此类接收系统由于节目套数多，质量要求高，功能比较多，故对信号的处理要求复杂一些。
2.卫星电视信号接收原理卫星电视信号接收系统主要包括三个部分，即天馈系统卫星电视接收和信号处理系统。
下面分别对这三个部分的工作原理和信号流程做一下分析和说明。
3天馈系统3.1接收天线卫星信号接收属于定向接收，采用圆形抛物面天线接收卫星发射到地球的无线电信号，并利用抛物面的反射聚焦原理收集一定频率范围内的有用信号。
为了使接收信号达到最大值，需要反复调整天线的水平和俯仰角度，使接收天线的方位与卫星处于同一条轴线上。
接收信号的强弱与抛物面天线的口径有关，口径越大信号越强。
但增大天线口径需要增加经费投入，同时天线体积增加还会带来天线基础的承重问题和天线的抗风能力问题。
所以我们只能根据实际条件和需要选择天线口径。
3.2高频放大器高频放大器通常称为高频头。
前馈式天线的高频头安装在抛物面天线正前方聚焦点处的馈源上，后馈式天线的高频头安装在抛物面天线底部外的馈源上。
馈源的主要作用是收集有用的无线电信号。
高频头的主要功能是功率放大和变频。
不经过功率放大和变频，卫星下行信号无法被卫星接收机所用，即使把高频头的功能设计在卫星接收机内部或者把高频头放置在卫星接收机旁边，天线所接收的微弱信号经馈线传输衰减后，卫星接收机也无法正常工作。
变压器维修手册变压器是电力系统中十分重要的设备，负责将高压电能转换为低压电能，以供各类电气设备使用。
然而，由于长期运行和各种外部因素的影响，变压器难免会出现一些故障或问题。
本手册旨在提供一些常见变压器故障的诊断和维修方法，以帮助维修人员快速准确地解决问题。
一、变压器故障诊断1. 变压器过热变压器过热是变压器故障的常见情况之一。
其原因可能是负载过大、冷却系统故障、绝缘材料老化等。
在诊断时，需要检查变压器的温度传感器是否正常工作、冷却系统是否畅通，以及检查绝缘材料的状况。
一旦发现过热问题，应及时采取措施降低负载或修复冷却系统，以避免进一步损坏变压器。
2. 变压器漏油漏油是变压器故障的常见状况之一，通常是由于变压器密封不严或绝缘材料老化造成的。
在发现漏油问题时，首先需要检查变压器的密封件是否完好，如发现密封不严问题，应及时更换密封件。
同时，还应检查绝缘材料的状况是否需要更换，以确保变压器的正常运行。
3. 变压器放电声音放电声音是变压器故障的一种指示，通常表明绝缘有问题。
在诊断时，需进行局部放电检测，以确定问题的具体位置。
一旦发现放电问题，应及时采取绝缘处理措施修复变压器，以防止进一步损坏。
二、变压器故障维修1. 变压器绝缘处理绝缘问题是变压器故障的主要原因之一，因此维修过程中的绝缘处理非常重要。
首先，需要进行放电测试，以确定具体问题位置。
然后，根据测试结果对绝缘材料进行修复或更换。
维修结束后，还需要进行局部放电检测，以确保绝缘处理效果。
2. 变压器冷却系统维修冷却系统故障也是变压器问题的常见原因之一。
在维修过程中，需对变压器冷却系统进行全面检查。
检查包括清洁散热器、检查风扇是否正常运转以及检查冷却液的循环情况等。
一旦发现问题，应及时清洁或更换相关部件。
3. 变压器绕组维修变压器绕组是变压器的重要组成部分，如果出现问题，需及时进行维修。
维修过程中，需要检查绕组是否存在短路、开路等情况，并通过修复或更换绕组线圈来解决问题。
一、產品規格介紹LNBF SPECIFICATION MODEL NO.：FT7/FT8/FF8/FM8二、良品與不良品判別1.良品：各項特性均符合客戶的規格為良品；2.不良品：有任意一項不符合SPEC為不良品；不良品的類型及辯識A.L/G不良：低於Gain最低之要求(波段內的任意一點)；B.H/G不良：高於Gain最高之要求(波形內的任意一點)；C.DC不良：屏幕上無波形顯示；D.P-P不良：波段中最高點與最低點的差值大於要求；E.OSC不良： a.頻譜儀顯示之波形有凸波且手堵導波管仍有存在；b.綱絡儀：顯示之波形有凸波或許多尖刺；F.平滑度不良：a.頻譜儀：顯示之波段中有陡峭的波形；b.綱絡儀：顯示之波段中有陡峭波形，且超出±0.75dB/26MHZ；G. 無頻率：無法調出中心頻率或檢視不到頻率信號；H. 頻率中斷：在調LO時，數字與信號出現跳躍，有部份信號沒有；I. 高低溫頻飄：頻率在高低溫條件下，超出客戶要求范圍；J. 高低溫L/G：高低溫條件下的Gain低於客戶要求之標准；K. 高低溫H/G：高低溫條件下的Gain高於客戶要求之標准；L. 高低溫OSC：高低溫條件下的Gain在波段內有尖刺產生；M.不切換不良：切換Bias-tee開關時，屏幕上波形無變化；三、萬用表的認識1.萬用表的作用用來量測直流電壓/電流、交流電壓/電流、電阻、電容、邏輯電平、二極管、三極管和電路通斷等；2.萬用表的結構A.直流電壓測試檔區：200mV、2V、20V、200V、1000VB.交流電壓測試檔區：200 mV、2V、20V、200V、750VC.直流電流測試檔區：20uA、200 uA、2mA、20mA、200mA、2A、20AD.交流電流測試檔區：20uA、200 uA、2mA、20mA、200mA、2A、20AE.電阻測試檔區：200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ、2000MΩF.電容測試檔區：2nF、20nF、200nF、2uF、20uF、200 uFG.二極管區：3.使用方法首先請注意檢查9V電池，將ON－OFF鈕按下，如果電池不足，則顯示屏左上方會出現“”符號，還要注間測試筆孔旁符號，這是警告人要留意測試電壓與電流不要超過指示數字。
此外在使用前要先將量程放置在你想要測量的檔位。
A.直流電壓測量a.將黑表筆插入COM插孔，紅表筆插入VΩ插孔；b.將功能開關置於DCV量程范圍，並將黑表筆接在機殼上，紅表筆接於被測元件上；c.注意事項：如果不知被測電壓范圍，先將功能開關置於最高檔位並逐漸下調。
當有高位顯示為“1”時，說明已經超出量程，須將檔位調高一檔。
B.交流電壓測量a.將黑表筆插入COM插孔，紅表筆插入VΩ插孔；b.將功能開關置於ACV量程范圍，並將黑表筆接在機殼上，紅表筆接於被測元件上；c.注意事項：如果不知被測電壓范圍，先將功能開關置於最高檔位並逐漸下調。
當有高位顯示為“1”時，說明已經超出量程，須將檔位調高一檔。
C.直流電流測量a.將黑表筆插入COM插孔，當被測電流在200m A以下時紅表筆插入A插孔；b.將功能開關置於DCA量程范圍，測試筆串入被測電路中D.直流電流測量a.將功能開關置於ACA量程范圍，測試筆串入待測負載中E.電阻測量a.將黑表筆插入COM插孔，紅表筆插入VΩ插孔；b.將功能開關置於所需Ω量程上，測試筆連接到待測電阻上；c.將黑表筆接地，紅表筆接待測物的引腳，量測被測物的阻抗值；d.注意事項：當輸入開路時，會顯示過量程“1”；如果被測電阻超過所用量程，將顯示過量程“1”，須換用高量程。
當被測電阻在1MΩ以上時，萬用表須在數秒後才穩定讀數；檢測在線電阻時，須確認被測電路已關去電源，同時電容已放完電，方能進行測量；F.二極管和蜂鳴器連接性測試a.將黑表筆插入COM插孔，紅表筆插入VΩ插孔；（紅表筆為內電路“＋”極）b.將功能開關置於二極管檔，並將測試筆連接在被測二極管上，讀數為二極管正向壓降的近似值；c.將測試筆連接到待測線路兩端，如果電阻值低於70Ω，內置蜂鳴器響。
四、產品工作原理1.單一接頭雙頻之產品工作原理圖（66D、FI8、GK621、FS8…..）2.雙接頭雙頻之產品工作原理圖（FT8、7AD …）3.多接頭雙頻之產品工作原理圖（8ND 、8AD 、FM8…）MIXER RF4.單接頭單頻之產品工作原理圖五、產品維修方法與思路各項不良造成之因素： 1.無LO 不良維修DR 有無脫落、DR 本振是否正確、DR 位置是否正確、點DR 膠量、本振FET （5508）工作電壓是否正常、5508周邊電阻阻值是否正確、本振FET （5508）腳錫量是否夠等； 2.LO 中斷不良DR 位置是否正確、DR 本振是否正確、點DR 的膠量、內蓋調整螺絲旁有無毛邊、DR 表面是否有異物、調整螺絲處於不平狀態、本振FET （5508）腳錫量是否夠、5508輸入輸出端PAD 的匹配不良等；MIXER RF3.OSC不良（常溫、高低溫）內蓋底部平坦度、機殼PCB面之平坦度、電批扭力是否夠、FET接地性能、FET接地錫量、PCB內蓋走道是否有異物、PIN的高度、PAD與FET匹配不良等；4.L/G不良（常溫、高低溫）DR位置是否正確（本振強度不夠會造成整路GAIN偏低）、內蓋底部平坦度、FET接地腳錫量、PCB走道是否有異物、IF放大器（2712、2709）接地腳錫少、PCB帶寬濾波尺寸異常、各段信號線路短路或斷路、可調電阻質量發生變異、GAIN未調好等；5.P-P不良RF線路中FET與PAD結構匹配不當、混頻線路中8202與PAD結構匹配不當、IF線路中IF放大器與電阻電容匹配不當、IF放大器（2712、2709）接地腳錫少、PCB帶寬濾波尺寸異常、各段信號線路（B.P.F）短路等；6.不切換切換IC（如3211.3113.2012….）供電不正常、切換IC（如3211.3113.2012….）原材不良、切換IC打件短路、切換IC周邊電容電阻損壞(缺件.空焊.錯件)、內蓋吸波棉與IC碰觸短路、第一級FET 不良、信號PIN與接地短路、10K電阻是否空焊損壞等；7.平滑度不良（常溫、高低溫）內蓋底部平坦度、機殼PCB面之平坦度、電批扭力是否夠、PCB之FET接地腳錫量、PCB內蓋走道是否有異物、機構尺寸異常（機殼導波管的直徑）等；8.1.7Spur不良內蓋底部平坦度與厚度、機殼PCB面之平坦度、PCB內蓋走道是否有異物、PCB與內蓋之加工方法or 吸波片尺寸是否正確、電批扭力是否夠等；9.H/N不良PIN高度與角度是否正確、焊PIN錫量與時間的控制、內蓋底部平坦度、機殼PCB面的平坦度、機殼PIN孔尺寸是否符合要求、FET吃錫狀況、RF第一二級FET與PAD匹配不良、GAIN未調好等；10.DC不良檢查FET.5508.5107.主動元件電壓是否正確，PCB是否原板短路斷路等；六、元件識別1.元件認識基本電子原件：電阻（R）電容（C）電感（L）二極管（D）三極管（Q）集成塊（IC＆U）1.1電阻：1.1.1定義：在電路中起著阻止電流的作用；1.1.2電阻的形態：數字形固定電阻（含SMD電阻）色環電阻（顏色的排列）熱敏電阻（溫度系數）；1.1.3電阻單位：“Ω”中文“歐姆”單位換算關系：1MΩ＝103KΩ＝106Ω（兆歐）（千歐）（歐姆）1.1.4電阻表示符號：“”用“R”表示；。
通常電阻器允許偏差為三級：Ⅰ級誤差為±5%；Ⅱ級誤差為±10%；Ⅲ級誤差為±20%。
電阻器的標稱值和允許偏差一般都標注在電阻體上，常用標志方式有以下幾種：A.直標法：用阿位伯數字和單位符號(Ω、KΩ、MΩ)在電阻體表面直接標出阻值，用百分數直接標出允許偏差的方法為直標法，如下圖(1)所示，表示該電阻值為10K Ω，允許偏差±5%。
若電阻體表面未標出允許偏差則表示允許偏差為±20%，若直接標法，未標單位則其單位為“Ω”。
圖(1) 電阻的直標法 B.文字符號法：用阿拉伯數字和文字符號有規律的組合，表示標稱阻值和允許誤差的文字符號法。
其標稱阻值的組合規律是：阻值單位用文字符號，即用同“R ”表示歐姆，用“K ”表示千歐，用“M ”表示兆歐；阻值的整數部分寫在阻值單位標志符號前面，阻值的小數部分寫在阻值單位標志符號後面，阻值單位符號位置代表標稱阻值有效數字中小數點所在位置。
例如：5.1Ω的電阻器用文字符號表示為5R1；0.51Ω的電阻器用文字符號表示為R51；51Ω的電阻器用文字符號表示為51R ；51K Ω的電阻器用文字符號表示 為 51K 。
如圖(2)所示，表示該電阻器的阻值為5.1Ω。
圖(2) 電阻器的文字符號標稱法C.色標法：用不同的色環標注在電阻體上，表示電阻器的標稱阻值和允許偏差的一種方法稱為色標法，其顏色規定如下表（表格一）：色標法常見有四色環法和五色環法兩種。
四色環法一般用於普通電阻器標注，意義如下：從左至右第一、二位色環表示其有效值，第三位色環表示乘數，即有效值後面零個的個數，第四位表示允許誤差。
如下圖(3)所示該電阻器第一位色環是紅色，其有效值為“2”；第二位色環是紫色，其有效值是“7”；第三位色環是黃色，表示其乘數為104；第四位色環為銀色，表示其允許偏差為±10%，則該電阻器的值為270000Ω，允許偏差為±10%。
圖(3) 四色環電阻器的標注 圖(4) 五色環電阻器的標注五位色環電阻器色環標注意義如下：從左至右的第一、二、三位色環表示有效值，第四位色環表示乘數，第五位色環表示允許偏差。
如圖(4)所示，該電阻的第一位是紅色，其有效值為“2”;第二位色環為紫色，其有效值為“7“；第三位色環是黑色，其有效值為“0”，第四位色環為棕色，其乘數為101；第五位色環為棕色，其允許偏差為±1%，則該電阻的阻值為2700Ω，允許偏差為±1%。
五色環電阻一般用於精密電阻。
色環電阻本身顏色越深，功率越大，否則相反。
當電阻阻值相同時，功率大的可以替代功率小的，反之則不可以。
表格一D.數碼表示法：用三位數碼表示電阻器標稱阻值的方法稱為數碼示法，其標注方法為從左到右第一位和第二位為有效數值，第三位為乘數，即零的個數，單位為Ω，其允許偏差通常用文字符號表示。
如圖(5)所示，103表示該電阻的阻值為10000Ω。
圖(5) 電阻器的數碼標注法 2.電容器2.1定義：能夠儲存能量的容器；2.2電容形態：a.有極性電容，是電解電容E/C b.無極性電容，稱為一般電容或鉭質電容： 2.3電容基本作用：濾波、隔直流通交流。
2.4電容器單位為：法拉，用“F ”表示。
常用單位有微法(uF)，納法(NF)，皮法(PF)，電容量單位換算關系為：1F=103mF=106uF=109NF=1012PF2.5電容的誤差值：G ＝±2% J ＝±5% K ＝±10% Z ＝±8%電容器標稱容量和允許誤差都標注在電容體上，其標注方法有以下幾種： A.直標法：將標稱容量及允許誤差值直接標注在電容器上，如圖(6)所示為0.047UF圖(6) 電容器和直標法用直標法標注的容量，有時電容器上不標注單位，其識讀方法為:凡容量大於“1”的無極性電容器，其容量單位為PF ，如4700表示容量為4700PF 。
