GPS防雷器产品说明书NEW

一、用途沟通系统用瓷（复合）外衣无空隙金属氧化物避雷器是用来保护相应等级的沟通电气设施免受雷电过电压和操作过电压伤害的保护电器。

产品履行标准：GB11032/IEC60099-4（沟通系统用无空隙金属氧化物避雷器）二、使用条件合用户内、户外环境温度（-40℃～+48℃）太阳光最大辐射强度㎡海拔高度不超出2000m电源频次（48-62）Hz地震强度8度及以下地域最狂风速不超出35m/s长久施加在避雷器端子间的工频电压应不超出避雷器的连续运转电压三、构造和特征该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外衣内，无任何放电空隙。

在正常运转电压下，避雷器呈高阻绝缘状态；当遇到过电压冲击时，避雷器呈低阻状态，快速泄放冲击电流入地，使与其并联的电气设施上的电压限制在规定值，以保证电气设施的安全运转。

该避雷器设有压力开释装置，当其在超负载动作或发买卖外破坏时，内部压力剧增，使其压力开释装置动作，清除气体，防止瓷外衣爆炸。

本避雷用具有陡波响应特征好，冲击电流耐受能力大，残压低、动作靠谱、耐污秽能力强、保护简易等特色。

四、型号说明、型号含义HY□W □□—□/□││││││└─标称电流下残压（ kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表示产品的先进度度│││└──────使用处所（S－配电型；Z－电站型；T－电气化铁道；│││ R－保护电容，X线路型）││└───────无空隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器□W□□—□/□││││└─标称电流下残压（kV）│││└───避雷器额定电压（kV）││└─────设计序号，不表示产品的先进度度│└──────使用处所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无空隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器、～低压避雷器避雷器额系统标连续运直流避雷称电压行电压U1mA陡波冲击电雷电冲击电操作冲击电2mS4/10μs 类定电压器型kV kV参照流残压流残压流残压方波电流冲击电流别kV号(有效(有效电压≯kV(峰值)≯kV(峰值)≯kV(峰值)A(峰值)kA(峰值) (有效值)值)值)≮kV低压、3kV配电型/电站型类避雷器型号避雷器系统连续直流陡波冲击雷电冲击操作冲击2mS4/10μs别额标称运转U1mA电流残压电流残压电流残压方波电冲击电流定电压电压电压参照电≯kV(峰≯kV(峰≯kV(峰流kA(峰值)kV kV kV压值)值)值)A(峰(有效(有效(有效≮kV值)值)值)值)1537540配电37540 HY5WS-5/155电站3200655320065 HY5WZ-5/3kV配电型/电站型（带离开装置）15L37540配电37540 HY5WS-5/15L电站3200655320065 HY5WZ-5/、6kV配电型/电站型避雷器系统标连续运直流2mS额称行陡波冲击雷电冲击操作冲击类定电压电压电压U1mA电流残压电流残压电流残压方波电4/10μs 别避雷器型号kV kV kV参照电≯kV(峰≯kV(峰≯kV(峰流冲击电流(有效(有效(有效压值)值)值)A(峰kA(峰值)≮kV值)值)值)值)配3067540电HY5WS-10/301067540电27620065站HY5WZ-10/2710620065 6kV配电型/电站型（带离开装置）配30L67540电HY5WS-10/30L067540电27L620065站HY5WZ-10/27L0620065、10kV配电型/电站型类避雷器型号别避雷器系统连续直流额标称运转陡波冲击雷电冲击操作冲击U1mA定电压电压电压电流残压电流残压电流残压kV kV kV参照电≯kV(峰≯kV(峰≯kV(峰(有效(有效(有效压值)值)值)≮kV值)值)值)2mS方波电4/10μs流冲击电流A(峰kA(峰值)值)HY5WS-12/(1)1210配HY5WS-15/(2)1510电5010 5010HY5WS-17/501710HY5WZ-12/(1)1210HY5WS-15/(2)1510电站4510 4510HY5WZ-17/45171020040 20140 20240 20340 20440 20565 20665 20765 20865 2096510kV 配电型/电站型（带离开装置）HY5WS-12/(1)12 10 75 40 HY5WS-15/(2)15 107540 配电50L10 75 40 50L10 75 40 HY5WS-17/50L17 10 75 40 HY5WZ-12/(1)12 10 200 65 HY5WS-15/(2)1510200 65电站45L10200 65 45L 10 200 65 HY5WZ-17/45L17 10 20065注:(1)—此型避雷器用于中性点经低电阻接地的电网； (2)—此型避雷器用于中性点经消弧线圈接地的电网。

目录一、产品开发背景----------------------------------3二、国内外现状------------------------------------3三、产品概述--------------------------------------5四、适用范围--------------------------------------5五、规范与标准------------------------------------6六、产品主要功能及技术指标------------------------6七、系统总体结构----------------------------------7八、安装与调试------------------------------------9九、售后服务--------------------------------------9一、产品开发背景避雷器是电力行业电力生产中的重要一次设备，它在变电站（升降压站）及线路中的主要作用是保护其它设备免遭雷电过电压和系统浪涌过电压的伤害。

从上世纪八十年代开始，金属氧化物（ZnO）避雷器（MOA）逐步取代了SiC 避雷器，由于金属氧化物避雷器良好的伏安特性，使得电力生产中的主要设备的保护水平有了质的飞跃。

随着MOA的普及，它本身的运行状态越来越得到行业的重视。

上世纪九十年代福州亿森电力设备有限公司吸收国外先进经验，首先实现了MOA的在线监测，上世纪末本世纪初电力行业状态检修理论的提出极大地促进了状态监测技术的发展，为找到更及时、更精确、更有效的监测手段指明了方向。

状态检修理论的基础是状态监测，而状态监测的手段是靠先进的技术来实现的。

由于无线通讯、网络、计算机技术的普及和发展，为我们实现状态监测提供了可靠的保证。

MOA避雷器由于受生产工艺、生产材料、运行环境等多重因素的影响，经常会出现其受潮和ZnO阀片老化等现象，最终导致其泄漏电流超标，而泄漏全电流中阻性电流的增大是导致MOA热崩溃（爆炸）的根本原因。

JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。

3型为定制型。

避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。

2、结构和性能监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。

正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。

大大方便用户判断避雷器的运行状况，其中：绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。

注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。

当泄漏电流超出测量范围时，超量程指示灯亮。

避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。

计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。

3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L，将避雷器底座D的两端（上法兰与下法兰）牢固地短接，先接底座下法兰，后接底座上法兰，使避雷器MOA的下端可靠接地，如图一所示。

将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间，如图所示。

首先将监测器JCQ-2/800的外壳做为接地端接在底座下端，然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。

VAL-MS230 ST 和F-MS 12 ST 德国菲尼克斯浪涌保护器防雷器防雷器的工作原理:防雷器内部结构其实就是巨功率电压敏感器件,当雷击进入电源进户线路时:防雷器将过高的电压吸收和泄放到大地上,所以地线是很重要的,没有地线就没有防雷效果,只能吸收浪涌效果,当遇到过于强大的雷击时需要空气开关或熔断器(保险丝)来保护,所以空气开关和熔断器的电流要选择合适,不然烧了防雷器还和电网未断开,在空气开关后面再接熔断器是为了更保险,因为空气开关是机械动作的,不会100%可靠。

防雷器的使用必须和空气开关和熔断器配合,理论上讲:空气开关或保险丝电流越小越好,防雷器的并联只数越多效果越好,对雷电的吸收功率越大,但如果选用过大电流的空气开关是不利的,当防雷器达到极限功率时间后,如果空气开关或保险丝未断开是不行的。

使用漏电开关要接在防雷线路之后,漏电开关里面有电子线路,接在防雷线路后面可以保护漏电开关被雷击损坏。

本防雷器属于快速更换结构,当过强雷击被击穿后可以快速更换防雷器芯,不用任何工具,只从防雷器座上拔下和插上,购买时也以多买几个防雷器芯备用,防雷器芯购买请看:德国菲尼克斯PHOENIX CONTACT V AL-MS230 防雷器芯下图是:简单的浪涌保护接线图,本图不能实现防雷保护,只有浪涌保护,空气开关和溶断器大于32A时用两只防雷器并联。

下图是:简单型的防雷和浪涌保护（成本低，效果一般）。

下图是:32A典型防雷浪涌保护接线图（效果最好）。

下图是:63A以下大电流防雷浪涌保护接线图（对线路电流大的也有很好效果）。

下图是: 三相五线防雷浪涌保护接线图，电流大的要用多只并联。

VALVETRAB -MS是一个单通道、导轨安装式的Ⅱ类（Ｃ级）电涌保护器。

为了对多路导线进行电涌保护，可以将多个VALVETRAB并联在一起安装，并在接地侧桥接。

VAL MS...VF产品在保护插头中特殊设计了压敏电阻和气体放电管，可以有效限制漏电流。

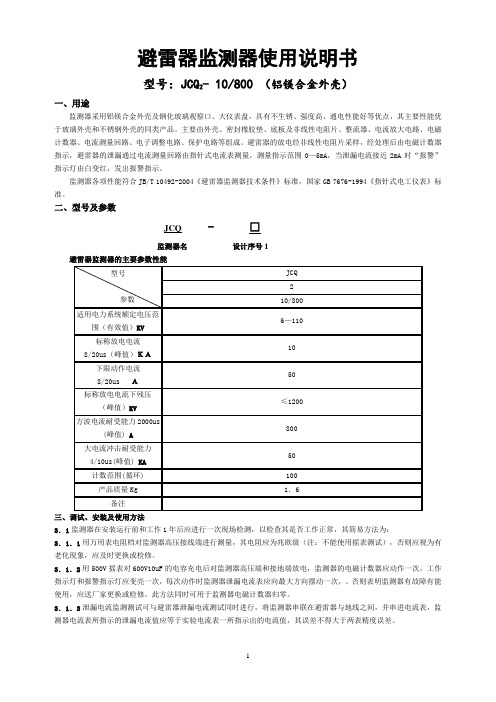

避雷器监测器使用说明书型号：JCQ2- 10/800 （铝镁合金外壳）一、用途监测器采用铝镁合金外壳及钢化玻璃观察口、大仪表盘，具有不生锈、强度高、通电性能好等优点，其主要性能优于玻璃外壳和不锈钢外壳的同类产品。

主要由外壳、密封橡胶垫、底板及非线性电阻片、整流器、电流放大电路、电磁计数器、电流测量回路、电子调整电路、保护电路等组成。

避雷器的放电经非线性电阻片采样，经处理后由电磁计数器指示，避雷器的泄漏通过电流测量回路由指针式电流表测量，测量指示范围0—5mA，当泄漏电流接近2mA时“报警”指示灯由白变红，发出报警指示。

监测器各项性能符合JB/T 10492-2004《避雷器监测器技术条件》标准，国家GB 7676-1994《指针式电工仪表》标准。

二、型号及参数JCQ -□监测器名设计序号1避雷器监测器的主要参数性能三、调试、安装及使用方法3．1监测器在安装运行前和工作1年后应进行一次现场检测，以检查其是否工作正常，其简易方法为：3．1．1用万用表电阻档对监测器高压接线端进行测量，其电阻应为兆欧级（注：不能使用摇表测试），否则应视为有老化现象，应及时更换或检修。

3．1．2用500V摇表对600V10uF的电容充电后对监测器高压端和接地端放电，监测器的电磁计数器应动作一次，工作指示灯和报警指示灯应变亮一次，每次动作时监测器泄漏电流表应向最大方向摆动一次，。

否则表明监测器有故障有能使用，应送厂家更换或检修。

此方法同时可用于监测器电磁计数器归零。

3．1．3泄漏电流监测测试可与避雷器泄漏电流测试同时进行，将监测器串联在避雷器与地线之间，并串进电流表，监测器电流表所指示的泄漏电流值应等于实验电流表一所指示出的电流值，其误差不得大于两表精度误差。

3．2安装时，先将监测器法兰安装固定在避雷器附近便于观察的位置上，连接好接地线，法兰孔面应保证接触良好。

然后将高压接线端连接在避雷器接地端上（避雷器底座的上部法兰上）。

ETA E-8700000金属氧化锌避雷器使用说明书•请在使用本设备之前熟读本使用说明书。

•阅读本使用说明书后，请将妥善保存。

ETA..目录1．前言 (4)2．安全注意事项 (4)3．概要 (9)4．检查和安装 (9)4-1 检查 (9)4-2 存放 (9)4-3 安装 (10)4．3．1 准备 (10)4．3．2 安装时的注意事项 (10)4．3．3 安装 (10)4-4 接线 (10)4-5 安装后的检查 (10)5．维护 (11)5．1 日常维护 (11)5．2 特别维护 (11)5．3 测试 (11)此页留空白1．前言本说明书是为确保安全操作金属氧化锌避雷器编写而成。

在进行维护之前，请务必阅读本说明书，以便正确使用该设备。

应将本说明书存放在该设备附近，以便随时参阅。

2．安全注意事项本说明书中及设备上的标记、说明，对管理、操作、维护及检查均十分重要。

避免设备受到损伤或损坏，同时要正确操作该设备。

在阅读本说明书之前，要完全理解下列标记和简短说明，并建议您查阅相关设备和部件的使用说明书。

应用本设备用于变压器或电抗器，不可将其作为其它用途。

保证和义务限制廊坊电科院东芝避雷器有限公司对包括异常状况或由于与该设备连接的装置的故障造成的间接损失在内的任何损失不承担赔偿义务。

仅限定有资格的人员操作本使用说明书主要是为贵公司的电气总工程师和电气总工程师指定的（*）有资格的人员编写的。

为了操作、维护和检查该设备，必须阅读和理解本使用说明书和其他有关装置和部件的说明书，工作人员必须遵从电气总工程师的指示。

（*）指定人员是指充分理解本使用说明书内容的电气工程师。

警示标牌（1）为确保安全，必须阅读并理解所有警示标牌。

（2）必须将警示标牌张贴在容易看见的地方，切勿将其弄脏、撕下或遮盖。

3．概要本说明书适用于东芝生产的金属氧化锌避雷器。

这些避雷器具有下列特点：1）对过电压的迅速反应2）高能量分散能力3）操作安全4）小型轻量4．检查和安装当避雷器被运至现场后，应以下列方法进行检查、存放或安装。

避雷器说明书一、产品概述避雷器是一种用于保护电力设备和电气设备的重要装置。

它可以有效地避免因雷电等电气突击而引起的设备损坏或人身伤害。

本说明书将详细介绍避雷器的结构、工作原理、安装要求和维护保养等内容，为用户提供全面的使用指南。

二、结构组成1. 外壳：避雷器外壳采用高强度、耐腐蚀的材料制成，在遭受雷电冲击时能够有效地保护内部结构。

2. 电极：避雷器的电极由高导电性材料制成，能够迅速将雷电冲击的电流引至地下，防止电流通过设备及导线进入电气设备内部。

3. 引线：避雷器引线采用特殊材料制成，具有较高的绝缘性能和电导率。

4. 接地装置：避雷器的接地装置是确保它能有效地将电流引至地下的重要组成部分。

请用户根据安装说明正确安装接地装置，确保其接地电阻符合标准要求。

三、工作原理当雷电冲击避雷器时，其电极将迅速产生放电现象，将大部分电流引至地下。

避雷器的外壳和引线能够有效地阻挡残余电流进一步穿过设备，从而起到保护作用。

四、安装要求1. 安装位置：避雷器应安装在电源输入端，确保其离电气设备的正负极距离适当，一般建议距离设备1米左右。

2. 接地：安装避雷器时，务必正确连接接地装置，确保接地电阻符合标准要求。

3. 防护：在避雷器附近应设置有效的防护装置，防止避雷器受到物理损坏。

五、维护保养1. 定期检查：用户应定期检查避雷器的外观和接地系统，确保其完好无损。

2. 清洁保养：避雷器表面应保持清洁，避免积尘和污垢影响其工作效果。

3. 更换周期：根据实际使用情况和制造商的建议，定期更换避雷器，以确保其性能始终处于良好状态。

六、注意事项1. DIY禁止：用户不得自行拆解或修复避雷器。

2. 过载保护：使用过程中，应根据设备的额定电流和额定电压选择合适的避雷器。

3. 温度限制：避雷器的工作温度应在指定范围内，避免过高温度影响其性能。

4. 存储条件：避雷器在长时间不使用时，应存放在干燥、通风的环境中，避免受潮。

七、常见问题解答1. 避雷器损坏怎么办？如果避雷器损坏，请立即停止使用，并联系售后服务人员进行维修或更换。

野外训练可移动避雷针，驻训防雷设备，拉练防雷针说明书编辑：郑州万佳防雷有限公司升降避雷针的内置式设计这种内置式升降杆要求当天线升起后,钢丝绳不裸露在外。

这就要求设计时,在杆与杆之间有限的空间内合理安排钢丝绳的缠绕方式。

首先,升降杆的管材截面采用正方形截面。

这是因为(1)杆内壁要安装滑轮,需要大的安装平面,若选用圆管,它的内壁不好安装滑轮;(2)相同壁厚和截面积的管子,方形比圆形的抗弯截面系数大。

第二,天线升降杆的钢丝绳与杆件之间的缠绕形式如前面的结构简图(图1)所示。

主动钢丝绳的安装平面在杆2的中间平面内,从动钢丝绳的安装平面在杆3的中间平面内,且与主动钢丝绳安装平面垂直。

这种形式可以避免两根钢丝绳在同一平面内相互交叉碰闯。

第三,滑轮安装关键在于减小摩擦。

前面的原理受力计算过程忽略了摩擦力,但钢丝绳在滑轮上滚动时产生的摩擦力是实际存在的,而且如果设计考虑不周,摩擦力将很大,直接影响能否提起各级杆以及钢丝绳的粗细。

因此在设计时滑轮内安装滚动轴承。

一、升降避雷针制造步骤与要求◆步骤：①根据图纸要求在土建进行升降避雷针基础施工时,预埋好地脚螺栓等。

②按设计要求的材料所需的长度分上、中、下三节进行下料。

如果升降避雷针的针尖采用钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后将另一端与中、下两节找直焊好。

◆要求：①所有升降避雷针的金属部件必须镀锌，操作时注意保护镀锌层。

②采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm③升降避雷针应垂直安装牢固。

垂直度允许偏差为3/1000。

④焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：⑤扁钢为其宽度的2倍(且至少3个棱边焊接)。

⑥圆钢为其直径的6倍。

⑦圆钢与扁钢连接时，其长度为圆钢直径的6倍。

※升降避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：a.独立升降避雷针一般采用直径为19mm镀锌圆钢。

b.屋面上的升降避雷针采用直径25mm镀锌钢管。
