瓷外套金属氧化物避雷器使用说明书

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器。

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器1.2、0.22～0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3～10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型/ 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型五、安装安装时参照相应避雷器的安装示意图。

同江长恒热电厂升压站新建工程66kV系统用、额定电压90kV交流无间隙金属氧化物避雷器设备专用技术规范制造单位：浙江特锐德高压电器有限公司设计单位：佳木斯华为电力（集团）有限公司2019年 09月目录1 标准技术参数 (1)2 项目需求部分 (3)2.1货物需求及供货范围一览表 (3)2.2必备的备品备件、专用工具和仪器仪表供货表 (3)2.3图纸资料提交单位 (4)2.4工程概况 (4)2.5使用条件 (4)2.6项目单位技术差异表 (5)2.7一次、二次及土建接口要求（适用于扩建工程） (5)3投标人响应部分 (5)3.1 投标人技术偏差表 (5)3.2 销售及运行业绩表 (6)3.3 主要组部件材料 (6)3.4 推荐的备品备件、专用工具和仪器仪表供货 (6)3.5 最终用户的使用情况证明 (7)3.6 投标人提供的试验检测报告表 (7)3.7 投标人提供的鉴定证书表 (7)1标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表7 投标人技术偏差表。

表166kV交流系统用复合外套无间隙金属氧化物避雷器基本参数注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

注2：参数名称栏中带*的参数为重要参数。

如不能满足要求，将被视为实质性不符合招标文件要求。

2 项目需求部分2.1 货物需求及供货范围一览表表2 货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。

表4卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1项目名称：同江长恒热电厂升压站新建工程2.4.2项目单位：同江市长恒热电有限公司2.4.3工程规模：新建2.4.4工程地址：黑龙江省同江市2.4.5交通、运输：公路2.5 使用条件表5使用条件表注：表5中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。

避雷器YH1.5WD-8-19产品说明一、避雷器YH1.5WD-8-19概述避雷器YH1.5WD-8-19瓷外套无间隙金属氧化锌避雷器品种多、规格全，按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。

产品性能满足国标GB11032-2000（eqv IEC 60099-4:1991）《交流无间隙金属氧化物避雷器》。

二、避雷器YH1.5WD-8-19技术标准产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。

三、使用环境1.环境温度为—40℃~+40℃；2.海拔高度不超过2000m；3.电源频率为48Hz~62Hz；4.最大风速不超过35m/s；5.地震裂度7度及以下地区。

长期施加的电压不超过其最高持续运行电压。

四、产品特点1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；4.独特配方的氧化锌电阻片，高容量，低泄露；5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。

五、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

|________________________________复合外套金属氧化锌避雷器（HY为老型号）Y为瓷外套金属氧化锌避雷器六、用户需知1、避雷器在安装使用前，应存放在清洁、干燥的房间，不得受到腐蚀性气体或者液体的腐蚀。

2、避雷器在投入运行前，应作预防性试验，在投入运行后，也应定期（10KV以下避雷器5年一次，35KV及以上避雷器2年一次）做如下试验并参照附表与运行前的数据进行对比。

无间隙金属氧化物避雷器说明书一、产品概述无间隙金属氧化物避雷器是一种用于保护电力系统设备免受雷击影响的重要装置。

它采用金属氧化物电阻材料制成，具有快速响应、高能力吸收和长寿命等优点。

二、产品结构无间隙金属氧化物避雷器由外壳、中心引线、金属氧化物电阻体和压盖等主要部件组成。

外壳采用高强度绝缘材料制成，能够有效地隔离外界环境。

中心引线连接避雷器与电力系统设备，起到引导雷电电流的作用。

金属氧化物电阻体是避雷器的核心部分，能够在雷电冲击下迅速吸收电能，并将其导向地面。

压盖用于固定金属氧化物电阻体和保护避雷器内部结构。

三、产品特点1. 快速响应：无间隙金属氧化物避雷器能够在微秒级别内响应雷电冲击，快速导向雷电电流，避免电力系统设备受到损害。

2. 高能力吸收：金属氧化物电阻体具有高能量吸收能力，能够有效地吸收雷电冲击产生的能量，保护电力系统设备免受损害。

3. 长寿命：无间隙金属氧化物避雷器采用优质材料制成，具有良好的耐久性和稳定性，能够长时间稳定工作。

4. 安全可靠：避雷器内部采用多重保护措施，能够有效地防止火灾和爆炸等安全事故发生。

四、产品安装与使用1. 安装位置：无间隙金属氧化物避雷器应安装在电力系统设备的进线侧，以确保能够及时吸收雷电冲击。

2. 安装要求：安装时应保持避雷器与设备之间的连接导线短而粗，以减小电流通过的电阻，提高避雷器的响应能力。

3. 使用注意事项：使用过程中应定期检查避雷器的运行状态，如发现异常应及时更换。

同时，避雷器应避免受到过大的机械冲击，以免影响其正常工作。

五、产品维护与检修1. 维护要求：无间隙金属氧化物避雷器无需常规维护，但应定期进行检查，确保其外壳完好无损，内部结构正常。

2. 检修方法：如遇到避雷器损坏或失效，应及时更换。

更换时应按照相关规定进行操作，并确保新避雷器符合要求。

3. 检修周期：无间隙金属氧化物避雷器一般建议每年进行一次检修，以确保其正常工作状态。

六、产品注意事项1. 请勿在避雷器表面涂抹任何物质，以免影响其正常工作。

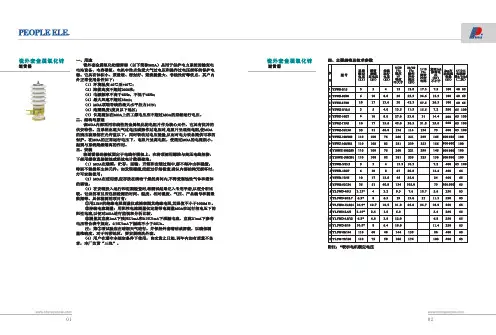

金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

二、使用条件a)适用于户内、外；b)环境温度-40℃~+40℃；c)海拔高度不超过3000m（瓷套式不超过1000m）；d)电源频率不小于48Hz、不超过62 Hz；e)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f)地震烈度8度及以下地区；g)最大风速不超过35m/s。

三、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号（用阿拉伯数字表示）使用场所结构特征标称放电电流产品型式产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电型Z—表示电站型R—表示并联补偿电容器用D—表示电机用T—表示电气化铁道用X—表示线路型附加特性：W—表示防污型G—表示高原型TH—表示湿热带地区用DL—表示电缆型避雷器（优点：产品采用全密封结构，缩小相间距离，爬电距离大。

）防污等级：3－表示Ⅲ级防污四、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

五、金属氧化物避雷器用途及主要参数1．配电型是用于保护相应电压等级的开关柜、变电压、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。

配电型无间隙金属氧化物避雷器2．电站型是用于保护发电厂、变电站中交流电气设备免受大气过电压和操作过电压的损坏。

乐清万联生产厂家，赵工130********QQ2286336866金属氧化物避雷器HY10WZ-108/281金属氧化物避雷器HY10WZ-108/281一、避雷器HY10WZ-108/281用于保护系统额定电压110KV的电力变压器、开关柜、箱式变电站、电力电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。

二、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙 C—表示串联间隙使用场所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用 D—表示电机用 T—表示电气化铁道用 X—表示线路型附加特性：W—表示防污型 G—表示高原型 TH—表示湿热带地区用DL—表示电缆型避雷器（优点：产品采用全密封结构，爬电距离大，能适用于重污染场所）三、执行标准：四、结构与原理本产品由良好的非线性氧化锌电阻片及新型的硅橡胶复合外套组装而成。

由于氧化锌电阻片具有优异的非线性伏安特性，当系统出现危害电气绝缘的过电压时，电阻片呈现低电阻，使加于被保护设备上的电压限制在允许范围内，从而保护输变电设备绝缘免受过电压破坏。

在正常运行电压下，电阻片呈现极高的电阻，在避雷器上仅流过微小电流，使系统与地绝缘。

氧化锌电阻片被密封在复合外套内，两端装有连接金具，内部用压缩弹簧压紧，整体灌封。

硅橡胶复合外套避雷器具有体积小、重量轻的优点，便于运输及安装；它的防爆能力强，不易破碎；防污能力强，适用于特重污秽地区。

五、技术参数六、金属氧化物避雷器概述：金属氧化物避雷器是20世纪八十年代由美、日等国开始在国际上普及推广的新一代避雷器，是常规避雷器中最先进的产品。

我国八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂产品性能与美、日、西欧等国的最先进产品差距并不大，真正达到了国际全部要求的产品也可以满足国际IEC标准的全部要求。

陕西北元集团锦源化工有限公司电石部分扩建工程110kV电气设备技术协议西安西电高压电器厂陕西北元集团锦源化工有限公司1 用途及适用范围110kv系统用无间隙金属氧化物避雷器（以下简称避雷器）是用于保护交流110kV系统输变电设备免受大气过电压和操作过电压损害的保护电器。

1.1 正常使用条件如下：a) 环境温度不低于－40℃，不高于＋40℃；b) 电源频率在48～62Hz内；c) 履冰厚度20mm；d) 日照强度0.1w/cm；e) 安装地点的最大风速不大于35m/s；f) 地震烈度为7度及以下地区；g) 避雷器顶端导线的最大水平拉力：35kV系统为294N，110kV系统为490N；220kV～330kV系统为980 N;h) 连续施加在避雷器上的工频过电压不超过避雷器的持续运行电压。

1.2异常运行条件a) 按1.1条制造的避雷器为我公司的标准型产品。

超过上述正常使用条件，使用单位需在合同上注明，或签订技术协议，作为制造、验收和使用依据。

b) 除标准型外，我公司还提供使用在地震烈度8度以上强震地区的抗震型产品，以及使用在重污秽地区具有不同爬电比距的耐污型产品；2..主要规格及技术参数2.1避雷器的性能符合国家标准GB11032《交流无间隙金属氧化物避雷器》的规定。

2.2避雷器的主要规格及技术参数见表1～表3，外形尺寸见附图。

3 结构与原理110kV系统用无间隙金属氧化物避雷器由主体元件、绝缘底座、接线盖板、均压环等组成。

避雷器内部采用有良好伏安特性氧化锌电阻片作为主要元件，在大气过电压和操作过电压下，氧化锌电阻片呈现低阻值，避雷器的残压被限制在允许值以下，从而对被保护设备提供可靠保护。

避雷器的主体元件是密封的，每台产品出厂前均采用核质谱检漏法进行检漏。

避雷器带有压力释放装置，当避雷器在异常情况下动作而使内部气压升高时，能及时释放内部压力，避免瓷套炸裂。

额定电压35kV～110kV系列避雷器由1节元件组成。

金属氧化物避雷器的正确使用参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月金属氧化物避雷器的正确使用参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

1. 应安装在靠近配电变压器侧金属氧化物避雷器(MOA)在正常工作时与配变并联，上端接线路，下端接地。

当线路出现过电压时，此时的配变将承受过电压通过避雷器、引线和接地装置时产生的三部分压降，称作残压。

在这三部分过电压中，避雷器上的残压与其自身性能有关，其残压值是一定的。

接地装置上的残压可以通过使接地引下线接至配变外壳，然后再和接地装置相连的方式加以消除。

对与如何减小引线上的残压就成为保护配变的关键所在。

引线的阻抗与通过的电流频率有关，频率越高，导线的电感越强，阻抗越大。

从U=IR可知，要减小引线上的残压，就得缩小引线阻抗，而减小引线阻抗的可行方法是缩短MOA距配变的距离，以减小引线阻抗，降低引线压降，所以避雷器应安装在距离配电变压器近点更合适。

2. 配变低压侧也应安装如果配变低压侧没有安装MOA，当高压侧避雷器向大地泄放雷电流时，在接地装置上就产生压降，该压降通过配变外壳同时作用在低压侧绕组的中性点处。

因此低压侧绕组中流过的雷电流将使高压侧绕组按变比感应出很高的电势（可达1000 kV），该电势将与高压侧绕组的雷电压叠加，造成高压侧绕组中性点电位升高，击穿中性点附近的绝缘。

500kV交流无间隙金属氧化物避雷器安装使用说明书明电舍(郑州)电气工程有限公司1. 用途500kV电力系统用金属氧化物避雷器是用于保护500kV电力系统中电气设备免受大气过电压和操作过电压损害的电器。

产品执行标准：GB11032-2000《交流无间隙金属氧化物避雷器》。

2、使用条件1）适用于户内、户外;2）环境温度不高于+40℃，不低于-40℃;3）太阳光最大辐射强度为1.1kW/m2;4）海拔高度不超过2000m;5）交流电源的频率不小于48 Hz，不高于62 Hz;6）长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;7）地震烈度8度及以下地区;8）最大风速不超过35m/s。

3. 型号说明Y 20 W 444 / 1063 W1W—防污型（III级污秽）W1—重防污型（IV级污秽）标称放电电流下的最大雷电残压峰值（kV）避雷器的额定电压有效值（kV）结构特性: W—无间隙C—串联间隙B—并联间隙标称放电电流(kA)产品型式代号：Y表示瓷绝缘外套金属氧化物避雷器4. 结构和优点500kV电力系统用金属氧化物避雷器由元件、绝缘底座及附件均压环构成，元件由芯体、瓷外套、端部密封结构及绝缘部件构成，芯体由非线性金属氧化物电阻片叠加组成。

避雷器具有良好的密封结构和可靠的压力释放装置。

金属氧化物避雷器电气、机械性能稳定，运行可靠。

具有保护特性好、无工频续流、陡波响应特性好、耐污性强、通流容量大、结构简单、便于维护等优点。

5. 工作原理避雷器的核心元件是金属氧化物电阻片，它具有优异的非线性电阻特性，在电力系统正常运行电压下呈现为高电阻，流过的电流很小，可视为绝缘体，而在过电压作用下，电阻片呈低电阻，使有害的过电压能量迅速通过避雷器泄放入大地，把过电压限制在与之并联的电气设备绝缘耐受水平以下，从而实现对电气设备的保护。

6. 主要性能注：防污型在型号后加注W、重防污型加注W1。

其他主要特性①持续电压下漏电流全电流(有效值) 2000μA以下阻性电流(峰值) 500μA以下②工频4mA参考电压不小于避雷器额定电压③ O.75倍直流参考电压下漏电流 50μA以下④ 1.O5倍持续运行电压下局部放电量 10pC以下无线电干扰电压 300μV以下⑤2ms方波通流容量 2000A 20次7. 验收、安装(1) 验收①安装产品前，打开包装箱，检查随机文件(安装使用说明书、装箱单、产品合格证)是否齐全、正确。

HY5WS-17/50避雷器学习及选型资料品牌厂商：民赛电气网址：——文档目录——1、避雷器概述2、避雷器简介3、避雷器型号说明4、避雷器型号参数表5、装箱清单&产品包装6、产品检测报告7、每个部件详细尺寸明细一、概述HY5WS-17/50金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

二、简介金属氧化避雷器是国际上90年代的高科技产品。

采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的陡坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。

特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。

从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。

氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。

HY5WS-17/50复合外套金属氧化锌避雷器是国际90年代的高科技产品。

采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。

是瓷套避雷器的更新换代产品。

三、型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号（用阿拉伯数字表示）使用场所结构特征标称放电电流产品型式产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙 C—表示串联间隙使用场所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用D—表示电机用 T—表示电气化铁道用 X—表示线路型附加特性：W—表示防污型 G—表示高原型 TH—表示湿热带地区用四、避雷器型号及参数表电站型无间隙金属氧化物避雷器五、（一）装箱清单五、（二）外箱包装六、HY5WS-17/50检测报告。

110kV交流输电线路用复合外套金属氧化物避雷器使用说明书科大创新股份有限公司科聚分公司110kV交流输电线路用复合外套金属氧化物避雷器使用说明书交流输电线路用复合外套金属氧化物避雷器是用于交流输电线路防雷的保护电器。

在雷电活动频繁，土壤电阻率较大，巡线困难的山区，由于耐雷水平比较低，线路在遭受雷击后容易造成反击从而使绝缘子闪络，导致线路跳闸，如果绝缘子损坏，开关重合不成功则将造成线路跳闸停电事故。

交流输电线路用复合外套金属氧化物避雷器的使用，将极大地提高线路的耐雷水平，它与线路绝缘子并联，在雷击杆塔时，由于其放电电压比绝缘子闪络电压低，可以保证绝缘子不再闪络，避免线路跳闸停电。

一、避雷器型号及含义二、运行条件：1．环境温度不高于40℃，不低于-40℃；2．太阳光的辐射；3．海拔高度不超过2000米；4．电源频率不小于48Hz，不大于62Hz；5．地震裂度7度及以下地区；6．最大风速不超过35m/s；7．覆冰厚度不大于2cm。

8．避雷器允许悬挂及摆动（根据塔型，考虑悬挂方式）。

三、主要特点1．集氧化锌避雷器和复合绝缘子于一体，体积小、重量轻，方便现场安装；2．串联间隙放电稳定，有效地防止氧化锌电阻片老化；3．无间隙避雷器带有脱离器，是一种免维护的保护电器；4．密封性能良好、耐污能力强、耐电蚀、抗老化，是理想的线路防雷保护电器。

四、主要规格及技术参数110kV交流输电线路用复合外套金属氧化物避雷器有串联间隙和无间隙两种结构，其技术参数见表1、外形尺寸见表2。

表1 110kV交流输电线路用复合外套金属氧化物避雷器技术参数表表2 110kV交流输电线路用复合外套金属氧化物避雷器外形尺寸五、结构原理无间隙线路型金属氧化物避雷器有避雷器本体和脱离装置两部分组成，避雷器通过脱离器和导线相连，在正常避雷器动作情况下脱离器不动作，而在避雷器故障损坏后，脱离器能可靠动作，使避雷器自动与导线脱离，从而保证电力系统不间断供电。

瓷外套金属氧化物避雷器及主要技术参数1. 额定电压（Rated Voltage）额定电压是指避雷器允许工作的最高电压。

根据不同的电力系统电压等级，瓷外套金属氧化物避雷器的额定电压有220V、500V、1000V、220kV等不同的规格。

2. 静态电压（DC Voltage）静态电压是指在无交流电压作用下，避雷器两端的电压。

瓷外套金属氧化物避雷器的静态电压通常为10%至20%的额定电压。

3. 导通电流（Leakage Current）导通电流是指避雷器在额定电压下的漏电流。

瓷外套金属氧化物避雷器的导通电流通常不大于5mA，以保证其不产生额外的电能损耗。

4. 雷电流容量（Lightning Current Rating）雷电流容量是指避雷器能够耐受的最大雷击电流。

瓷外套金属氧化物避雷器的雷电流容量可以达到几千安培甚至几万安培，以确保其能够有效抵御雷击。

5. 泄漏距离（Creepage Distance）泄漏距离是指避雷器两个导电部分之间的最小绝缘间隙。

瓷外套金属氧化物避雷器的泄漏距离通常要根据安装环境和设计要求进行合理选择，以确保不会发生电弧爆炸等事故。

6. 耐受电压（Withstand Voltage）耐受电压是指避雷器能够承受的最高工频耐压。

通常情况下，瓷外套金属氧化物避雷器的额定电压和耐受电压应满足一定的比例关系，以确保其正常工作。

7.整体尺寸和重量瓷外套金属氧化物避雷器是电力系统中常见的重要设备之一，具有有效抵御雷击和过电压侵害的功效。

通过了解和掌握瓷外套金属氧化物避雷器的主要技术参数，可以更好地选择和应用这一设备，提高电力系统的稳定性和安全性。

精品HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。

其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。

二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。

氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。

氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。

避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及处理：1、泄漏电流表为零。

可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。

处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。

2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。

3、避雷器瓷套管破裂放电。

在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。

此种情况，应及时停用、更换。

4、避雷器内部有放电声。

在工频情况下，避雷器内部是没有电流通过的。
