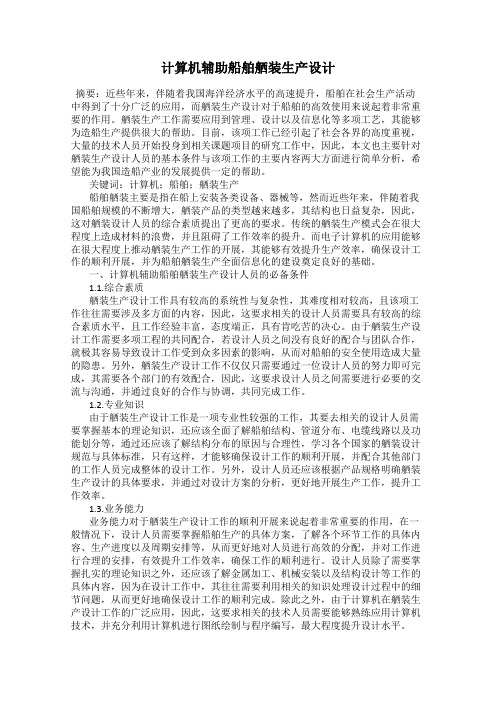

计算机辅助船舶舾装生产设计摘要:近些年来,伴随着我国海洋经济水平的高速提升,船舶在社会生产活动中得到了十分广泛的应用,而舾装生产设计对于船舶的高效使用来说起着非常重要的作用。
舾装生产工作需要应用到管理、设计以及信息化等多项工艺,其能够为造船生产提供很大的帮助。
目前,该项工作已经引起了社会各界的高度重视,大量的技术人员开始投身到相关课题项目的研究工作中,因此,本文也主要针对舾装生产设计人员的基本条件与该项工作的主要内容两大方面进行简单分析,希望能为我国造船产业的发展提供一定的帮助。
关键词:计算机;船舶;舾装生产船舶舾装主要是指在船上安装各类设备、器械等,然而近些年来,伴随着我国船舶规模的不断增大,舾装产品的类型越来越多,其结构也日益复杂,因此,这对舾装设计人员的综合素质提出了更高的要求。
传统的舾装生产模式会在很大程度上造成材料的浪费,并且阻碍了工作效率的提升。
而电子计算机的应用能够在很大程度上推动舾装生产工作的开展,其能够有效提升生产效率,确保设计工作的顺利开展,并为船舶舾装生产全面信息化的建设奠定良好的基础。
一、计算机辅助船舶舾装生产设计人员的必备条件1.1.综合素质舾装生产设计工作具有较高的系统性与复杂性,其难度相对较高,且该项工作往往需要涉及多方面的内容,因此,这要求相关的设计人员需要具有较高的综合素质水平,且工作经验丰富,态度端正,具有肯吃苦的决心。
由于舾装生产设计工作需要多项工程的共同配合,若设计人员之间没有良好的配合与团队合作,就极其容易导致设计工作受到众多因素的影响,从而对船舶的安全使用造成大量的隐患。
另外,舾装生产设计工作不仅仅只需要通过一位设计人员的努力即可完成,其需要各个部门的有效配合,因此,这要求设计人员之间需要进行必要的交流与沟通,并通过良好的合作与协调,共同完成工作。
1.2.专业知识由于舾装生产设计工作是一项专业性较强的工作,其要去相关的设计人员需要掌握基本的理论知识,还应该全面了解船舶结构、管道分布、电缆线路以及功能划分等,通过还应该了解结构分布的原因与合理性,学习各个国家的舾装设计规范与具体标准,只有这样,才能够确保设计工作的顺利开展,并配合其他部门的工作人员完成整体的设计工作。
人工智能在船舶设计中的应用随着科技的飞速发展,人工智能(AI)技术逐渐渗透到各行各业。
在船舶设计中,AI技术的应用也越来越广泛,从而让船舶的设计更加高效、精确以及安全。
本文将会详细介绍在船舶设计中人工智能的应用以及其所带来的变革。
1. AI在船舶外形设计中的应用船舶外形设计对于船舶的性能有着至关重要的作用。
在船舶外形设计中,AI技术可以通过机器学习算法对已有的海洋数据进行分析来优化设计。
例如,通过海洋环境和气候数据,AI可以提供不同方案的模拟和可行性分析,以便于设计人员选择合适的船舶外形。
除此之外,在实际的出图过程中,AI技术也可以通过图像识别技术进行船舶三维建模。
这种技术可以使用摄像机或者无人机对船舶进行扫描,再通过计算机图像处理技术进行三维建模。
与传统的手工制图方法相比,这种方法具有操作简单、易于修改等显著优势。
2. AI在船舶结构设计中的应用船舶结构设计是船舶设计的重要组成部分。
传统的船舶结构设计方法往往需要依赖大量的经验和知识。
而随着计算机技术的普及,人工智能在船舶结构设计中的应用也变得越来越普遍。
在船舶结构设计中,AI技术主要通过有限元分析来进行优化设计。
有限元分析是指将复杂的结构分成有限个小单元,再通过数学计算来模拟结构的力学行为和应力状况。
AI技术可以通过模型快速分析和优化,从而提高船舶在复杂海洋环境下的安全性和稳定性。
此外,人工智能技术还可以用于船舶结构强度评估、疲劳寿命分析、存储船舶历史数据和对比分析等方面,从而帮助设计人员预测船舶在不同工况下的结构变形和损伤情况,优化设计、减少能耗。
3. AI在船舶系统设计中的应用船舶系统设计包含了许多复杂的系统,如电气系统、船舶动力系统、通讯系统等。
这些系统在船舶设计中占据了重要的地位。
传统的设计方法需要消耗大量的人力和物力,而人工智能技术的应用可以大幅度降低这些成本。
在船舶系统设计中,AI技术可以通过数据分析和建模为设计人员提供决策依据。
我国年造船产量占世界造船总产量的份额和名次已由世界第17位跃居世界第3位,仅次于日本和韩国。
预计到2005年,中国年造船产量可迄650万吨以上,在世界造船市场的份额也将提高到15%。
但目前,我国整体造船水平大致相当于国际二十世纪80年代末、90年代初的水平,船型开发与设计满足不了开拓市场的需求。
不少技术复杂的船,包括超大型集装箱船、大型液化石油气、天然气船、豪华旅游船等尚处于开发阶段。
工欲善其事,必先利其器。
随着船舶不断向大型化、复杂化方向发展,利用先进的计算机技术,提高设计水平,缩短设计周期,设计出经济、高附加值的船舶已相当普及。
目前,国际上常用的船舶设计软件有如下几种:TribonTribon系统是由瑞典KCS(Kockums Computer System AB)公司设计开发的一套用于辅助船舶设计与建造计算机软件集成系统。
Tribon集CAD/CAM(计算机辅助设计与制造)与MIS (信息集成)于一体,并覆盖了船体、管子、电缆、舱室、涂装等各个专业的一个专家系统。
总体上Tribon系统可分为船体设计、舾装设计、系统管理及维护三大部分。
该软件是一个出色的集成系统,也是一个庞大的系统(系统程序约500 MB),它具有许多其他系统所不具备的优点。
Tribon推出的新版本较过去添加了很多新的功能,如在设备选择、合同设计等方面的功能。
我国使用该设计软件系统的公司有:广船国际股份有限公司、江南造船(集团)有限公司等。
对我国的用户来说,该软件存在的缺点有:数据开放性不够,数据库系统自成一套与常用的数据库缺少接口等。
NAPANAPA公司首次在船舶设计软件中采用3D技术,并在船舶初步设计和基本设计阶段提出了3D NAPA船舶模型的概念,这一概念己得到广泛认同。
利用NAPA Steel设计师们可以在较短时间内迅速完成结构初步设计和重量、成本计算,生成可供送审的技术文件和图样,并根据需要生成结构有限元计算所需的网格模型。
Tribon船体生产设计应用2006-9-29网友评论1条点击进入论坛Tribon系统是一套计算机辅助设计、生产及信自、集成软件系统,可用多种方法建立三维船舶数字模型。
应用统一的船舶数字模型,在船舶设计的各个阶段能够实现各专业之间的信息共享,从而可以通过网络实现并行设计,降低专业间的协调成本,减少设计和制造中的修改工作量,提高设计质量,缩短设计周期。
Tribon系统建模船体建模的目的是建立船体的信息模型,应用Tribon系统的以下模块进行船体生产设计:船体标准初始化模块(Initiate Hull Standards);平面建模模块(Planar Hull Modeling);曲面建模模块(Curved Hull Modeling);装配计划模块(Assembly Planning);焊接计划模块(Weld Planning);生产信息界面(Hull Production Interface);套料模块(Plate Nesting).各模块功能如下:船体标准初始化模块通过该模块对其它船体模块正常运行所需参数及文件进行配置,建立起船体生产设计所需的Tribon系统船体标准。
系统初始化工作是Tribon船体系统应用中很重要的一个环节,主要包括以下内容:船型参数设置。
输人船型参照、结构参照、分段名、分段划分、定义肋位号和纵骨等信息;型材规格、端切形式和连接形式以及面板参数设置;贯穿孔和补板参数设置;坡口形式参数设置;肘板类型规格参数设置;材质参数设备;零件编码参数设置;套料参数设置。
平面建模模块利用该模块输人结构数据,进行船体内部平面板架结构的建模工作,除定义结构信息,还可加放相应的工艺信息,白动进行零件编号等,建模完成后出分段结构图。
平面建模与曲面建模是同时进行、交叉作业的,平面建模的比重较大。
因为平面建模要参照曲面建模的结果,通常曲面建模要先于平面建模。
曲面建模模块利用该模块进行曲面构件的结构建模工作,主要是外板板缝线生成,外板型材生成和曲面(通常指外板)板架的生成。
武汉理工自考本科复习资料计算机辅助船舶制造邹劲主编哈尔滨工程大学出版社 2003年版◆知识点总结第一章:序言(CAM 概述)1. CAD ——Computer Aided Design System 以计算机为辅助手段完成整个产品的设计过程CAM ——Computer Aided Manufacturing System 通过计算机与生产设备直接或间接的联系,进行规划、设计、管理和控制产品的生产制造过程。
2. CAD/CAM系统集成方案◆通过专用数据接口实现集成◆利用标准格式接口文件实现集成◆基于统一的产品模型和数据库的集成◆基于产品数据管理(PDM )的系统集成3. 第一代CAM 系统编程的目标对象为;第二代CAM 系统以CAD 模型为编程的目标对象;新一代CAM 系统是面向模型、面向工艺特征的系统。
4. 新一代CAM 系统的界面形式将大多采用5. 高速加工需采用6. 提高CAM/CAD系统化程度主要取决于其7. 是指从产品设计到加工制造之间的一切生产准备活动,包括CAPP 、NC 编程、工时定额的计算、生产计划的制订、资源需求计算的制订等。
8. 除了指产品设计到加工制造之间的一切生产准备活动,包括CAPP 、NC 编程,工时定额的计算,生产计划的制定,资源需求计划的制定外,还包括制造活动中与物流有关的所有过程(加工,装配,检验,存储,输送)的监视,控制和管理。
9. CAM 系统由硬件平台、网络环境、和软件系统三方面构成。
第二章:虚拟现实技术10. 虚拟现实技术进行船舶设计的优势?在舰船设计领域,虚拟设计可涵盖建筑、维护、设备使用、客户需求等传统设计方法无法实现的领域,真正做到产品的全寿期服务。
舰船虚拟设计以虚拟现实技术为设计对象的操作媒体,大的方面,可以实现整个船舶的贯穿设计,虚拟船厂模拟;小的方面,可以完成构件有效性能的有效性测试,实体间的干涉检查,船舶空间的人流路径设计。
此外,由于舰船虚拟设计始终以制造为目标,因此在舰船虚拟设计系统中可以单独讨论(设备)的可制造性;而且由于舰船虚拟设计以船舶生命周期为最后目标,在舰船虚拟设计系统中也可以讨论船舶构件(设备)的可维护性。
MAXSURF 11软件在计算机辅助船舶设计与建造领域的应用MAXSURF v11软件是由澳大利亚Formation Design Systems公司为船舶设计和建造者开发的、适用于各种船舶设计、分析和建造的一套非常完整的计算机辅助船舶设计和建造软件。
MAXSURF软件目前在全球已拥有广泛分布在澳大利亚、中国、日本、德国、荷兰、新加坡、美国等国家的1000多位船舶设计和建造用户,在各种船舶设计和建造领域都得到了非常普遍的应用。
在船舶设计方面可以说是最强的一款.与其它诸如TRIBON、FORAN、CADDS5等大型计算机辅助船舶设计和建造系统平台相比,MAXSURF 软件由于其各个子模块均共享一个集成数据库,统一的Windows风格界面简单易学,采用统一的工业标准,可方便地与Microsoft office 、Microstation 、AutoCAD等进行数据与文件的转换,所以其性能/价格比相当高,生命力很强。
澳大利亚之所以能够在世界高性能新船型的研究、设计和建造领域长期独树一帜、保持领先地位就充分证明了这一点。
MAXSURF 11.0软件系统包括以下几个模块:1、MAXSURF模块(动态三维船体模型生成模块)MAXSURF模块是MAXSURF软件包的核心部分。
MAXSURF模块包括一整套用一个或多个真正的三维NURBS曲面(而非二维NURBS曲线),进行三维船体建模的工具,可使船舶设计师快速、精确地设计并优化出各种船舶的主船体、上层建筑和附体型线。
MAXSURF采用实时交互式控制方法,备有多种方法可对船体曲面和线型进行修改。
设计者可在多窗口图形显示界面环境下,用鼠标拖放控制点进行数值修改,或从数据输入框直接输入数值进行修改,也可以通过一系列的自动光顺命令进行控制。
设计者可根据具体设计船型以及实际生产情况,确定建立模型所使用NURBS曲面的数量、特性以及相互间的组织关系等。
MAXSURF独特的曲面修整功能使设计者建立复杂的曲面边缘变得格外的简便。
计算机辅助船舶涂装生产设计系统
用户操作手册
上海船厂
船研所
2004.9
1
计算机辅助船舶涂装生产设计系统
用户操作手册
一.系统概述
本系统是在WINDOWS2000、ACCESS2000系统和TRIBON M2系统下开发的VB程序。它充
分利用TRIBON M2系统的涂装面积计算功能,结合本系统程序的数据处理,能帮助设计人员
实现涂装生产设计图表的自动生成。由于本系统采用了数据库技术,在TRIBON M2系统的涂
装面积计算完成后,把数据输入到系统的数据库中,系统就会自动编制各个涂装工艺报表和
涂料的统计。应用本系统,可以大大地提高设计效率和质量。
本系统的计算机配置要求:P4/1。6G以上,内存256M以上,TRIBON M2系统,OFFICE
系统的ACCESS数据库。
二.数据库说明
本系统有一个数据库。数据库由涂料牌号、油漆工艺、施工阶段、施工方式、除锈等级、
涂装、涂料统计、溶剂统计表等七个数据表组成。数据库的名为paint.mdb,它的路径在工
程的paint目录下。
2.1涂料牌号表
涂料牌号表存放涂料牌号基本数据。它的表结构和说明如下:
字段名称 数据类型 说明
涂料牌号 文本
固体含量 数字
混合比例 文本
混合使用时间 数字
闪点 数字
稀释剂牌号 文本
稀释剂添加量 数字
喷枪嘴型号 文本
熟化时间 数字
2.2油漆工艺表
油漆工艺表存放油漆工艺配套数据。它的表结构和说明如下:
字段名称 数据类型 说明
油漆部位 文本 *
涂料牌号 文本
油漆颜色 文本
干膜厚度 数字
施工阶段 文本
* 油漆工艺按油漆部位和施工阶段的涂装配套为基本单位,每道油漆一个记录。
2
2.3施工阶段表
施工阶段表存放施工阶段的名称。它的表结构和说明如下:
字段名称 数据类型 说明
施工阶段 文本 *
*施工阶段分为船台、船坞、分段、码头等四个阶段。
2.4施工方式表
施工方式表存放施工方式的名称及施工系数。它的表结构和说明如下:
字段名称 数据类型 说明
施工方式 文本
施工系数1 数字 头道油漆的施工系数
施工系数2 数字 后续油漆的施工系数
2.5除锈等级表
除锈等级表存放除锈等级数据。这个表由程序系统控制,它的表结构和说明如下:
字段名称 数据类型 说明
除锈等级 文本
2.6涂装表
涂装表按施工部位和施工阶段存放涂装的基本数据。以同一施工部位和施工阶段为基本
单位,组成一个记录。它的表结构和说明如下:
字段名称 数据类型 说明
施工部位 文本
分段名 文本
油漆部位 文本
施工阶段 文本
施工方式 文本
施工面积 数字
除锈等级 文本
除锈百分比 数字
统喷面积 数字
施工系数1 数字 头道油漆的施工系数*
施工系数2 数字 后续油漆的施工系数*
*如果在这个表中写了施工系数则按此计算,否则按《施工方式》表中的施工系数计算。
3
2.7涂料统计表
涂料统计表存放由程序自动生成的按施工阶段汇总的涂料统计数据。这个表由程序系统
控制,用户不能改变它。它的表结构和说明如下:
字段名称 数据类型 说明
施工阶段 数字
涂料牌号 文本
油漆颜色 文本
面积 数字
总量 数字
2.8溶剂统计表
溶剂统计表存放由程序自动生成的按施工阶段汇总的溶剂统计数据。这个表由程序系统
控制,用户不能改变它。它的表结构和说明如下:
字段名称 数据类型 说明
施工阶段 数字
稀释剂牌号 文本
总量 数字
4
三.涂装系统操作说明
本系统由二个部分组成。一个是TRIBON M2系统,另一个是数据处理系统。使用本系统,
首先在TRIBON M2系统中,按分段计算涂装面积。然后,把计算的结果输入到数据库中。最
后,启动数据处理系统,输出涂装工艺报表。
3.1创建工程
一个工程有一个工程文件夹。其路径是:Z:\SB3DS\PROJECT\xxx\PAINT。其中xxx是工
程的目录名,用户应该在此目录下创建PAINT文件夹。然后,把涂装标准数据库(Z:
\SB3DS\STANDARD\PAINT\PAINT.MDB)拷贝到Z:\SB3DS\PROJECT\xxx\PAINT下,也可以把另
外一个工程的数据库PAINT.MDB拷贝到Z:\SB3DS\PROJECT\xxx\PAINT下。
3.2计算涂装面积
在TRIBON M2系统中,按分段和施工阶段计算涂装面积。
3.3数据输入
分二个阶段。首先,要输入这个工程的油漆配套工艺。也就是在“涂料牌号”和“油漆
工艺”中输入数据。第二阶段,把涂装面积的计算结果输入到“涂装”表中。
数据输入没有程序界面,用户直接打开PAINT.MDB数据库,输入数据。
3.4涂装工艺卡生成
在Z:\SB3DS\BIN目录下,启动“Paint.exe”程序。系统显示如下界面:
双击要操作的工程目录,如下:
5
按《确认》,进入程序系统。系统显示如下:
系统的处理方式有三种:“按施工阶段”、“按油漆部位”和“按施工部位”。
3.4.1 按施工阶段
按这个方式有二种统计功能。如果选择了《汇总统计》,则按“施工阶段”生成“涂料
统计”和“溶剂统计”数据,程序直接把统计数据写入数据库表中,不生成输出统计表格。
用户要此统计数据,可以在数据库中打开这个二个统计表,然后把你要的数据拷贝粘贴到其
他文件中打印。如果没有选择《汇总统计》,则按施工阶段和区域生成涂装工艺卡表格。
首先,选择“施工阶段”,如下:
如果没有选择《汇总统计》,然后选择“涂装区域”,如下:
6
点击要计算的区域名,该区域名就放到右边的列表中,如下:
按《确认》,程序就自动生成你要的“涂装工艺卡”表格。
3.4.2按油漆部位
按“确认”按钮直接生成按油漆部位统计的油漆面积和使用总量。
3.4.3按施工部位
按“确认”按钮直接生成按施工部位统计的油漆面积和使用总量。
3.5全船涂装材料统计
可以对涂料和溶剂分别统计。直接打开数据库,选择“查询”,如下图:
7
双击《全船溶剂统计》或者《全船涂料统计》,就得到统计结果,如下:
8
你可以把它们拷贝粘贴到Excel文档中,打印输出。如下图:
