一种平面结构的宽带水平极化全向天线

摘要全向圆极化天线由于其具有圆极化辐射和全向辐射的双重特性，能比传统定向天线提供更大的信号覆盖范围，同时具有圆极化的抑制云雨干扰与抗多径反射特性，被广泛应用于遥感遥测、空间飞行器（飞机、导弹、火箭等）、广播电视系统和卫星定位等各个方面。

全球卫星导航定位系统（GNSS）在实际生活应用中所呈现的反应快、效率高、定位准确等特点，其应用己经深入人们的日常生活中。

为了提高卫星导航天线的覆盖面积，对于全向圆极化天线在需求巨大。

就目前情况来看，制约该类天线应用的主要问题是其阻抗带宽和轴比带宽过窄。

可以预见，小型化宽带全向圆极化天线将在未来的无线通信领域扮演不可或缺的角色。

本论文中介绍全向圆极化的研究背景和意义，分析全向圆极化天线的发展趋势和所面临的一些问题，归纳了目前全向圆极化天线的一些国内外的相关研究现状。

本论文的研究内容主要围绕全向圆极化天线的设计所展开，研究成果具有一定的创新性，在工程实践中也具有一定的意义。

本论文的创新成果具体为：1、设计了一种基于单极子和环形枝节的全向圆极化天线，仿真和实测结果表明，该天线可以得到很好的全向圆极化辐射特性。

天线的尺寸为0.24λ0*0.24λ0*0.12λ0，该天线具有的10-d B回波损耗带宽和3-dB轴比带宽分别为4.4%和6.4%。

天线结构简单紧凑，可以在很大程度上减小天线的尺寸，满足特殊场合的小型化要求。

2、设计了一种基于十字交叉偶极子的全向圆极化天线，天线包含4个十字交叉偶极子和一个馈电网络，十字交叉偶极子的水平部分臂和垂直部分臂分别控制远场的水平极化和垂直极化电场，对该天线全向圆极化的工作原理进行了深入研究，天线具有的10-dB回波损耗带宽和3-dB轴比带宽分别为28.9%和17.9%。

3、设计了一种基于弯折偶极子的全向圆极化天线，天线包含4个弯折偶极子和一个馈电网络，通过把偶极子进行弯折，弯折偶极子的水平部分和垂直部分的电流分别控制远场水平极化和垂直极化，根据弯折偶极子的电流分布，分析水平远场水平方向和垂直方向的电场分布和90°相位差原理。

2021.10设计研发2-18GHz超宽带斜极化水平全向天线设计徐瑶俊，樊雪婷，郭庆功(四川大学电子信息学院，四川成都，610065)摘要：设计了一款2-lSGHz斜极化的全向天线，天线由一个超宽带水平全向的双锥天线和一个五层斜极化器构成。

通过增加卷边结构以及优化双锥天线母线长度，改善了超宽带双锥天线低频增益不足和高频方向图裂瓣的现象，釆用五层极化栅结构使辐射电场由垂直极化均匀的转换为45°斜极化。

使天线在2-18GHZ内电压驻波比(VSWR)小于2,不圆度小于3.5dB,0.89<|£fl|/<1.15,165°<AE e-5,<186°,具有良好的斜极化性能。

关键词：全向天线；超宽带；斜极化；双锥天线Slant-Polarized Horizontal Omnidirectional Antenna for2-18GHzUWB ApplicationsXu Yaojun,Fan Xueting,Guo Qinggong(School of electronic information,Sichuan University,Chengdu Sichuan,610065) Abstract：The article designed a2~18GHz obliquely polarized omnidirectional antenna.The antenna consists of an ultra wideband horizontal omnidirectional biconical antenna and a five layer t订ted polarizer.By increasing the curl strueture and optimizing the bus length of the biconical antenna, the phenomenon of low-frequency gain deficiency and high-frequency pattern split of the ultra wideband biconical antenna is improved.The radiation electrie field is uniformly converted from vertical polarization to45°oblique polarization by using a five layer polarization grid structure.The VSWR is less than2,roundness is less than 3.5db,0.89<|场|/隔<1.15,165。

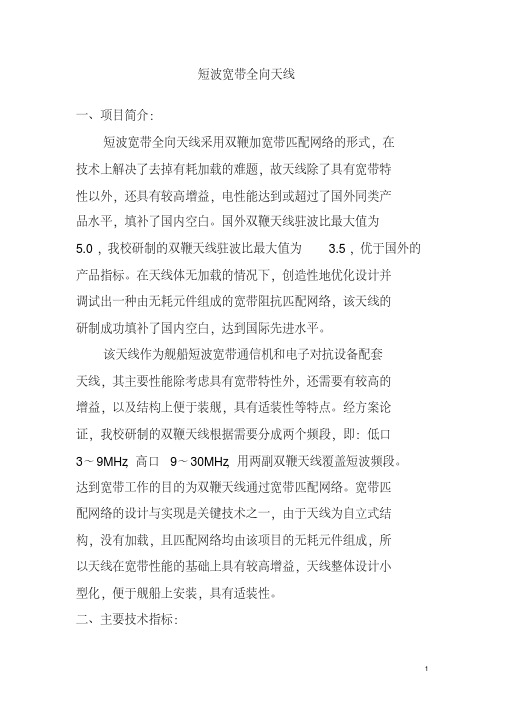

短波宽带全向天线一、项目简介：短波宽带全向天线采用双鞭加宽带匹配网络的形式，在技术上解决了去掉有耗加载的难题，故天线除了具有宽带特性以外，还具有较高增益，电性能达到或超过了国外同类产品水平，填补了国内空白。

国外双鞭天线驻波比最大值为5.0，我校研制的双鞭天线驻波比最大值为 3.5，优于国外的产品指标。

在天线体无加载的情况下，创造性地优化设计并调试出一种由无耗元件组成的宽带阻抗匹配网络，该天线的研制成功填补了国内空白，达到国际先进水平。

该天线作为舰船短波宽带通信机和电子对抗设备配套天线，其主要性能除考虑具有宽带特性外，还需要有较高的增益，以及结构上便于装舰，具有适装性等特点。

经方案论证，我校研制的双鞭天线根据需要分成两个频段，即：低口3～9MHz，高口9～30MHz，用两副双鞭天线覆盖短波频段。

达到宽带工作的目的为双鞭天线通过宽带匹配网络。

宽带匹配网络的设计与实现是关键技术之一，由于天线为自立式结构，没有加载，且匹配网络均由该项目的无耗元件组成，所以天线在宽带性能的基础上具有较高增益，天线整体设计小型化，便于舰船上安装，具有适装性。

二、主要技术指标：1.工作频率：低口3～9MHz；高口9～30Mz；2.驻波比：≤3(90％)，最大3.5；3.增益：≥1dBi(3～4MHz) ；≥3dBi(4～30MHz) ；4.功率容量：2KW；5.尺寸：低口，高＜15米、间距＜ 3.5米；高口，高＜7米、间距 1.7米；6.方向图：水平面全向；7.极化：垂直极化；8.天线座设计小型化，便于舰船上安装，具有适装性。

三、市场前景：该天线结构简单、适装性强，性能良好，舰船和民用船只都可配备，气象、石油、银行等系统和部门基地台站的短波通信天线也可使用，因此该天线具有广阔的应用前景。

四、合作方式：技术转让，联合组建生产天线的专业性企业。

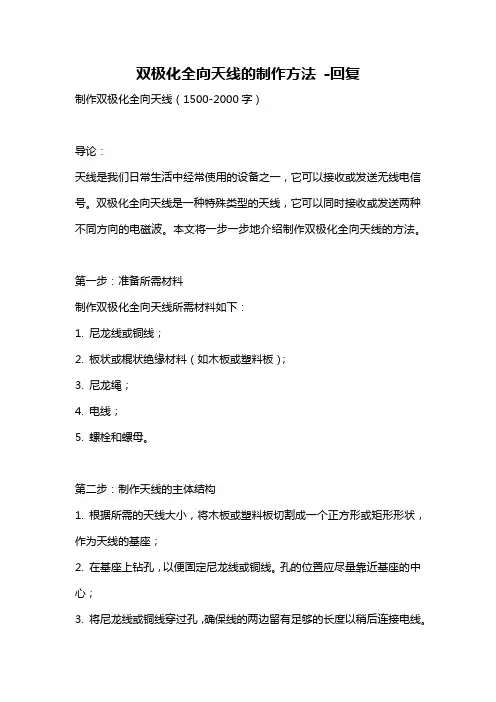

双极化全向天线的制作方法-回复制作双极化全向天线（1500-2000字）导论：天线是我们日常生活中经常使用的设备之一，它可以接收或发送无线电信号。

双极化全向天线是一种特殊类型的天线，它可以同时接收或发送两种不同方向的电磁波。

本文将一步一步地介绍制作双极化全向天线的方法。

第一步：准备所需材料制作双极化全向天线所需材料如下：1. 尼龙线或铜线；2. 板状或棍状绝缘材料（如木板或塑料板）；3. 尼龙绳；4. 电线；5. 螺栓和螺母。

第二步：制作天线的主体结构1. 根据所需的天线大小，将木板或塑料板切割成一个正方形或矩形形状，作为天线的基座；2. 在基座上钻孔，以便固定尼龙线或铜线。

孔的位置应尽量靠近基座的中心；3. 将尼龙线或铜线穿过孔，确保线的两边留有足够的长度以稍后连接电线。

第三步：连接电线并固定天线1. 将电线的一端插入一个小的孔中，然后将电线的另一端固定到尼龙线或铜线的一侧。

这个连接应该是牢固的，并且电线应该与尼龙线或铜线紧密地接触；2. 使用绝缘胶带将电线与尼龙线或铜线固定在一起，确保他们不会松动；3. 使用螺栓和螺母来固定尼龙线或铜线在基座上。

第四步：安装尼龙绳和连接电缆1. 在基座的两个对角处钻孔，通过穿过尼龙绳，将其固定在中心孔位的两侧；2. 使用电缆连接对装置的期望方向，确保良好的电气连接。

第五步：测试和调整天线1. 将制作好的双极化全向天线连接到无线电设备上；2. 在不同方向上测试天线的接收和发送效果，记录信号的强度和质量；3. 根据测试结果调整天线的方向和位置，找到最佳的接收和发送效果；4. 如果有必要，可以尝试不同长度的尼龙线或铜线来优化天线的性能。

结论：通过按照以上步骤制作双极化全向天线，我们可以获得一种能够同时接收和发送两种不同方向的电磁波的设备。

这种天线的制作过程相对简单，所需材料也比较常见。

制作完成后，我们可以通过测试和调整来优化天线的性能，以满足不同的通信需求。

希望这篇文章能帮助你了解双极化全向天线的制作方法。

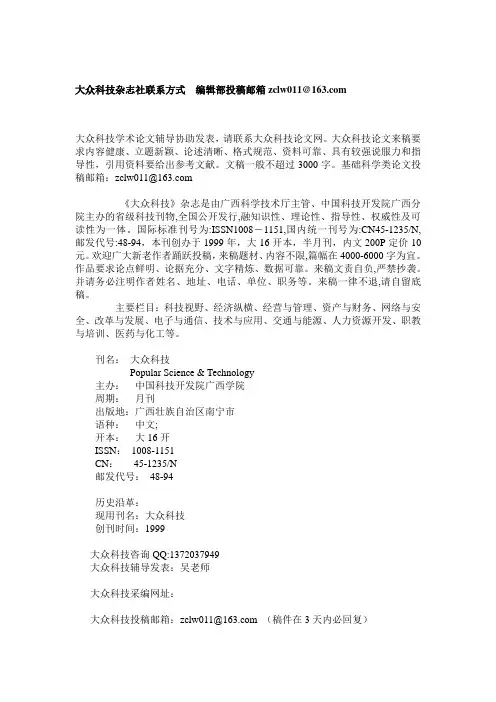

大众科技杂志社联系方式编辑部投稿邮箱zclw011@大众科技学术论文辅导协助发表，请联系大众科技论文网。

大众科技论文来稿要求内容健康、立题新颖、论述清晰、格式规范、资料可靠、具有较强说服力和指导性，引用资料要给出参考文献。

文稿一般不超过3000字。

基础科学类论文投稿邮箱：zclw011@《大众科技》杂志是由广西科学技术厅主管、中国科技开发院广西分院主办的省级科技刊物,全国公开发行,融知识性、理论性、指导性、权威性及可读性为一体。

国际标准刊号为:ISSN1008－1151,国内统一刊号为:CN45-1235/N,邮发代号:48-94，本刊创办于1999年，大16开本，半月刊，内文200P定价10元。

欢迎广大新老作者踊跃投稿，来稿题材、内容不限,篇幅在4000-6000字为宜。

作品要求论点鲜明、论据充分、文字精炼、数据可靠。

来稿文责自负,严禁抄袭。

并请务必注明作者姓名、地址、电话、单位、职务等。

来稿一律不退,请自留底稿。

主要栏目：科技视野、经济纵横、经营与管理、资产与财务、网络与安全、改革与发展、电子与通信、技术与应用、交通与能源、人力资源开发、职教与培训、医药与化工等。

刊名：大众科技Popular Science & Technology主办：中国科技开发院广西学院周期：月刊出版地：广西壮族自治区南宁市语种：中文;开本：大16开ISSN：1008-1151CN：45-1235/N邮发代号：48-94历史沿革：现用刊名：大众科技创刊时间：1999大众科技咨询QQ:1372037949大众科技辅导发表：吴老师大众科技采编网址：大众科技投稿邮箱：zclw011@ （稿件在3天内必回复）征稿启事 22AdHoc网络AODV路由协议在S3C6410中的研究与应用李家振; 1-33论数据挖掘的发展前景及潜在价值罗艳;何建东;李久丹; 4-54太赫兹波段二维金属光子晶体传输器件的研究谭毅; 6-85Powerpoint中巧用flash、视频和声音孙曼曼;崔素丽; 9-10+36全波段CCD系统在影像判读技术方面的应用分析赵国斌;鲍金河;韩韦; 11-137约束条件下多元随机效应模型中线性预测的泛容许性周志龙;陈小海; 14-17 8浅谈铁路货运规章信息化建设刘琪; 18-19+379基于专业术语提取的中文分词方法郑阳;莫建文; 20-2310软件与信息服务外包服务平台开发的设计杨丽芳;叶南均;肖健; 24-25+43 11VHF波段频率合成器的设计与实现赵秋明;邹军林; 26-2812雷达信号的时——频分析和应用黄明亮; 29-3413一种平面结构的宽带水平极化全向天线张国光; 35-3714UHF/VHF宽带功率放大器设计陈雷;武之凤; 38-3915论遥感技术在电力工程勘测中的应用陈林坡; 40-4116基于VLSM的子网划分及实现王春霞;罗海琼;苏静; 42-4317基于嵌入式系统的雷达电子干扰模拟器改进设计胡巍彪;邹向阳;王琪; 44-4618基于FPGA实现的任意波形发生器的设计与研究王玥; 47-4919基于Widget的数字电视交互平台系统构架徐卓雁;范科峰;莫玮;张素兵; 50-51+5420基于SOA的高校信息系统研究王伟; 52-54备注：本中心非大众科技编辑部，来稿请自留底稿，勿一稿多投，请仔细审校后网上投稿（E-mail:zclw011@）。

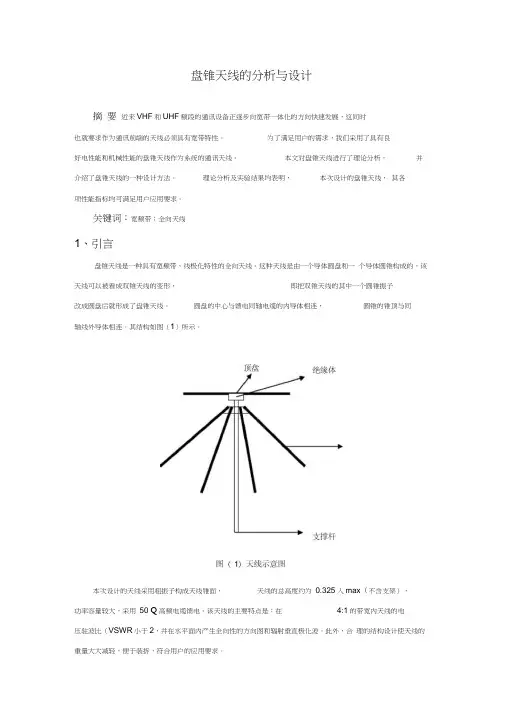

盘锥天线的分析与设计摘要近来VHF和UHF频段的通讯设备正逐步向宽带一体化的方向快速发展，这同时也就要求作为通讯前端的天线必须具有宽带特性。
