注塑成型基础

注塑成型基础知识
一、注塑过程：将颗粒状的聚合树脂，经过料管加热熔融在注射油缸压力下，
由喷嘴进入模腔，冷却定型后形成制品的过程。

二、注塑机种类及组成部分：
1、按合模部件与注塑部件配置型式有卧式，立式及角式三种。

2、按合模机构特征分要机械式，液压式和液压机械式。

3、按注射系统分又分为螺杆式和柱塞式。

合模机构
合模部件调模机构
顶出装置
组成部分安全保护装置
传动装置螺杆
注塑部件塑化装置螺杆头
注塑装置料筒
加热冷却系统
液压系统
润滑及电控系统
三、注塑周期及工作循环：
注塑周期主要由闭模、注射座前进、注塑保压、预塑计量、冷却开模、顶出制品等。

拟制：审核：审批：。

。
成型过程中的注意事项及维护保养方法
温度控制 压力调整 循环时间控制 维护保养
注塑过程中需严格控制模具和原材料的温度，以获得最佳的成 型效果。同时，定期检查加热元件、冷却系统等是否正常工作
。
根据产品需求和模具结构，合理调整注射压力、保压压力等参 数，以保证注塑件的质量和稳定性。
优化注射、保压、冷却等环节的时间，以提高生产效率。
操作步骤
根据生产计划，准备好原料、模具和 机器，调整注射成型参数，进行生产 。
注射压力、注射速度、保压时间等参数的设置与调整
01
02
03
注射压力
根据产品大小和模具情况 设定适当的注射压力，一 般不超过1500bar。
注射速度
根据产品厚度和模具结构 设定适当的注射速度，一 般不超过150mm/s。
保压时间
定期对注塑机、模具等设备进行保养，包括润滑、清洁、紧固 等措施，以延长设备的使用寿命。
成型后的产品检验及质量评估方法
外观检测
尺寸检测
观察注塑件是否有气孔、缩孔、流痕等缺 陷，以及尺寸是否符合要求。
使用测量工具对注塑件的尺寸进行精确测 量，包括长度、宽度、高度等参数。
性能测试
质量评估
根据产品需求，对注塑件进行相应的性能 测试，如耐温性、耐冲击性、耐磨损性等 。
具有较好的强度和耐冲击 性，适用于机械零件和家 电制品等领域。
塑料的收缩率及影响因素
塑料的收缩率
塑料制品的收缩率是指其尺寸在熔融状态下与冷却后的差异，不同的塑料品种和 加工条件下的收缩率会有所不同。
收缩率的影响因素
塑料的收缩率主要受到其结晶度、分子量、添加剂和加工条件等因素的影响。
选材原则及注意事项
由于冷却不均匀或其他因素，可 能导致成型件变形。解决方法是 优化冷却系统设计和成型条件，

嵌件的预热应根据塑料的性能和嵌件大小而定，对于成型时容易 产生应力开裂的塑料（如聚碳酸酯、聚砜、聚苯醚等），其制品的金 属嵌件，尤其较大的嵌件一般都要预热。对于成型进不易产生应力开 裂的塑料，且嵌件较小时，则可以不必预热。预热的温度以不损坏金 属表面所镀的锌层或铬层为限，一般为110C-130C，对于表面无镀层 铝合金或铜嵌件，预热温度可达150C。
Page 7
注塑设备—注塑机的组成结构
一台通用注塑机主要由塑化注射系统、合模机构、液压传动（或气动）装置、电器控制 系统等组成，如图所示：
Page 8
注塑设备—注塑机的组成结构
塑化注射系统 塑化注射系统的主要作用是使塑料加热塑化和熔融， 并能以足够的压力和速度下将一定量的溶料注入模具型腔中。塑化注射系 统主要由塑化部件（螺杆、机筒、喷嘴等组成）、料斗、计量装置、传动 装置、注射油缸、注射座整体移动油缸等组成。
注塑工艺基础知识
提纲
一、注塑工艺简介 二、注塑设备 三、注塑工艺过程 四、注塑制品的设计要点
Page 2
注塑工艺简介
各种各样的塑料制品是怎么制成的呢？塑料的主要成型方法 有挤出成型、注塑成型、吹塑成型、压延成型、浇铸成形等，其 中注射成型因形状适应性广，是热塑性塑料成型主要工艺。
注塑也称注射成型或注射模塑，是用注塑机将塑料粒子或塑 料粉的原料熔融后，施加压力使其注入温度较低的模具内冷却固 化形成与模腔形状一致的塑料制品的加工过程。
Page 6
注塑设备—注塑机分类
近年来注塑机发展很快，类型不断增加，分类的方法也较多。有的按塑料塑化 方式分为柱塞式和螺杆式；有的按锁模装置的传动方式分为液压式、机械式和液压 机械式；也有按机器操作方式分为自动、半自动和手动等，至今尚未完全形成统一 的分灯方法，目前使用较多的分类方法有以下几种：

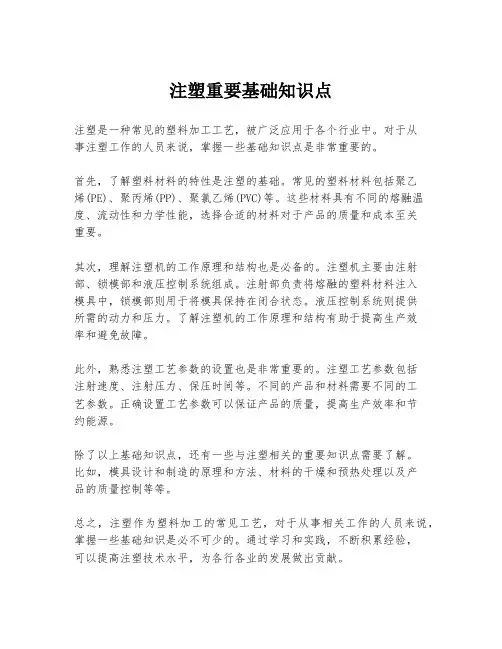

注塑重要基础知识点
注塑是一种常见的塑料加工工艺，被广泛应用于各个行业中。

对于从
事注塑工作的人员来说，掌握一些基础知识点是非常重要的。

首先，了解塑料材料的特性是注塑的基础。

常见的塑料材料包括聚乙
烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)等。

这些材料具有不同的熔融温度、流动性和力学性能，选择合适的材料对于产品的质量和成本至关
重要。

其次，理解注塑机的工作原理和结构也是必备的。

注塑机主要由注射部、锁模部和液压控制系统组成。

注射部负责将熔融的塑料材料注入
模具中，锁模部则用于将模具保持在闭合状态。

液压控制系统则提供
所需的动力和压力。

了解注塑机的工作原理和结构有助于提高生产效
率和避免故障。

此外，熟悉注塑工艺参数的设置也是非常重要的。

注塑工艺参数包括
注射速度、注射压力、保压时间等。

不同的产品和材料需要不同的工
艺参数。

正确设置工艺参数可以保证产品的质量，提高生产效率和节
约能源。

除了以上基础知识点，还有一些与注塑相关的重要知识点需要了解。

比如，模具设计和制造的原理和方法、材料的干燥和预热处理以及产
品的质量控制等等。

总之，注塑作为塑料加工的常见工艺，对于从事相关工作的人员来说，掌握一些基础知识是必不可少的。

通过学习和实践，不断积累经验，
可以提高注塑技术水平，为各行各业的发展做出贡献。
