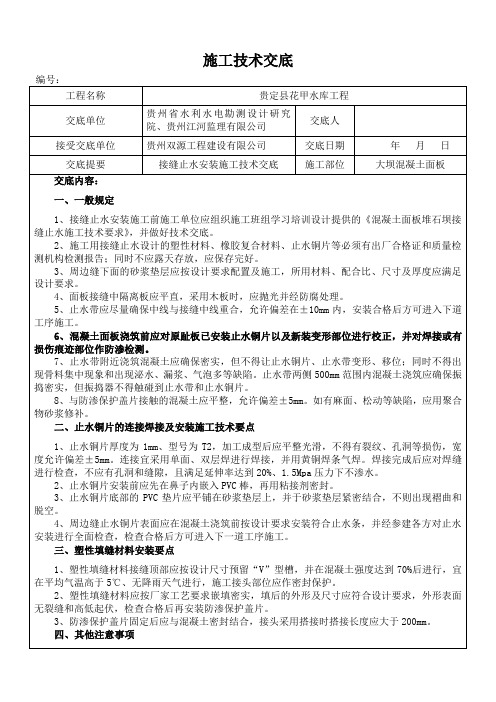

止水节安装技术交底工程名称：XXX里三期工程交底部位：止水节安装工程编号日期：（未提供）交底内容：一、主要施工工艺1.排水系统本工程室内排水系统采用废、污水合流制。
卫生间采用双立管排水，厨房及阳台采用单立管排水，室内废污水合流至室外化粪池处理后，排入市政污水管网。
地下室废水和消防排水汇集到集水坑，经潜污泵提升排放至室外雨水管网。
屋面雨水采用重力排水系统，经设于室内的雨水管，由地下一层汇合后排至室外雨水井。
2.管道预留预埋预留预埋的准确性对于整个安装工程至关重要。
预留预埋是给排水专业在主体施工中的工作重点，它将直接影响给排水安装的顺利进行。
在施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，并在深化设计的预留预埋图中标注清晰，以便于各专业的预留预埋。
同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。
严格按照标准图集加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定。
2.1 穿墙刚性防水套管安装剪力墙刚性套管安装：对于需要安装在剪力墙上的刚性防水套管，在主体结构钢筋绑扎好后，按照管道深化图纸，确定管道安装的标高，找准位置，按大于穿剪力墙管道外径一到两号选择套管的几何尺寸，同时根据剪力墙的厚度及建筑做法决定套管的长度，然后将选择好的套管置于钢筋中，校对坐标、标高、平正合格，牢固的绑扎在钢筋网中固定。
如果需要气割钢筋安装的，必须得到设计允许，安装后套管处必须由结构施工方用加强筋加固。
套管在安装前套管内应刷防锈漆两道，套管外壁不刷漆。
套管安装好，在结构模板未封闭前，应先将套管内用锯末、旧棉絮等进行填充，用胶带将套管两头进行完全封闭，防止浇灌混凝土时混凝土进入套管，将套管堵死。
后砌墙穿墙套管安装：对于需要安装在后砌墙上的刚性套管，在土建专业砌筑隔墙时，按照设计要求确定穿墙套管的位置及尺寸，然后在隔墙的钢筋网中安装穿墙套管，并用加强筋加固。
安装后，穿墙套管处应密封好，以防止雨水渗透。
S-RJP工法在地下连续墙接缝处止水的运用深基坑地下连续墙结构施工过程中，如果地连墙墙深过深，为了保证止水效果，可以采用S-RJP工法桩在接缝处进行止水。
结合上海市杨浦区新江湾城23-5地块益田假日广场项目中的S-RJP工法在地下连续墙接缝处止水的运用，总结相关的施工工艺和方法，实践证明，地连墙使用S-RJP工程桩进行墙深超过40m 的地连墙接缝处的止水，是一种行之有效而且易于施工的施工方法。
标签：S-RJP工法;地下连续墙;接缝处止水;深基坑目前，高压喷射注浆工艺主要由MJS和RJP两种，是从日本引进的新技术，现在主要用于①地墙接缝处的止水强化。
②地墙的加固补强。
③盾构的始发以及到达口加固、反力墙的耐力提升。
④盾构掘进穿越线路保护。
⑤防止基坑底板隆起以及提升土压平衡。
针对地下连续墙接缝止水的问题，结合本项目施工环境狭窄，周边环境复杂的情况，选用S-RJP工法进行施工。
1、工程概况1.1建设概况本工程位于上海市杨浦区新江湾城23-5 地块，东至淞沪路、南至三门路、西至国霞路、北侧为已建成泰宝大厦。
东侧紧邻地铁10号线直线距离约为47.1m。
周边环境复杂，临近地铁十号线，对止水质量要求高;施工过程对周边环境的变形控制要求高。
1.2地下连续墙概况基坑围护结构东侧（靠近地铁10号线）采用厚度均为1000mm厚地下連续墙，基坑围护结构西侧和南侧以及ⅠA区和ⅠB区与Ⅱ和Ⅲ区分隔墙、Ⅱ与Ⅲ区分隔墙地下连续墙厚度800mm，地下连续墙混凝土设计等级为水下C35，混凝土抗渗设计等级为P8。
1.3 RJP工法桩概况在A型，B1型，B4型，B4s型这四种墙深达42.55m的地连墙接缝处位置在-26.00～-45.00标高范围内设置φ2400定角度180°S-RJP大直径高压旋喷桩进行止水。
同时在北侧利用泰宝大厦800厚地下连续墙，故在新施工的地连墙与泰宝大厦原有地连墙交接的位置在-19.200～-30.900标高范围内设置φ2400定角度180°S-RJP大直径高压旋喷桩。
盾构井地下连续墙接缝止水施工 ----MJS工法桩摘要:随着社会的进步和经济的发展，城市轨道交通隧道以及公路隧道的建设越来越频繁，本文针对佛山季华路西延线超大直径公路盾构隧道围护结构工程施工中，就MJS工法桩施工前期准备、施工过程中控制工作要点,并参考季华西业主管理办法及专项施工方案；着重分析MJS工法桩施工质量技术控制的重点；并提出了相应的措施。
关键词:垂直度;注浆压力;注浆量;要点；措施1、工程概况本项目为佛山市季华路西延线工程，MJS工法桩施工区域位于西岸始发井位于西岸明挖段，西岸始发井 ZK12＋164~ZK12＋193段范围内的23幅1.2m地下连续墙接缝采用MJS工法桩防渗漏，该桩桩长为48.5m，桩径为2m，共22根。
根据MJS工法桩与本工程地质适用性，设计桩径φ2000mm，为避免对地下连续墙桩身产生直接影响，地下连续墙标高内采用背向大角度摆喷喷射角度150°，桩位距地下连续墙接缝70cm。
图1.1-1 MJS工法桩摆喷大样图2、水文、地质概况季华路西延线工程西岸工作井2022年1月初开始进行施工，此时地下水水文为枯水期。
场地内地质情况较简单，地层较均匀切起伏小，没有影响场地稳定的不良地质，地层从新到老分主要三层：第一层填土:红褐色,黏土质砂土。
第二层淤泥质黏土夹砂:灰褐色,稍密,主要由淤泥质動土及粉土混合互层夹层产出,呈千层糕状,含有材具臭味。
第三层粉砂：褐色,灰褐色,稍密-中密,湿-饱和含粉细砂及云母片。
图1.1-2 MJS工法桩施工地质剖面图3、MJS工法桩MJS工法桩止水帷幕是基坑开挖前围护结构地下连续墙接缝间的防渗漏水的辅助施工措施，其主要目的及作用是保证基坑开挖过程中地下连续墙接缝不发生渗漏水现象，保证基坑开挖及后续施工的整体安全稳定。
4、MJS工法工质量保障措施（1）测量放线由专职测量人员负责测量放线及桩位的确定。
（2）桩机必须端正、稳固、水平，用经纬仪保持其垂直度。

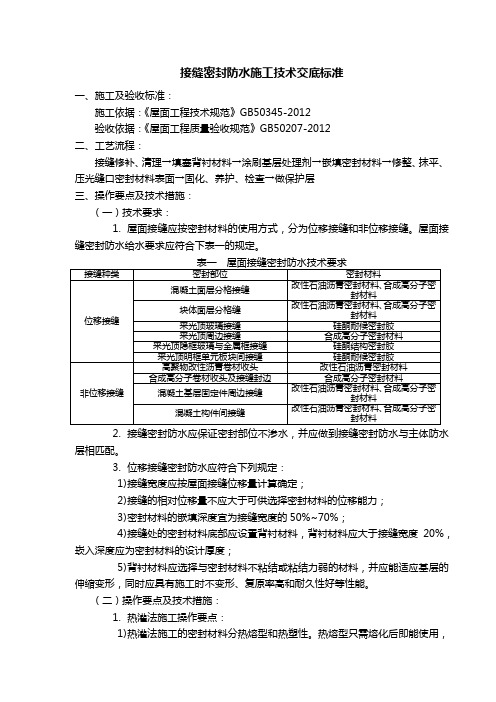

接缝密封防水施工技术交底标准一、施工及验收标准：施工依据：《屋面工程技术规范》GB50345-2012验收依据：《屋面工程质量验收规范》GB50207-2012二、工艺流程：接缝修补、清理→填塞背衬材料→涂刷基层处理剂→嵌填密封材料→修整、抹平、压光缝口密封材料表面→固化、养护、检查→做保护层三、操作要点及技术措施：（一）技术要求：1.屋面接缝应按密封材料的使用方式，分为位移接缝和非位移接缝。
屋面接缝密封防水给水要求应符合下表一的规定。
2.接缝密封防水应保证密封部位不渗水，并应做到接缝密封防水与主体防水层相匹配。
3.位移接缝密封防水应符合下列规定：1)接缝宽度应按屋面接缝位移量计算确定；2)接缝的相对位移量不应大于可供选择密封材料的位移能力；3)密封材料的嵌填深度宜为接缝宽度的50%~70%；4)接缝处的密封材料底部应设置背衬材料，背衬材料应大于接缝宽度20%，崁入深度应为密封材料的设计厚度；5)背衬材料应选择与密封材料不粘结或粘结力弱的材料，并应能适应基层的伸缩变形，同时应具有施工时不变形、复原率高和耐久性好等性能。
（二）操作要点及技术措施：1.热灌法施工操作要点：1)热灌法施工的密封材料分热熔型和热塑性。
热熔型只需熔化后即能使用，但熔化温度不宜过高；热塑性材料应在塑化温度下保持5min以上使其充分塑化后再使用。
必须严格按产品说明书操作。
严禁熬制温度过高，过高会产生结焦或有冒黄烟现象，此时直接影响到密封材料质量。
2)通常将密封材料装入熬制锅中，用文火缓慢加热，加热温度一般控制在110～130℃、最高不得超过140℃，加热过程中注意随时搅拌、测量温度、使材料升温均匀；无测温设施时，仔细观察锅内加热的密封材料，以液面发亮、不再起泡、略有青烟冒出为度。
熬制过程中回收再利用的材料一次加入量不得超过新材料的10%。
3)熔化好的密封材料立即运至浇灌点灌注，灌缝时熔化材料的温度不宜低于110℃。
过低不仅材料变稠、影响操作，也将大大降低密封材料的粘结性能。
止水带安装及搭接技术交底本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March矮边墙止水带安装技术交底1、隧道纵向施工缝采用背贴式橡胶止水带＋中埋式钢边止水带2、材质要求1）橡胶止水带生产采用原材料，不得使用再生料。
2）施工缝采用中埋式橡胶止水带：宽度不小于300mm ，厚度不小于8mm 。
3）背贴式止水带：宽度不小于300mm ，厚度不小于6mm ，凸高小于35mm 。
3、施工注意事项：1）止水带埋设位置应准确，其中间空心圆环应与缝的中心线重合。
2）止水带应妥善固定，宜采用专用的钢筋套或扁钢固定。
3）止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。
4)变形缝与施工缝均用背贴式（中埋式）时，相交部位宜采用十字配件。
仰拱、拱墙施工缝与纵向施工缝交叉 时应做好搭接措施防止渗漏水。
5)止水带在转角处宜采用直角专用配件，并应作成圆弧形，转角半径不小于200mm 。
4、搭接注意事项1）橡胶止水带：采用热压机硫化搭接胶合和冷粘接，接头处应平整光洁，抗拉强度不低于母材的80%；采用以冷接法专用黏结剂连接时，搭接长度不得小于20cm ，黏结剂涂刷应均匀并压实。
采用热压机硫化搭接胶合时搭接长度不得小于10cm 。
2）钢边止水带：中间橡胶板用热压机硫化搭接胶合，接好后，两侧钢边用铆钉将其搭接固定。
4、施工工艺流程：挡头模板钻钢筋孔→固定钢筋卡→固定止水带→灌注混凝土→拆挡头板→下一环止水带定位5、施工方法及步骤：沿仰拱衬砌轴线每隔0.5～1.0m 钻一φ8的钢筋孔。
将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上，待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带（其施作方法示意见图1）。
模 板模 板图1：止水带安装示意图搭接热硫化连接图2：止水带搭接接头示意图6、施工控制要点:1）施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合；2）按断面环向长度截取止水带，使每个施工缝用一整条止水带，尽量不采取搭接，除材料长度原因外只充许有左右两侧边基上部两个接头，接头搭接长度不小于30cm；3）浇注混凝土时，注意在止水带附近振捣密实，但不得碰止水带，防止止水带走位；4）止水带接头连接接缝应平整、牢固、不得有裂口和脱胶现象。
止水带热接工艺一.变形缝止水带热接工艺1. 将热接模具按说明书组装，设定好加热温度，待设备检查无误后通电加热。
设定温度一般为夏天120℃，冬季140℃，其它时间段视具体情况再定；2. 将需要对接的止水带两头用布擦拭，保持其清洁、干燥；3. 准备好生胶，保证生胶厚度在4-5mm。
将生胶剪成约2cm宽的胶带，其长度与止水带宽度保持一致，共需约5条；4. 对于变形缝止水带，需要用生胶堵住中间变形孔，并保证堵实；5. 取三条生胶胶条叠在一起，将另外两条截成六段5cm左右的短条，三段为一组，将两组分别放在长生胶条的中间部位上下侧，保证止水带中间部位胶量充足；6. 待温度升到约100℃，打开模具，将生胶条和止水带的两头放入模具，生胶条在中间，并保证止水带两头对紧生胶条；7. 两人分别保持止水带的端头水平、与生胶对紧实，另外一人安装上模板，安装过程中保证各处压力一致，即压紧螺丝对角安装；8. 将四个压紧螺丝拧紧，直至两模板间距小于2mm为止；9. 至此开始硫化阶段。
待温度升至设定温度后保温30min；10. 到时间后打开模具，此时的接头较脆弱，需静止10min，10min后检查接头情况，准备下次热接。
二、橡胶止水带安装时注意如下：1.在止水带的施工单位在进行绑扎钢筋和支模时，使止水带必须采取可靠的固定措施，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。
2、对于固定橡胶膨胀止水带时，只能在止水带的允许部位上穿孔打洞，不得损坏本体部分。
对于止水带的固定方法应按设计要求的施工规范进行，常用的固定方法有：利用附加钢筋固定；专用卡具固定；用铅丝和模板固定等。
不论采用何种固定方法，都必须保证止水带定位准确，不损坏止水带有效部分，方便混凝土浇捣。
3、应尽量在工厂中连接成整体。
如因制造工艺、运输条件等限制，需在现场连接的，应采用热压硫化胶合（橡胶止水带）或焊接（塑料止水带），其接头外观应平整光洁，抗拉强度不低于母材的60％。
一、编制依据《商联中心建筑、结构图》、《混凝土结构工程施工规范》GB 506666-2011 、《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)、《地下防水工程质量验收规范》GB50208-2011、《地下建筑防水构造》10J301、《商联中心（一标段）地下防水施工方案》十六、材料要求止水条：遇水膨胀止水条，规格20mm× 30mm。
十七、主要机具小平铲、扫帚、钢卷尺、剪刀、锤子、毛刷等十八、施工准备（作业条件）1、安装前应对预留槽内尘土杂物清扫干净；表面残留的灰浆硬块及突出部分应清除干净等。
2、基层表面应保持干燥，无积水。
3、橡胶止水条均属易燃品，应单独存放，远离火源，操作时应通风。
五、工艺流程与操作工艺根据地下防水施工方案，遇水膨胀止水条用于地下室穿墙管和地下室水平施工缝（地下二层外墙，地下一、二层顶板梁与外墙交接处水平施工缝等部位除外），采用遇水膨胀止水条（20*30mm）+防水附加层做法。
5.1 工艺流程预留止水条位置→施工缝混凝土表面清理→粘贴遇水膨胀止水条→隐蔽工程验收→下部混凝土浇筑5.2 操作工艺1、预留止水条位置：墙体安装遇水膨胀止水条位置，在支设墙体模板时以预埋木条确定位置，在安装止水条前，必须先将预埋的木条剔凿干净。
2、施工缝混凝土表面清理：将安装止水条前必须将突出预留槽内表面的异物，已硬化的混凝土表面的水泥浮浆等铲平，并将尘土杂物清除干净。
3、粘贴遇水膨胀橡胶止水条：具体做法如下图所示：（ 1）外墙穿墙管防水做法（遇水膨胀止水条+防水附加层）：止水环套管遇水膨胀止水条管道附加层1.5mm厚聚氨酯防水涂料膜遇水膨胀止水条在套管上搭接示意图（2）地下室二外层顶墙板与地下一层外墙交接处的施工缝，使用遇水膨胀止水地条：下一层20mm厚水泥砂浆找平层500mm 宽 1.5mm 厚聚氨酯防水涂料膜附加层1.5mm厚聚氨酯防水涂料膜50mm厚挤塑聚苯板回填土遇水膨胀止水条 20*30mm砼浇筑完后剔凿出一条 40mm 宽， 10mm高的槽，将止水条用水泥浆固定于槽内。
