此文档下载后可自行编辑修改数据中心机房冷通道系统技术原创文档，支持商用，拒绝倒卖，倒卖必究目录1.1外观与结构 (3)1.2气流密闭通道活动门说明 (6)1.3气流密闭通道顶部天窗说明 (7)1.4气流密闭通道支撑架设计 (8)1.5通道内照明系统设计 (9)1.6环境信息采集单元说明 (9)1.7环境管理主机说明 (9)1.8冷通道供电单元 (10)1.9冷通道密闭系统效果图 (11)1.1外观与结构1）冷通道上部顶盖采用平顶结构，设计比机柜顶部高450mm，顶盖总宽为1305mm，模块式栅格标准设计，互换性强，安装简便。

8(此图只作功能参考,不作为产品标准样式.) 冷通道图例说明：○1冷通道活动门（采用平开门或推拉门）、○2活动天窗、○3冷通道龙骨、○4通道门组件、○5机柜、○6600x600mm全钢抗静电活动地板、○7冷气送风位、⑧中央智能控制单元2）活动天窗开启后冷通道的净高大于2米或以上，不影响日常维护工作3）冷通道为单元模块式设计，每个单元均能独立安装，并能与相邻的单元连接，互换性强，万能灵活组装。

框架与机柜水平支架水平连接，除了起到加固通道本身，还具备方便扩展的功能。

单条冷通道设计图4）列头与列尾间分别设置一对活动门，密闭效果好，遏制冷空气流有效地在进入设备。

通道门打开状态通道门关闭状态5）冷通道的活动门设计为常闭状态，安装自动闭门装置。

门均制有缓冲密闭装置，提供较好防护。

双向安装推拉把手，开关门具有良好的手感，门与机架的配合严密，间隙少于3mm。

推拉把手自动闭门装置6）门眉正中设置紧急声光预警装置，通道内安装位监控摄像设。

声光预警装置7）冷通冷通道预置端口与机房消防整体联动，能根据消防信号（开关量信号）自动打开活动天窗并满足通道内的消防需求。

8）冷通道所有单元组件全部采用独具良好耐磨性、耐蚀性，精细加工，整体冲压成型，高可靠接触，单元开启寿命试验应不少于5000次以上，安全耐用无松动现象，保证气流输出密封性。

关于数据中心机房冷热通道正文：1\引言本文档旨在说明数据中心机房冷热通道的相关细节和管理方案。

数据中心机房是一个关键的基础设施，冷热通道的设计和管理对于数据中心的运行和效能至关重要。

2\冷热通道概述2\1 冷热通道定义冷热通道是指在数据中心机房中，将冷气供应到服务器机柜前面，以确保服务器的温度正常工作的通道。

2\2 冷热通道的作用和优势冷热通道的设置可以带来多重好处：有效控制和改善机房的散热效果，提高服务器的工作性能和稳定性。

降低能源消耗，减少能源费用的支出。

延长服务器的使用寿命，降低硬件故障率。

提高机房的安全性等。

3\冷热通道设计3\1 机房布局合理的机房布局是冷热通道设计的基础。

需要考虑机柜与机柜之间的间距，通风口的设置位置，空调设备的摆放位置等。

3\2 冷热通道隔离通过设置隔离板或防护罩来区分冷热通道，确保冷气只供应到机柜前面，避免冷气的浪费和对其他设备造成干扰。

3\3 机柜排列方式机柜排列方式有两种：前后排列和冷热通道隔离排列。

前后排列是指机柜背面相对，冷气通道在两侧。

冷热通道隔离排列是指机柜背面面对面，冷气通道在背后。

根据机房的具体情况，选择合适的排列方式。

4\温度和湿度控制4\1 温度控制在冷热通道中，对机柜内的温度进行控制非常重要。

根据设备的要求，通常将温度设置在18\27℃之间，并采用温控设备进行监测和调节。

4\2 湿度控制机房的湿度也需要进行控制，通常将湿度设置在40\60%之间。

可以采用加湿器和除湿器等设备进行湿度的调节，并配备湿度监测设备。

5\散热管理5\1 空调系统空调系统是冷热通道中最重要的组成部分，需要选择适合的空调设备，并定期检查和维护，保证正常运行。

5\2 换热设备换热设备的设计和选择对于冷热通道的效果至关重要。

可以采用风冷换热器或水冷换热器等设备，根据需求选择合适的换热设备。

6\监测和维护6\1 温湿度监测机房冷热通道需要配备温湿度监测设备，实时监测温度和湿度，及时发现异常情况，并采取相应的措施进行调整。

数据中心机房冷通道原理1. 引言1.1 数据中心机房冷通道原理数据中心机房冷通道是一种提高数据中心机房能效的重要技术手段，其原理主要是通过将冷气集中送入机架前方，形成冷通道，从而减少对整个机房进行冷却的能量消耗。

冷通道能够有效降低机房的温度，提高设备的运行效率，延长设备的使用寿命。

在数据中心机房中，冷通道的作用主要是将冷气直接送至机架前方，提高空气流通效率，降低能量消耗。

冷通道的设计原理包括通过合理布置空调设备和通风口，控制空气流动方向，形成有效的制冷系统。

冷通道的构成要素包括空调设备、风扇、隔板等，通过它们的协同作用实现对机房温度的控制。

冷通道的优势主要体现在节能环保、设备稳定性提高、运行成本降低等方面。

在数据中心机房中，冷通道被广泛应用于高密度设备的部署、大规模数据中心等需要高效制冷的场景中。

未来，随着数据中心规模的不断扩大和能效要求的提高，冷通道将继续发展壮大。

通过不断改进设计和技术，冷通道有望实现更高效的制冷效果，为数据中心的稳定运行提供更有力的支持。

2. 正文2.1 冷通道的作用冷通道是数据中心机房设计中的重要概念，其作用主要体现在以下几个方面：1. 降低能耗：冷通道可以将冷却空气直接送至服务器的吸入口，避免了与热空气混合，提高了冷却效率，从而降低了能耗。

相比于传统的混合式冷却方式，冷通道可节省大量能源。

2. 提高散热效率：冷通道的设计可以有效地减少热空气对服务器的影响，确保服务器能够在适宜的温度下工作。

这不仅可以提高服务器的性能，还可以延长其使用寿命。

3. 优化空间利用：冷通道设计可以使数据中心机房内部空间得到更有效的利用，减少了各种设备之间的干扰，提高了数据中心的整体运作效率。

4. 提高数据中心的可靠性：通过冷通道设计，可以有效降低服务器发生过热故障的风险，提高数据中心的稳定性和可靠性，保障数据的安全性和完整性。

冷通道在数据中心机房中具有重要的作用，不仅可以降低能耗，提高散热效率，优化空间利用，还可以提高数据中心的可靠性，为数据中心的持续运行提供了重要保障。

关于数据中心机房冷热通道正文：1·引言数据中心机房冷热通道是数据中心网络设施中的一个重要环节，它对保证数据中心正常运行和设备的稳定性起着关键作用。

本文将详细介绍数据中心机房冷热通道的定义、设计原则、实施步骤以及相关安全措施。

2·冷热通道的定义冷热通道是数据中心机房中用来控制冷热空气流动的设施。

通常，机房会设置冷通道和热通道，以确保设备在良好的温度范围内运行。

冷通道用于供应冷空气给设备，而热通道则用于排出设备产生的热空气。

3·冷热通道的设计原则3·1 机房布局冷热通道的设计应结合整个数据中心机房的布局，使得冷空气能够有效地进入设备，而热空气能够顺利排出。

机房布局应考虑设备的密集度、电力供应和排热系统的位置等因素。

3·2 冷通道的设计冷通道的设计应确保冷空气能够直接引入设备，降低温度并增加设备的寿命。

冷通道应尽可能减少冷空气的泄漏，避免浪费。

常见的冷通道设计包括封闭式冷通道和扩散式冷通道。

3·3 热通道的设计热通道的设计应确保设备产生的热空气能够迅速排出机房，避免设备过热。

热通道的设计应考虑合适的风扇、空调系统和通风设备，保证热空气能够有效地被排出。

4·冷热通道的实施步骤4·1 规划根据数据中心机房的布局和需要，进行通道的规划。

确定冷热通道的位置、尺寸和数量等。

4·2 设备安装按照规划好的通道位置，安装冷通道和热通道的设备，包括壁板、天花板、密封门等。

4·3 连接设备根据设备的需要，连接通风设备、风扇和空调系统等。

确保冷热空气流动的畅通。

4·4 测试和调整安装完毕后，进行冷热通道的测试。

检查通风设备和空调系统的运行情况，并根据需要进行调整。

5·相关安全措施5·1 防火措施在机房冷热通道的设计和实施过程中，必须考虑防火措施。

安装防火墙、烟雾报警器和灭火系统等设备，并定期进行测试和维护。

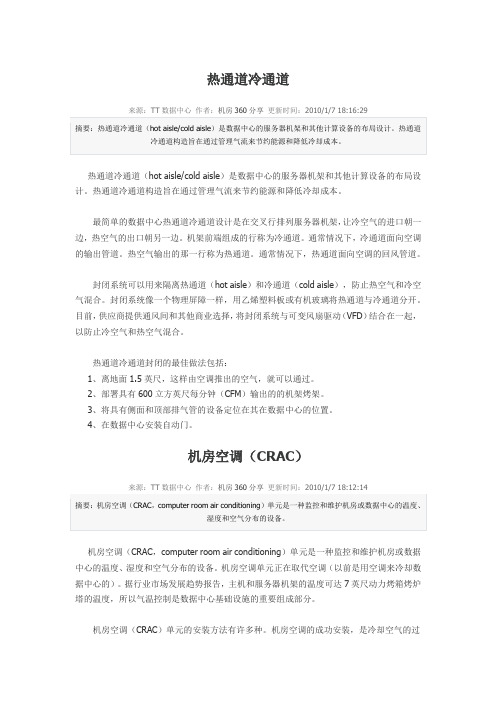

热通道冷通道（hot aisle/cold aisle）是数据中心的服务器机架和其他计算设备的布局设计。

热通道冷通道构造旨在通过管理气流来节约能源和降低冷却成本。

最简单的数据中心热通道冷通道设计是在交叉行排列服务器机架，让冷空气的进口朝一边，热空气的出口朝另一边。

机架前端组成的行称为冷通道。

通常情况下，冷通道面向空调的输出管道。

热空气输出的那一行称为热通道。

通常情况下，热通道面向空调的回风管道。

封闭系统可以用来隔离热通道（hot aisle）和冷通道（cold aisle），防止热空气和冷空气混合。

封闭系统像一个物理屏障一样，用乙烯塑料板或有机玻璃将热通道与冷通道分开。

目前，供应商提供通风间和其他商业选择，将封闭系统与可变风扇驱动（VFD）结合在一起，以防止冷空气和热空气混合。

热通道冷通道封闭的最佳做法包括：1、离地面1.5英尺，这样由空调推出的空气，就可以通过。

2、部署具有600立方英尺每分钟（CFM）输出的的机架烤架。

3、将具有侧面和顶部排气管的设备定位在其在数据中心的位置。

机房空调（CRAC，computer room air conditioning）单元是一种监控和维护机房或数据中心的温度、湿度和空气分布的设备。

机房空调单元正在取代空调（以前是用空调来冷却数据中心的）。

据行业市场发展趋势报告，主机和服务器机架的温度可达7英尺动力烤箱烤炉塔的温度，所以气温控制是数据中心基础设施的重要组成部分。

机房空调（CRAC）单元的安装方法有许多种。

机房空调的成功安装，是冷却空气的过程，也是通过高架地板分配冷空气的过程。

上升的空气通过穿孔部分，形成冷通道。

冷气流通过机架，并且在它从机架后面离开之前，将热空气带走。

出来的暖空气就在机架后面形成在日常生活中，我们有这样的经验，把冷热程度不同的物体放在一起时，热的物体会慢慢冷下来，冷的物体会逐渐热起来。

我们把一杯刚烧开的水与一杯凉水混合，可以得到不冷不热的温水。

关于机房冷热通道系统运作机房冷热通道系统是一种用于控制机房温度和提高能源效率的中央空调系统。

它通过将冷却空气和热气分开传输，有效地降低了机房的温度和运行成本。

冷热通道系统由冷通道和热通道组成。

冷通道是通过冷却设备（如空调机组）向机房输送冷空气的路径，而热通道则是将产生热量的设备的热气送出机房的路径。

在冷通道中，冷却设备将冷空气输送到机房中的设备上。

为了确保冷空气能够有效地覆盖设备，冷通道通常设计成封闭的，只有机房设备和冷却设备之间有空隙。

这样可以确保冷空气直接供给设备，避免冷气浪费。

此外，冷通道顶部和底部还会安装机械隔离板，以进一步避免冷空气泄漏。

在热通道中，产生热量的设备（如服务器和交换机等）将热气排放到机房外。

为了确保热气能够有效地排出机房，热通道通常会设有排烟口和排风机。

热通道也是封闭的，以避免热气返回机房内部。

冷热通道系统的运作原理是通过控制冷热通道之间的压差来实现。

冷通道中的冷空气被冷却设备靠近设备的吸风口吹入设备，然后被设备吸进并进行散热。

随后，热气从设备的排气口排出进入到热通道中，并通过排风机排出机房。

这种系统的主要好处之一是提高了机房的能源效率。

冷热通道系统能够减少冷空气和热气之间的混合，降低了冷却设备的负荷。

这不仅可以降低能耗，还可以减少冷却设备的使用时间，延长其寿命。

此外，冷热通道系统还可以提高机房设备的性能和可靠性。

通过确保每个设备都能获得足够的冷却空气，系统可以防止设备过热，并减少硬件故障的风险。

然而，冷热通道系统并非没有缺点。

首先，建设和维护这样的系统需要一定的成本。

机房的布局和设备的调整可能需要额外的投资。

此外，冷通道和热通道的隔离也需要定期维护，以确保系统的正常运行。

总的来说，机房冷热通道系统是一种有效控制机房温度和提高能源效率的技术。

通过将冷空气和热气分开传输，这种系统可以提供更加稳定和可靠的环境，确保机房设备的正常运行。

机房冷热通道系统整体解决方案机房冷热通道系统整体解决方案整体概述越来越强处理能力的服务器,越来越大容量的数据存储设备和网络设备,需要消耗更多的电能。

而集成度越来越高的设备,发热量越加集中,导致机房温度控制是个很大的问题。

只有对降低机房能耗的新技术与新方法进行研究,力求通过合理选用服务器机架、合理进行散热规划、优化机房设计、布局、使用等方面,提高机房散热效率,降低数据中心机房的整体能耗,才能达到节能减排的目标。

随着人们对讯息的需求,各行业都在不断地提高着数据处理的能力,也随着对节能减排的要求,有效降低耗能成为数据处理机房在建造之前必需要考虑的因素之一,为满足这一需要，鼎龙公司根据多年的实践经验,通过改善空气循环的管理, 可以有效减低PUE值，为客户量身订做了一套灵活实用、多功能的机柜冷热通道分隔解决方案。

实现依据依据美国2005年4月发布的TIA942《数据申心通信基础架构标准》中要求机房内计算机设备及机架采用“冷热通道”的安装方式。

“冷热通道”的设备布置方式，打破常规，将机柜采用“背靠背、面对面”摆放，这样在两排机柜的正面面对通道中间布置冷风出口，形成一个冷空气区“冷通道”，冷空气流经设备后形成的热空气，排放到两排机柜背面中的“热通道”中，通过热通道上方布置的回风口回到空调系统，使整个机房气流、能量流流动通畅，提高了机房精密空调的利用率，进一步提高制冷效果，如图下图所示。

方案设计机柜长排列的方式也为低成本处理冷热通道的隔离提供了条件,在机房内气流组织完成冷热通道隔离,这样最大限度地提高能效,从而达到节能减排的目的。

在本项目中,机房内冷热通道隔离的设计是在仅在D、E列有刀片机的区域的通道上部安装具备防火耐冲击的PC耐力板,D、E列机柜两头安装封闭的平移门，使得机柜的前面形成一个封闭的冷通道,使热气流从机柜的后面流出，符合气流组织原理在对新一代数据中心机房的设计和工程实践当中,通过全面的整体规划,对机房的关键设备、UPS电源、空调机房、场地布局等进行综合的考虑和节能设计是能达到节能减排的目标。

关于数据中心机房冷热通道在数据中心机房中，冷热通道是一种重要的设施，它能够有效地控制机房的温度和湿度，保障服务器等设备的正常运行。

本文将介绍冷热通道的基本概念、优势、设计原则以及在数据中心机房中的应用。

一、冷热通道的基本概念冷热通道是指数据中心机房中的一种布局方式，它将服务器等设备放置在冷通道中，而将空调设备放置在热通道中。

冷通道是指设备机柜的前面部分，而热通道则是指设备机柜的后面部分。

这种布局方式能够有效地提高空调的制冷效率，降低能耗。

二、冷热通道的优点1、提高制冷效率：冷热通道布局能够将服务器等设备的热量集中到热通道中，然后通过空调设备将热量排出机房，从而提高制冷效率。

2、降低能耗：由于冷热通道布局能够将热量集中到热通道中，因此能够减少空调设备的能耗，降低数据中心的运营成本。

3、提高服务器寿命：通过合理的冷热通道布局，能够保持机房的温度和湿度适宜，从而延长服务器的使用寿命。

三、冷热通道的设计原则1、合理规划机柜布局：在规划冷热通道布局时，需要根据数据中心的实际情况，合理规划机柜的布局，确保每个机柜都有足够的空间进行散热。

2、确定合适的空调设备：在选择空调设备时，需要根据数据中心的实际情况，选择合适的空调设备型号和数量，以确保能够满足数据中心的制冷需求。

3、确保气流组织合理：在规划冷热通道布局时，需要确保气流组织合理，避免出现气流短路等问题。

4、考虑扩展性：在规划冷热通道布局时，需要考虑数据中心的扩展性，为未来的扩展预留空间。

四、冷热通道在数据中心机房中的应用1、服务器机柜的布置：在数据中心机房中，服务器机柜通常被布置在冷通道中，以确保服务器等设备的正常运行。

同时，为了方便管理和维护，通常将机柜面对面排列，形成冷热通道。

2、空调设备的布置：空调设备通常被布置在热通道中，以确保能够有效地将热量排出机房。

同时，为了提高空调设备的制冷效率，通常将空调设备安装在机房的上部。

3、气流组织的控制：在数据中心机房中，需要合理控制气流组织，避免出现气流短路等问题。

关于数据中心机房冷热通道正文：一、引言数据中心机房冷热通道是现代数据中心的重要组成部分。

通过优化冷却系统的设计和布局，有效管理冷热空气流动，可以提高数据中心的能效和运行稳定性。

本文档旨在详细介绍数据中心机房冷热通道的相关内容，包括设计原则、布局要点、设备选型、操作与维护等。

二、设计原则⒈数据中心冷热通道设计的目标●提高能效：通过减少冷热空气的混合，降低冷却能耗。

●提高机房可用性：确保冷却系统正常工作，防止过热损坏设备。

●提供良好的空气分布：确保所有设备获得适宜的冷却效果。

⒉冷热通道的布局选择●热通道与冷通道排列方式：机房冷热通道可采用热通道靠近热负荷（例如服务器机架）和冷通道靠近冷源（例如空调出风口）的布局方式。

●热通道尺寸的选择：热通道宽度应根据设备排列密度和散热需求来确定。

●空调模式的选择：可采用冷通道和热通道均采用空调模式、冷通道采用空调模式而热通道采用自然抽风模式等方式。

三、布局要点⒈机架排列方式●冷通道冷气流向：确保冷通道内机架面板的前后区域均有冷气供应。

●热通道热气流向：确保热通道内机架面板的前后区域均具备良好的热空气排放条件。

●机架排列密度：根据设备散热情况和通道宽度，合理安排机架的数量和间距。

⒉空调系统设计●冷通道空调出风口的位置：应与机架排列方式相对应，确保冷空气直接供应到机架吸入口。

●热通道空调回风口的位置：应位于机架面板之间，以便收集和排放热空气。

●空调量与负荷匹配：根据机房总热负荷和散热设备的功率特性，选择合适的空调容量和数量。

四、设备选型⒈冷热通道隔离设备●冷热通道隔离门：确保冷热通道之间的物理隔离，减少冷热空气的混合。

●冷热通道隔离罩：用于限制冷热空气的流动，提高冷却效果。

⒉其他辅助设备●温湿度监测系统：用于实时监测机房环境参数，确保冷却系统正常运行。

●风机和抽风系统：用于增强热通道的自然抽风效果，提高热空气排放效果。

五、操作与维护⒈冷热通道的日常运维●定期清洁冷却设备：避免灰尘和异物对冷却设备的影响。

机房冷通道设计方案
机房的冷通道设计方案是指如何有效地将冷空气引导到机架设备，以提供良好的散热效果。

以下是一个适用于中小型机房的冷通道设计方案：
1. 确定冷通道和热通道：在机房内划定冷通道和热通道的区域，尽量使冷热空气流动保持分离。

冷通道是指冷气流动的区域，主要为机架设备供给冷空气。

热通道是指散热区，主要是机架设备排放的热空气的流动区域。

2. 合理安排机架设备的位置：将机架设备按照冷通道和热通道的划分合理布置。

将机架设备背面朝向热通道，使机架设备热空气能够直接排放到热通道中，避免与冷空气混合。

3. 安装冷通道门帘：在冷通道的出口安装门帘，防止冷空气向热通道漏风。

门帘的选用应具有良好的密封性能和灵活性，以使机房保持稳定的温度。

4. 安装冷通道风帘：在冷通道的入口安装风帘，防止热空气进入冷通道。

风帘的选用应具有良好的隔热性能和密封性能，以有效地隔离冷热空气。

5. 增设冷通道补水设备：在冷通道内添加冷空气喷头或空调风机等设备，可根据机房散热需求合理设置冷空气喷射角度和风扇转速，以保持冷通道内的合适温度和湿度水平。

6. 安装机柜冷通道隔板：在机柜间安装冷通道隔板，将冷空气
流通隔离开，确保每个机柜都能够得到充足的冷空气供给，并避免冷热空气混合。

通过以上的设计方案，可以有效地提高机架设备的散热效果，降低能耗。

同时，科学的冷通道设计也能延长机房设备的使用寿命，并提高机房的稳定性和可靠性。

最后，为了确保冷通道的设计方案的有效性和持续性，需要定期对冷通道进行巡视、维护和改进。
