下载文档原格式

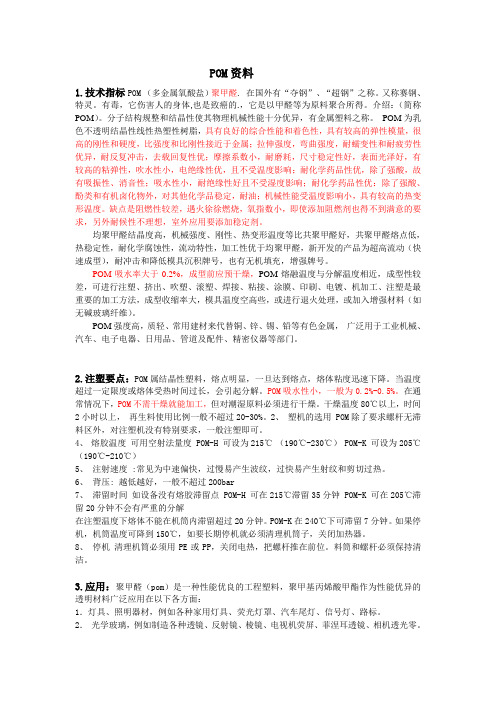

POM资料1.技术指标POM （多金属氧酸盐）聚甲醛. 在国外有“夺钢”、“超钢”之称。
又称赛钢、特灵。
有毒，它伤害人的身体,也是致癌的.，它是以甲醛等为原料聚合所得。
介绍：（简称POM）。
分子结构规整和结晶性使其物理机械性能十分优异，有金属塑料之称。
POM为乳色不透明结晶性线性热塑性树脂，具有良好的综合性能和着色性，具有较高的弹性模量，很高的刚性和硬度，比强度和比刚性接近于金属；拉伸强度，弯曲强度，耐蠕变性和耐疲劳性优异，耐反复冲击，去载回复性优；摩擦系数小，耐磨耗，尺寸稳定性好，表面光泽好，有较高的粘弹性，吹水性小，电绝缘性优，且不受温度影响；耐化学药品性优，除了强酸，故有吸振性、消音性；吸水性小，耐绝缘性好且不受湿度影响；耐化学药品性优：除了强酸、酚类和有机卤化物外，对其他化学品稳定，耐油；机械性能受温度影响小，具有较高的热变形温度。
缺点是阻燃性较差，遇火徐徐燃烧，氧指数小，即使添加阻燃剂也得不到满意的要求，另外耐候性不理想，室外应用要添加稳定剂。
均聚甲醛结晶度高，机械强度、刚性、热变形温度等比共聚甲醛好，共聚甲醛熔点低，热稳定性，耐化学腐蚀性，流动特性，加工性优于均聚甲醛，新开发的产品为超高流动（快速成型），耐冲击和降低模具沉积牌号，也有无机填充，增强牌号。
POM吸水率大于0.2%，成型前应预干燥，POM熔融温度与分解温度相近，成型性较差，可进行注塑、挤出、吹塑、滚塑、焊接、粘接、涂膜、印刷、电镀、机加工、注塑是最重要的加工方法，成型收缩率大，模具温度空高些，或进行退火处理，或加入增强材料（如无碱玻璃纤维）。
POM强度高，质轻、常用建材来代替铜、锌、锡、铅等有色金属，广泛用于工业机械、汽车、电子电器、日用品、管道及配件、精密仪器等部门。
2.注塑要点：POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。
当温度超过一定限度或熔体受热时间过长，会引起分解。
POM吸水性小，一般为0.2%-0.5%。

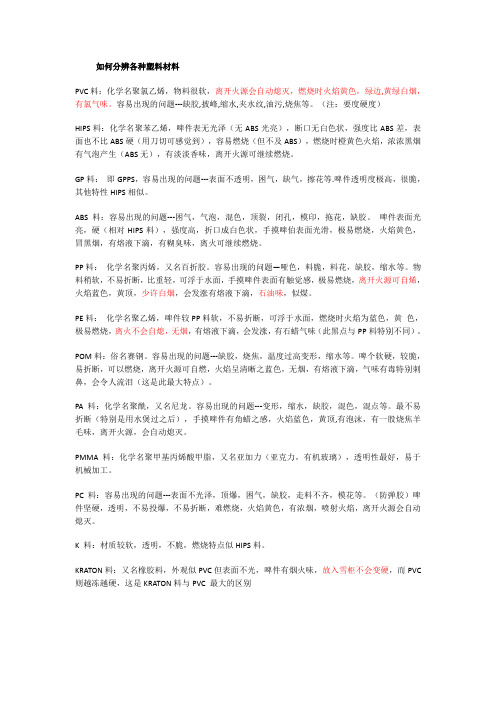

PVC料：化学名聚胜氯乙烯，物料很软，离开火源会自动熄灭，燃烧时火焰黄色，绿边,黄绿白烟，有氯气味。
容易出现的问题---缺胶,披峰,缩水,夹水纹,油污,烧焦等。
（注：要度硬度）HIPS料：化学名聚苯乙烯，啤件表无光泽（无ABS光亮），断口无白色状，强度比A BS差，表面也不比ABS硬（用刀切可感觉到），容易燃烧（但不及ABS），燃烧时橙黄色火焰，浓浓黑烟有气泡产生（ABS无），有淡淡香味，离开火源可继续燃烧。
GP料：即GPPS，容易出现的问题---表面不透明，困气，缺气，擦花等。
啤件透明度极高，很脆，其他特性HIPS相似。
ABS料：容易出现的问题---困气，气泡，混色，顶裂，闭孔，模印，拖花，缺胶。
啤件表面光亮，硬（相对HIPS料），强度高，折口成白色状，手摸啤伯表面光滑，极易燃烧，火焰黄色，冒黑烟，有熔液下滴，有糊臭味，离火可继续燃烧。
PP料：化学名聚丙烯，又名百折胶。
容易出现的问题—哑色，料脆，料花，缺胶，缩水等。
物料稍软，不易折断，比重轻，可浮于水面，手摸啤件表面有触觉感，极易燃烧，离开火源可自烯，火焰蓝色，黄顶，少许白烟，会发涨有熔液下滴，石油味，似煤。
PE料：化学名聚乙烯，啤件较PP料软，不易折断，可浮于水面，燃烧时火焰为蓝色，黄色，极易燃烧，离火不会自熄，无烟，有熔液下滴，会发涨，有石蜡气味（此黑点与PP料特别不同）。
POM料：俗名赛钢。
容易出现的问题---缺胶，烧焦，温度过高变形，缩水等。
啤个软硬，较脆，易折断，可以燃烧，离开火源可自燃，火焰呈清晰之蓝色，无烟，有熔液下滴，气味有毒特别刺鼻，会令人流泪（这是此最大特点）。
PA料：化学名聚酰，又名尼龙。
容易出现的问题---变形，缩水，缺胶，混色，混点等。
最不易折断（特别是用水煲过之后），手摸啤件有角蜡之感，火焰蓝色，黄顶，有泡沫，有一股烧焦羊毛味，离开火源，会自动熄灭。
PMMA：化学名聚甲基丙烯酸甲脂，又名亚加力（亚克力，有机玻璃），透明性最好，易于机械加工。

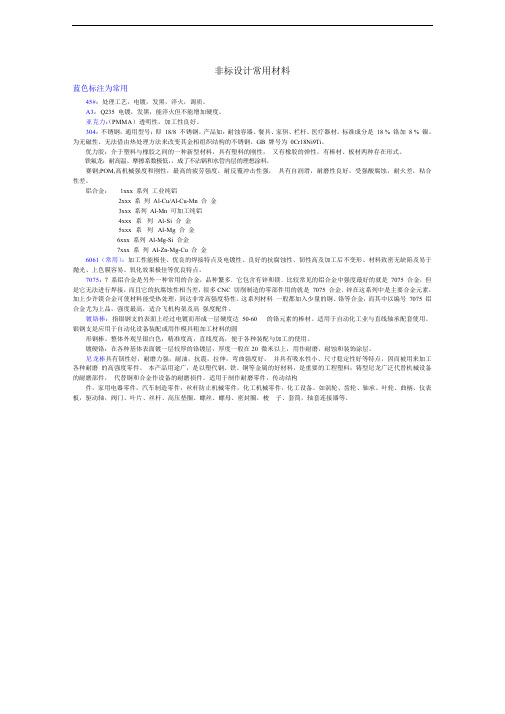

非标设计常用材料蓝色标注为常用45#：处理工艺，电镀，发黑，淬火，调质。
A3：Q235 电镀，发黑，能淬火但不能增加硬度。
亚克力：（PMMA）透明性，加工性良好。
304：不锈钢，通用型号；即18/8 不锈钢。
产品如：耐蚀容器、餐具、家俱、栏杆、医疗器材。
标准成分是18 % 铬加8 % 镍。
为无磁性、无法借由热处理方法来改变其金相组织结构的不锈钢。
GB 牌号为0Cr18Ni9Ti。
优力胶：介于塑料与橡胶之间的一种新型材料，具有塑料的刚性，又有橡胶的弹性。
有棒材、板材两种存在形式。
铁氟龙：耐高温、摩擦系数极低，，成了不沾锅和水管内层的理想涂料。
赛钢;POM,高机械强度和刚性，最高的疲劳强度，耐反覆冲击性强，具有自润滑，耐磨性良好，受强酸腐蚀，耐火差，粘合性差。
铝合金：1xxx 系列工业纯铝2xxx 系列Al-Cu/Al-Cu-Mn 合金3xxx 系列Al-Mn 可加工纯铝4xxx 系列Al-Si 合金5xxx 系列Al-Mg 合金6xxx 系列Al-Mg-Si 合金7xxx 系列Al-Zn-Mg-Cu 合金6061（常用）：加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及易于抛光、上色膜容易、氧化效果极佳等优良特点。
7075：7 系铝合金是另外一种常用的合金，品种繁多．它包含有锌和镁．比较常见的铝合金中强度最好的就是7075 合金，但是它无法进行焊接，而且它的抗腐蚀性相当差，很多CNC 切削制造的零部件用的就是7075 合金．锌在这系列中是主要合金元素，加上少许镁合金可使材料能受热处理，到达非常高强度特性。
这系列材料一般都加入少量的铜、铬等合金，而其中以编号7075 铝合金尤为上品，强度最高，适合飞机构架及高强度配件。
镀铬棒：指银钢支的表面上经过电镀而形成一层硬度达50-60 的铬元素的棒材。
适用于自动化工业与直线轴承配套使用。
银钢支是应用于自动化设备装配或用作模具粗加工材料的圆形钢棒。
可进行CNC加工的手板材料经典的创意，合理的结构，最终必须通过实物来验证。
公司采用客户要求的材料，使用CNC数控加工、激光快速成型等工艺，通过打磨、抛光、喷油、丝印、移印、镭雕、喷砂、电镀、拉丝、氧化、浮雕、UV等工序.一、按加工方式，我们可以加工制作以下手板模型：1、CNC塑胶手板，材料有：ABS、亚克力、PP、PC、POM、尼龙、电木等；2、CNC五金手板，材料有：铝、铝镁合金、铝锌合金、铜、钢、铁等；二、按行业类别，我们可以加工制作以下手板模型：1、能源产品手板模型，LED灯外壳，移动电源外壳，太阳能设备，风能叶片等部件；2、汽车部件手板模型，汽车、摩托车部件，汽车仪表盘，灯罩等零部件；医疗器械手板模型，X光机、血透仪、监护仪、足部保健盒等；3、工业设备手板模型，管道检测设备、电表自动化检定设备，智能机器人等；4、家用电器手板模型，如彩电、空调、显示器、水煲、咖啡壶、电饭煲、汁机等；5、数码通信手板模型，如手机、电话机、传真机、可视门铃、摄像机等。
三、小批量加工在工业生产中，涉及到工艺、成本、使用数量等问题，有很多零件是能通过机器来进行大规模生产的，这样就需要通过某些特殊的工艺来进行小规模或小批加工，中间还可能涉及到手工处理环节。
我们主要用CNC来做小批量加工。
1、塑胶件的小批量加工，材料有：赛钢POM、ABS、亚克力(俗称有机玻璃)、PC等；2、五金件的小批量加工，材料有：铝、铝镁合金、铝锌合金、铜、钢、等。
CNC手板的模型特征，主要有：一、具有断电续雕与及时错误代码文件功能，原点自动纠错功能；二、机身承受力高、不变形，进口双螺母丝杆确保雕刻速度，用台湾高精度方形直线导轨，有效地提高雕刻精度；三、机体优化设计，采用直线导轨，使用寿命长。
四、采用高速水冷变频电机，大力距、强切削、高频率、长寿命，可长时间连续工作；五、可随时暂停、增减速度、调节深度，并可预览雕刻路径的平面和立体图,无级调速方便于雕刻不同材质，适用于不同行业；六、方便的断刀处理，任意点刻补，无需重新排版或回到原点重刻，操作方便、容易掌握，支持文泰、TYPE3、精雕等排版软件。
ABS比重：1.05 缩水率千分之5 用途是最能保持产品尺寸精度的材料，一般对精度要求高的产品都用它，例如ABS+PC是手机外壳的常用材料POM 缩水率千分之20－25 耐磨和强度都很高，例如是塑料齿轮常用材料PS 缩水率千分之5 可用做透明材料，但是比较脆，但是价格便宜pp 料比重0.91可浮在水上，缩水率千分之16－20 常用在对尺寸要求不高的外壳上(它耐摔啊！)HIPS 比重：1.05缩水率缩水率千分之5 常用来代替ABS用，但是强度不如ABSMBS(就是透明ABS)各参数同ABS，但是比ABS脆一些PC 料缩水率千分之5－7，强度很高，也是耐高温的材料，是价格很高的塑料之一PPS 是耐高温的材料之一.PVC 缩水率千分之10－25,还可做透明料用，易老化，价格便宜，由于现在对安规的要求是越来越严，现在一般是使用无毒PVC来做产品PMMA 又称有机玻璃，透明性能高，导光性好，但是极易刮花。
PA 缩水率千分之8－14 耐磨性好，有很高的韧性PE 缩水率20－25,常用于吹塑，也可用于做软齿轮(消音GPPS(通用硬胶) y方形，细少圆形，细少(结晶性)常用塑胶材料名称与特性名称优点缺点硬胶GPPS聚苯乙烯。
无色透明。
电绝缘性佳。
流动性佳过热稳定性佳收缩少吸水量低透光率达90%折射率达1.59成品可丝印，移印，烫印飞铝，电镀，喷油。
价格平。
易碎，易燃，易老化对紫外光反应会变黄及脆化不耐酒精，汽油类表面出现裂纹容易吸尘塑胶材料化学及物理性能无定形热塑性塑料结晶性热塑性塑料PS聚苯乙烯PA ABS PP PMMA PE PVC POM PC PET AS丙烯睛-苯乙共聚物PBT百折胶CA醋酸纤维物LCP液晶塑料PSF聚风SPS结晶化PS硬胶名称俗称缩水率价格比重用途GPPS硬胶0.2-0.81.04-1.09文具，日用品，灯罩，玩具，透明，爱、脆性，易成型HIPS /PS不碎胶0.2-0.811.14-1.10日用品，电器零件，机壳，玩具，白色延性易成型ABS超不碎胶0.4-0.91.81.01-1.08玩具，家私，运动用品，机壳，日用品，把手，齿轮，黄白色延性易成型AS(SAN)透明大力胶0.2-0.71.41.6-1.10日用品食具，表面，家庭电器用品，装饰品，透明LDPE软胶1.5-5.010.89-0.93包装胶袋，玩具，胶瓶，胶花，电线，半透明HDPE硬性软胶1.5-4.010.94-0.98包装胶袋，水筒，玩具，建材半透明PP百折胶1.0-2.50.85-0.92包装胶袋，拉丝，带，绳，玩具，日用品，瓶子，洗衣机部件PVC软胶0.2-0.81.19-1.35软管，硬管，软板，硬板，电线，电缆，鞋，人造革，地板，窗框透明PVC硬胶0.2-0.6PA-6尼龙单60.3-1.52.11.12-1.15轴承，齿轮，油管，容器，日用品PA-66尼龙双60.7-1.83.21.13-1.16机械配件，齿轮，拉丝，轴套，工具外壳，电器装置薄膜，白色PC防弹胶0.5-0.831.2-1.22PMMA亚克力0.2-0./81.16-1.20POM赛钢1.5-3.52.61.41-1.43PET聚对苯二甲酸乙二醇酯2.0-2.51.4汽水胶瓶，链条，录音带，磁带，相机菲林，轴承，齿轮PBT聚对苯二甲酸丁二醇酯21.30-1.380.9-2.2电器配件，机械配件，螺母，阀门，防护面罩CA酸性胶1.25-1.35 PPO0.5-0.81.31.04-1.10PPS0.6-0.81.28-1.32 PA124.5 PU5.6 PEEK40注-PVC,PA,PMMA,PC燃烧自动熄灭。
赛钢求助编辑百科名片热塑性结晶聚合物。
又称聚氧亚甲基。
结构为，英文缩写为POM。
通常甲醛聚合所得之聚合物，聚合度不高，且易受热解聚。
1955年前后杜邦公司由甲醛聚合得到甲醛的均聚物。
聚甲醛很易结晶，结晶度70%以上。
均聚甲醛的熔融温度为180℃左右。
目录概述理化特性工业制法应用范围赛钢性能参数注塑模工艺编辑本段概述赛钢又称聚甲醛（polyformaldehyde）、POM ，属于塑料类。
编辑本段理化特性POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。
POM既有均聚物材料也有共聚物材料。
均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。
共聚物材料有很好的热稳定性、化学稳定性并且易于加工。
无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。
POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。
对于各种不同的增强型材料有不同的收缩率。
编辑本段工业制法均聚甲醛的合成一般以甲醛的水溶液在酸的存在下缩合聚合。
得到聚合度为100以上的a-聚甲醛，然后将其加热分解成甲醛气体，经精制和脱水后，通常利用部分预聚合的方法纯化单体，然后通入含少量引发剂的干燥溶剂中进行聚合。
因为水的存在，使分子量显著降低。
引发剂可用路易斯酸或碱等。
但大多用叔胺进行负离子加成聚合，反应如下：聚甲醛的端基为半缩醛（—CH2OH），当温度高于100℃时，端基易断裂，一般需经端基处理使之稳定化。
稳定化处理后可耐热到230℃。
多聚甲醛可在170～200℃的温度下加工，如注射、挤出、吹塑等。
均聚甲醛结晶度高，机械强度、刚性、热变形温度等比共聚甲醛好，共聚甲醛熔点低，热稳定性，耐化学腐蚀性，流动特性，加工性优于均聚甲醛，新开发的产品为超高流动（快速成型），耐冲击和降低模具沉积牌号，也有无机填充，增强牌号。
均聚甲醛，以甲醛为单体制备。
原料甲醛中常含有大量水、甲醛和其他杂质，需经精制获得高纯度甲醛，将它通入含有阳离子型催化剂（如三氟化硼乙醚络合物）的惰性溶液中聚合成均聚甲醛，再在醋酐存在下将端羟基酯化，得到热稳定的聚甲醛,然后加入抗氧剂等助剂,造粒成均聚甲醛产品。
POM塑料（聚甲醛）（赛钢~特灵）英文名称：Polyoxymethylene(Polyformaldehyde)POM（聚甲醛树脂）定义：聚甲醛是一种没有侧链、高密度、高结晶性的线型聚合物。
按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种。
两者的重要区别是：均聚甲醛密度、结晶度、熔点都高，但热稳定性差，加工温度范围窄（约10℃），对酸碱稳定性略低；而共聚甲醛密度、结晶度、熔点、强度都较低，但热稳定性好，不易分解，加工温度范围宽（约50℃），对酸碱稳定性较好。
是具有优异的综合性能的工程塑料。
有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
俗称赛钢或夺钢，为第三大通用塑料。
适于制作减磨耐磨零件，传动零件，以及化工，仪表等零件。
合成树脂中的一种，又名聚甲醛树脂、POM塑料、赛钢料等；是一种白色或黑色塑料颗粒，具有高硬度、高钢性、高耐磨的特性。
主要用于齿轮，轴承，汽车零部件、机床、仪表内件等起骨架作用的产品。
特性POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。
POM既有均聚物材料也有共聚物材料。
均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。
共聚物材料有很好的热稳定性、化学稳定性并且易于加工。
无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。
POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。
对于各种不同的增强型材料有不同的收缩率。
特点（1）POM加工前可不用干燥,最好在加工过程中进行预热(80℃左右),对产品尺寸的稳定性有好处.（2）POM的加工温度很窄(0～215℃),在炮筒内停留时间稍长或温度超过220℃时就会分解,产生刺激性强的甲醛气体.（3）POM料注塑时保压压力要较大(与注射压力相近),以减少压力降.螺杆转速不能过高,残量要少;（4）POM产品收缩率较大,易产生缩水或变形.POM比热大,模温高(80～100℃),产品脱模时很烫,需防止烫伤手指.（5）POM宜在“中压、中速、低料温、较高模温”的条件下成型加工,精密制品成型时需用控制模温（6）具高机械强度和刚性（7）最高的疲劳强度（8）环境抵抗性、耐有机溶剂性佳（9）耐反覆冲击性强,良好的电气性质,复原性良好,具自已润滑性、耐磨性良好,尺寸安定性优.应用.可代替大部分有色金属、汽车、机床、仪表内件、轴承、紧固件、齿轮、弹簧片、管道、运输带配件、电水煲、泵壳、沥水器、水龙头等.理化性一般性能聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。
燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈蓝色，发生熔融滴落，有强烈的刺激性甲醛味、鱼腥臭。
聚甲醛为白色粉末，一般不透明，着色性好，比重1.41-1.43克/立方厘米，成型收缩率1.2-3.0%，成型温度170-200℃，干燥条件80-90℃2小时。
POM的长期耐热性能不高，但短期可达到160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而比均聚POM高10℃左右。
可在-40℃～100℃温度范围内长期使用。
POM极易分解，分解温度为240度。
分解时有刺激性和腐蚀性气体发生，故模具钢材宜选用耐腐蚀性的材料制作。
（1）POM是结晶型塑料,密度为1.42g/cm3,它的钢性很好,俗称“赛钢”.（2）它具有耐疲劳、耐蠕变、耐磨、耐热、耐冲击等优良的性能,且摩擦系数小,自润滑性好.（3）POM不易吸湿,吸水率为0.22～0.25%,在潮湿的环境中尺寸稳定性好,其收缩率为2.1%(较大),注塑时尺寸较难控制,热变形温度为172℃,聚甲醛有均聚甲醛两种,性能不同(均聚甲醛耐温性好一点).力学性能POM强度、刚度高，弹性好，减磨耐磨性好。
其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属十分接近。
POM的力学性能随温度变化小，共聚POM比均聚POM的变化稍大一点。
POM的冲击强度较高，但常规冲击不及ABS和PC；POM对缺口敏感，有缺口可使冲击强度下降90%之多。
POM的疲劳强度十分突出，10交变载荷作用后，疲劳强度可达35MPa，而PA和PC仅为28MPa。
POM的蠕变性与PA相似，在20℃、21MPa、3000h时仅为2.3%，而且受温度的影响很小。
POM的摩擦因数小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），极限PV值很大，自润滑性好。
POM制品对磨时，高载荷作用时易产生类似尖叫的噪声。
电学性能POM的电绝缘性较好，几乎不受温度和湿度的影响；介电常数和介电损耗在很宽的温度、湿度和频率范围内变化很小；耐电弧性极好，并可在高温下保持。
POM的介电强度与厚度有关，厚度0.127mm时为82.7kV/mm，厚度为1.88mm时为23.6kV/mm。
环境性能POM不耐强碱和氧化剂，对烯酸及弱酸有一定的稳定性。
POM的耐溶剂性良好，可耐烃类、醇类、醛类、醚类、汽油、润滑油及弱碱等，并可在高温下保持相当的化学稳定性。
吸水性小，尺寸稳定性好。
POM的耐候性不好，长期在紫外线作用下，力学性能下降，表面发生粉化和龟裂。
成形性结晶料,熔融范围窄，熔融和凝固快，料温稍低于熔融温度即发生结晶。
流动性中等。
吸湿小，可不经干燥处理。
应用范围：工装家具、雕产品模型材质软、易加工、对产品起到保护规格：1*2米亚克力亚克力，又叫PMMA或有机玻璃，源自英文acrylic（丙烯酸塑料），化学名称为聚甲基丙烯酸甲酯。
是一种开发较早的重要可塑性高分子材料，具有较好的透明性、化学稳定性和耐候性、易染色、易加工、外观优美，在建筑业中有着广泛的应用。
有机玻璃产品通常可以分为浇注板、挤出板和模塑料。
用途亚克力制品有亚克力板、亚克力塑胶粒、亚克力灯箱、招牌、亚克力浴缸、亚克力人造大理石、亚克力树脂、亚克力（乳胶）漆，亚克力胶黏剂等等产品，种类繁多。
人们所常见到的亚克力产品系由亚克力粒料、板材或树脂等原材料经由各种不同的加工方法，并配合各种不同材质及功能之零配件加以组装而成之亚克力制品。
至于一般常听到的亚克力纤维、亚克力棉、亚克力纱、亚克力尼龙等，系指由丙烯酸聚合而成之人造纤维，与亚克力制品并无关联。
其中，人们常说的亚克力板就是聚甲基丙烯酸甲酯Polymeric Methyl Methacrylate （PMMA）板材，它是由“甲基丙烯酸甲酯单体Methyl Methacrylate（MMA）”聚合而成。
或是由亚克力粒料经由挤板机挤出而成的。
以往板俗称为有机玻璃。
亚克力源自英文acrylic，意指由有机化合物MMA制成的PMMA板，其透明与透光度如同玻璃一般。
源于所有由透明塑料如PS、PC等或由劣质的回收MMA制成的板材均统称为有机玻璃。
为求区分，特将高品质纯料MMA所制成的PMMA板命名为亚克力板，以便与一般的有机玻璃板进行区分。
性能特点编辑特性1、具有水晶般的透明度，透光率在92%以上，光线柔和、视觉清晰，用染料着色的亚克力又有很好的展色效果。
2、亚克力板具有极佳的耐候性、较高的表面硬度和表面光泽，以及较好的高温性能。
3、亚克力板有良好的加工性能，既可采用热成型，也可以用机械加工的方式。
4、透明亚克力板材具有可与玻璃比拟的透光率，但密度只有玻璃的一半。
此外，它不像玻璃那么易碎，即使破坏，也不会像玻璃那样形成锋利的碎片。
5、亚克力板的耐磨性与铝材接近，稳定性好，耐多种化学品腐蚀。
6、亚克力板具有良好的适印性和喷涂性，采用适当的印刷和喷涂工艺，可以赋予亚克力制品理想的表面装饰效果。
7、耐燃性：不自燃但属于易燃品，不具备自熄性。
特点1、硬度硬度是最能体现浇注亚克力板生产工艺和技术的参数之一，是品质控制中的重要一环。
硬度能反映出原料PMMA纯度、板材耐候性以及耐高温性能等。
硬度直接影响到板材是否会收缩弯曲变形，加工时表面是否会出现皲裂等情况。
硬度是评判亚克力板品质好坏硬性指标之一，平均达洛氏硬度值8、9度左右。
2、厚度（亚克力公差）亚克力板材厚度存在亚克力公差，所以亚克力公差的控制是品质管理和生产技术的重要体现。
亚克力的生产都有一个国际标准ISO7823浇注板的公差要求：公差=± (0.4 + 0.1 x 厚度)挤出板的公差要求：公差=< 3 mm 厚度: ± 10 %> 3 mm 厚度: ± 5 %3、透明度/白度严格的原料配选、先进的配方跟进和现代化的生产工艺制作，确保板材极佳的透明度和纯白度。
火焰抛光后晶莹剔透。
材的规格种类很多。
普通板有：透明板，染色透明板，乳白板，彩色板；特种板有：卫浴板，云彩板，镜面板，夹布板，中空板，抗冲板，阻燃板，超耐磨板，表面花纹板，磨砂板，珠光板，金属效果板等。
主要用途PMMA是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。
聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质最优异的。
PMMA具有质轻、价廉，易于成型等优点。
它的成型方法有浇铸，射出成型，机械加工、热成型等。
尤其是射出成型，可以大批量生产，制程简单，成本低。
因此，它的应用日趋广泛，它广泛用于仪器仪表零件、汽车车灯、光学镜片、透明管道等。
优点亚克力是继陶瓷之后能够制造卫生洁具的最好的新型材料。
与传统的陶瓷材料相比，亚克力除了无与伦比的高光亮度外，还有下列优点：韧性好，不易破损；修复性强，只要用软泡沫蘸点牙膏就可以将洁具擦拭一新；质地柔和，冬季没有冰凉刺骨之感；色彩鲜艳，可满足不同品位的个性追求。
用亚克力制作台盆、浴缸、坐便器，不仅款式精美，经久耐用，而且具有环保作用，其辐射线与人体自身骨骼的辐射程度相差无几。
亚克力洁具最早出现于美国，已占据整个国际市场的70%以上。
缺点由于亚克力生产难度大、成本高，故市场上有不少质低价廉的代用品。
这些代用品也被称为“亚克力”，其实是普通有机板或复合板（又称夹心板）。
普通有机板用普通有机玻璃裂解料加色素浇铸而成，表面硬度低，易褪色，用细砂打磨后抛光效果差。
复合板只有表面很薄一层亚克力，中间是ABS塑料，使用中受热胀冷缩影响容易脱层。
真假亚克力，可从板材断面的细微色差和抛光效果中去识别亚克力应用广泛，可用于测试架，贴片托盘。
应用领域1、建筑应用：橱窗、隔音门窗、采光罩、电话亭等。
2、广告应用：灯箱、招牌、指示牌、展架等。
3、交通应用：火车、汽车等车辆门窗等。
4、医学应用：婴儿保育箱、各种手术医疗器具民用品：卫浴设施、工艺品、化妆品、支架、水族箱等。
5、工业应用：仪器表面板及护盖等。
6、照明应用：日光灯、吊灯、街灯罩等。
