变压器绕组变形测试仪技术要求一、总则1.1须知1.1.1参与厂商（以下称供方）应仔细阅读本规范书，供应的产品技术规范必须满足本规范书的技术要求。
1.1.2供方应对技术规范书作出应答书，并应在采购邀请函中提供有关资质文件和1.2 条中规定的技术文件，如提供的资质文件和技术文件不完整，则视为不合格。
1.1.3供方供应的产品主要部件需向第三方外购时，必须通知需方，并向需方提供对外采购材料验收单，设备的质量由供方负责。
1.1.4供方如对本规范书有异议，应在应答书中以“差异表”为标题的专门表格中如实描述，不如实描述，取消规范资格。
1.1.5本规范书经供需双方确认签字后，作为定货合同的技术附件，与合同正文具有同等法律效力。
1.2供方应答时应提供的技术文件1.2.1产品资质：①须提供权威计量单位出具的第三方校准证书：校准内容包含但不限于扫频精度校准及响应精度校准等。
②须提供权威检验机构出具的第三方检验报告：检验内容包含但不限于外壳防护、安全性能、电磁兼容、热性能、机械性能、气候环境影响、频响特性测试等项目。
1.2.2该型号、规格产品的历年供货量及主要用户清单、联系电话及用户证明材料。
1.2.3技术应答书。
1.2.4产品主要外购件的出厂和验收质量保证文件。
1.3产品业绩要求1.3.1投标产品在10个及以上的省级电力试验院使用；1.3.2投标产品在10个及以上大中型变压器制造企业使用；1.3.3投标产品在100个及以上的供电企业单位使用；1.3.4所提供的设备需具备8年以上运行经验，并提供相应合同证明文件。
二、各种技术要求如下2.1、遵循的主要现行标准：下列标准所包含的条文，通过在技术规范书中的引用而构成本规范书的条文。
下列标准出版时，所示版本均为有效。
使用本规范书的各方应使用下列标准的最新版本。
2.1.1GB/T16927 高电压试验技术；2.1.2DL/T849.6 电力设备专用测试仪器通用技术条件；2.1.3GB50150—2006《电气装置安装工程电气设备交接试验标准》；2.1.4GB/T191—2000包装储运图示标志；2.1.5DL/T 911 2004电力变压器绕组变形的频率响应分析法2.1.6IEC60076-18-2012（GB/T 1094.18）电力变压器—第18部分:频率响应测量2.2、主要技术指标：投标人应认真逐项填写技术参数响应表（见表1）中投“标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
产品技术规范书设备名称：电力变压器绕组变形测试仪（频响法）型号：CYDT-20生产厂家：产品编码：品牌：一、概述：电力变压器绕组变形测试仪（频响法）根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。
因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。
进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。
并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。
它适用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。
当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。
变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
二、主要技术特点1、采集控制采用高速、高集成化微处理器。
2、笔记本电脑与仪器之间通信USB接口。

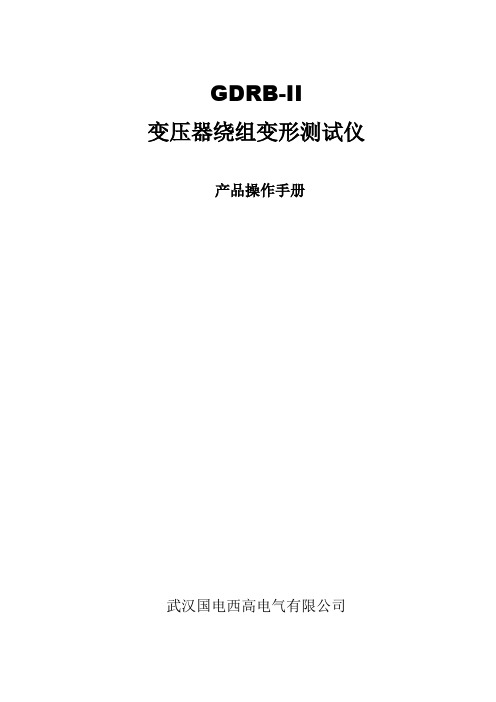

GDRB-II变压器绕组变形测试仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDRB-II 变压器绕组变形测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、系统简介 (4)二、安全工作准则 (7)三、准备工作 (9)3.1 采集仪器USB驱动安装 (9)3.2 采集分析软件安装 (14)3.3 USB通讯线 (14)3.4 网络设置 (15)3.5 被试变压器的准备 (16)四、试验接线 (17)4.1 绕组的接线方式 (18)4.2 试验的注意事项 (20)五、采集分析 (21)5.1 启动“采集分析”程序 (21)5.2 连接测试仪器 (21)5.3 选择测试变压器 (23)5.4 频响法测试 (24)5.5 试验报告 (25)5.6 试验数据文件 (26)六、设备维护 (28)6.1 基本维护 (28)6.2 高级维护 (28)GDRB-II变压器绕组变形测试仪一、系统简介变压器绕组变形测试仪（频响法）用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。
现在国内变压器绕组变形检测的试验开展的很多，有些省级的电科院研发了自己的产品，个别的地区也有自己生产的产品，本人从事这个行业多年，也经常和一些专家请教，现在就这个专业的测试领域进行一些举例说明，当然不排除这里面有一些个人的因素，还是请大家姑且听之。
大体上可以把现在市场上的变压器绕组变形检测仪系列产品分为三类，这里各家只列举一个代表。
第一：应该属于TDT系列这个系列在国内的前些年销售很好，也就是在2005年以前中国电科院做的时候，市场占有率很高，当然现在份额减少，有市场竞争激烈的因素，也有供货渠道多的原因，目前北京有超过三家都号称有TDT的产品，但本人认为主要还是产品改进过慢的原因，应该在产品的一些关键技术和实用功能上有所改观才是良性的发展方向，下面我举一个厂家关于TDT系列的新产品，可能还有会些看点：用频率响应分析法（扫频测量技术，简称SFRA）测量变压器的绕组变形，国内始于1994年，目前已有多年的使用经验。
实践证明，该方法具有较高的检测灵敏度和准确性，能够在变压器不吊罩的条件下，方便地检测出变压器存在的绕组变形现象，符合现场使用的要求。
本系列变压器绕组变形测试仪，采用扫频测量技术（简称SFRA），是由中国电科院早期开发研制的。
TDT7变压器绕组变形测试仪产品具有以下特点：1.操作简单，测量迅速，采用标准测量方式时，测试变压器绕组频响特性的时间不超过2分钟，是目前测试速度最快的产品；2.增强型数字滤波技术，滤波器带宽仅为中心频率的1%（国外产品为10%，国内同类产品没有考虑到该参数），可彻底消除现场同频及工频干扰信号的影响，进一步保证测试数据的稳定性和重复性；3.实用化智能诊断功能，可对比曲线间的相关系数，通过“彩色编码条”标定出对比曲线间的差异程度，计算出相关系数和均方差值并自动生成诊断结论和测试报告；4.齐全的测试报告生成、打印、保存及图谱插入功能，除提供标准格式的测试报告外，还具备图谱插入到Word文档及自动生成Excel表格曲线等功能，方便报告的编写；5.全面兼容早期TDT1～TDT6的测试数据，并具备调用其它同类产品测试数据的功能，提高了测试数据的共享性；6.独特自校验功能，可避免因专用测试线缆及仪器自身故障所导致的错误判断；7.改进型测试线缆及附件，提高了现场使用的可靠性和易用性。
变压器绕组变形测试仪技术规范书一、总则1.本技术协议仅适用于变压器频响法和短路阻抗法绕组变形测试仪订货提出的功能、性能指标等方面的技术要求。
2.本变压器绕组变形测试仪技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本条件和相关标准的优质产品。
3.本变压器绕组变形测试仪技术条件所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
二、变压器绕组变形测试仪设计、制造及试验所应遵循的国家和行业标准及规范除非另作特别规定，所有合同设备的设计、制造、检查、试验及特性都必须遵照版本的IEC标准、中国国家标准(GB)及电力行业(DL)标准。
如果这些标准内容矛盾时，应按最高标准的条款执行或按双方商定的标准执行。
GB1094.5-2003和IEC60076-5:2000DL/T1093-2022《电力变压器绕组变形的电抗法检测判断导则》三、主要功能要求:四、技术参数表1 技术参数响应表五、货物其他服务需求投标人所供货物必须提供出厂检测报告，若该货物在《中华人民共和国强制检定的工作计量器具检定管理办法》规定范围内，投标人需在供货前提供货物强检报告，以及提供在质保期内的强检服务。
六、供货日期合同签订后15日内到达用户指定地点落地交货。
如验收不合格，则由供方在7天内提供合格品更换。
特别说明：如因疫情防控期间，受人员、生产及物流等因素影响，供货期可相应延长至20个工作日。
七、安装与调试八、售后服务及质保1.供方负责对需方进行免费现场技术，学会为止。
培训包括设备性能与特点、使用、简单故障判断、排除方法等。
2.质保期为货物验收合格现场安装运行后12个月内，质保期内供方负责免费维修或更换。
4.售后服务：当需方发现故障自通知之日起3日内供方应派人到现场负责维修，终生保修。
5.供方应向需方提供必要的备品、备件，在执行后，供方也应向需方优惠提供备品、备件及服务。
变压器绕组变形测试仪原理一、概述变压器是电力系统中的重要设备，其内部的绕组是由导线绕制而成。
在使用过程中，由于电流的作用，绕组可能会发生变形，进而影响变压器的性能、寿命和安全。
因此，在变压器的生产、运行维护和检修过程中，需要进行绕组变形检测和分析，以便及时发现和处理存在的问题。
而变压器绕组变形测试仪就是实现这一过程的关键设备之一。
本文将介绍变压器绕组变形测试仪的原理、作用、使用方法等相关知识。
二、原理变压器绕组变形测试仪是利用维诺效应原理，通过测量电流信号的相位差来检测变压器绕组变形情况的装置。
下面介绍维诺效应原理。
在几何上，当物体发生位移时，其形状、长度、面积等都会改变。
这种位移导致物体的几何形状发生变化，从而影响物体的电学性质。
维诺效应是一种描述物体电学性质与几何形状之间关系的原理。
用于解释在非恒定电磁场中移动的导体是否激发感应电动势的出现。
在变压器绕组变形测试仪中，变形测试电路由以下组件组成：•电源•测试变压器（即被测试的变压器）•变形测试电流传感器•差动输入端口其中，测试变压器作为输入设备将电源输出的交流信号传递到变形测试电流传感器中，并产生一个电流输入信号。
通过测量该信号与电源信号的相位差来确定绕组是否被压缩或拉伸。
三、作用绕组变形测试仪的作用是快速检测变压器绕组是否有变形，并准确地测量变形量，以便及时采取措施纠正问题。
这些数据提供了变压器维护和管理人员了解变压器绕组状态的重要信息。
它还帮助减少下次检修的时间和维护成本，从而提高系统可靠性和安全性。
四、使用方法使用变压器绕组变形测试仪需要遵循以下步骤:1.安装变形测试电流传感器，测试变压器等。
将有关设备正确地接线，用心了解该设备的参数。
2.连接电源。
这个步骤很简单，将其连接到电源插头，检查是否有电流通过电路。
3.测量。
开始测量之前，必须对被测量的变压器进行静态测试，这将帮助确定系统的基本设置。
接下来，开始使用变压器绕组变形测试仪进行动态测量。
变压器绕组变形测试仪7TDT7型变压器绕组变形测试仪北京波龙天宇科技有限公司一、概述变压器是电力系统中重要的设备之一，它的正常与否直接影响电力系统的安全运行。
近年来变压器短路故障呈现上升趋势，造成变压器绕组损坏的几率增加，严重威胁变压器的正常运行。
据国家电力公司不完全统计，仅在 1990 年至 1997 年间国内 110kV 及以上电压等级的变压器，因遭受短路故障电流冲击直接导致的损坏事故约为 145 台次，占同期总事故台次的 31%，如表 1.1 所示。
而对于厂用变压器(包括厂变和备变)，该问题则显得更加突出。
一方面说明，变压器绕组抗短路能力的设计水平不够，有待变压器生产厂家的改进和提高；另一方面，迫切希望有一种方法能快速准确地对变压器绕组是否发生有害变形进行诊断，以便及时应用于变压器绕组故障的判断和决策实践。
这种方法就是变压器绕组变形测试技术。
表 1.1 1990～1997 年变压器短路损坏事故统计表1.1什么是绕组变形?电力行业标准 DL/T911－2004《电力变压器绕组变形的频率响应分析法》对绕组变形的定义是：电力变压器绕组在机械力或电动力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或移位等特征。
变压器在遭受短路电流冲击或在运输过程中遭受冲撞时，均有可能发生绕组变形现象，它将直接影响变压器的安全运行。
1.2 绕组变形的原因造成绕组变形的主要原因有：1.2.1 短路故障电流冲击电力变压器在运行过程中，不可避免地要遭受各种短路故障电流的冲击，特别是变压器出口或近区短路故障，巨大的短路冲击电流将使变压器绕组受到很大的电动力(是正常运行时的数十倍至数百倍)，并使绕组急剧发热。
在较高的温度下，导线的机械强度变小，电动力更容易使绕组破坏或变形。
短路故障电流冲击是变压器绕组变形的最主要外因。
众所周知，电力变压器线圈是以绝缘垫块隔开的铜或铝线段所构成的。
这种系统的动特性在发生突发短路时是变化的。
专利名称：一种变电站变压器绕组变形测试仪专利类型：实用新型专利
发明人：毕青春
申请号：CN202021290887.X
申请日：20200703
公开号：CN212253982U
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本实用新型涉及测试仪技术领域，且公开了一种变电站变压器绕组变形测试仪，包括主体，主体为矩形结构且主体的内部中空，主体的内部设置有控制主板等精密点子元件，主体的上壁面固定安装有操作台，操作台为矩形结构，且操作台的内部上壁面设置有显示屏和连接线槽，操作台上的显示屏和连接槽的输入端与主体内部控制主板输入端电性连接，操作台的左右两侧壁面固定安装有卡接柱，本实用新型中，过防水膜和弧形槽，防水膜向下卡接在操作台的外壁面时，卡合槽的内部同时卡接在对应卡接柱的外壁面，通过卡合槽将防水膜固定在操作台的外壁面，起到了防水作用，同时防止灰尘进入操作台顶部连接槽内部，避免灰尘进入主体的内部造成内部短路的情况发生。
申请人：扬州华电电气有限公司
地址：225000 江苏省扬州市宝应县柳堡镇人民东路102号
国籍：CN
代理机构：北京劲创知识产权代理事务所(普通合伙)
代理人：徐家升
更多信息请下载全文后查看。
电力变压器绕组变形测试仪校准规范1范围本规范适用于采用频率响应分析法的电力变压器绕组变形测试仪的校准。
2引用文件本规范引用了下列文献：D1/T1952-2018变压器绕组变形测试仪校准规范D1/T911-2016电力变压器绕组变形的频率响应分析法凡是注日期的引用文件，仅注日期的版本适用于本规范。
凡是不注日期的引用文件,其最新版本（包括所有的修改单），适用于本规范。
3概述电力变压器绕组变形测试仪（以下简称测试仪）一般由信号源、信号检测单元、信号处理单元、输出显示器等部分组成。
测试仪通过扫频方式检测变压器各个绕组的幅频响应特性，并对结果进行纵向、横向或综合比较，根据幅频特性的差异，判断变压器可能发生的绕组变形。
4计量特性4.1输出频率测试仪输出正弦激励电压信号频率范围为1kHz~1MHz,最大允许误差不超过±0.01%o 4.2幅值比测试仪幅值比动态范围为-80dB~20dB,最大允许误差不超过IdB o注：由于校准不判断合格与否，故上述计量特性要求仅供参考。
5校准条件5.1环境条件5.1.1环境温度：(20±5)℃；5.1.2相对湿度:(20-80)%；5.1.3电源电压：(220±22)V；5.1.4电源频率：(50±0∙5)Hz；其他：无影响测量结果的振动、电磁干扰等。
5.2测量标准及其它设备5.2.1频率计数器：测量范围：1kHz~1MHz,频率测量相对频率偏差优于±0.001%。
5.2.2衰减器：衰减范围大于60dB,最大允许误差优于±0.3dB.6校准项目和校准方法6.1校准项目6.2校准方法6.2.1输出频率将测试仪VS信号激励端连接至频率计数器，频率计数器测量测试仪输出信号频率,输出频率校准接线如图1所示。
1校准频率点的范围应能覆盖测试仪的扫描频率范围，频率校准点可设定为1kHz、2kHz、5kHz、IOkHz、20kHz、50kHz、IOokHz、200kHz、500kHz、1MHz,其他校准点可根据用户需要进行增补，按式(1)计算相对误差。
想测变压器的绕组变形怎么办
电力变压器在长时间使用了之后，需要定期对其进行检测，来判断变压器是否需要大修或者更换，因此需要检测变压器的绕组变形，那么想检测变压器的绕组变形，应该怎么办呢？本文来为您简单介绍。
想要测试变压器的绕组变形，就要先去选择相应的测试仪器，变压器绕组变形测试仪，就是专门用来测量变压器绕组变形的。
对于运行中的变压器而言，无论过去是否保存有频域特征图，压器绕组变形测试仪通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。
保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为准确有力的依据。
变压器绕组变形测试仪在检测完毕之后，可以对检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，
其结果为:①正常绕组②轻度变形③中度变形④严重变形。
因此想要测试变压器的绕组变形，可以使用变压器绕组变形测试仪来进行检测，该仪器可以快速、准确的测试出变压器的绕组变形，方便快捷，深受广大电力工作者的欢迎。
GDRB-C变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。
因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。
进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。
并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。
它适用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。
当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。
变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
二、主要技术特点1、采集控制采用高速、高集成化微处理器。
2、笔记本电脑与仪器之间通信USB接口。
3、使用工控机与测量仪器一体化，在测量现场不需使用移动电脑。
4、硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
5、高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化。
6、信号输出幅度软件调节，最大幅度峰值±10V。
7、计算机将检测结果生成电子文档(Word)8、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式9、幅频特性符合国家关于幅频特性测试仪的技术指标。
横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
10、检测数据自动分析系统横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其分析结果为:①正常绕组②轻度变形③中度变形④严重变形11、可自动生成Word电子文档，供保存和打印。
12、该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
三、主要技术参数1、扫描方式：a、线性扫描分布扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz 和1kHz。
b、分段扫频测量分布扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)2、其他技术参数幅度测量范围: (-120dB)至(+20dB)幅度测量精度: 0.1dB扫描频率精度: 0.01%信号输入阻抗：1MΩ信号输出阻抗：50Ω信号输出幅值：±20V同相测试重复率：99.9%四、使用特点1、变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。
整个工作由仪器自身的嵌入工控机完成，无需接线和连接笔记本电脑，使用方便。
当然也可使用USB接口与笔记本电脑连接。
2、在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
3、仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达10MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。
4、仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。
5、软件采用windows平台，兼容Win98/2000/WinXP/Win7/Win8/Win10系统。
为使用者提供了更加方便和易于使用的显示界面。
6、提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。
配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
7、软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。
测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
8、软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。
9、软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观察和停止测量。
10、每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。
测量变压器时,接线人员可任意布放信号输入输出引线，对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
五、仪器使用方法1、仪器面板◇仪器面板上安装有电源开关, 按下时电源打开,指示灯点亮,关闭时, 指示灯熄灭；◇仪器背板上安装有电源插座内藏保险丝；◇测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对颜色连接；2、变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。
主测量单元系统与试品之间采用50 高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。
被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
六、三相Yn形测量接线1、黄色夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的A相上，及代表、三相Yn型A相的测量。
2、黄色夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的B上，及代表三相Yn型B的测量。
3、夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的C，及代表三相Yn型C的测量。
七、三相Y形测量接线1、黄色夹子(输入)钳在变压器的A相上，绿色夹子（测量）钳在变压器的B上，及代表三相Y型AB的测量。
2、黄色夹子(输入)钳在变压器的B相上，绿色夹子（测量）钳在变压器的C上，及代表三相Y型BC的测量3、黄色夹子(输入)钳在变压器的C相上，绿色夹子（测量）钳在变压器的A上，及代表三相Y型CA的测量。
八、三相△形测量接线1、黄色夹子(输入)钳在变压器的A相上，绿色夹子（测量）钳在变压器的B上，及代表三相△型AB的测量。
2、黄色夹子(输入)钳在变压器的B相上，绿色夹子（测量）钳在变压器的C上，及代表三相△型BC的测量。
3、黄色夹子(输入)钳在变压器的C相上，绿色夹子（测量）钳在变压器的A上，及代表三相△型CA的测量。
九、单相X、Y、Z测量接线1、黄色夹子(输入)钳在变压器的x点上，绿色夹子（测量）钳在变压器的a上，及代表单相X、Y、Z型ax的测量。
2、黄色夹子(输入)钳在变压器的y点上，绿色夹子（测量）钳在变压器的b上，及代表单相X、Y、Z型by的测量。
3、黄色夹子(输入)钳在变压器的z点上，绿色夹子（测量）钳在变压器的c上，及代表单相X、Y、Z型cz的测量。
十、PC测试软件的安装1、将本软件光盘放入光驱，如果可以自动运行将直接进入到本软件的安装界面，否则在“我的电脑”打开光驱所在的盘符，运行光盘中的“autorun.exe”,进入到本软件的安装界面。
2、选择绕组变形测试仪软件安装，将会进入到绕组变形测试仪软件的安装向导中。
此时直接选择“下一步”。
3、此时可以设置本软件的安装路径，如果不改变本软件默认的安装路径，直接选择“下一步”。
4、此时已完成所有的设置过程，选择“安装”将开始进行软件的安装。
5、安装过程全部完成，选择“完成”退出安装向导。
6、安装绕组变形测试仪的软件也可以直接进入光盘的“绕组变形测试仪”的目录中，直接运行以下两个程序，都可以进行本软件的安装向导。
7、安装完毕后，桌面会出现软件图标，开始菜单也会出现一个“变压器绕组变形测试仪”的安装目录，里面有两个软件图标。
8、本软件的卸载，选择开始菜单的“变压器绕组变形测试仪”的安装目录，里面的“卸载”，将会出现以下对话框，确认后将进行软件的卸载。
十一、PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。
检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。
如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成;计算机启动后，双击本仪器执行图标，即进入工作程序。
以下介绍软件界面中各个区域的功能。
注意：第一次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。
初始化完成后，在以后的使用中将不会出现这个过程。
1、菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。
下面分别介绍各个下拉菜单的具体功能。
a、系统开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。
分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。
连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。
