NT3000扫频短路阻抗法变压器绕组变形测试仪

变压器短路阻抗测试仪进行低电压短路阻抗试验操作方法变压器短路阻抗测试仪进行低电压短路阻抗试验操作方法利用变压器短路阻抗测试仪进行低电压短路阻抗试验是我们经常做的试验项目，它体积小，重量轻，测量精准，使用它能更快更好进行实验。

那变压器短路阻抗测试仪进行低电压短路阻抗试验操作方法是怎么样的呢,第一，接线图正确连接调压器、本测试仪、被试变压器，在给调压器通电之前确保调压器的滑动触头处于零位。

在主界面中选择三相变压器将进入图3三相变压器参数设置界面，在主界面中选择单相变压器讲进入图4单相变压器参数设置界面，参数设置界面的参数意义如下: 试品编号:被试变压器编号，该编号打印输出，便于记录管理;额定容量:指变压器的标称容量;分接电压:是指加压绕组所在的分接电压;设定电流:是指预备在该电流点记录结果，在升压测试时，当电流接近该设定电流时，仪器提示“接近设定电流”，此时应缓慢升压或锁定结果。

电压互感器变比是指外接电压互感器的变比;电流互感器变比是指外接电流互感器的变比;加压侧联结:三相变压器施加电压侧的联结组方式，变压器的铭牌上标注有该信息。

其中额定容量，分接电压为必须准确设置项，对于三相变压器也必须正确设置被试变压器的联结组方式。

参数设置完成后，按开始试验将进入实时测量模式，图5与图6分别为三相变压器与单相变压器的试验测量界面。

在此测试状态下开始用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电流接近设定的试验电流时应放慢调压速度，达到预定电流后长按OK键锁定当前结果，此时屏幕下放提示“正在测量…”，在此期间请不要调节调压器输出。

测量结束后屏幕下方将显示记录的电压、电流、频率、功率值，同时屏幕下方提示新的测试相。

对于三相变压器，需要分别对AB、BC、CA绕组进行测量并记录三次的测量结果，三次测量尽可能使施加的电流一致。

三次测量中仪器不能关机、不能退出三相测试界面，当改变被试验用的调压器应归零。

屏幕的下方提示有当前仪器测试的相。

变压器测试仪器有哪些？
市场上的变压器测试仪器有五种，分别是变比组测试仪、变压器直流电阻测试仪、变压器空载短路测试仪、变压器直流电阻快速测试仪、变压器容量特性测试仪。

变压器变比组测试仪，变比测试仪基于单片机进行测量、计算和自动控制。

界面简单，稳定性好，精度高。

而且不需要三相电源，非常方便。

华天电力变压器直流电阻测试仪采用全新的电源技术，具有测量速度快、体积小、使用方便、测量精度高等优点。

是测量变压器绕组和大功率电感设备直流电阻的理想设备，也可作为接地线的直流电阻值。

变压器空载短路测试仪。

变压器空载短路测试仪代替传统的功率测试仪，具有测量速度快、准确度高、使用方便等优点，特别适合现场使用。

变压器直流电阻快速测试仪。

变压器直流电阻快速测试仪采用高精度、高稳定性的直流恒流通过被测电阻，并采用四位半数字DVM测量被测电阻两端的电压来确定电阻价值。

因此，在测量大电感设备的直流电阻时，可以快速建立测量电流，大大缩短了测试时间。

变压器容量特性测试仪。

变压器容量特性测试仪可准确测量各种配电变压器的容量，可进行无源测量，自动进行波形畸变校正、温度校正、电压校正、电流校正。

操作非常方便。

是各级电力用户的首选产品。

变压器绕组变形综合测试仪低压电抗法部分操作说明HZBX-V变压器绕组变形综合测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线（或USB线）与笔记本电脑连接。

仪器的用途及特点本仪器可进行电抗法绕组变形测试即低进行电压的短路阻抗测试；仪器也可用于变压器空载损耗以及负载损耗等参数测试。

在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。

根据客户实际需求及现场实验条件，由我公司自主研制的变压器参数测试仪，具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。

仪器内部采用先进的多路A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题；可完全取代传统仪表使用，从而大大提高工作效率,减轻劳动强度。

本仪器通过计算机接口操控测量，采集数据。

2、性能概述2.1该仪器可通过计算机控制测试及显示数据。

2.2空载或负载测试数据在屏幕上一次全部显示；负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值；空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据。

2.3当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试。

允许短时超载不大于量程的20%。

如需更大测试电流或电压，可外接CT或PT。

2.4数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。

2.5在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器或电流互感器。

3、面板及各键功能介绍l 输入A（黄色接线柱）、B（绿色接线柱）、C（红色接线柱）：连接三相功率调压器输出端。

以下是SX系列变压器绕组变形测试仪（频响法）使用详解：电力行业标准：DL/T911-2016(代替DL/T911-2004)变压器绕组变形测试仪别称：电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪一、试验目的：检测变压器绕组是否发生扭曲，鼓包或位移等变形。

绕组变形一般指电力变压器绕组在短路电流冲击或在运输过程中遭受冲撞时，在电动力或机械力作用下发生的轴向或径向尺寸变化。

二、被试品：66kV—500kV电压等级变压器三、接线：1、红色钳的红绿色航插接设备“激励”和“参考”，为操作的“注入”端，2、黄色钳的黄色航插接设备“响应”，为操作的“测量”端；3、黑色钳接变压器地排；4、设备本体接地；5、红色钳接变压器注入，黄色钳接变压器测量；6、红色钳和黄色钳接变压器哪一端在操作时设备有提示。

（详情点击进入官网或来电咨询）四、操作说明：1、接好线后，进入响应测试，新建一次实验用来保存和分析实验数据，进入“新建”后，开始设置实验参数。

（白色框内设置项请依据被试品与现场环境填写）2、“接线套管”设置切换点选右侧按钮，一般根据被试变压器的实际情况来选择，以下图变压器为例,变压器联结组别为YND11,可以看出高压侧有中性点，低压侧没有中性点，接线套管我们选用高压侧“ABCO”，低压侧“abc”来进行测试。

3、“测试频段”默认为1K~1 MHZ_1.0 即测试频段为1KHZ 到1000KHZ 每1KHZ 记录一次，“输出电压”一般选20.0Vpp 输出电压越高，准确度越高。

4、点击确定进入实验操作界面按界面下方第一项接线，红色钳注入，黄色钳测试，点击“测量”,设备开始采集，结束后根据设备提示更换测量绕组继续测量。

5、结束后点击“保存”并返回，进入“数据分析”6、点选“数据组一”或“数据组二”一次最多打开两组保存的数据，然后点击“线性”或“对数”，以不同方式观察测量结果，点击“分析”设备自动分析所测数据是否合格，即变压器绕组三相一致性是否良好，以做出变压器绕组是否变形的结论。

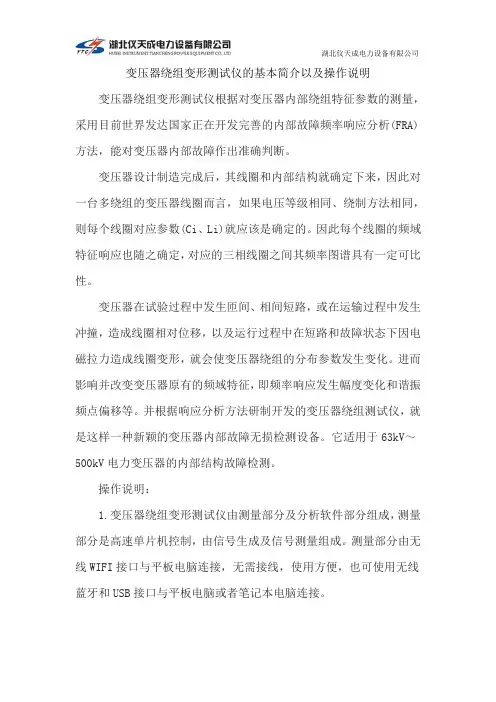

变压器绕组变形测试仪的基本简介以及操作说明变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。

因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。

进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。

并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。

它适用于63kV～500kV电力变压器的内部结构故障检测。

操作说明：1.变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。

测量部分由无线WIFI接口与平板电脑连接，无需接线，使用方便，也可使用无线蓝牙和USB接口与平板电脑或者笔记本电脑连接。

2.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。

3.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达10MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。

4.仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。

5.软件采用windows平台，兼容Win98/2000/WinXP/Win7/Win8/Win10系统。

为使用者提供了更加方便和易于使用的显示界面。

6.提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。

变压器绕组变形综合测试仪阻抗法接线方式变压器绕组变形综合测试仪阻抗法接线方式HZBX-V 变压器绕组变形综合测试仪采用扫频法及低电压阻抗法对变压器的绕组进行测试，按国家电力行业标DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

按国家电力行业标准DL/T 1093-2008 《电力变压器绕组变形的电抗法检测判断导则》测试仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，采用三相自动测量或者单相测量方式，将低压侧可靠短接，输入变压器参数后，仪器便可自动测试、自动计算各相阻抗及阻抗误差百分比，测试过程中显示电压电流波形。

7.1 短路阻抗和负载损耗测试接线方法： 将三相调压器输出端Ua、Ub、Uc分别接入仪器“输入A、B、C”接线端子，将“输出Ia、Ib、Ic”及“输出Ua、Ub、Uc”分别接到变压器的高压侧。

变压器的低压侧要可靠短路，并确保接触电阻可以忽略，以免影响测试数据。

当测试电压、测试电流不超过仪器测试范围时，接线如下图：三相负载接线图当测试电压、测试电流超过仪器测试范围时，需接电压互感器、电流互感器，接线如下图：三相负载加CT、PT接线图7.2变压器单相阻抗（负载）测试接线方法：采用单相电源，依次在AB、BC、CA相加压，现以测量AB相为例说明。

将单相电源的“U”接入仪器的“输入A”接线端子，将“输出Ia、Ua”接到变压器的高压侧A相，单相电源的零相“O”接到变压器的B相及仪器的“N”。

变压器低压侧要可靠短路，并确保接触电阻可以忽略，以免影响测试数据。

变压器的其它接法见附录二。

当测试电压、测试电流不超过仪器测试范围时，接线如下图：单相负载接线图单相负载加CT、PT接线图7.3.变压器三相空载:将三相调压器输出端Ua、Ub、Uc分别接入仪器“输入A、B、C”接线端子，将“输出Ia、Ib、Ic”及“输出Ua、Ub、Uc”分别接到变压器的低压侧，如变压器低压侧有中性点，将中性点接到仪器的“N”接线端子，变压器的高压侧开路。

变压器短路阻抗试验方法变压器短路阻抗试验方法可是很重要的哦。

那这个试验的步骤是啥呢？先得把变压器一侧绕组短路起来，这就像是把一条原本畅通的道路给堵上一段一样。

然后在另一侧绕组施加电压。

这个电压得慢慢增加，就像小心翼翼地给气球打气一样，直到达到额定电流。

在这个过程中，我们要准确测量施加的电压、电流和功率等数值。

这一系列操作可得认真仔细啦，稍微马虎一点，测量出来的数据可能就不准了，那可就糟糕了！做这个试验的注意事项也不少呢。

测试设备一定要事先检查好，要是设备有问题，这就像开着一辆破车去远行，能顺利吗？肯定不能啊。

还有测量线路的连接得稳固，要是松松垮垮的，那数据还能可靠吗？简直是天方夜谭。

说到这个试验过程中的安全性和稳定性。

安全性那可是必须重视的呀，变压器在试验过程中可能会产生一些意想不到的情况，就像一个调皮的孩子随时可能闯祸一样。

所以操作人员得做好防护措施，这就如同出门要带伞以防下雨一样。

稳定性呢，电压的稳定施加很关键，如果电压像个蹦蹦跳跳的小兔子一样不稳定，那测量出来的数据肯定是乱套的。

变压器短路阻抗试验的应用场景可多啦。

在变压器的生产过程中，这个试验就像一个严格的考官，能够检测变压器是否合格。

在电力系统的日常维护中，它又像一个医生的听诊器，可以检查变压器的健康状况。

它的优势也很明显啊，能够快速准确地判断变压器的性能，这多棒啊！要是没有这个试验，就像盲人摸象一样，对变压器的情况只能一知半解。

给你讲个实际案例吧。

有个小型发电厂，他们的变压器老是出问题。

后来进行了短路阻抗试验，就像给这个生病的“病人”做了一次全面的检查。

通过这个试验，发现了变压器内部绕组存在的短路隐患。

经过修复之后，变压器就像换了一个人似的，工作得稳稳当当的，再也没有出现过类似的问题。

这难道不说明这个试验方法很有效吗？我觉得变压器短路阻抗试验方法真的是非常有用的一种检测手段。

它能够帮助我们更好地了解变压器的状况，保障电力系统的稳定运行，这是多么令人兴奋的事情啊。

变压器绕组变形的测试方法主要有低压脉冲分析法、频率响应分析法、阻抗分析法、水波分析法和超声波分析法五种方法，业内人士普遍认为频率响应法和短路阻抗法是测试变压绕组变形较为有效的方法。

频响法绕组变形测试仪是根据国家电力行业标准DL/T911－2004测量变压器的绕组变形的仪器，主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。

阻抗法的应用原理是当变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化。

变压器绕组变形测试仪校准规范如下：信号源：仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波，信号输出幅度可以软件调节，幅度±10V，信号输出阻抗为50Ω。

两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。

激励通道测量为固定量程：±10V;响应通道有多档量程，在测量过程中自动调节量程，输入信号为±25V。

采集通道量化精度：12位。

采集通道静态误差：0.5%。

每通道存储容量：64K样点。

每通道采样率：20Msps。

采集通道输入阻抗：1MΩ。

扫频测量范围：10Hz-10MHz。

扫描方式：采用线形分布或对数分布的扫频测量方式。

扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。

扫频测量频点：固定模式或用户自定义。

符合国家电力行业标准：DL/T911-2004。

采用windows平台，兼容Window 2000/Window XP/Vista/Win7。

采用access数据库保存测试数据，对测试数据的管理简洁方便。

可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。

变压器绕组变形测试仪原理一、概述变压器是电力系统中的重要设备，其内部的绕组是由导线绕制而成。

在使用过程中，由于电流的作用，绕组可能会发生变形，进而影响变压器的性能、寿命和安全。

因此，在变压器的生产、运行维护和检修过程中，需要进行绕组变形检测和分析，以便及时发现和处理存在的问题。

而变压器绕组变形测试仪就是实现这一过程的关键设备之一。

本文将介绍变压器绕组变形测试仪的原理、作用、使用方法等相关知识。

二、原理变压器绕组变形测试仪是利用维诺效应原理，通过测量电流信号的相位差来检测变压器绕组变形情况的装置。

下面介绍维诺效应原理。

在几何上，当物体发生位移时，其形状、长度、面积等都会改变。

这种位移导致物体的几何形状发生变化，从而影响物体的电学性质。

维诺效应是一种描述物体电学性质与几何形状之间关系的原理。

用于解释在非恒定电磁场中移动的导体是否激发感应电动势的出现。

在变压器绕组变形测试仪中，变形测试电路由以下组件组成：•电源•测试变压器（即被测试的变压器）•变形测试电流传感器•差动输入端口其中，测试变压器作为输入设备将电源输出的交流信号传递到变形测试电流传感器中，并产生一个电流输入信号。

通过测量该信号与电源信号的相位差来确定绕组是否被压缩或拉伸。

三、作用绕组变形测试仪的作用是快速检测变压器绕组是否有变形，并准确地测量变形量，以便及时采取措施纠正问题。

这些数据提供了变压器维护和管理人员了解变压器绕组状态的重要信息。

它还帮助减少下次检修的时间和维护成本，从而提高系统可靠性和安全性。

四、使用方法使用变压器绕组变形测试仪需要遵循以下步骤:1.安装变形测试电流传感器，测试变压器等。

将有关设备正确地接线，用心了解该设备的参数。

2.连接电源。

这个步骤很简单，将其连接到电源插头，检查是否有电流通过电路。

3.测量。

开始测量之前，必须对被测量的变压器进行静态测试，这将帮助确定系统的基本设置。

接下来，开始使用变压器绕组变形测试仪进行动态测量。

变压器绕组变形测试仪频响分析法介绍华天电力专业生产变压器绕组变形测试仪（又称变形绕组测试仪），接下来为大家分享变压器绕组变形测试仪频响分析法介绍。

频响分析法应用于变压器绕组变形测试仪的技术原理，是目前电力行业测量绕组变形的主流技术。

频响分析法也称为频响法，用频率响应分析法检测变压器内部绕组情况，硬件机芯采用DDS专用数字高速扫频技术，可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障特征。

频响法：是指在正弦稳态情况下，网络传递函数H（jω）与角频率ω的关系，通常把H（jω）幅值随ω的变化关系脚趾幅频响应，H（jω）相位随ω变化的关系成为相频响应。

幅频响应：幅是值信号的幅度大小，也叫振幅，频是指频率，幅频指的是信号的振幅于频率的关系。

相频响应：相是指网络输出和输入电压之间的相位角的差值，频是指的频率，相频是指网络输出与输入电压之间的相位频率关系。

频响分析法检测回路
当变压器结构定型后，它的额定频响特征是一定的，利用扫描发生器将一组不同频率的正弦波电压US加到被试变压器绕组的一端，在所选择的变压器其他端子上得到振幅和相位作为频率f的函数绘制曲线，也就是通常说的双通道分析单元测量在不同频率的f下的响应电压U2和激励电压U1的信号幅值之比，并获得幅频响应曲线，L、K、C代表绕组单位长度的分布电感、分布电容、对地电容，当变压器绕组发生结构变形后, L、K、C参数上会有不同程度的变化，曲线发生特征。

NDBX-III变压器绕组变形测试仪（频响法+阻抗法）武汉诺顿电气有限公司产品简介：变压器绕组变形测试仪具有频率响应法和低电压短路阻抗法两种测试方法，用两种不同的方法对电力变压器绕组进行测量，全面反映变压器的绕组特性，更加准确地分析、诊断绕组变形情况。

频响法和阻抗法两种设备完美合成，节省测试时间，提高工作效率。

产品特征：☆、频响法采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

☆、频响法与阻抗法均为三相自动测试，大大缩短测试时间。

测量速度快，对单个绕组测量时间1-2分钟以内。

☆、频响法频率精度非常高，频率精度高于0.001%。

☆、频响法采用数字化频率合成，频率稳定性更高。

☆、频响法采用5000V电压隔离、充分保护测试电脑安全。

☆、频响法可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

☆、频响法采用分析软件功能强大，软件、硬件指标满足DL/T911-2016标准。

☆、短路阻抗法为三相自动测试。

不用外接调压源，采用市电AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。

☆、短路阻抗法适用于任意大小容量的变压器的阻抗测试。

☆、短路阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。

☆、短路阻抗法具有测量电感的功能。

☆、短路阻抗法具有测量变压器零序阻抗的功能。

☆、采用windows平台，兼容Window 2000/WindowXP/Windows7/windows8。

☆、采用数据库保存测试数据，对测试数据的管理简洁方便。

☆、软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

浅析短路阻抗法在变压器绕组变形试验中的应用摘要：随着时代的发展和进步，变压器绕组的变形诊断问题是电力系统工程中应当重视的工作要点。

短路阻抗法作为变压器绕组变形诊断的重要手段，具有试验步骤简洁、试验测量精准、试验适配性和代表性广泛的特征。

本文阐述了变压器绕组变形试验与短路阻抗法的基本概念及原理，简要探讨了在变压器绕组变形试验中应用短路阻抗法的具体实施方略，包括测试标准要求、短路阻抗法实施要点以及具体测试方法等等，为该试验发展提供有效参考。

关键字：短路阻抗法；变压器；绕组变形实验；实施方略引言：变压器是指利用电磁感应原理进行交流电压改变控制的装置，是电力系统中进行输配电工作的基础设备设施。

一般情况下，电力系统中常见变压器设备的吊芯周期为5-10年左右，变压器绕组变形会严重影响变压器的使用寿命，对电力系统的运行工作造成不良影响。

短路阻抗法是通过系统测量绕组的阻抗数值并观察其变化情况和数值对比情况，进行变压器绕组变形程度判断的方法。

1.变压器绕组变形试验与短路阻抗法的基本概念原理1.1.变压器绕组变形的概念及原理变压器绕组变形是指电力变压器绕组在遭受短路电流冲击或在运输过程中遭受冲撞时，在电动力或机械力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或移位等特征[1]。

变压器绕组变形会导致绕组温度的急剧升高，变压器有关导线的机械强度逐步削弱，从而造成运行效果的消极影响。

①变压器绕组变形的径向力变化，是指对内部线圈的压缩以及外部线圈的拉伸作用力，当弯曲力和压缩力的合力超过线圈刚度的最大屈服点，就容易出现变压器线圈梅花状或鼓包状绕变形等现象。

②变压器绕组变形的轴向力变化，是线匝或线段发生的纵向弯曲，容易导致线段与线段之间的垫块产生压缩，从而导致变压器运行事故。

1.2.短路阻抗法的基本概念及原理短路阻抗是指在额定频率和参考温度下，绕组中的端子之间的等效串联阻抗，其数值的影响因素有圆边线圈电阻、绕组对间的相对距离、绕组与外壳间的漏磁通等。

变压器短路阻抗试验变压器短路阻抗试验是变压器工程中的一项重要试验，它可以用来评估变压器的短路能力和运行安全性。

本文将从试验原理、试验方法和试验结果三个方面对变压器短路阻抗试验进行介绍。

我们来了解一下变压器短路阻抗试验的原理。

短路阻抗是指在变压器的短路状态下，主、副绕组之间的电压降与短路电流之比。

短路阻抗的大小直接影响着变压器在短路情况下的电磁暂态过程和短路电流的大小，因此对于变压器的短路能力和运行安全性具有重要意义。

接下来，我们来介绍一下变压器短路阻抗试验的方法。

变压器短路阻抗试验通常采用电流注入法进行。

具体操作步骤如下：首先，将变压器的主绕组和副绕组分别短路，然后通过注入电流的方式激励变压器，测量主绕组和副绕组的电压和电流，最后根据测量结果计算出变压器的短路阻抗。

在进行变压器短路阻抗试验时，需要注意以下几点。

首先，试验时应确保变压器的运行状态正常，无负荷或轻负荷运行。

其次，注入电流的频率应与变压器额定频率相同，通常为50Hz。

此外，为了保证试验的准确性，应在试验前进行检查和校准，确保测量仪器和设备的准确度。

我们来谈一下变压器短路阻抗试验的结果。

通过变压器短路阻抗试验可以获得变压器的短路阻抗值，常用的表示方法有百分比阻抗和绝对阻抗。

百分比阻抗是指变压器的短路阻抗与额定电压的比值，通常用于评估变压器的短路能力。

绝对阻抗是指变压器的短路阻抗的实际数值，通常用于计算变压器的短路电流。

变压器短路阻抗试验是变压器工程中不可或缺的一项试验，它可以评估变压器的短路能力和运行安全性。

通过该试验可以得到变压器的短路阻抗值，为变压器的设计、运行和维护提供重要参考依据。

因此，在进行变压器工程时，必须进行短路阻抗试验，以确保变压器的安全可靠运行。

变压器短路阻抗试验是一项重要的变压器试验，它可以评估变压器的短路能力和运行安全性。

通过该试验可以得到变压器的短路阻抗值，为变压器的设计、运行和维护提供参考依据。

在进行变压器工程时，必须进行短路阻抗试验，以确保变压器的安全可靠运行。

变压器短路阻抗测试仪怎么使用变压器短路阻抗测试仪怎么用呢？变压器短路阻抗测试仪主要用来进行变压器短路阻抗参数的测试，具有速度快、精度高、安全可靠等很多特点，但是由于是高压电器设备，因此使用的过程中，还是有很多问题需要注意的，本文就以YTC3222S变压器短路阻抗测试仪为例，来给大家简单介绍变压器短路阻抗测试仪怎么用。

先正确连接调压器（使用外部电源）、本测试仪、被试变压器，当使用外部电源是在给调压器通电之前确保调压器的处于零位。

在主界面中选择三相变压器将进入图3三相变压器参数设置界面，在主界面中选择单相变压器讲进入图中单相变压器参数设置界面，参数设置界面的参数意义如下：试品编号：被试变压器编号，该编号打印输出，便于记录管理；额定容量：指变压器的标称容量；分接电压：是指加压绕组所在的分接电压；设定电流：是指预备在该电流点记录结果，在升压测试时，当电流接近该设定电流时，仪器提示“接近设定电流”，同时蜂鸣器开始报警，此时应停止升压。

加压侧联结：三相变压器施加电压侧的联结组方式，变压器的铭牌上标注有该信息。

其中额定容量，分接电压为必须准确设置项，对于三相变压器也必须正确设置被试变压器的联结组方式。

参数设置完成后，按开始试验将进入实时测量模式，下图分别为三相变压器与单相变压器的试验测量界面。

使用外部电源时需手动用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电流接近设定的试验电流时应放慢调压速度，对于单相变压器当达到预定电流后会有声音提示并自动锁定当前结果显示如图所示的单相测试结果界面。

对于三相变压器，需要分别对AB、BC、CA绕组进行测量并记录三次的测量结果，例如当AB相结果锁定测试完成后会显示如图7所示的切换相的提示，此时应降压然后根据接线图连接BC相，继续升压测试，三次测量尽可能使施加的电流一致。

三次测量中仪器不能关机、不能退出三相测试界面。

屏幕的下方提示有当前仪器测试的相。

当最后一向测试完成后会显示如图8所示的测量完成提示，然后应当降压当电压降到安全电压后一起会自动显示如图9所示的测试结果界面。

变压器绕组变形测试仪使用方法以变压器绕组变形测试仪使用方法为标题，本文将详细介绍变压器绕组变形测试仪的使用步骤和注意事项。

一、仪器概述变压器绕组变形测试仪是一种用于测量和评价变压器绕组变形的专用设备。

它能够检测变压器绕组的变形程度，判断其是否超过规定范围，从而及时发现和解决潜在故障。

该测试仪具有操作简便、测量准确、可靠性高等特点，广泛应用于电力行业和变压器制造企业。

二、使用步骤1. 准备工作将变压器绕组变形测试仪放置在平稳的工作台上，并确保其正常供电。

然后，连接测试仪与待测变压器的绕组，确保连接牢固可靠。

2. 打开测试仪接下来，按下测试仪上的电源开关，待仪器开机完成后，进入测试界面。

在界面上，可以看到各项测试指标和参数。

3. 设置测试参数根据实际需要，设置测试仪的参数。

包括测试频率、测试电压等。

这些参数会影响到测试结果的准确性，因此需要根据实际情况进行合理设置。

4. 开始测试在设置好参数后，点击测试仪上的“开始测试”按钮，仪器会自动进行测试。

在测试过程中，可以实时监测到绕组的变形情况，并显示在仪器的屏幕上。

5. 结果分析测试完成后，仪器会自动给出测试结果。

根据测试结果，可以判断绕组的变形程度是否在规定范围内。

如果超过规定范围，则需要采取相应的维修措施，以防止进一步损坏。

6. 数据记录测试仪器还具有数据记录的功能，可以将测试结果保存下来，以备后续分析和比对。

在保存数据时，可以给数据命名，方便后续查找和管理。

7. 关闭测试仪测试完成后，点击测试仪上的“关闭”按钮，将仪器关闭。

然后，断开测试仪与被测变压器的连接，做好仪器的清洁和保养工作。

三、注意事项1. 在使用测试仪之前，需要仔细阅读并理解仪器的使用说明书，确保操作正确。

2. 在进行测试时，需要保持测试仪的稳定，避免受到外界干扰。

3. 在连接测试仪与被测变压器时，需要确保连接牢固可靠，防止接触不良导致测试结果不准确。

4. 在设置测试参数时，要根据具体情况进行合理设置，避免误差。

变压器绕组变形测试仪频响法和阻抗法HZBX-H变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，该变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。

因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

其中进口变压器绕组变形测试仪是测量和判断变压器故障的主要手段，变压器绕组变形测试仪的原理主要有变压器绕组变形测试仪低电压短路阻抗法和变压器绕组变形测试仪频率响应法。

我们先来介绍一下变压器绕组变形测试仪频率响应法原理频率响应法就是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端然后采集绕组两端的端口特性参数，如输人、输出阻抗和电压、电流传输比的频率响应曲线等，通过分析端口参数的频率图谱特性，来判断绕组的结构特征，如果绕组发生变形，就会使分布电容和电感发生变化，反映到端口参数的频率图谱也会发生变化，对于同类型的变压器绕组，由于绕组结构的类似性，其测得的频率响应曲线必然有可比性，所以变压器绕组变形测试仪频率响法是通过故障前后录取频率的响应曲线来判断变压器绕组变形程度，结合这一特征和原理，武汉汇卓电力研制了HZBX-H 变压器绕组变形测试仪。

电力变压器绕组变形测试仪有线性扫描和分段扫描，兼肉国内两种技术。

然后是绕组变形测试仪低电压短路阻抗法测试原理变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化，如果运行中的变压器受到了短路电流的冲击，为了检查其绕组是否变形，可将短路前后的短路电抗值加以比较，如果变化较大，则可认为绕组有显著变形。
