绕组变形的检测 频响法

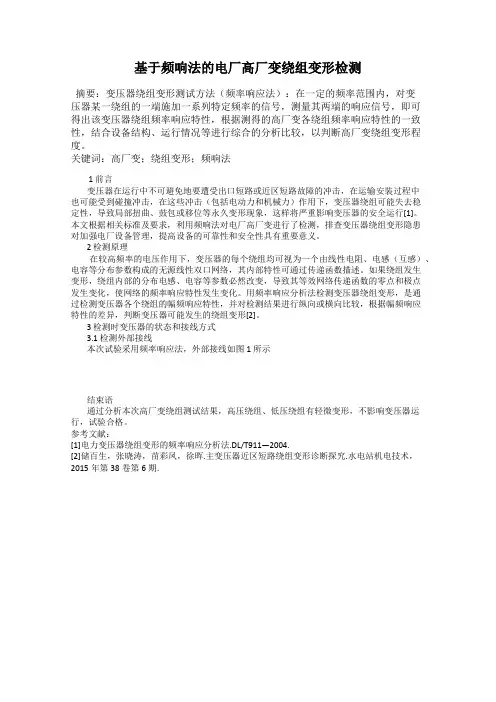

基于频响法的电厂高厂变绕组变形检测摘要：变压器绕组变形测试方法（频率响应法）：在一定的频率范围内，对变压器某一绕组的一端施加一系列特定频率的信号，测量其两端的响应信号，即可得出该变压器绕组频率响应特性，根据测得的高厂变各绕组频率响应特性的一致性，结合设备结构、运行情况等进行综合的分析比较，以判断高厂变绕组变形程度。

关键词：高厂变；绕组变形；频响法1 前言变压器在运行中不可避免地要遭受出口短路或近区短路故障的冲击，在运输安装过程中也可能受到碰撞冲击，在这些冲击（包括电动力和机械力）作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行[1]。

本文根据相关标准及要求，利用频响法对电厂高厂变进行了检测，排查变压器绕组变形隐患对加强电厂设备管理，提高设备的可靠性和安全性具有重要意义。

2 检测原理在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数描述。

如果绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数的零点和极点发生变化，使网络的频率响应特性发生变化。

用频率响应分析法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形[2]。

3 检测时变压器的状态和接线方式3.1 检测外部接线本次试验采用频率响应法，外部接线如图1所示结束语通过分析本次高厂变绕组测试结果，高压绕组、低压绕组有轻微变形，不影响变压器运行，试验合格。

参考文献：[1]电力变压器绕组变形的频率响应分析法.DL/T911—2004.[2]储百生，张晓涛，苗彩凤，徐晖.主变压器近区短路绕组变形诊断探究.水电站机电技术，2015年第38卷第6期.。

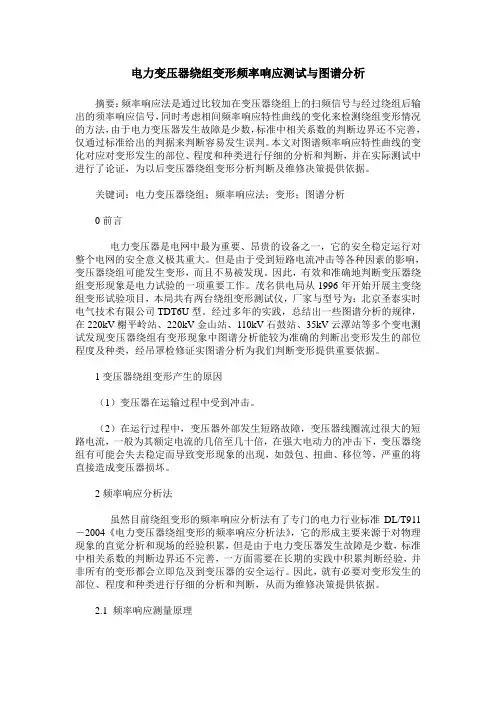

电力变压器绕组变形频率响应测试与图谱分析摘要：频率响应法是通过比较加在变压器绕组上的扫频信号与经过绕组后输出的须率响应信号，同时考虑相间频率响应特性曲线的变化来检测绕组变形情况的方法，由于电力变压器发生故障是少数，标准中相关系数的判断边界还不完善，仅通过标准给出的判据来判断容易发生误判。

本文对图谱频率响应特性曲线的变化对应对变形发生的部位、程度和种类进行仔细的分析和判断，并在实际测试中进行了论证，为以后变压器绕组变形分析判断及维修决策提供依据。

关键词：电力变压器绕组；频率响应法；变形；图谱分析0前言电力变压器是电网中最为重要、昂贵的设备之一，它的安全稳定运行对整个电网的安全意义极其重大。

但是由于受到短路电流冲击等各种因素的影响，变压器绕组可能发生变形，而且不易被发现。

因此，有效和准确地判断变压器绕组变形现象是电力试验的一项重要工作。

茂名供电局从1996年开始开展主变绕组变形试验项目，本局共有两台绕组变形测试仪，厂家与型号为：北京圣泰实时电气技术有限公司TDT6U型。

经过多年的实践，总结出一些图谱分析的规律，在220kV榭平岭站、220kV金山站、110kV石鼓站、35kV云潭站等多个变电测试发现变压器绕组有变形现象中图谱分析能较为准确的判断出变形发生的部位程度及种类，经吊罩检修证实图谱分析为我们判断变形提供重要依据。

1变压器绕组变形产生的原因（1）变压器在运输过程中受到冲击。

（2）在运行过程中，变压器外部发生短路故障，变压器线圈流过很大的短路电流，一般为其额定电流的几倍至几十倍，在强大电动力的冲击下，变压器绕组有可能会失去稳定而导致变形现象的出现，如鼓包、扭曲、移位等，严重的将直接造成变压器损坏。

2频率响应分析法虽然目前绕组变形的频率响应分析法有了专门的电力行业标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》，它的形成主要来源于对物理现象的直觉分析和现场的经验积累，但是由于电力变压器发生故障是少数，标准中相关系数的判断边界还不完善，一方面需要在长期的实践中积累判断经验，并非所有的变形都会立即危及到变压器的安全运行。

频率响应法、低电压短路阻抗法测试绕组变形的应用摘要：电力变压器在遭受短路电流冲击或运输过程中遭受冲击时，在电动力或机械力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或位移等特征。

绕组变形是电力变压器安全运行的一大隐患，及时发现和处理有问题的变压器，有针对性地进行吊检，对变压器事故的发生及大面积停电等具有防范作用。

关键词：变压器；绕组变形；测试方法；应用1 引言十八项反措要求：110（66）kV 及以上电压等级变压器在出厂和投产前，应采用频响法和低电压短路阻抗法对绕组进行变形测试，并留存原始记录。

频响法和低电压短路阻抗法都有很多成功的经验，也有不足的地方。

因此，频响法和低电压短路阻抗测试两者应同时开展，以分析得到更为准确的诊断结果。

2 扫频响应分析法扫频响应分析法，是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端，然后测量绕组两端端口特性参数的方法。

频率响应法的原理指在较高频率的电压作用下，变压器的每个绕组均可视为由线性电阻、电感、电容等分布参数构成的无源线性二端口网络，其内部特性可通过传递函数H（jω）描述。

当变压器结构确定后，各绕组对应的二端口网络参数是一定的，如果绕组发生变形，绕组内部的分布电感、电容等参数必然会改变，从而对应的二端口网络参数改变，导致其传递函数H（jω）发生变化。

变压器绕组的幅频响应特性采用频率扫描方式获得。

连续改变外施正弦波激励源Us的频率f（角频率ω=2πf），测量在不同频率下的响应端电压U2和激励电压U1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。

测试设备采用一台便携式的装置，用50W同轴测试导线连接到变压器绕组上，试验过程中，对绕组输入幅值为10 Vrms的正弦信号，然后通过采集单元对绕组的输入电压和输出电压进行采集和傅里叶变换处理。

整个试验过程很慢，每相大约用三十分钟才完成试验。

因此，该方法更适合在实验室中采用。

频率响应法的注意事项：（1）杂散电容的影响，变压器套管母线对地杂散电容往往是不固定的，为得出较为精确的诊断结果，测试应在变压器处于完全与电网隔离的状态下进行。

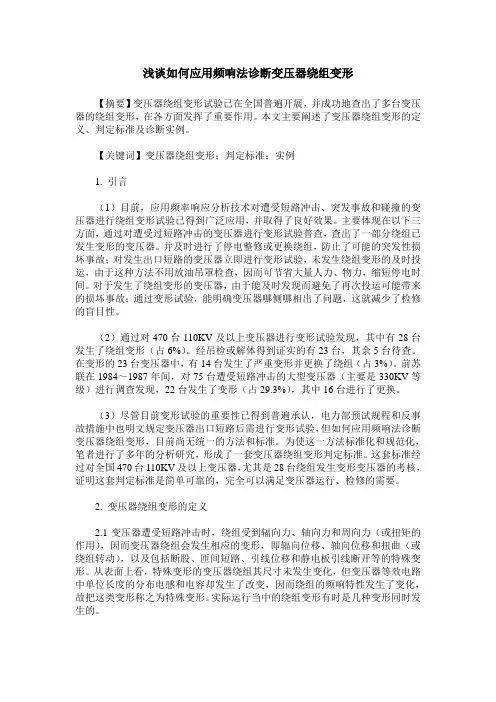

浅谈如何应用频响法诊断变压器绕组变形【摘要】变压器绕组变形试验已在全国普遍开展，并成功地查出了多台变压器的绕组变形，在各方面发挥了重要作用。

本文主要阐述了变压器绕组变形的定义、判定标准及诊断实例。

【关键词】变压器绕组变形；判定标准；实例1. 引言（1）目前，应用频率响应分析技术对遭受短路冲击、突发事故和碰撞的变压器进行绕组变形试验已得到广泛应用，并取得了良好效果。

主要体现在以下三方面，通过对遭受过短路冲击的变压器进行变形试验普查，查出了一部分绕组已发生变形的变压器。

并及时进行了停电整修或更换绕组，防止了可能的突发性损坏事故；对发生出口短路的变压器立即进行变形试验，未发生绕组变形的及时投运，由于这种方法不用放油吊罩检查，因而可节省大量人力、物力，缩短停电时间。

对于发生了绕组变形的变压器，由于能及时发现而避免了再次投运可能带来的损坏事故；通过变形试验，能明确变压器哪侧哪相出了问题，这就减少了检修的盲目性。

（2）通过对470台110KV及以上变压器进行变形试验发现，其中有28台发生了绕组变形（占6%）。

经吊检或解体得到证实的有23台，其余5台待查。

在变形的23台变压器中，有14台发生了严重变形并更换了绕组（占3%）。

前苏联在1984～1987年间，对75台遭受短路冲击的大型变压器（主要是330KV等级）进行调查发现，22台发生了变形（占29.3%），其中16台进行了更换。

（3）尽管目前变形试验的重要性已得到普遍承认，电力部预试规程和反事故措施中也明文规定变压器出口短路后需进行变形试验，但如何应用频响法诊断变压器绕组变形，目前尚无统一的方法和标准。

为使这一方法标准化和规范化，笔者进行了多年的分析研究，形成了一套变压器绕组变形判定标准。

这套标准经过对全国470台110KV及以上变压器，尤其是28台绕组发生变形变压器的考核，证明这套判定标准是简单可靠的，完全可以满足变压器运行、检修的需要。

2. 变压器绕组变形的定义2.1变压器遭受短路冲击时，绕组受到辐向力、轴向力和周向力（或扭矩的作用），因而变压器绕组会发生相应的变形，即辐向位移、轴向位移和扭曲（或绕组转动），以及包括断股、匝间短路、引线位移和静电板引线断开等的特殊变形。

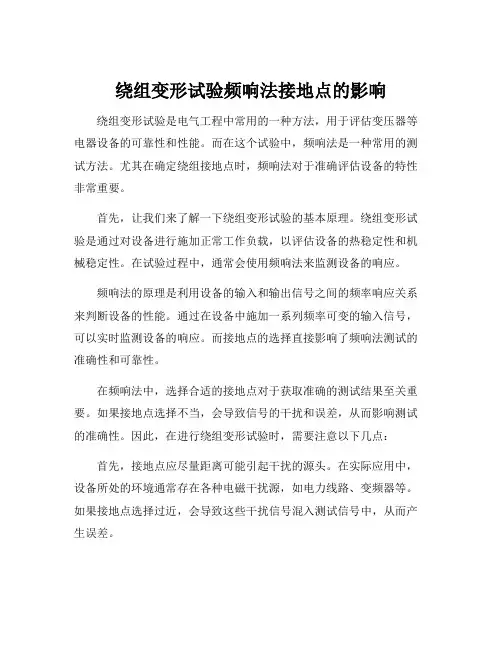

绕组变形试验频响法接地点的影响绕组变形试验是电气工程中常用的一种方法，用于评估变压器等电器设备的可靠性和性能。

而在这个试验中，频响法是一种常用的测试方法。

尤其在确定绕组接地点时，频响法对于准确评估设备的特性非常重要。

首先，让我们来了解一下绕组变形试验的基本原理。

绕组变形试验是通过对设备进行施加正常工作负载，以评估设备的热稳定性和机械稳定性。

在试验过程中，通常会使用频响法来监测设备的响应。

频响法的原理是利用设备的输入和输出信号之间的频率响应关系来判断设备的性能。

通过在设备中施加一系列频率可变的输入信号，可以实时监测设备的响应。

而接地点的选择直接影响了频响法测试的准确性和可靠性。

在频响法中，选择合适的接地点对于获取准确的测试结果至关重要。

如果接地点选择不当，会导致信号的干扰和误差，从而影响测试的准确性。

因此，在进行绕组变形试验时，需要注意以下几点：首先，接地点应尽量距离可能引起干扰的源头。

在实际应用中，设备所处的环境通常存在各种电磁干扰源，如电力线路、变频器等。

如果接地点选择过近，会导致这些干扰信号混入测试信号中，从而产生误差。

其次，接地点应尽量选择绕组相对稳定的区域。

绕组变形试验中，电流和磁场的变化会导致绕组的变形和位移。

因此，接地点应选择在绕组结构相对稳定的位置，避免因绕组变形而引起的接地点位移和变动。

此外，接地点的选择还要考虑到易测性。

接地点的位置应方便测试人员接触和观察，并且要与其他测试点区分开来，以避免干扰。

总之，绕组变形试验是评估电器设备性能的重要手段，而频响法是其中常用的测试方法。

在选择接地点时，应尽量远离干扰源，选择相对稳定的区域，并考虑易测性等因素。

只有这样才能确保测试结果的准确性和可靠性。

变压器绕组变形的测试方法主要有低压脉冲分析法、频率响应分析法、阻抗分析法、水波分析法和超声波分析法五种方法，业内人士普遍认为频率响应法和短路阻抗法是测试变压绕组变形较为有效的方法。

频响法绕组变形测试仪是根据国家电力行业标准DL/T911－2004测量变压器的绕组变形的仪器，主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。

阻抗法的应用原理是当变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化。

变压器绕组变形测试仪校准规范如下：信号源：仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波，信号输出幅度可以软件调节，幅度±10V，信号输出阻抗为50Ω。

两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。

激励通道测量为固定量程：±10V;响应通道有多档量程，在测量过程中自动调节量程，输入信号为±25V。

采集通道量化精度：12位。

采集通道静态误差：0.5%。

每通道存储容量：64K样点。

每通道采样率：20Msps。

采集通道输入阻抗：1MΩ。

扫频测量范围：10Hz-10MHz。

扫描方式：采用线形分布或对数分布的扫频测量方式。

扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。

扫频测量频点：固定模式或用户自定义。

符合国家电力行业标准：DL/T911-2004。

采用windows平台，兼容Window 2000/Window XP/Vista/Win7。

采用access数据库保存测试数据，对测试数据的管理简洁方便。

可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。

检测变压器绕组变形的方法摘要：一、引言二、变压器绕组变形检测方法1.频率响应法2.内部故障频率响应分析方法3.专用测试仪器测量4.具体测试步骤5.测量数据处理与分析三、变压器绕组变形判断方法1.比较db值2.与其他同类型变压器比较3.结合短路和位移情况判断四、结论正文：随着电力系统的快速发展，变压器在电力系统中的地位日益重要。

然而，在长时间的使用过程中，变压器绕组可能会发生变形，这对接下来的运行和维护带来了一定的隐患。

因此，对变压器绕组变形进行准确检测显得尤为重要。

本文将详细介绍变压器绕组变形检测的方法，以及判断和处理变压器绕组变形的相关步骤。

首先，我们来了解变压器绕组变形检测的方法。

目前，主要采用的是频率响应法。

在这种方法中，变压器的每个绕组都被视为一个由线性电阻、电感、电容等分布参数构成的无源线性双口网络。

当施加较高频率的电压时，如果绕组发生变形，那么绕组内部的分布电感、电容等参数会发生变化，从而导致网络的频率响应特性发生变化。

通过测量这种变化，就可以判断出绕组是否发生变形。

具体的测试步骤如下：首先，对变压器的每个绕组施加一系列特定频率的信号，然后测量其两端的响应信号。

通过这种方法，可以得到每个绕组的频率响应特性。

对于中性点引出的绕组，依次测量0a、0b、oc的频率响应特性；对于角接的绕组，依次测量ab、cd的频率响应特性。

得到测量数据后，需要进行处理和分析。

其中，db值是一个重要的参考指标。

如果db值明显增大，比如大于35db，那么就可能表明绕组发生了变形。

如果没有原始的测试数据进行比较，也可以与其他同厂同型同期变压器的测试结果进行比较，如果db值明显变大，那么也可能表明绕组发生了变形。

此外，还需要注意变压器绕组的位移情况。

高频部分（500,khz以上）能反应出变压器绕组的位移，而中、低频部分（10～500khz）的频响曲线具有较丰富的谐振点，这些谐振点的变化灵敏地反应了变压器绕组断股、鼓包、扭曲、饼间错位等变形情况。

变压器绕组变形测试仪频响分析法介绍华天电力专业生产变压器绕组变形测试仪（又称变形绕组测试仪），接下来为大家分享变压器绕组变形测试仪频响分析法介绍。

频响分析法应用于变压器绕组变形测试仪的技术原理，是目前电力行业测量绕组变形的主流技术。

频响分析法也称为频响法，用频率响应分析法检测变压器内部绕组情况，硬件机芯采用DDS专用数字高速扫频技术，可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障特征。

频响法：是指在正弦稳态情况下，网络传递函数H（jω）与角频率ω的关系，通常把H（jω）幅值随ω的变化关系脚趾幅频响应，H（jω）相位随ω变化的关系成为相频响应。

幅频响应：幅是值信号的幅度大小，也叫振幅，频是指频率，幅频指的是信号的振幅于频率的关系。

相频响应：相是指网络输出和输入电压之间的相位角的差值，频是指的频率，相频是指网络输出与输入电压之间的相位频率关系。

频响分析法检测回路
当变压器结构定型后，它的额定频响特征是一定的，利用扫描发生器将一组不同频率的正弦波电压US加到被试变压器绕组的一端，在所选择的变压器其他端子上得到振幅和相位作为频率f的函数绘制曲线，也就是通常说的双通道分析单元测量在不同频率的f下的响应电压U2和激励电压U1的信号幅值之比，并获得幅频响应曲线，L、K、C代表绕组单位长度的分布电感、分布电容、对地电容，当变压器绕组发生结构变形后, L、K、C参数上会有不同程度的变化，曲线发生特征。

NDBX-III变压器绕组变形测试仪（频响法+阻抗法）武汉诺顿电气有限公司产品简介：变压器绕组变形测试仪具有频率响应法和低电压短路阻抗法两种测试方法，用两种不同的方法对电力变压器绕组进行测量，全面反映变压器的绕组特性，更加准确地分析、诊断绕组变形情况。

频响法和阻抗法两种设备完美合成，节省测试时间，提高工作效率。

产品特征：☆、频响法采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

☆、频响法与阻抗法均为三相自动测试，大大缩短测试时间。

测量速度快，对单个绕组测量时间1-2分钟以内。

☆、频响法频率精度非常高，频率精度高于0.001%。

☆、频响法采用数字化频率合成，频率稳定性更高。

☆、频响法采用5000V电压隔离、充分保护测试电脑安全。

☆、频响法可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

☆、频响法采用分析软件功能强大，软件、硬件指标满足DL/T911-2016标准。

☆、短路阻抗法为三相自动测试。

不用外接调压源，采用市电AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。

☆、短路阻抗法适用于任意大小容量的变压器的阻抗测试。

☆、短路阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。

☆、短路阻抗法具有测量电感的功能。

☆、短路阻抗法具有测量变压器零序阻抗的功能。

☆、采用windows平台，兼容Window 2000/WindowXP/Windows7/windows8。

☆、采用数据库保存测试数据，对测试数据的管理简洁方便。

☆、软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

变压器绕组变形的检测目前，绕组变形检测一般是采用频率响应法的试验方法来进行。

１）频率响应法的原理变压器是一个复杂的电阻、电容和电感组成的非线性的分布参数网络，当向某一个线端施加不同频率的电压时，在每个频率下其他线端得到的响应是不相同的。

如果在变压器正常时，录制了某些线端的频率响应曲线，而在发生出口短路后重新录制相应线端的频率响应曲线，比较这两次曲线的重合程度，就可以知道绕组的变形情况，因为绕组的变形必然导致分布参数的变化，从而使频响曲线也改变。

绕组变形时，频响特性曲线的变化可以用相关系数来表征。

一台新的无损伤的变压器有一频响特性，当绕组变形后，频响曲线上各点就可能偏离原来的位置，于是出现了一条新的频响曲线。

比较两条频谱曲线就可以分析评估绕组的整体变形状况。

2）频率响应法测量接线及波形比较正常运行的变压器绕组，三相频谱特性相关性好。

若发生事故未造成绕组变形，事故前后的曲线基本重合。

绕组变形后，事故前后的曲线不重合，相关性差。

变形时在较低频段0.5~200kHz的曲线峰值点会发生平移，或增频，或减频，峰值点对应幅值分贝数也会改变，峰值点数目一般会减少。

测量时，注入某一频率的脉冲信号，当XL = XC，即ωL = 1 /ωC，电路处于谐振状态，ω=1/√LC，f = 1/2π，√LC是叫路的谐振频率，这个频率对应频响曲线的峰值点或谷值点。

当发生串联谐振时是峰值点，发生并联谐振时是谷值点。

在某一线频率的频响曲线，可能有若干个谐振点。

同时还有一个临界点，超过临界点频率曲线变得比较平缓，临界点对应频率应略有差异，但一般都在10～200kHz之间。

3）变压器绕组频响特性测量方法⑴ Yn或Yno接，35kV，110kV，或220kV三相绕组分相测量，测量方法如下表：Ｙ接中性引出绕组频响分相测量方法⑵11接绕的10 kV或35 kV绕组，无中性点引出时频响测量方法如下表：d11接无中性点引出时测量方法⑶对于Y接，绕组中性点不引出频响的测量方法如下表：Y接绕组中性点不引出的测量方法4）频率响应法测量参考判据⑴110kV及以上大，中型变压器三相频特性曲线相关性很好，可以作三相之间相互比较；也可以用同一相投运前的频响曲线为基准与运行后某一时期频响曲线作比较，进行绕组变形分析。

频响法绕组变形测试（1）
绕组频率响应测试法:
采用正弦信号扫频的方法，从某个绕组的一端对地注入扫频信号，在绕组的另一端测量传递过来的信号，计算传递函数。

通常将该传递函数的幅值随频率的变化关系称为幅频响应，其相位随频率的变化关系称为相频响应，统称为该绕组的频率响应。

通过比较同一绕组不同时期，同一变压器同一电压等级绕组不同相间，同类变压器同类绕组的频率响应，判断被试绕组是否有变形情况。

频响法变形测试接线原则:
非测试绕组可悬空或一点接地。

对于同一被测试对象，其方式前后次测量方式应最大程度的保持变压器状态的一致性。

频响法变压器绕组变形测试结果分析:
纵向比较法是对同一台变压器、同一绕组、同一分接开关位置、不同时期的幅频响应特性进行比较，根据其变化判
断变压器绕组的变形。

横向比较法是对变压器同一电压等级的三相绕组幅频响应特性进行比较，如果相似性较好，则说明绕组未发生变形，如相似性较差，则要与同厂家的同型号变压器进行比较，以避免有些变压器三相绕组结构本身可能有些差异使得曲线相似性较差，导致误判。

频响法绕组变形测试仪的作用
频响法绕组变形测试仪是一种用于测量电力变压器、电动机等电气设备绕组变形的测试仪器，常用于电力设备的维护和修理和检测。

紧要基于频响法原理进行工作。

它通过在待测绕组上注入沟通电信号，并通过信号发生器和检测仪器对信号进行手记和分析，以检测绕组的变形程度。

具体来说，当绕组发生变形时，信号经过绕组后会产生相应的变形信号，这些信号可以通过分析器进行分析，进而得出绕组的变形程度。

在电力设备运行过程中，绕组往往会受到机械应力的影响，导致变形和位移等问题。

这些问题假如得不到及时的处理，就可能会影响设备的性能和寿命。

因此，频响法绕组变形测试仪可以帮忙工程师及时发现绕组的变形情况，进而进行维护和修理和保养，确保电气设备的正常运行。

在使用频响法绕组变形测试仪时，需要注意以下几点：
操作前应当进行设备的检查和调试，确保设备正常运行并符合使用要求。

测试时应当保持测试设备和被测试绕组的接触良好，躲避显现信号干扰等情况。

测试过程中应当严格依照操作步骤进行操作，躲避对测试结果的影响。

在测试过程中应当对测试结果进行及时的记录和保管，以备后续的数据分析和处理。

电力设备维护和修理和检测中常用的测试仪器，使用前需要进行检查和调试，同时注意测试过程中的操作步骤和数据处理。

频响法绕组变形测试仪的相关知识点就先说到这里了，这款产品还有很多的常识等着各位来发现与了解，假如您还想要了解更多内容，还请先关注好我们，我会不定期在此跟大家共享更多的信息。

电力变压器绕组变形的检测方法一、摘要采用频率响应法和低电压短路阻抗法是检测变压器绕组变形比较有效的两种方法。

但是这两种的试验方法在现场的实际工作中并不能完全判断出主变的变形情况，通过介损试验正接法对主变的电容量的变化的监控，可以作为对主变绕组变形的判断的一个可靠依据。

二、引言变压器是电力系统中最重要的设备之一，变压器在运输过程中遭受意外碰撞和冲击，在运行中承受故障状态下的冲击电流均会使变压器的绕组和机械结构受到机械应力的冲击，导致绕组一定程度的变形，运行中造成事故。

由于绕组变形对变压器和电力系统运行的严重危害性，而以往的试验方法又不能有效发现这类缺陷，只能通过吊检来验证，这不仅要花费大量的人力物力，而且对变压器本身也有一定的危害性；况且在现行的电力系统运行情况下，大型变压器的长时间停电也是很困难的。

因此能在现场不吊罩情况下快速测量绕组内部变形的频率响应法和低电压短路阻抗法出现后，在工作现场得到了广泛的运用。

但是在实际工作中，我们发现通过观察主变的电容量的变化也可以作为判断绕组变形的一个重要的依据。

三、频率响应法和低电压短路阻抗法测量变压器绕组变形存在的问题在工作中频率响应法和低电压短路阻抗法测量主变绕组变形已经得到广泛的运用，但是在实际工作中存在一些问题，主要是:1.在现场测试中会受到电场和磁场的影响，这些影响甚至会改变测量的结果，将造成测试结果失真，导致现场工作人员出现误判断的情况。

2.试验缺乏前后比较的情况，由于频率响应法和低电压阻抗法是一种比较新的试验方法，对于一些比较老的主变，并没有相应的出厂试验报告，另外，部分主变因为内部结构的问题，会出现通过这两种方法测量得出的结果会表明主变出现变形的情况，但是实际情况是主变运行情况良好，并没有出现绕组变形的情况。

四、主变绕组变形的判断数值——电容量变压器每个绕组可以看成由电阻、电容、电感等构成的网络，而绕组的等值电容量直接反映出各绕组间、绕组对铁芯、绕组对箱体及地的相对位置和绕组的自身结构等。

变压器绕组变形测试仪频响法和阻抗法HZBX-H变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，该变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。

因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

其中进口变压器绕组变形测试仪是测量和判断变压器故障的主要手段，变压器绕组变形测试仪的原理主要有变压器绕组变形测试仪低电压短路阻抗法和变压器绕组变形测试仪频率响应法。

我们先来介绍一下变压器绕组变形测试仪频率响应法原理频率响应法就是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端然后采集绕组两端的端口特性参数，如输人、输出阻抗和电压、电流传输比的频率响应曲线等，通过分析端口参数的频率图谱特性，来判断绕组的结构特征，如果绕组发生变形，就会使分布电容和电感发生变化，反映到端口参数的频率图谱也会发生变化，对于同类型的变压器绕组，由于绕组结构的类似性，其测得的频率响应曲线必然有可比性，所以变压器绕组变形测试仪频率响法是通过故障前后录取频率的响应曲线来判断变压器绕组变形程度，结合这一特征和原理，武汉汇卓电力研制了HZBX-H 变压器绕组变形测试仪。

电力变压器绕组变形测试仪有线性扫描和分段扫描，兼肉国内两种技术。

然后是绕组变形测试仪低电压短路阻抗法测试原理变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化，如果运行中的变压器受到了短路电流的冲击，为了检查其绕组是否变形，可将短路前后的短路电抗值加以比较，如果变化较大，则可认为绕组有显著变形。

目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4检测原理 (2)5检测仪器的要求 (2)6检测方法 (3)7绕组变形的分析判断 (3)附录A（规范性附录）用相关系数R辅助判断变压器绕组变形 (6)附录B（资料性附录）变压器绕组变形的典型幅频响应特性曲线 (7)I前言本标准是根据原国家经贸委《关于确认1999年度电力行业标准制、修订计划项目的通知》（国经贸电力［1999］40号）安排制定的，目的是规范和指导电力变压器绕组变形频率响应分析法（不包括低压脉冲法）的现场应用。

用频率响应分析法检测变压器绕组变形具有检测灵敏度高、现场使用方便、可在变压器不吊罩的情况下判断变压器绕组变形等优点，现已在电力行业广泛应用。

本标准的附录A为规范性附录，附录B为资料性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业高压试验技术标准化技术委员会归口并负责解释。

本标准起草单位：中国电力科学研究院、广东省电力试验研究所、福建省电力试验研究院、安徽省电力科学研究院、华北电力科学研究院、武汉高压研究所。

本标准起草人：王圣、高克利、林春耀、欧阳旭东、张孔林、余国钢、何宏明、马继先、梅刚。

II电力变压器绕组变形的频率响应分析法1 范围本标准规定了用频率响应分析法检测变压器绕组变形的基本要求。

本标准适用于6kV及以上电压等级电力变压器及其他特殊用途的变压器。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB1094.1 电力变压器第一部分总则（eqv IEC 60076–1：1993）GB1094.5 电力变压器第五部分承受短路的能力（neq IEC 60076–5：1976）DL/T596 电力设备预防性试验规程3 术语和定义下列术语和定义适用于本标准。
