钢结构建筑中节点系统的解析与建构共3篇钢结构建筑中节点系统的解析与建构1钢结构节点系统是钢结构建筑中的重要组成部分之一。
它是保证建筑物整体性、稳定性和安全性的重要因素,也是建筑功能需要的基础部分。
本文将对钢结构节点系统的解析和建构进行简要介绍。
一、节点系统的作用钢结构建筑的节点连接,通常被视为连接器材在结构体系中的核心部分。
这是由于连接节点的设计直接影响建筑体系的整体性、刚度、稳定性和安全性等。
节点系统的主要作用如下:1. 实现构件的连接和传递受力。
钢结构建筑的各种构件之间需要通过密实有力的节点连接起来,以便实现构件之间的传力,使建筑物的整个结构体系能够承受荷载。
2. 分摊受力,降低荷载对单个构件的影响。
节点系统通过将荷载平均分散到建筑物内部各处,降低荷载对单个部件的影响,确保建筑物结构的安全性和稳定性。
3.提高建筑物的强度和稳定性。
节点连接的紧密程度决定了建筑物的承载能力和抗震性能,因此节点连接的质量和结构设计尤为关键,直接影响整个建筑物的强度和稳定性。
二、节点系统的构成钢结构建筑的节点系统由节点、钢板和紧固件三部分组成。
其中,节点被视作节点系统的核心部分,直接承担着建筑结构的重要任务。
钢板连接是用来连接各种节点的构件,也是节点连接的重要组成部分。
紧固件具有连接、缓解、紧固和调整节点的作用。
下面我们将对这三部分进行详细介绍:1.节点节点是钢结构建筑中最复杂的部分之一。
节点设计的难度与建筑结构的复杂程度有直接关系。
比较常见的节点结构类型有角节点、管节点和盖板节点等。
2.钢板连接钢板连接是节点系统的重要组成部分之一。
其作用是将节点各部分与相邻构件牢固连接在一起。
连接方式有焊接、螺栓连接和球头连接等多种,其中螺栓连接应用最为广泛。
3.紧固件紧固件一般分为紧结件和调整件两类。
紧结件主要目的是使钢板连接牢固,保证节点整体性。
调整件主要用来调整节点的几何尺寸,确保建筑物结构的稳定性。
紧固件的种类很多,以螺栓为例,包括高强度螺栓和常规螺栓两种,常规螺栓分为六个级别,分别为4.8级、6.8级、8.8级、10.9级、12.9级、14.9级等。
多高层建筑钢结构节点的连接设计要点分析摘要:随着我国社会经济的快速发展,人民经济水平的不断提高,使得高层建筑规模不断扩大。
多高层钢结构建筑结构的出现,有效的提高了建筑住宅的安全性,提高了建筑的土地资源利用率,促进了多高层钢结构建筑结构的健康发展。
以此为出发点,本文就多高层建筑钢结构连接设计展开分析,分析了多高层建筑钢结构连接设计的特点,并提出了针对不同连接方式的设计要点,以期促进我国建筑行业的快速发展。
关键词:多高层建筑;钢结构;节点连接设计;0.引言伴随着社会的进步,钢结构以其优良的材料特征在建筑业正日益受到广泛的关注。
面对目前国内大量住宅建设所造成的资源浪费、环境恶化等后果,建设部已多次倡导发展钢结构住宅,从而推动住宅产业的升级。
同样,我国目前多高层钢结构连接设计也必须基于目前的工业化水平,本文研究的重点即是针对我国目前钢结构连接设计存在的不足,构建出一套适用性的多高层钢结构连接设计方法。
以期为我国多高层钢结构住宅的发展做出微薄的贡献。
 1.钢结构梁柱节点形式的选择进行钢结构设计时,在结构分析过程中应想好用哪种节点形式,根据结构构件的选用,按照传力特征不同,选择节点分刚接、铰接还是半刚性连接。
(1)铰接连接节点,本身拥有极大的柔性。
钢梁仅在腹板处采用高强螺栓连接,上、下翼缘无需进行现场焊接。
采用铰接时构造简单,使现场安装程序大为简化,现场作业量大大减小,现场安装可以不受天气及季节的影响,钢结构的安装速度大大提高。
但是,铰接连接刚度和耗能性能差,对于结构抗风、抗震不利。
(2)刚性连接节点,具有很高的强度和刚度。
其特点是受力性能好,但构造复杂,施工难度大。
设计中梁柱节点一般是做刚接,这是由于梁柱节点承受的荷载一般较大而且还要抵御风荷载和水平地震引起的位移。
(3)半刚性连接节点,刚度和强度介于铰接和刚接之间。
我国《钢结构设计规范》中没有给出半刚性连接的具体计算和设计方案,而且节点转动刚度很难确定。
高层建筑钢结构连接节点的抗震设计- 结构理论摘要:本文介绍高层建筑钢结构抗震设计时,并对钢结构构件节点和杆件接头处的三种杆件连接方式,其性能及适用范围进行了分析比较,然后对梁、与柱、柱与柱、梁与梁的连接以及抗震剪力墙与框架的连接等方式进行了阐述,以供同行参考。
关键词:高层建筑;钢结构;连接节点;安装1 前言随着城市建设的发展,高层建筑在我国日益增多。
高层钢结构具有承载力高、抗震性能好、施工周期短等特点,特别适用于高耸的高层建筑。
在高层钢结构抗震设计中,节点连接良好的抗震设计是保证结构安全的重要一环。
连接节点应满足强度、延性和耗能能力三方面的要求,其连接强度应高于相连构件端部的屈服承载力,并且必须有较大的变形能力,用以弥补强度方面的缺陷。
钢材本身具有很好的延性,但这种延性在结构中不一定能体现出来,这主要是由于节点局部压曲和脆性破坏而造成的,因此在设计中应采用合理的细部构造,避免应变集中而形成较大的约束应力。
在钢材的选用上应满足强度、塑性、韧性及可焊性的要求。
钢材强度指的是抗拉强度和屈服强度,钢材应具有较高的强屈比,其屈服强度的上限值和下限值应适当。
钢材的塑性表现在伸长率和冷弯性能两项指标上,反映钢材承受残余变形量的程度及塑性变形能力。
对抗震结构还必须满足冲击韧性的要求。
钢材另一重要的基本要求是对化学成分含量的限制,它将直接影响结构的可焊性,应控制钢材的碳当量。
在高层钢结构中,厚钢板的应用较为广泛,在梁一柱节点范围,当节点约束较强,板厚等于或大于40mm时,应附加要求板厚方向的断面收缩率,以防发生平行于钢材表面的层状撕裂。
2 杆件连接2.1连接方式2.1.1 连接类型建筑钢结构的构件节点和杆件接头处的杆件连接可采用:(1)全焊连接;(2)高强度螺栓连接;(3)焊缝和高强度螺栓混合连接。
2.1.2 性能比较2.1.2.1全焊连接,传力最充分,不会滑移。
良好的焊接构造和焊接质量可以为结构提供足够的延性。
高层建筑钢结构的网壳结构设计方法随着人们对建筑安全性和工程可持续性的要求不断提高,钢结构成为高层建筑中常用的结构形式之一。
而在钢结构中,网壳结构以其独特的形式和优秀的力学性能受到越来越多的关注和应用。
本文将重点介绍高层建筑钢结构的网壳结构设计方法,包括结构形式选择、节点设计、立体网壳和平面网壳的设计方法等。
1. 结构形式选择在进行高层建筑钢结构的网壳结构设计时,首先需要根据建筑物的功能、使用要求和建筑设计理念选择合适的网壳结构形式。
常见的网壳结构形式包括球面网壳、屋面网壳、空间网壳等。
选择合适的结构形式可以同时满足建筑和结构的需求,提高整体的力学性能和美观性。
2. 节点设计节点设计是网壳结构设计中重要的一部分,直接影响整体结构的力学性能和稳定性。
在节点设计中,需要考虑节点的刚度、连接方式和材料性能等因素。
常用的节点形式包括球节点、筋板节点、焊接节点等。
合理的节点设计可以提高网壳结构的整体刚度和连接效果,确保结构的安全性和可靠性。
3. 立体网壳设计方法立体网壳是高层建筑钢结构中常见的一种结构形式,具有较高的稳定性和承载能力。
在进行立体网壳设计时,需考虑整体形态的合理性、荷载传递的路径以及节点连接的紧固方式等。
通过优化设计网格的大小和密度,提高整体结构的强度和刚度,确保结构在承受荷载时的稳定性和安全性。
4. 平面网壳设计方法平面网壳是一种较为常见的网壳结构形式,常用于建筑的屋面和立面。
在进行平面网壳设计时,首先需要确定网壳的几何形状和尺寸。
通过结构分析和优化设计,确定网格结构的大小和排布,合理布置支撑节点和增强部位,以提高整体的承载能力和稳定性。
同时,还需要考虑结构的施工性和制造成本,确保设计方案的实用性和经济性。
5. 增强措施和施工方法为了提高高层建筑钢结构的网壳结构的稳定性和抗震性能,常常需要采取一些增强措施。
例如,在节点处增加加强筋或增大节点连接面积,提高节点的刚度和连接效果。
在整体网壳结构中增加互锁节点或增加网格之间的连接,以提高整体结构的刚性和韧性。

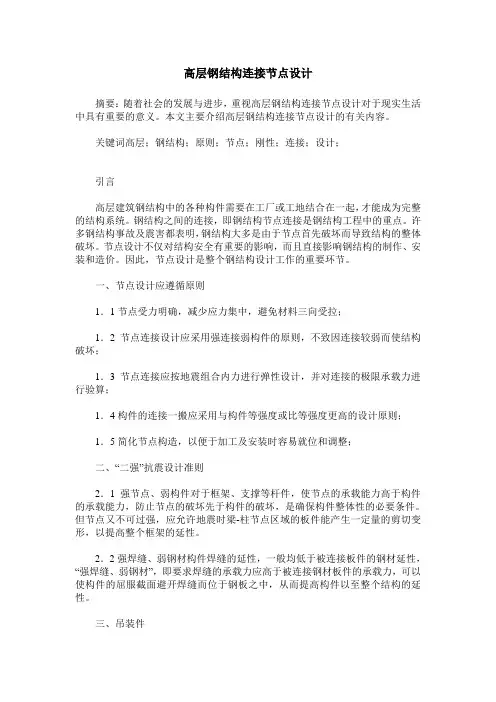

高层钢结构连接节点设计摘要:随着社会的发展与进步,重视高层钢结构连接节点设计对于现实生活中具有重要的意义。
本文主要介绍高层钢结构连接节点设计的有关内容。
关键词高层;钢结构;原则;节点;刚性;连接;设计;引言高层建筑钢结构中的各种构件需要在工厂或工地结合在一起,才能成为完整的结构系统。
钢结构之间的连接,即钢结构节点连接是钢结构工程中的重点。
许多钢结构事故及震害都表明,钢结构大多是由于节点首先破坏而导致结构的整体破坏。
节点设计不仅对结构安全有重要的影响,而且直接影响钢结构的制作、安装和造价。
因此,节点设计是整个钢结构设计工作的重要环节。
一、节点设计应遵循原则1.1节点受力明确,减少应力集中,避免材料三向受拉;1.2节点连接设计应采用强连接弱构件的原则,不致因连接较弱而使结构破坏;1.3节点连接应按地震组合内力进行弹性设计,并对连接的极限承载力进行验算;1.4构件的连接一搬应采用与构件等强度或比等强度更高的设计原则;1.5简化节点构造,以便于加工及安装时容易就位和调整;二、“二强”抗震设计准则2.1强节点、弱构件对于框架、支撑等杆件,使节点的承载能力高于构件的承载能力,防止节点的破坏先于构件的破坏,是确保构件整体性的必要条件。
但节点又不可过强,应允许地震时梁-柱节点区域的板件能产生一定量的剪切变形,以提高整个框架的延性。
2.2强焊缝、弱钢材构件焊缝的延性,一般均低于被连接板件的钢材延性,“强焊缝、弱钢材”,即要求焊缝的承载力应高于被连接钢材板件的承载力,可以使构件的屈服截面避开焊缝而位于钢板之中,从而提高构件以至整个结构的延性。
三、吊装件钢结构安装单元的划分,应根据吊装件尺寸、自重、运输和吊装设备等条件确定。
1)当框架的梁—柱节点采用“柱贯通型”时,柱的安装单元宜采用三层为一根,梁的安装单元为每跨一根。
2)为便于工人现场操作,柱的工地接头位置,一般设在楼板顶面1.0m~1.3m 处。
3)当采用带悬臂梁段的柱单元(树型柱)时,悬臂梁段长度的确定,应使梁接头的内力较小,并能满足支撑连接设置要求及运输方便,一般情况,悬臂梁段自柱轴线算起的外伸长度取0.9m~1.6m。
对高层建筑钢结构节点设计的分析钢结构是由构件和节点构成的。
即使每个构件都能满足安全使用的要求,如果节点设计处理不恰当,连接节点的破坏,也常会引起整个结构的破坏连接节点破坏是钢结构地震破坏的常见形式之一。
1994年1月美国北岭地震后,调查了1000多栋钢结构房屋建筑,有100多栋建筑的梁柱连接破坏,其中80%以上破坏发生在梁的下翼缘连接。
1995年1月日木阪神地震后的调查发现,部分钢结构也出现了梁柱连接破坏的震害,破坏位置卞要在扇形切角工艺孔端部。
可见,要使结构能够满足预定功能的要求,正确的节点设计与构件设计,两者具有同等的重要性。
一、节点的连接方式高层钢结构的节点连接可采用焊接、高强度螺栓连接,也可以采用焊接与高强度螺栓的栓焊混合连接。
1.焊接连接。
焊接连接的传力最充分,有足够的延性,但焊接连接存在较大的残余应力,对节点的抗震设计不利。
焊接连接可采用全熔透或部分熔透焊缝。
但对要求与母材等强的连接和框架节点塑性区段的焊接连接,应采用全熔透的焊接连接。
2.高强度螺栓连接。
高层钢结构承重构件的高强度螺栓连接应采用摩擦型。
高强度螺栓连接施工方便,但连接尺寸过大,材料消耗较多,因而造价较高,且在大震下容易产生滑移。
3.栓焊混合连接。
栓焊混合连接在高层钢结构中应用最普遍,一般受力较大的翼缘部分采用焊接,腹板采用高强度螺栓连接。
这种连接可以兼顾两者的优点,在施工上也具有优越性。
由于施工时一般先用螺栓定位然后对翼缘施焊,此时栓接部分承载力应考虑先栓后焊的温度影响乘以折减系数0.9。
二、高层建筑钢结构的节点设计原理1.节点的连接方式。
钢结构中节点的连接方式主要分为三种:一种是焊接连接,这种连接方式具有充分的传力和很好的延展性等优点,它的缺点就是有很强的残余应力,不能满足于节点的抗震需求。
在焊接连接的方式中,一般使用全熔透的焊缝技术。
尤其是对一些强度连接和对塑性区段的连接等。
第二种是高强度螺栓连接,一般在高层建筑的钢结构中,需要采用摩擦型的连接,这种连接方式对施工的要求不是很复杂,不过其成本比较高,是由于这种连接方式的尺寸较大,还可能在震动很大的时候出现滑移现象。
钢结构的节点设计钢结构是一种现代化的建筑结构形式,具有高强度、轻质、耐腐蚀、易于加工和施工、安全可靠等特点,广泛应用于高层建筑、桥梁、厂房等建筑领域。
钢结构的节点设计是整个结构中至关重要的一部分,对于保障结构的安全性和可靠性起着决定性的作用。
节点是钢结构中连接构件的部位,它直接影响到整个结构的性能、安全性和经济性。
因此,合理的节点设计是保证钢结构工程安全可靠、经济合理的前提条件。
钢结构的节点设计需要考虑结构的受力、变形、耐久性和施工性等方面的因素。
根据实际工程情况,节点常常需要具备一下几个要求:1、确定连接方式:钢结构节点的连接方式包括焊接、螺栓连接、铆接等几种方式。
各种连接方式有其各自的优缺点和适用范围。
焊接连接方式具有永久性、紧密性和可靠性、技术要求高;螺栓连接方式安装方便、适用于大型钢结构,但是需要注意预紧力的控制;铆接连接方式适用于中小型钢结构,并具有易于掌握的可靠性和可更换性的特点。
所以,在节点设计的时候需要仔细考虑不同连接方式的适用性和优缺点,从而选择出最适合的连接方式。
2、考虑受力特点:钢结构受力特点有切向力、轴向力、剪力、弯矩、切割力等等。
节点的设计需要按照不同的受力特点来选择连接方式和构造。
3、保证结构可靠性:节点在整个钢结构中处于关键位置,所以它的可靠性直接影响结构整体可靠性。
在节点设计中一定要充分考虑各种受力因素的影响,通过使用合适的材料、采用合理的构造方式以及严格控制节点的加工、制造和安装等环节来保证节点的可靠性。
4、降低节点的应力集中:钢结构中节点的应力集中是太需要注意的问题,因为会导致节点的疲劳损伤、强度降低。
在设计节点时,应该考虑如何降低应力集中,可选用适当的转角半径、飞边、硬度转化等方法,以减缓应力集中的影响。
5、考虑防腐措施:钢结构节点的耐用性也需要注意,并且该部位的氧化和腐蚀是不可避免的。
可以在节点连接后进行镀锌、喷涂或涂覆一定的保护层,以增强节点的耐久性和安全性。
高层建筑钢结构节点的设计原理分析摘要:随着城市化进程的不断加快,我国的高层建筑也在不断的增加,钢结构也广泛的应用在高层建筑中,钢结构的应用也在一定程度上加快了建筑业的发展。
在高层建筑中,钢结构具有其他结构无法替代的优越性,相应地,对钢结构也就提出了更高的要求,要保证钢结构的质量,需要不断提高钢结构的节点设计,从理论和实践上不断完善,以更好的保证高层建筑的质量,促进我国建筑业的发展。
本文对高层建筑钢结构节点的设计原理分析进行了探讨。
关键词:高层建筑;钢结构;节点设计;原理分析;应用1高层建筑钢结构的节点设计原理1.1高层建筑钢结构的节点连接方式一般说来,高层建筑钢结构的节点连接方式有三种:焊接连接、高强度螺栓连接、栓焊混合连接。
焊接连接,这种连接方式的优点是传力和延展性好,操作简便,缺点是残余应力强,抗震力弱。
对于焊接连接这种方式来说,使用最广泛的是全熔透的焊缝技术,该焊接技术针对塑性区域和高强度区域的连接效果比较好;高强度螺栓连接,这种连接方式施工简便,且震动强烈时易出现滑移的情况;栓焊混合连接,该连接方式在高层建筑物翼缘和腹板部分使用最为广泛,其施工简便,成本较低,具有一定的优越性,但是,在使用栓焊混合连接时要注意温度的影响。
1.2高层建筑钢结构节点的设计要求(1)刚性连接节点。
建筑力学要求建筑钢结构的节点设计保持连续性,只有符合这个要求,钢结构节点连接处的各个构件形成的角度才会实现最大承载力且不易发生变化,而且,在此基础上连接而成的钢结构的强度大小远远超过被连接构件所形成的强度和大小。
钢结构的连接方式主要有两种,焊缝连接和螺栓连接,与焊接连接相比,螺栓连接工序简单,能在一定程度上保证钢结构的质量。
柱和柱之间的连接也是钢结构节点设计应该注意的一个问题,在施工时,柱和柱之间的连接可以按照截面的变化分成等截面拼接和变截面拼接两种,而等截面焊接拼接与梁的拼接方法基本一致。
(2)半刚性连接节点。
半刚性连接节点的设计要求其承载力不得低于建筑物的承载力,而且半刚性连接节点的连接方式与高层建筑物设计不一致会使得建筑结构的弹性强度超过钢结构连接节点的弹性刚度,因此,不使用半刚性连接节点。
高层建筑钢结构-第六章节点设计ppt课件.ppt1、6节点设计ConnectionDesign6.1节点设计的一般原则和方法节点传力应简捷、明确、可靠,其计算简图应与实际受力一致;节点应具有足够的强度、刚度,其承载力应等于或高于构件的承载力;实行合理的细部构造,使节点具有足够的延性和韧性;简化节点构造,便于制作和安装,经济合理。
