【专业知识】钢结构设计简单步骤：节点设计

钢结构的节点设计随着现代建筑技术的发展，钢结构在建筑领域中的应用越来越广泛。

作为建筑的重要组成部分，节点的设计对于钢结构的稳定性和安全性起着至关重要的作用。

本文将探讨钢结构节点设计的原则、方法和关键要素。

一、节点设计的原则1. 强度原则：节点应能承受由结构传递的荷载，并确保节点本身不会发生破坏或变形。

2. 刚度原则：节点应具有足够的刚度，以保证整个结构在荷载作用下不会产生过大的变形，从而保证建筑的稳定性。

3. 整体性原则：节点设计应考虑结构的整体性，确保节点与整个结构之间具有良好的协调性和连贯性。

4. 可靠性原则：节点设计应考虑到施工和使用过程中的各种不确定因素，并能够在不同情况下保持可靠性。

二、节点设计的方法1. 正确选择节点类型：根据结构的特点和荷载条件，选择适合的节点类型，如刚性节点、半刚性节点和可变形节点等。

2. 合理选材：选择合适的材料，如高强度钢材料，以满足节点在应力和变形方面的要求。

3. 考虑施工工艺：节点设计时应考虑到施工工艺，合理安排节点的构造顺序和施工方法，确保节点施工的可行性。

4. 充分考虑荷载：节点设计应充分考虑荷载条件，如静荷载、动荷载和地震荷载等，确保节点在各种荷载情况下的安全性。

5. 进行结构分析：通过结构分析，确定节点传递荷载的路径和力的分布情况，从而进行节点的合理设计。

三、节点设计的关键要素1. 连接方式：选择适当的连接方式，如焊接、螺栓连接或机械连接等，并根据节点的具体要求进行设计。

2. 构件形状：节点的构件形状应具有良好的适应性和连接性，以保证节点在不同荷载和变形条件下的工作性能。

3. 约束措施：在节点设计中，采取适当的约束措施，如加强加固、设置支撑等，以提高节点的刚度和稳定性。

4. 防腐措施：钢结构节点易受环境腐蚀的影响，因此，在节点设计中应考虑到防腐措施，以延长节点的使用寿命。

四、节点示例节点设计的具体形式和细节因具体工程而异。

以下是一个常见的节点设计示例：以刚性节点为例，使用焊接连接方式，钢柱与钢梁相连接。

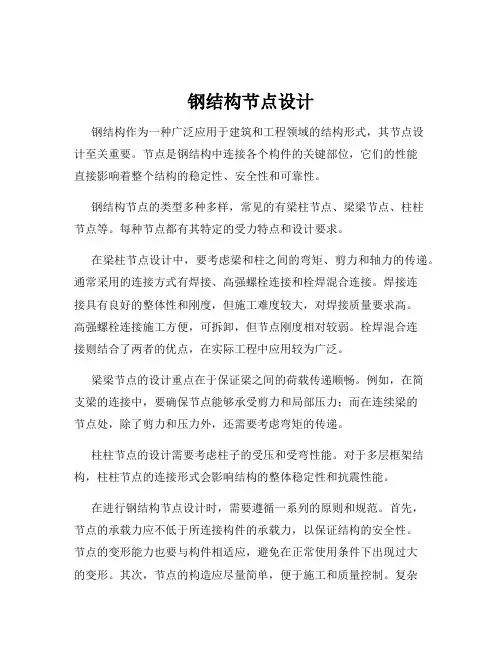

钢结构节点设计钢结构作为一种广泛应用于建筑和工程领域的结构形式，其节点设计至关重要。

节点是钢结构中连接各个构件的关键部位，它们的性能直接影响着整个结构的稳定性、安全性和可靠性。

钢结构节点的类型多种多样，常见的有梁柱节点、梁梁节点、柱柱节点等。

每种节点都有其特定的受力特点和设计要求。

在梁柱节点设计中，要考虑梁和柱之间的弯矩、剪力和轴力的传递。

通常采用的连接方式有焊接、高强螺栓连接和栓焊混合连接。

焊接连接具有良好的整体性和刚度，但施工难度较大，对焊接质量要求高。

高强螺栓连接施工方便，可拆卸，但节点刚度相对较弱。

栓焊混合连接则结合了两者的优点，在实际工程中应用较为广泛。

梁梁节点的设计重点在于保证梁之间的荷载传递顺畅。

例如，在简支梁的连接中，要确保节点能够承受剪力和局部压力；而在连续梁的节点处，除了剪力和压力外，还需要考虑弯矩的传递。

柱柱节点的设计需要考虑柱子的受压和受弯性能。

对于多层框架结构，柱柱节点的连接形式会影响结构的整体稳定性和抗震性能。

在进行钢结构节点设计时，需要遵循一系列的原则和规范。

首先，节点的承载力应不低于所连接构件的承载力，以保证结构的安全性。

节点的变形能力也要与构件相适应，避免在正常使用条件下出现过大的变形。

其次，节点的构造应尽量简单，便于施工和质量控制。

复杂的节点构造不仅增加施工难度，还容易出现质量问题。

此外，节点还应具有良好的抗震性能，能够在地震作用下保持结构的整体性和稳定性。

为了实现上述设计要求，设计师需要对节点的受力情况进行详细的分析。

这通常包括使用力学模型和有限元分析软件来模拟节点在各种荷载作用下的应力分布和变形情况。

通过分析结果，可以优化节点的几何形状、连接方式和构件尺寸，以提高节点的性能。

在材料选择方面，节点所使用的钢材应与构件的钢材具有相同或相近的强度和性能。

同时，高强螺栓、焊缝等连接材料也应符合相关标准和规范的要求。

施工过程中的质量控制对于节点的性能也有着重要影响。

钢结构设计的方法
钢结构设计的方法包括以下几个步骤：
1. 确定结构类型：根据工程需要确定钢结构是属于框架结构、桁架结构、悬索结构或梁柱结构等。

2. 载荷分析：根据实际工作环境及使用要求，确定钢结构所受的荷载情况，包括活荷载、恒荷载、风荷载、地震荷载等。

3. 结构选型：根据结构类型及载荷情况，选择合适的截面形状、材料规格和连接方式等。

4. 结构计算：根据应力、挠度、位移、稳定性等要求，采用力学原理进行结构设计与计算。

5. 连接设计：进行节点设计以确保结构的刚度和稳定性，包括焊接、螺栓连接、铆接等。

6. 钢材验算：根据材料的强度和刚度要求，进行截面验算以确保材料的使用安全性。

7. 结构优化：根据性能、经济和美观等要求，对结构进行优化设计，以提高结
构的效益和可靠性。

8. 详图设计：根据设计结果，绘制详细的施工图纸，包括平面布置图、剖面图、节点图等。

9. 结构分析：进行结构分析，验证设计的合理性和安全性。

10. 施工及监督：在施工过程中进行钢结构的制作和安装，并进行质量控制和监督。

以上是钢结构设计的一般方法，具体的设计流程和步骤可能会根据项目的不同而有所变化。

五、节点设计重点设计“E ”、“R ”、“B ”、“A ” “K ”五个典型节点，其余节点设计类同。

1．下弦B 节点先根据腹杆的内力计算腹杆与节点连接焊缝的尺寸，即h f 和l w 。

然后根据l w 的大小比例绘出节点板的形状和大小，最后验算下弦杆与节点板的连接焊缝。

选用E43焊条，角焊缝的抗拉、抗压和抗剪强度设计值f wt ＝160N/m ㎡，实际所需的焊脚尺寸可由构造确定。

（1）BK 杆的内力N=90.23KN ，采用三面围焊，肢背和肢尖焊缝h f =6mm ，所需要的焊缝长度为：mm l w 633= N f l h N w f f w f 84.10329916022.126367.07.033=⨯⨯⨯⨯⨯=∑=β肢背mm f h N N l wf f w 1471216067.0292.51649105.3117.07.022/7.0331=+⨯⨯⨯-⨯⨯=⨯-=，取150mm 肢尖mm f h N N l wff w 701216067.0292.51649105.3113.07.022/3.033=+⨯⨯⨯-⨯⨯=⨯-=，取80mm （2）2-13杆的内力N=243.97KN ，采用三面围焊，肢背与肢尖的焊缝h f =6mm ，所需要的焊缝长度为：mm l w 803=N f l h N w f f w f 4.131********.128067.07.033=⨯⨯⨯⨯⨯=∑=β肢背mm f h N N l wf f w 901216067.022.655871097.2437.07.022/7.033=+⨯⨯⨯-⨯⨯=⨯-=，取100mm 肢尖mm f h N N l w f f w 181216067.022.655871097.2433.07.022/3.033=+⨯⨯⨯-⨯⨯=⨯-=，取60mm（1） 竖杆2-12杆的内力N=-47.92KN ，采用三面围焊，焊缝尺寸可按构造确定取h f =8mm 。

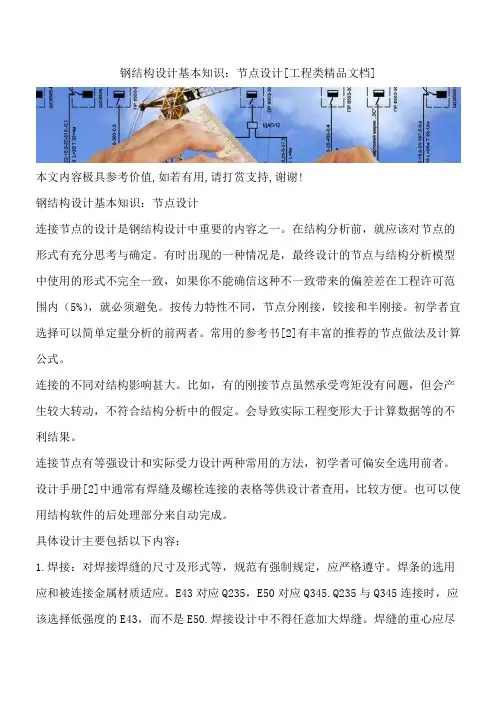

钢结构设计基本知识：节点设计[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!钢结构设计基本知识：节点设计连接节点的设计是钢结构设计中重要的内容之一。

在结构分析前，就应该对节点的形式有充分思考与确定。

有时出现的一种情况是，最终设计的节点与结构分析模型中使用的形式不完全一致，如果你不能确信这种不一致带来的偏差差在工程许可范围内（5%），就必须避免。

按传力特性不同，节点分刚接，铰接和半刚接。

初学者宜选择可以简单定量分析的前两者。

常用的参考书[2]有丰富的推荐的节点做法及计算公式。

连接的不同对结构影响甚大。

比如，有的刚接节点虽然承受弯矩没有问题，但会产生较大转动，不符合结构分析中的假定。

会导致实际工程变形大于计算数据等的不利结果。

连接节点有等强设计和实际受力设计两种常用的方法，初学者可偏安全选用前者。

设计手册[2]中通常有焊缝及螺栓连接的表格等供设计者查用，比较方便。

也可以使用结构软件的后处理部分来自动完成。

具体设计主要包括以下内容：1.焊接：对焊接焊缝的尺寸及形式等，规范有强制规定，应严格遵守。

焊条的选用应和被连接金属材质适应。

E43对应Q235，E50对应Q345.Q235与Q345连接时，应该选择低强度的E43，而不是E50.焊接设计中不得任意加大焊缝。

焊缝的重心应尽量与被连接构件重心接近。

其他详细内容可查规范关于焊缝构造方面的规定。

2.栓接：铆接形式，在建筑工程中，现已很少采用。

普通螺栓，抗剪性能差，可在次要结构部位使用。

高强螺栓，使用日益广泛。

常用8.8s和10.9s两个强度等级。

根据受力特点分承压型和摩擦型。

两者计算方法不同。

高强螺栓最小规格M12.常用M16~M30.超大规格的螺栓性能不稳定，应慎重使用。

自攻螺丝，用于板材与薄壁型钢间的次要连接。

在低层墙板式住宅中也常用于主结构的连接。

难以解决的是自攻过程中防腐层的破坏问题。

3.连接板：需验算栓孔削弱处的净截面抗剪等。

连接板厚度可简单取为梁腹板厚度加4mm，则除短梁或有较大集中荷载的梁外，常不需验算抗剪。

钢结构设计简单步骤设计思路钢结构设计是一项复杂而重要的工作，它要求设计人员有扎实的工程知识和经验。

为了确保设计的准确性和安全性，在进行钢结构设计时需要遵循一系列的步骤和设计思路。

本文将介绍钢结构设计的简单步骤和设计思路，以帮助读者更好地理解和应用于实际工程项目中。

1. 确定设计目标和要求在进行钢结构设计之前，首先需要明确设计的目标和要求。

这包括结构的用途、荷载标准、设计寿命等。

明确了设计目标和要求之后，才能有针对性地进行后续的设计工作。

2. 收集设计所需数据在进行钢结构设计之前，需要收集大量的数据以支持设计工作。

这些数据包括但不限于土壤勘察报告、结构功能要求、荷载参数、构件尺寸等。

通过对这些数据的收集和分析，设计人员能够更加准确地进行计算和设计。

3. 进行结构荷载分析结构荷载分析是钢结构设计的基础工作之一。

通过对结构所承受的荷载进行分析，可以确定结构的受力性能，从而为后续的设计提供依据。

在进行荷载分析时，需要考虑静力和动力荷载，同时还要考虑不同工况下的荷载组合。

4. 进行钢结构设计计算在进行钢结构设计计算时，需要根据结构的荷载条件和材料的力学性能进行计算和验证。

这包括对构件的受力情况、截面尺寸的确定、材料的使用强度等方面的计算。

在进行计算时，需要遵循相关的设计规范和标准，确保设计的准确性和安全性。

5. 进行钢结构细部设计细部设计是钢结构设计中一个重要的环节，它关系到结构的施工性和使用性。

在进行细部设计时，需要考虑结构的节点连接、构件的连接方式、防腐措施等方面的设计。

细部设计的目标是确保结构的可靠性和耐久性，在设计中需要充分考虑结构的整体性和协调性。

6. 进行结构分析和优化在完成钢结构设计之后，还需要进行结构的分析和优化。

通过对结构进行分析，可以评估结构的性能和承载能力，从而对设计进行优化。

结构分析和优化是一个循环的过程，需要根据实际情况进行多次的调整和改进，以得到更加合理和经济的设计方案。

7. 编制钢结构设计图纸在完成钢结构设计之后，需要将设计结果编制成相应的设计图纸。

节点设计方法主讲人：李峰主要内容1 节点的分类、形式2 节点的构造3 节点受力与计算1 节点的分类、形式□按连接性质——刚接、铰接、半刚性连接□按连接方式——焊接、螺栓连接、栓焊混合连接□按材料类别——铸钢、锻钢节点□按构造特点——加劲板式、相贯式、端板式、球形节点□按结构体系——平面、空间节点2 节点的构造3 节点的受力与计算3.1 焊接节点3.2 螺栓节点3.3 球节点3.4 管节点3.1 焊接节点★焊接材料（焊条与材料相适应）母材(Q235； Q345； Q390； Q420 )焊条(E43xx；E50xx； E55xx；E60xx ) ；当两种材料焊接时，取较低强度材料相应的焊条★焊缝分类：对接焊缝的构造要求——坡口、引弧板…角焊缝的构造要求——焊缝形状、焊缝厚度、焊缝长度、焊缝受力性质★螺栓连接的优缺点★焊接连接的优缺点优点•省工省材•任何形状的构件均可直接连接•密封性好，刚度大缺点•材质劣化•残余应力、残余变•一裂即坏、低温冷脆3.1 焊接节点(1)破坏模式•焊缝破坏•节点板拉剪撕裂破坏•节点板失稳(2)计算《GB50017》•焊缝强度计算•节点板拉剪撕裂验算•节点板稳定计算()22wf ff f /f τσβ+≤节点板稳定——在斜腹杆压力作用下，节点板稳定性很差；▲ 对有竖腹杆（或自由边加劲）的节点板，其稳定应符合板件宽厚比要求：▲对无竖腹杆的节点板：yf t c /23515/≤yy f t c f /23517//23510≤<y f t c /23510/≤将受压腹杆的内力乘以增大系数1.25后再按受拉节点板的强度计算进行计算应按规范附录F 进行稳定计算节点板稳定仅有垂直于焊缝长度方向的轴心力时wf e w f f/()N h l f σβ=≤∑ 同时有平行和垂直于焊缝长度方向的轴心力时()22wf ff f /f τσβ+≤ 仅有平行于焊缝长度方向的轴心力时wf e w f/()N h l f τ=≤∑其中：l w =l -2h fl （4）焊缝计算方法11/14/2018（4）焊缝计算方法wf f f wM f W σβ=≤⋅AyT AxT r Jτ⋅=T Ax AyT r Jσ⋅=11/14/2018弯矩、剪力和轴心力共同作用M V N AA A w e w e w; ; M V N W h l h l στσ===∑∑M N 2V 2wAAA f f()()f σστβ++≤N Aσ● 正面角焊缝承担的力为 N 3 =0.7h f ∑l w3βf f f w● 侧面角焊缝承担的力为肢背 N 1 =e 2 N /（e 1+e 2）－N 3 /2=K 1 N －N 3 /2 肢尖 N 2 =e 1 N /（e 1+e 2）－N 3 /2=K 2N －N 3 /2例1：受轴心力作用的三面围焊时角钢连接 角焊缝的计算厚度h e角焊缝计算长度l w =l 1-2h fwf e w f/()N h l f τ=≤∑例2：节点设计1、设计原则⑴各杆轴线交于一点⑵标明角钢的定位尺寸距轴线及节点（5mm倍数）⑶角钢的切削⑷节点板的形状2、节点构造与计算（1）计算步骤a . 假定焊角尺寸——求出肢尖，肢背焊缝长度b . 画图确定节点板尺寸c . 节点板强度、稳定验算 （2）焊缝传力分析 a .腹杆与节点板——轴力（N ） b .弦杆与节点板——内力差[N 1-N 2 或 15%(Af )] c .拼接角钢与弦杆——N min 或 Af 等例3：焊接梁翼缘焊缝的计算焊脚尺寸为：221f wf f z x 11.4F VS h f l I ψβ⎛⎫⎛⎫≥+ ⎪ ⎪⎝⎭⎝⎭()22wf f ff/f σβτ+≤v f e f z21 1.4T F h h l ψσ==⨯（1）肩梁的截面特点a ）惯性矩大于上柱的惯性矩b ）高度要满足其与上柱翼缘传力的连接焊缝长度的要求。
