氧化锆陶瓷性能分析解析

氧化锆陶瓷材料
氧化锆陶瓷是一种新型的高性能陶瓷材料，具有优异的机械性能、化学稳定性
和生物相容性，因此在医疗、电子、化工等领域有着广泛的应用前景。

首先，氧化锆陶瓷材料具有优异的机械性能。

它的硬度高、强度大、耐磨损，
是传统金属材料的几倍甚至几十倍，因此可以用于制造高负荷、高速度、高精度的机械零部件，如轴承、刀具等。

同时，氧化锆陶瓷的断裂韧性也得到了显著提高，不易发生脆性断裂，具有较好的抗疲劳性能。

其次，氧化锆陶瓷材料具有良好的化学稳定性。

它在常温下对酸、碱等化学物
质具有很好的抵抗能力，不易发生腐蚀和氧化，因此可以用于制造化工设备、热交换器等耐腐蚀材料，延长设备的使用寿命，降低维护成本。

再次，氧化锆陶瓷材料具有优异的生物相容性。

它不会引起人体的排斥反应，
可以与人体组织良好地结合，因此被广泛应用于制造人工关节、牙科修复材料等医疗器械，提高了医疗器械的使用寿命和安全性。

总的来说，氧化锆陶瓷材料具有广阔的应用前景，但也存在着一些挑战和问题。

例如，氧化锆陶瓷的加工难度较大，制造成本较高，且在高温和高应力条件下容易发生相变而导致性能下降。

因此，今后需要进一步研究和改进氧化锆陶瓷材料的制备工艺和性能优化方法，以满足不同领域对材料性能的需求。

综上所述，氧化锆陶瓷材料具有优异的机械性能、化学稳定性和生物相容性，
有着广泛的应用前景，但也面临着一些挑战和问题。

我们期待在未来的研究中，能够进一步发挥其优势，克服其劣势，推动氧化锆陶瓷材料在各个领域的应用和发展。

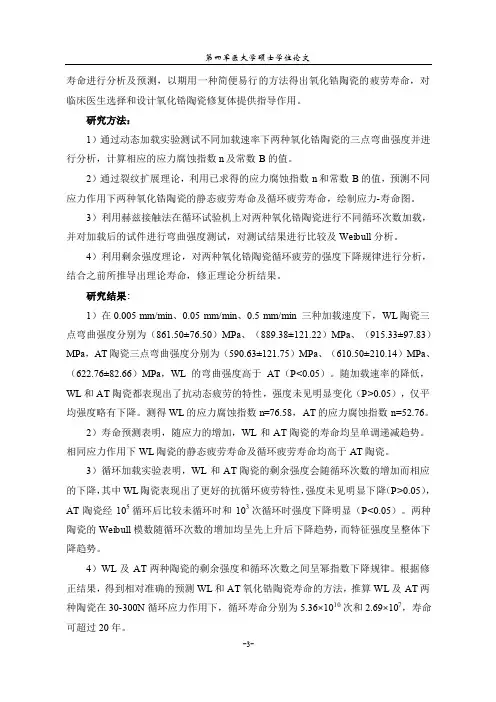

寿命进行分析及预测，以期用一种简便易行的方法得出氧化锆陶瓷的疲劳寿命，对临床医生选择和设计氧化锆陶瓷修复体提供指导作用。

研究方法：1）通过动态加载实验测试不同加载速率下两种氧化锆陶瓷的三点弯曲强度并进行分析，计算相应的应力腐蚀指数n及常数B的值。

2）通过裂纹扩展理论，利用已求得的应力腐蚀指数n和常数B的值，预测不同应力作用下两种氧化锆陶瓷的静态疲劳寿命及循环疲劳寿命，绘制应力-寿命图。

3）利用赫兹接触法在循环试验机上对两种氧化锆陶瓷进行不同循环次数加载，并对加载后的试件进行弯曲强度测试，对测试结果进行比较及Weibull分析。

4）利用剩余强度理论，对两种氧化锆陶瓷循环疲劳的强度下降规律进行分析，结合之前所推导出理论寿命，修正理论分析结果。

研究结果:1）在0.005 mm/min、0.05 mm/min、0.5 mm/min 三种加载速度下，WL陶瓷三点弯曲强度分别为（861.50±76.50）MPa、（889.38±121.22）MPa、（915.33±97.83）MPa，AT陶瓷三点弯曲强度分别为（590.63±121.75）MPa、（610.50±210.14）MPa、（622.76±82.66）MPa，WL的弯曲强度高于AT（P<0.05）。

随加载速率的降低，WL和AT陶瓷都表现出了抗动态疲劳的特性，强度未见明显变化（P>0.05），仅平均强度略有下降。

测得WL的应力腐蚀指数n=76.58，AT的应力腐蚀指数n=52.76。

2）寿命预测表明，随应力的增加，WL和AT陶瓷的寿命均呈单调递减趋势。

相同应力作用下WL陶瓷的静态疲劳寿命及循环疲劳寿命均高于AT陶瓷。

3）循环加载实验表明，WL和AT陶瓷的剩余强度会随循环次数的增加而相应的下降，其中WL陶瓷表现出了更好的抗循环疲劳特性，强度未见明显下降（P>0.05），AT陶瓷经105循环后比较未循环时和103次循环时强度下降明显（P<0.05）。

氧化锆的主要特点
氧化锆（Zirconium dioxide，化学式：ZrO2）是一种重要的陶瓷材料，具有多种优异的物理和化学性质。

下面是一些氧化锆的主要特点：
1.高熔点和耐高温性：氧化锆具有极高的熔点（约2700°C）
和耐高温性，使其在高温环境下具有出色的稳定性和耐久
性。

2.高硬度和强度：氧化锆具有很高的硬度和强度，接近或超
过某些金属材料，因此在某些应用领域可以作为结构材料
使用。

3.优良的磨损和腐蚀抗性：氧化锆具有出色的耐磨损和耐腐
蚀性能，可以用于磨料、切削工具和耐腐蚀器件等。

4.高绝缘性：氧化锆是一种良好的绝缘体，具有高绝缘性能
和低电导率，可用于电气绝缘件和电子器件等。

5.优异的光学性能：氧化锆具有优异的光学特性，包括高透
明度、低散射和较高的折射率等。

这使得氧化锆广泛应用
于光学镜片、光纤窗口和光学涂层等领域。

6.热电性能：氧化锆具有良好的热电性能，表现为压电和热
释电效应，使其在传感器和热电设备等领域有一定的应用。

由于其诸多优良的性质，氧化锆被广泛应用于各个领域，包括航空航天、医疗器械、电子器件、化工和石油等。

它在这些领域中扮演着重要的角色，为现代科技的发展做出了重要贡献。

氧化锆陶瓷性能分析解析1.力学性能：氧化锆陶瓷具有优异的力学性能，其强度和韧性较高。

高纯度氧化锆陶瓷的强度可达到1200MPa，而传统陶瓷材料（如氧化铝陶瓷）的强度一般在300MPa左右。

氧化锆陶瓷的高强度使其具有抗压、抗弯、抗拉等出色的机械性能，可用于承受高压、高载荷等恶劣环境下的工作。

2.化学性能：氧化锆陶瓷具有良好的化学稳定性，具备抗腐蚀性能。

氧化锆陶瓷在常见酸碱介质中具有良好的稳定性，能够抵抗大多数化学试剂的侵蚀。

此外，氧化锆陶瓷的表面不易附着或吸附其他物质，具备较好的抗粘附性能，能够有效地避免颗粒或液体等物质在表面上发生黏附、堵塞等问题。

3.热性能：氧化锆陶瓷具有良好的热性能，具备高熔点和较小的热膨胀系数。

氧化锆陶瓷的熔点约在2700℃左右，远高于其他常见陶瓷材料。

同时，氧化锆陶瓷的热膨胀系数较低，约为10×10^-6/℃，相比之下，氧化铝陶瓷的热膨胀系数约为8×10^-6/℃。

这种低热膨胀系数使氧化锆陶瓷具有较好的热稳定性，能够在高温环境下保持较好的尺寸稳定性。

4.导电性能：氧化锆陶瓷是一种绝缘材料，具备良好的绝缘性能。

在常规条件下，氧化锆陶瓷的电阻率较高，远远高于金属材料。

这一特性使得氧化锆陶瓷广泛应用于电子器件、高压绝缘和高温绝缘等领域。

此外，氧化锆陶瓷还具有良好的介电性能，在射频领域有广泛的应用。

总体而言，氧化锆陶瓷具有高强度、良好的化学稳定性、优异的热性能和良好的绝缘性能等优点，使其在航空航天、汽车制造、电子器件、生物医学和化工等领域得到广泛应用。

此外，氧化锆陶瓷还具备一定的透光性，能够适应一些特殊的应用场景。

然而，氧化锆陶瓷的生产工艺相对复杂，成本较高，因此在一些应用中还存在一定的局限性。

但随着相关技术的不断进步和发展，氧化锆陶瓷有望在更多领域发挥其独特的优势。

氧化锆陶瓷概述摘要：ZrO2 具有熔点和沸点高、硬度大、常温下为绝缘体、而高温下则具有导电性等优良性质，上个世纪二十年代开始就被用来作为熔化玻璃、冶炼钢铁等的耐火材料。

并且由于TZP 陶瓷具有高韧性、抗弯强度和耐磨性，以及优异的隔热性能，甚至其热膨胀系数接近于金属等优点，因此TZP 陶瓷被广泛应用于结构陶瓷领域。

本文介绍了氧化锆的基本性质、氧化锆超细粉体的制备方法、高性能氧化锆陶瓷材料的成型工艺以及其在各领域的应用情况。

关键词：氧化锆；高性能陶瓷；制备；应用1 引言锆在地壳中的储量超过Cu、Zn、Sn、Ni 等金属的储量，资源丰富。

世界上已探明的锆资源约为1900 万吨（以金属锆计），矿石品种约有20 种，主要含有如下几种化合物：（1）二氧化锆（单斜锆及其各种变体）；（2）正硅酸锆（锆英石及其各种变体）；（3）锆硅酸钠、钙、铁等化合物（异性石、负异性石、锆钻石）。

异性石和负异性石矿中含锆量非常低，无工业价值，因而锆的主要来源为单斜锆矿和锆英石矿，其中以锆英石矿分布广[1]。

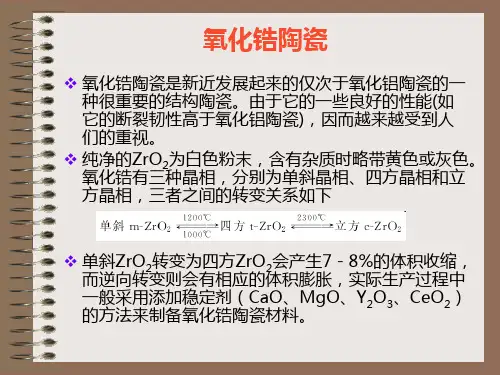

纯ZrO2 为白色，含杂质时呈黄色或灰色，一般含有HfO2，不易分离。

单斜ZrO2 密度5.6g/cm3，熔点2715℃。

ZrO2 具有熔点和沸点高、硬度大、常温下为绝缘体、而高温下则具有导电性等优良性质。

上个世纪二十年代开始就被用来作为熔化玻璃、冶炼钢铁等的耐火材料，从上个世纪七十年代以来，随着对ZrO2 有了更深刻的了解，人们进一步研究开发ZrO2 作为结构材料和功能材料。

1975 年澳大利亚R．G．Garvie 以CaO 为稳定剂制得部分稳定氧化锆陶瓷（Ca-PSZ），并首次利用ZrO2 马氏体相变的增韧效应提高了韧性和强度，极大的扩展了ZrO2 在结构陶瓷领域的应用[2]。

1973 年美国R．Zechnall，G．Baumarm，H．Fisele 制得ZrO2 电解质氧传感器，此传感器能正确显示汽车发动机的空气、燃料比，1980 年把它应用于钢铁工业。

氧化锆陶瓷性能分析解析
摘要
氧化锆陶瓷具有优良的物理机械性能、耐腐蚀性能和高温热稳定性，
因此被广泛应用于航空航天、船舶、汽车、电子工业、化学工业、冶金和
电力等领域。

本文概括了氧化锆陶瓷的成分、结构特性以及其热物理、力
学和综合性能，以期获得更全面、全面、准确的理解和认知。

关键词：氧化锆；陶瓷；物理性能；力学性能；热物理性能。

1引言
氧化锆陶瓷是一种具有优良物理机械性能、耐腐蚀性能和高温热稳定
性的新型陶瓷材料。

由于其高强度、高硬度、低密度、耐腐蚀、耐磨损、
耐冲击和耐高温等特性，氧化锆陶瓷在航空航天、船舶、汽车、电子工业、化学工业、冶金和电力等领域得到了广泛应用。

它不仅可以用于构筑结构件、制造增强件、制造涂料改善合金，而且可用于制造抗击穿材料、密封
件和装饰陶瓷等。

本文旨在概括氧化锆陶瓷的成分、结构特性以及其热物理、力学和综
合性能，为其应用和发展提供基础性的理解。

2氧化锆陶瓷的成分与结构特性
2.1成分。

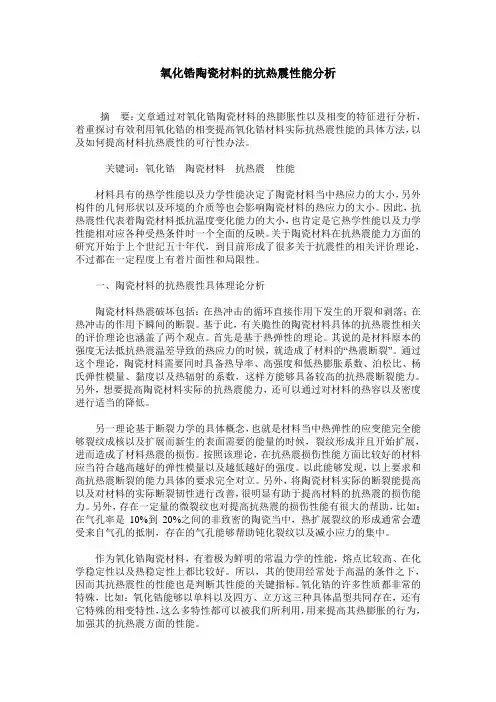

氧化锆陶瓷材料的抗热震性能分析摘要：文章通过对氧化锆陶瓷材料的热膨胀性以及相变的特征进行分析，着重探讨有效利用氧化锆的相变提高氧化锆材料实际抗热震性能的具体方法，以及如何提高材料抗热震性的可行性办法。

关键词：氧化锆陶瓷材料抗热震性能材料具有的热学性能以及力学性能决定了陶瓷材料当中热应力的大小，另外构件的几何形状以及环境的介质等也会影响陶瓷材料的热应力的大小。

因此，抗热震性代表着陶瓷材料抵抗温度变化能力的大小，也肯定是它热学性能以及力学性能相对应各种受热条件时一个全面的反映。

关于陶瓷材料在抗热震能力方面的研究开始于上个世纪五十年代，到目前形成了很多关于抗震性的相关评价理论，不过都在一定程度上有着片面性和局限性。

一、陶瓷材料的抗热震性具体理论分析陶瓷材料热震破坏包括：在热冲击的循环直接作用下发生的开裂和剥落；在热冲击的作用下瞬间的断裂。

基于此，有关脆性的陶瓷材料具体的抗热震性相关的评价理论也涵盖了两个观点。

首先是基于热弹性的理论。

其说的是材料原本的强度无法抵抗热震温差导致的热应力的时候，就造成了材料的“热震断裂”。

通过这个理论，陶瓷材料需要同时具备热导率、高强度和低热膨胀系数、泊松比、杨氏弹性模量、黏度以及热辐射的系数，这样方能够具备较高的抗热震断裂能力。

另外，想要提高陶瓷材料实际的抗热震能力，还可以通过对材料的热容以及密度进行适当的降低。

另一理论基于断裂力学的具体概念，也就是材料当中热弹性的应变能完全能够裂纹成核以及扩展而新生的表面需要的能量的时候，裂纹形成并且开始扩展，进而造成了材料热震的损伤。

按照该理论，在抗热震损伤性能方面比较好的材料应当符合越高越好的弹性模量以及越低越好的强度。

以此能够发现，以上要求和高抗热震断裂的能力具体的要求完全对立。

另外，将陶瓷材料实际的断裂能提高以及对材料的实际断裂韧性进行改善，很明显有助于提高材料的抗热震的损伤能力。

另外，存在一定量的微裂纹也对提高抗热震的损伤性能有很大的帮助，比如：在气孔率是10%到20%之间的非致密的陶瓷当中，热扩展裂纹的形成通常会遭受来自气孔的抵制，存在的气孔能够帮助钝化裂纹以及减小应力的集中。

氧化锆陶瓷硬度氧化锆陶瓷是一种新型的高性能工程陶瓷材料，具有高硬度、耐磨性能、高强度和低摩擦系数等优异性能。

氧化锆陶瓷的硬度是其优异性能之一，本文将介绍氧化锆陶瓷硬度的相关知识。

氧化锆陶瓷的硬度较高，通常为9.5 Mohs硬度。

这一硬度值比大多数金属和非金属材料都要高，仅次于金刚石、立方氮化硼和碳化硅等少数材料。

氧化锆陶瓷的高硬度是由其微观结构和化学成分所决定的。

2.1 晶体结构氧化锆陶瓷的硬度与其晶体结构密切相关。

氧化锆陶瓷是一种具有块状双晶结构的多晶体材料，在氧化锆晶体中，锆原子与氧原子呈正六面体构型排列。

锆原子周围的氧原子成立方元素负一离子，这种结构具有非常好的稳定性和强度。

2.2 晶粒尺寸氧化锆陶瓷晶粒的尺寸对其硬度也有一定的影响。

一般来说，晶粒尺寸越小，氧化锆陶瓷的硬度越高。

这是因为粒径较小的晶体，晶界密度较大，而晶界是材料中断裂的最容易传递的路径之一，当材料受到外界的冲击时，晶界会承担更多的应力，从而增加材料的硬度。

2.3 配方设计氧化锆陶瓷的硬度也受到其配方设计的影响。

不同的配方设计会对氧化锆陶瓷的晶体结构和晶界密度产生影响，进而影响材料的硬度。

一般来说，纯度较高、晶粒尺寸较小、晶体结构稳定的氧化锆陶瓷硬度较高。

由于氧化锆陶瓷硬度较高，一般采用有钨刚石压头的显微硬度计来测量其硬度。

在测量时，压头从垂直于样品表面的方向，以一定的速度向样品表面施加一定压力，观察钻石头在样品表面上所留下的印痕，通过计算钻石头压入样品表面的深度，推算氧化锆陶瓷的硬度值。

氧化锆陶瓷的硬度是其优异性能之一，硬度值高，抗磨性能好，广泛应用于高要求的机械、电子、医疗器械等领域中。

在氧化锆陶瓷的制备和应用过程中，应根据具体使用条件来做出针对性的配方设计，以提高其硬度和其它性能指标。

5. 氧化锆陶瓷硬度的提高措施为了进一步提高氧化锆陶瓷的硬度，可以采取多种措施。

一种方法是通过控制氧化锆陶瓷的烧结温度、烧结时间和烧结压力等参数，来优化晶体结构，提高晶界密度，从而提高硬度。

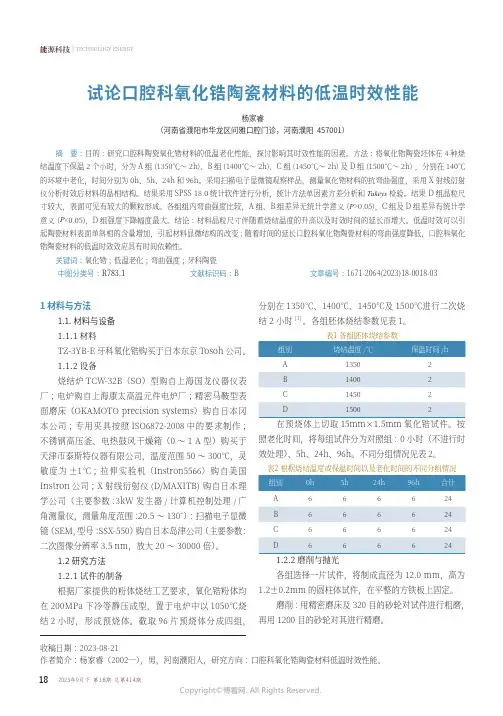

182023年9月下 第18期 总第414期能源科技| TECHNOLOGY ENERGY1材料与方法1.1.材料与设备1.1.1材料TZ-3YB-E 牙科氧化锆购买于日本东京Tosoh 公司。

1.1.2设备烧结炉TCW-32B（SO）型购自上海国龙仪器仪表厂；电炉购自上海康太高温元件电炉厂；精密马鞍型表面磨床（OKAMOTO precision systems）购自日本冈本公司；专用夹具按照ISO6872-2008中的要求制作；不锈钢高压釜、电热鼓风干燥箱（0～1 A 型）购买于天津市泰斯特仪器有限公司，温度范围50～300℃，灵敏度为±1℃；拉伸实验机（Instron5566）购自美国Instron 公司；X 射线衍射仪(D/MAXITB) 购自日本理学公司（主要参数:3kW 发生器/计算机控制处理/广角测量仪，测量角度范围:20.5～130°）：扫描电子显微镜（SEM，型号:SSX-550）购自日本岛津公司（主要参数：二次图像分辨率3.5 nm，放大20～30000倍）。

1.2研究方法1.2.1 试件的制备根据厂家提供的粉体烧结工艺要求，氧化锆粉体均在200MPa 下冷等静压成型，置于电炉中以1050℃烧结2小时，形成预烧体。

截取96片预烧体分成四组，分别在1350℃、1400℃、1450℃及1500℃进行二次烧结2小时[1] 。

各组胚体烧结参数见表1。

照老化时间，将每组试件分为对照组：0小时（不进行时效处理）、5h、24h、96h。

不同分组情况见表2。

各组选择一片试件，将制成直径为12.0 mm，高为1.2±0.2mm 的圆柱体试件，在平整的方铁板上固定。

磨削:用精密磨床及320目的砂轮对试件进行粗磨，再用1200目的砂轮对其进行精磨。

收稿日期：2023-08-21作者简介：杨家睿（����―），男，河南濮阳人，研究方向：口腔科氧化锆陶瓷材料低温时效性能。

试论口腔科氧化锆陶瓷材料的低温时效性能杨家睿（河南省濮阳市华龙区问雅口腔门诊，河南濮阳 457001）摘　要：目的：研究口腔科陶瓷氧化锆材料的低温老化性能，探讨影响其时效性能的因素。

纳米氧化锆陶瓷材料的摩擦磨损情况研究近些年，很多学者对纳米氧化锆陶瓷的制备研究比较多，但是对其性能的研究相对较少一些。

随着纳米材料的逐渐应用，尤其是医学应用领域，对其性能的要求越来越高，不仅要有良好的力学性能，还要有较好的摩擦磨损性能。

本文主要研究了润滑条件下纳米氧化锆陶瓷材料的摩擦磨损情况。

一、摩擦系数1.载荷对摩擦系数的影响在10机油润滑条件下，测得的摩擦系数随载荷和转速的变化如图1所示。

润滑条件下的摩擦系数明显比干摩擦时降低了很多，在0.05～0.14之间。

从图中，我们可以看出来，随着法向载荷由100N到600N的逐渐增加，纳米ZrO2陶瓷材料的摩擦系数呈上升趋势。

因为加在试样上载荷增加了，两接触表面之间产生的摩擦力也大了，摩擦系数随着载荷的增加而上升，但是上升趋势越来越缓慢。

在转速240r/min的时候，摩擦系数随载荷变化不大，比较平稳；但是在840r/min的时候，摩擦系数随着载荷的波动变化比较大，100N至400N之间摩擦系数迅速上升，由0.0561迅速上升到0.1121，然后逐步平稳，在0.12附近波动。

与其它几种常用的牙科医用材料相比，钛合金、镍铬合金在0.3左右，钴铬合金在0.25左右。

A12O3陶瓷的摩擦系数在0.45-0.70之间波动。

通过对比可见纳米氧化锆陶瓷的摩擦性能要明显好于其他几种常用的材料。

2.转速对摩擦系数的影响从图1中可以看出，无论载荷是多少，摩擦系数都随转速的增加而下降。

分析其原因，在转速低的时候，试样与摩擦副的接触面磨合比较慢，粗糙度大，从而摩擦力就大，所以摩擦系数大；而转速高的时候，试样与摩擦副的接触面磨合迅速，表面的粗糙度小了，摩擦力就小了，所以摩擦系数就小。

另外，转速增高了，摩擦表面产生了塑性变形，并且逐渐加剧，从而使接触面升温、软化，起到了润滑作用。

所以，随着转速的增加，摩擦系数呈下降趋势。

3.时间对摩擦系数的影响试样和摩擦副摩擦时间的长短对摩擦系数也有一定的影响。

氧化锆增韧氧化铝成分
氧化锆增韧氧化铝陶瓷（ZTA）是一种特殊的陶瓷材料，其主要成分是氧化铝（Al2O3）和氧化锆（ZrO2）。

1.氧化铝：这是ZTA陶瓷的基体材料，具有优良的机械性能和化学稳定性。

氧化铝陶瓷本身硬度高、耐磨性好、耐腐蚀性强，被广泛应用于各种领域。

2.氧化锆：这是ZTA陶瓷的增韧相，通常以颗粒形式分布在氧化铝基体中。

氧化锆具有高韧性、高强度和高耐磨性等特点，能够有效提高氧化铝陶瓷的韧性。

当受到外力作用时，氧化锆颗粒会发生相变（从四方相向单斜相转变），吸收能量并阻止裂纹扩展，从而提高陶瓷的整体强度和韧性。

在ZTA陶瓷中，氧化铝和氧化锆的比例可以根据需要进行调整。

一般来说，氧化锆的含量在10%-50%之间。

这种复合材料的性能优于单一材料，具有更高的机械强度、更好的耐磨性和更稳定的化学性能。

因此，ZTA陶瓷被广泛应用于各种要求高性能和可靠性的领域，如机械、化工、电子等。

氧化锆检测标准1. 引言氧化锆（ZrO2），是一种重要的陶瓷材料，在许多工业领域有广泛应用。

为了确保氧化锆产品的质量和性能，制定了严格的氧化锆检测标准。

本文将介绍几个主要的检测项目和相应的标准，以供参考。

2. 外观检测外观检测是评估氧化锆产品外观质量的重要指标之一。

氧化锆产品在生产过程中应保持光滑、无瑕疵、无裂纹等特点。

外观检测应按照以下要求进行：2.1 表面光洁度氧化锆产品表面应无明显划痕、凹陷等瑕疵，使用显微镜观察时，不应出现明显的颗粒和杂质。

同时，应满足指定的清洁度要求，不含油污和灰尘等。

2.2 色泽一致性氧化锆产品在成品状态下的颜色应该是均匀的，并且与样品或指定的色彩相一致。

色差应在特定的限度范围内。

3. 成分分析成分分析是氧化锆检测中最关键的部分之一，它可以直接影响产品的性能和质量。

在氧化锆产品中，以下几个主要元素是需要进行分析的：3.1 锆含量氧化锆产品中的锆含量应符合国际或行业标准要求。

一般来说，氧化锆产品中的锆含量应在98%以上。

3.2 杂质含量氧化锆产品中的杂质元素含量应控制在特定的范围内。

常见的杂质元素包括铁、铝、铅、钠等。

这些杂质元素会对氧化锆产品的性能产生不良影响，因此需要进行严格的分析和检测。

4. 结构分析结构分析主要是通过X射线衍射仪等仪器来评估氧化锆产品的晶体结构和晶体学参数。

常见的结构分析项目包括晶格常数、晶胞体积、晶体形态等。

5. 物理性能测试氧化锆产品的物理性能对于其应用的稳定性和可靠性具有重要意义。

以下是几个常见的物理性能测试项目：5.1 密度测试氧化锆产品的密度应符合相应的标准要求。

密度测试可以通过直接测量氧化锆样品的质量和体积来进行。

5.2 硬度测试氧化锆的硬度是评估其耐磨性和耐腐蚀性的重要指标之一。

硬度测试可以使用洛氏硬度计等仪器进行。

6. 总结通过对氧化锆的外观检测、成分分析、结构分析和物理性能测试，可以全面评估氧化锆产品的质量和性能。

本文介绍的检测项目和标准仅为参考，实际的检测需根据具体的产品要求和行业标准来确定。

氧化锆维氏硬度
氧化锆是一种高性能的陶瓷材料，具有优良的机械、物理和化学性能。

其中，氧化锆维氏硬度是其重要的机械性能之一。

维氏硬度是指用维氏硬度计测量材料表面的硬度值，是反映材料抗压性能的指标之一。

氧化锆的维氏硬度约为1200-1400HV，是金刚石之后的第二硬材料，比传统的陶瓷材料如氧化铝和氮化硅等的硬度要高。

这种高硬度的特性使得氧化锆在高温、高压和高速等极端环境下具有出色的耐磨性和抗压性能。

同时，氧化锆具有良好的耐腐蚀性、高温稳定性和机械强度，因此被广泛应用于航空航天、医疗、电子、化工等领域。

总之，氧化锆的维氏硬度是其卓越机械性能的重要指标之一，具有广泛的应用前景和发展潜力。

- 1 -。
