5kW并网型可调度式光伏发电系统设计资料

5kWp光伏太阳能并网发电系统设计方案设计人：申小波（Mellon）单位：个人电话：日期： 2013年10月27日目录一、光伏太阳能并网发电系统简介 (2)二、项目地点及气候辐照状况 (2)三、相关规范和标准 (5)四、系统结构与组成 (5)五、设计过程 (6)1、方案简介 (6)2、设计依据 (6)3、组件设计选型 (7)4、直流防雷汇流箱设计选型 (9)5、交直流断路器 (11)6、并网逆变器设计选型 (13)7、电缆设计选型 (14)8、方阵支架 (15)9、配电室设计 (15)10、接地及防雷 (15)11、数据采集检测系统 (16)六、仿真软件模拟设计 (17)七、接入电网方案 (22)八、设备配置清单及详细参数 (22)九、系统建设及施工 (22)十、系统安装及调试 (23)十一、运行及维护注意事项 (26)十二、设计图纸 (28)十三、工程预算投资分析报告 (32)5kWp光伏太阳能并网发电系统配置方案一、光伏太阳能并网发电系统简介并网系统（Utility Grid Connected）最大的特点：太阳电池组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网，并网系统中光伏方阵所产生电力除了供给交流负载外，多余的电力反馈给电网。

在阴雨天或夜晚，太阳电池组件没有产生电能或者产生的电能不能满足负载需求时就由电网供电。

因为直接将电能输入电网，免除配置蓄电池，省掉了蓄电池储能和释放的过程，可以充分利用光伏方阵所发的电力，从而减小了能量的损耗，并降低了系统的成本。

但是系统中需要专用的并网逆变器，以保证输出的电力满足电网电力对电压、频率等电性能指标的要求。

因为逆变器效率的问题，还是会有部分的能量损失。

这种系统通常能够并行使用市电和太阳能太阳电池组件阵列作为本地交流负载的电源，降低了整个系统的负载缺电率，而且并网系统可以对公用电网起到调峰作用。

但并网光伏供电系统作为一种分散式发电系统，对传统的集中供电系统的电网会产生一些不良的影响，如谐波污染，孤岛效应等。

目录1、总体方案概述 (3)1.1项目总体布局 (3)1.2设计依据 (4)1.3总体技术方案框图 (4)1.4系统组成 (5)1.5太阳能电池阵列设计 (6)1.5.1、太阳能光伏组件选型 (6)1.5.2、光伏阵列表面倾斜度设计 (7)1.5.3、太阳能光伏组件串并联方案 (8)1.5.4、太阳能光伏阵列的布置 (9)1.6防雷汇流箱配置 (9)1.7直流配电柜设计 (10)1.8并网逆变器的选择 (12)1.8.1逆变器设计特点： (12)1.8.2逆变器参数 (13)1.9交流并网配电设计 (14)1.10环境监测仪 (14)1.11数据采集、系统远程监控 (14)1.12系统防雷接地设置 (14)2、初步工程设计 (15)2.1 土建设计 (15)2.1.1、方阵支架基础设计 (15)2.1.2、光伏电站配电室设计 (16)3、年发电量估算 (16)3.1 光伏发电系统效率 (16)3.2年发电量计算 (17)4、环境影响评价 (19)5、电气主接线 (20)5.1、电气一次 (20)5.1.1、接入电力系统方式 (20)5.1.2、5MW并网光伏发电系统原理示意图 (21)5.1.2电气主接线 (21)5.1.3主要电气设备选择 (22)5.1.4 方案分析 (25)1、总体方案概述1.1项目总体布局本项目将在江苏省常州市高新区的出口加工区1~25号楼既有建筑物屋顶安装多晶硅太阳能电池组件，建设BAPV方式的低压侧并网光伏发电系统，系统总装机容量约为5.64MWp。

有阳光时，太阳能电池将阳光转换成直流电，通过逆变器变成220/380V 交流电，通过系统升压T接入10kV中压电网线路。

各建筑物屋顶安装的组件数及容量列于下表1.1出于项目经济性及技术可靠性方面的考虑，采用固定式太阳能电池方阵（方阵倾角 27º），暂不考虑采用跟踪系统。

5.64MWp 光伏电站共安装24000 块 235Wp太阳能电池组件，150台防雷汇流箱，台直流配电柜，50台 100kW并网逆变器，5 台交流配电柜，5 台S9-1250/35 变压器和 1 套综合监控系统。

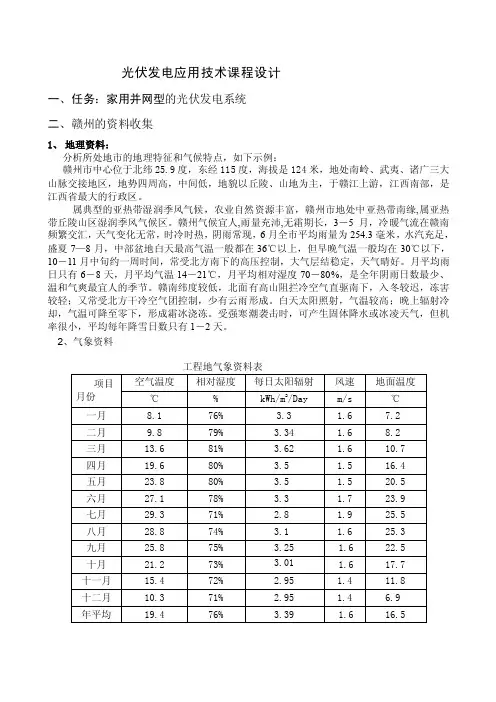

光伏发电应用技术课程设计一、任务：家用并网型的光伏发电系统二、赣州的资料收集1、地理资料：分析所处地市的地理特征和气候特点，如下示例：赣州市中心位于北纬25.9度，东经115度，海拔是124米，地处南岭、武夷、诸广三大山脉交接地区，地势四周高，中间低，地貌以丘陵、山地为主，于赣江上游，江西南部，是江西省最大的行政区。

属典型的亚热带湿润季风气候，农业自然资源丰富，赣州市地处中亚热带南缘,属亚热带丘陵山区湿润季风气候区。

赣州气候宜人,雨量充沛,无霜期长，3－5月，冷暖气流在赣南频繁交汇，天气变化无常，时冷时热，阴雨常现，6月全市平均雨量为254.3毫米，水汽充足，盛夏7—8月，中部盆地白天最高气温一般都在36℃以上，但早晚气温一般均在30℃以下，10－11月中旬约一周时间，常受北方南下的高压控制，大气层结稳定，天气晴好。

月平均雨日只有6－8天，月平均气温14－21℃，月平均相对湿度70－80%，是全年阴雨日数最少、温和气爽最宜人的季节。

赣南纬度较低，北面有高山阻拦冷空气直驱南下，入冬较迟，冻害较轻；又常受北方干冷空气团控制，少有云雨形成。

白天太阳照射，气温较高；晚上辐射冷却，气温可降至零下，形成霜冰浇冻。

受强寒潮袭击时，可产生固体降水或冰凌天气，但机率很小，平均每年降雪日数只有1－2天。

2、气象资料工程地气象资料表项目月份空气温度相对湿度每日太阳辐射风速地面温度℃% kWh/m2/Day m/s ℃一月8.1 76% 3.3 1.6 7.2 二月9.8 79% 3.34 1.6 8.2 三月13.6 81% 3.62 1.6 10.7 四月19.6 80% 3.5 1.5 16.4 五月23.8 80% 3.5 1.5 20.5 六月27.1 78% 3.3 1.7 23.9 七月29.3 71% 2.8 1.9 25.5 八月28.8 74% 3.1 1.6 25.3 九月25.8 75% 3.25 1.6 22.5 十月21.2 73% 3.01 1.6 17.7 十一月15.4 72% 2.95 1.4 11.8 十二月10.3 71% 2.95 1.4 6.9 年平均19.4 76% 3.39 1.6 16.5赣州气候资料气象站位置：北纬 25.9 度，东经 115.0 度，海拔 124 米气候资料日期1月2月3 月4 月5 月6 月7月8 月9月10月11月12月平均最高气温(摄氏度)1961-1990 12.5 13.4 17.9 23.7 28.4 31.1 34.5 34.2 30.8 25.9 20.0 14.9平均气温(摄氏度)1961-1990 8.1 9.4 13.8 19.4 24.0 26.8 29.5 29.0 26.1 21.2 15.4 10.0平均最低气温(摄氏度)1961-1990 5.0 6.6 10.7 16.1 20.7 23.5 25.7 25.2 22.6 17.6 11.9 6.5降雨量(毫米)1961-1990 61.2 95.5 160.7 200.5 214.6 209.1 96.7 122.7 93.3 76.1 53.8 38.3 降雨日数*1961-1990 7.2 10.6 13.6 14.4 14.3 12.3 8.0 8.7 7.1 5.7 5.3 5.1 日平均日照(小时)1961-1990 3.3 2.7 2.6 3.5 4.8 5.7 8.8 8.2 6.4 5.5 4.8 4.63、用户负载信息编号负载名称负载功率（W）每日工作时间（h）每日耗电（Wh）1 电视机500 6 30002 冰箱 45 24 10803 电饭煲900 3 27004 风扇150 3 4505 照明灯3006 18006 电磁炉 1200 3 36007 洗衣机850 1 8508 饮水机150 3 450合计4095 46 13930 工作电压（V）直流侧交流侧220V备用天数（d）三、太阳能光伏系统组件：三、太阳能光伏发电的工作原理及系统组件：1、太阳能光伏发电的工作原理：太阳能光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。

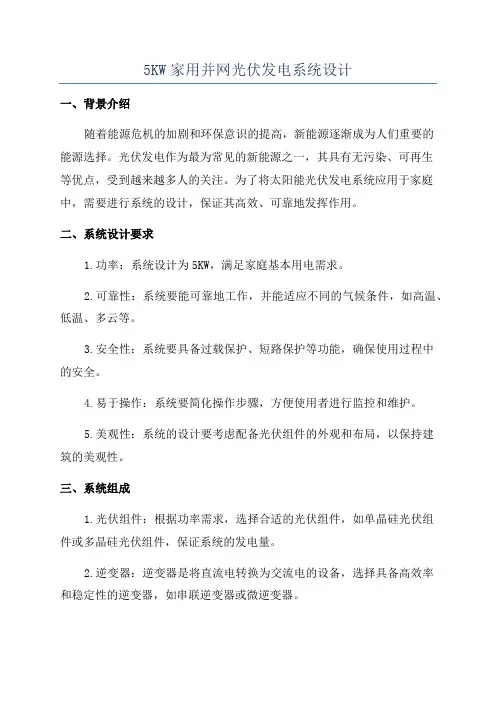

5KW家用并网光伏发电系统设计一、背景介绍随着能源危机的加剧和环保意识的提高，新能源逐渐成为人们重要的能源选择。

光伏发电作为最为常见的新能源之一，其具有无污染、可再生等优点，受到越来越多人的关注。

为了将太阳能光伏发电系统应用于家庭中，需要进行系统的设计，保证其高效、可靠地发挥作用。

二、系统设计要求1.功率：系统设计为5KW，满足家庭基本用电需求。

2.可靠性：系统要能可靠地工作，并能适应不同的气候条件，如高温、低温、多云等。

3.安全性：系统要具备过载保护、短路保护等功能，确保使用过程中的安全。

4.易于操作：系统要简化操作步骤，方便使用者进行监控和维护。

5.美观性：系统的设计要考虑配备光伏组件的外观和布局，以保持建筑的美观性。

三、系统组成1.光伏组件：根据功率需求，选择合适的光伏组件，如单晶硅光伏组件或多晶硅光伏组件，保证系统的发电量。

2.逆变器：逆变器是将直流电转换为交流电的设备，选择具备高效率和稳定性的逆变器，如串联逆变器或微逆变器。

3.集中控制系统：集中控制系统包括监测设备、控制器和数据采集装置等，可以对光伏发电系统的性能进行实时监控，并通过数据采集进行数据分析和优化调整。

4.电池储能系统：电池储能系统可以将多余的电能存储起来，以备不时之需，增加光伏发电系统的可靠性。

5.电网接入装置：将光伏发电系统与电网连接起来，通过双向计量装置实现发电和购电的结算，将多余的电能发送给电网，为家庭提供电力。

6.监控系统：提供光伏发电系统的状态、发电量、电池储能情况等信息的监视与报警功能，方便用户了解系统运行情况。

四、系统布置1.光伏组件：根据建筑的外观和采光情况，将光伏组件安装在建筑的屋顶或外墙，使其可以最大程度地接收太阳辐射。

2.逆变器：逆变器可以放置在室内或室外，避免因水、尘等外界环境影响其正常工作。

3.电池储能系统：电池储能系统可以安装在室内，如地下室或储藏室，以减少对室内空间的影响。

4.电网接入装置：电网接入装置需要在室内或室外设置，与光伏发电系统和家庭电网连接。

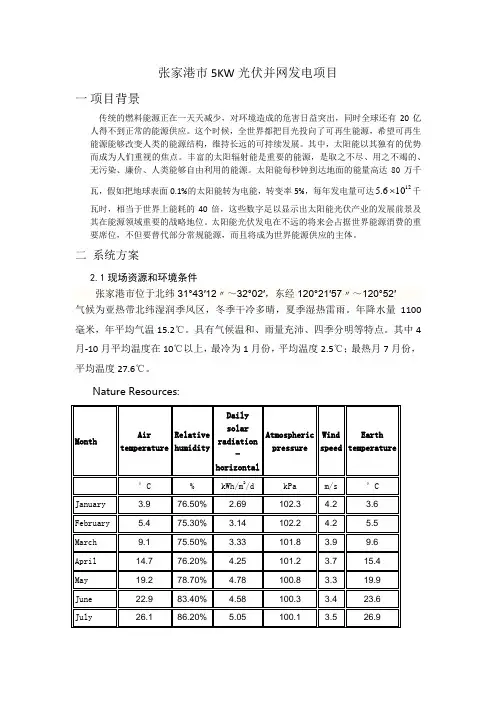

张家港市5KW光伏并网发电项目一项目背景传统的燃料能源正在一天天减少，对环境造成的危害日益突出，同时全球还有20亿人得不到正常的能源供应。

这个时候，全世界都把目光投向了可再生能源，希望可再生能源能够改变人类的能源结构，维持长远的可持续发展。

其中，太阳能以其独有的优势而成为人们重视的焦点。

丰富的太阳辐射能是重要的能源，是取之不尽、用之不竭的、无污染、廉价、人类能够自由利用的能源。

太阳能每秒钟到达地面的能量高达80万千瓦，假如把地球表面0.1%的太阳能转为电能，转变率5%，每年发电量可达126.5 千10瓦时，相当于世界上能耗的40倍，这些数字足以显示出太阳能光伏产业的发展前景及其在能源领域重要的战略地位。

太阳能光伏发电在不远的将来会占据世界能源消费的重要席位，不但要替代部分常规能源，而且将成为世界能源供应的主体。

二系统方案2.1现场资源和环境条件张家港市位于北纬31°43′12〃～32°02′，东经120°21′57〃～120°52′气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。

年降水量1100毫米，年平均气温15.2℃。

具有气候温和、雨量充沛、四季分明等特点。

其中4月-10月平均温度在10℃以上，最冷为1月份，平均温度2.5℃；最热月7月份，平均温度27.6℃。

Nature Resources:本项目采用两级单相式并网发电系统方案。

系统由电池组件PV阵列，DC/DC 升压电路、汇流箱，逆变器等部件组成。

(原理图如下:)2.3系统主要设备1.电池组件本系统拟采用保定英利120W的电池组件参数如下：组件尺寸：147cm*68cm*3.5cm空载电压：22V短路电流：7.6A工作电压：17.5V工作电流：6.9A2.逆变器采用合肥阳光型号SG5K/6K的逆变器3．汇流箱本系统使用的汇流箱型号为合肥阳光能源的SPVCB- 6。

该汇流箱工作模式为6进1 出，即输入相同规格的6 路电池串列经汇流后输出1 路直流。

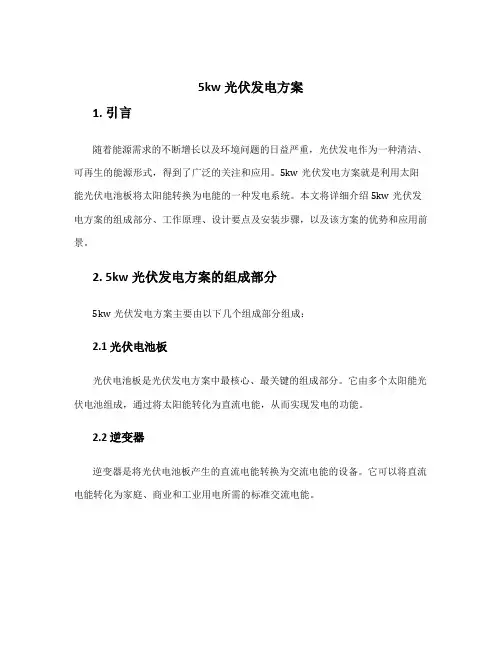

5kw光伏发电方案1. 引言随着能源需求的不断增长以及环境问题的日益严重，光伏发电作为一种清洁、可再生的能源形式，得到了广泛的关注和应用。

5kw光伏发电方案就是利用太阳能光伏电池板将太阳能转换为电能的一种发电系统。

本文将详细介绍5kw光伏发电方案的组成部分、工作原理、设计要点及安装步骤，以及该方案的优势和应用前景。

2. 5kw光伏发电方案的组成部分5kw光伏发电方案主要由以下几个组成部分组成：2.1 光伏电池板光伏电池板是光伏发电方案中最核心、最关键的组成部分。

它由多个太阳能光伏电池组成，通过将太阳能转化为直流电能，从而实现发电的功能。

2.2 逆变器逆变器是将光伏电池板产生的直流电能转换为交流电能的设备。

它可以将直流电能转化为家庭、商业和工业用电所需的标准交流电能。

2.3 电汇流箱电汇流箱是将多块光伏电池板电能汇总并连接到逆变器的设备，具有电汇、保护和监控的功能。

它能够确保光伏发电系统在发电过程中的安全运行。

2.4 支架和安装材料支架和安装材料用于安装光伏电池板和其他组件。

它们需要具备稳固、耐候和抗腐蚀等特性，以确保光伏发电系统的稳定运行。

3. 5kw光伏发电方案的工作原理5kw光伏发电方案的工作原理如下：1.当太阳光照射到光伏电池板上时，光伏电池板吸收太阳能并将其转化为直流电能。

2.直流电能通过电汇流箱集中汇总，并通过电缆连接到逆变器上。

3.逆变器将直流电能转换为交流电能，并通过配电盘输送到家庭、商业或工业用电系统中供电使用。

4. 5kw光伏发电方案的设计要点在设计5kw光伏发电方案时，需要考虑以下几个关键要点：4.1 位置选择选择一个光照条件良好、没有阴影遮挡的位置是十分重要的。

太阳能光伏电池板需要充分暴露在阳光下，以获得最大的发电量。

4.2 组件匹配各个组件（光伏电池板、逆变器、电汇流箱等）之间的功率匹配是必须考虑的因素。

组件功率的不匹配将导致能量损失和系统效率的降低。

4.3 安装角度和朝向光伏电池板的安装角度和朝向对发电量有很大影响。

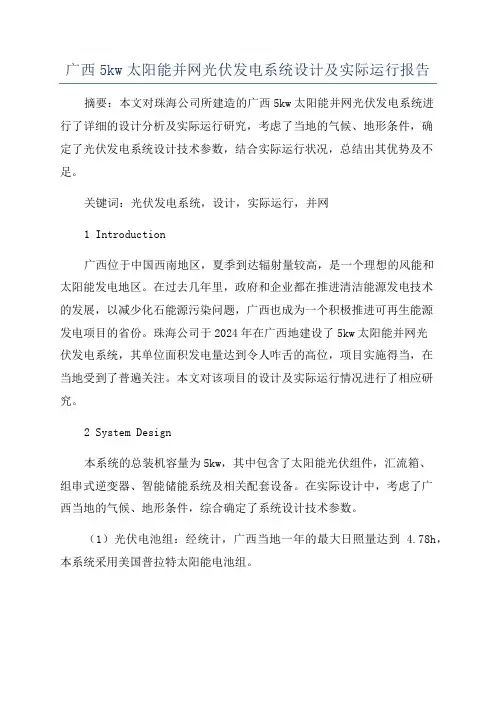

广西5kw太阳能并网光伏发电系统设计及实际运行报告摘要：本文对珠海公司所建造的广西5kw太阳能并网光伏发电系统进
行了详细的设计分析及实际运行研究，考虑了当地的气候、地形条件，确
定了光伏发电系统设计技术参数，结合实际运行状况，总结出其优势及不足。

关键词：光伏发电系统，设计，实际运行，并网
1 Introduction
广西位于中国西南地区，夏季到达辐射量较高，是一个理想的风能和
太阳能发电地区。

在过去几年里，政府和企业都在推进清洁能源发电技术
的发展，以减少化石能源污染问题，广西也成为一个积极推进可再生能源
发电项目的省份。

珠海公司于2024年在广西地建设了5kw太阳能并网光
伏发电系统，其单位面积发电量达到令人咋舌的高位，项目实施得当，在
当地受到了普遍关注。

本文对该项目的设计及实际运行情况进行了相应研究。

2 System Design
本系统的总装机容量为5kw，其中包含了太阳能光伏组件，汇流箱、
组串式逆变器、智能储能系统及相关配套设备。

在实际设计中，考虑了广
西当地的气候、地形条件，综合确定了系统设计技术参数。

（1）光伏电池组：经统计，广西当地一年的最大日照量达到 4.78h，本系统采用美国普拉特太阳能电池组。

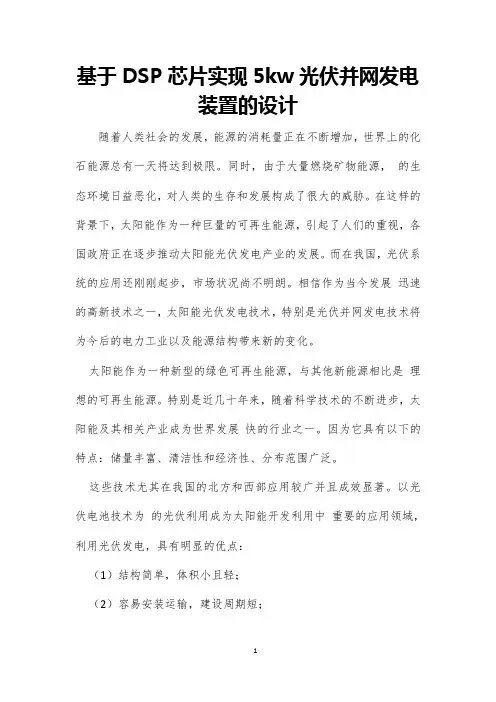

基于DSP芯片实现5kw光伏并网发电装置的设计随着人类社会的发展，能源的消耗量正在不断增加，世界上的化石能源总有一天将达到极限。

同时，由于大量燃烧矿物能源，的生态环境日益恶化，对人类的生存和发展构成了很大的威胁。

在这样的背景下，太阳能作为一种巨量的可再生能源，引起了人们的重视，各国政府正在逐步推动太阳能光伏发电产业的发展。

而在我国，光伏系统的应用还刚刚起步，市场状况尚不明朗。

相信作为当今发展迅速的高新技术之一，太阳能光伏发电技术，特别是光伏并网发电技术将为今后的电力工业以及能源结构带来新的变化。

太阳能作为一种新型的绿色可再生能源，与其他新能源相比是理想的可再生能源。

特别是近几十年来，随着科学技术的不断进步，太阳能及其相关产业成为世界发展快的行业之一。

因为它具有以下的特点：储量丰富、清洁性和经济性、分布范围广泛。

这些技术尤其在我国的北方和西部应用较广并且成效显著。

以光伏电池技术为的光伏利用成为太阳能开发利用中重要的应用领域，利用光伏发电，具有明显的优点：（1）结构简单，体积小且轻；（2）容易安装运输，建设周期短；（3）维护简单，使用方便；（4）清洁、安全、无噪声；（5）可靠性高、寿命长，并且应用范围广。

太阳能光伏发电系统光伏发电系统的分类太阳能光伏发电系统按供电方式大致可以分为独立发电系统、并网发电系统和混合发电系统三大类。

5kw微网逆变器系统设计5kw微网逆变器设计5kw微网逆变器系统结构如图1所示。

微网逆变器是微网逆变器系统中的关键部分。

微网逆变器输出为三相交流电，具有并网和独立运行两种工作模式。

微网逆变器主电路采用智能功率模块进行逆变，产生三相交流电通过三相变压器（Δ-γ）进行隔离升压，并变成三相四线输出。

静态开关和电能计量设计静态开关是微网逆变器系统中的重要组成部分。

静态开关由三组双向可控硅、两个空气开关以及一个断路器组成，其闭合和断开的驱动信号由DSP产生。

正常工作时，开关Switch1、Switch2、Switch3、Switch4同时闭合，为当地负荷提供电能；当出现电网缺相、电压严重跌落等非正常状况时，由DSP检测出异常情况，做出判断决策，并控制开关的开通与0关断。

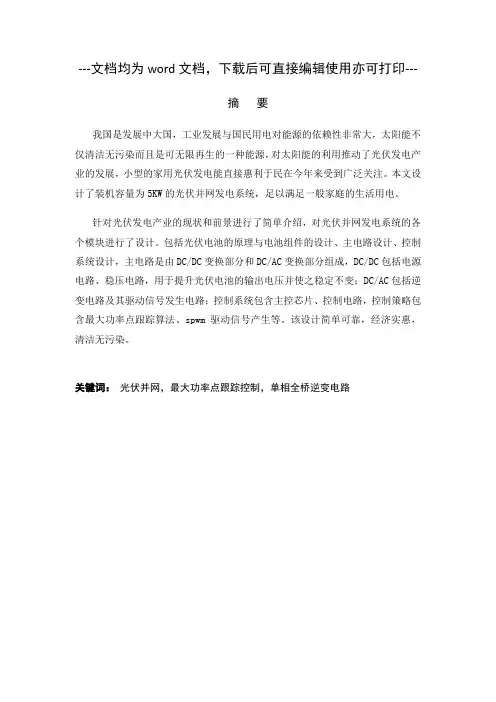

---文档均为word文档，下载后可直接编辑使用亦可打印---摘要我国是发展中大国，工业发展与国民用电对能源的依赖性非常大，太阳能不仅清洁无污染而且是可无限再生的一种能源，对太阳能的利用推动了光伏发电产业的发展，小型的家用光伏发电能直接惠利于民在今年来受到广泛关注。

本文设计了装机容量为5KW的光伏并网发电系统，足以满足一般家庭的生活用电。

针对光伏发电产业的现状和前景进行了简单介绍，对光伏并网发电系统的各个模块进行了设计。

包括光伏电池的原理与电池组件的设计、主电路设计、控制系统设计，主电路是由DC/DC变换部分和DC/AC变换部分组成，DC/DC包括电源电路、稳压电路，用于提升光伏电池的输出电压并使之稳定不变；DC/AC包括逆变电路及其驱动信号发生电路；控制系统包含主控芯片、控制电路，控制策略包含最大功率点跟踪算法、spwm驱动信号产生等。

该设计简单可靠，经济实惠，清洁无污染。

关键词：光伏并网，最大功率点跟踪控制，单相全桥逆变电路5KW home photovoltaic grid-connected power generation systemdesignabstractChina is a large developing country. Industrial development and national electricity are very dependent on energy. Solar energy is a clean and renewable energy source. The use of solar energy has promoted the development of the photovoltaic power generation industry. Small domestic photovoltaic power generation can directly benefit Beneficial to the people this year has received widespread attention. This article designed a photovoltaic grid-connected power generation system with an installed capacity of 5KW, which is enough to meet the daily electricity consumption of ordinary families.The current situation and prospect of the photovoltaic power generation industry are briefly introduced, and the modules of the photovoltaic grid-connected power generation system are designed. Including the principles of photovoltaic cells and battery module design, main circuit design, and control system design, the main circuit is composed of two parts: DC / DC conversion and DC / AC conversion. DC / DC includes power supply circuit, voltage stabilization circuit, DC / AC Including the inverter circuit and its driving signal generating circuit, the control system includes the main control chip, control circuit, maximum power point tracking algorithm, spwm driving signal generation, etc. The design is simple, reliable and economical. Keywords:grid-connected photovoltaic; maximum power point tracking control; single-phase full-bridge inverter circuit目录1绪论1.1课题研究背景随着社会发展，对能源的需求越来越大，化石能源在可预见的将来中会枯竭，因此研究新能源对人类社会的发展具有重要意义，太阳能是一种清洁而且可再生的新型能源，而光伏发电不仅能合理利用太阳能，也能带动相关产业的发展，对我国新能源战略具有重要意义。

TYT20型 5KW太阳能光伏并网发电教学系统185000元一、系统概述分布式并网光伏电教学系统，主要由光伏组件方阵及其支撑支架、直流汇流箱、防雷系统、并网逆变器、交流配电箱、监控系统及其连接线缆等组成。

在晴朗的白天，装在屋顶上的光伏组件发出的直流电经过并网逆变器逆变成与电网同频率同相位的单相交流电给负载进行供电，在夜晚或阴雨天等太阳光照不足的情况下，系统处于待机状态，负载用电全部来自电网。

您可以通过系统监控软件来实时查看系统的运行状态和故障信息，或者是选配远程通讯数据采集器，将系统工作数据通过GPRS或以太网，传输到您的手机、平板电脑或任意一台联网的电脑，以便于您远程实时掌控电站的信息。

室外5KW工程型光电池方阵室内实验及操作平台（仅供参考）我司现已安装的校园科普实验基地实景照二、系统主要特点➢一站式交钥匙服务；➢系统所选设备及材料质量可靠、价格低廉，使电站最具性价比；➢选用带隔离变压器的并网逆变器，实现直流侧与交流侧的电气隔离，对电网和人身安全提供了强有力的保障；➢多种监控方式可选，并创造性的将物联网技术应用到光伏远程监控中，可以随时随地的通过手持终端（如手机、平板电脑等）或任意一台联网电网，来掌控电站的信息。

➢分布式并网光伏电站具有绿色环保、无污染、就地消纳、损耗小等优点；➢并网方式灵活，可以根据实际情况，选择“自发自用；自发自用、余电上网；全部上网”三种并网方式的任意一种，并网流程简单；三、系统技术参数：项目名称5kW 并网发电教学系统标配部分光伏组件 5 kW（250W多晶硅×20块）光伏组件支架1套（平屋顶支架或瓦片屋顶支架）并网逆变器1台5kW（DSG-5K-TG）交流配电箱1台本地监控软件1套电力连接线缆1套辅料1套选配部分GPRS数据采集器1台远程监控软件1套（安卓、IOS或PC版可选）环境监测仪1台（可监测环境五要素数据：风速、风向、太阳辐射量、环境温度、环境湿度）通讯连接线缆1套系统性能指标系统使用寿命25年以上系统占地面积≥26m2系统日均发电量 5.98~15.3度系统日均节约标准煤量 2.093~5.355kg 系统日均节约二氧化碳量 4.62~11.81kg四、系统原理图：4.1 自发自用，余电上网模式 4.2 自发自用，全部上网模式4.2 自发自用，自发自用模式五、主要单元参数5.1 太阳能电池组件➢组件型号：YL250P-29b 多晶➢最大功率（W）：250➢开路电压（V）：38.4➢短路电流（A）：8.81➢最大功率点的工作电压（V）：29.9➢最大功率点的工作电流（Ａ）：8.36➢转化效率：17.12%➢开路电压温度系数：-0.292%/K➢短路电流温度系数：+0.045%/K➢功率温度系统：-0.408%/K➢最大系统电压（V）：1000➢保险丝额定电流（A）：20➢组件尺寸（长×宽×高）：1650×990×40mm➢重量：19.1kg➢框架：阳极氧化铝➢玻璃：白色钢化安全玻璃3.2mm➢电池片封装：EVA➢背板：复合薄膜➢太阳能电池片：6×10片多晶硅太阳能电池片（156mm×156mm）➢接线盒1)6个旁路二极管2)绝缘材料：PPO3)防水等级：IP65➢连接器1)常规额定电流：30A2)耐电压：DC1000V3)接触电阻：<2mΩ4)绝缘电阻：＞500MΩ5)适用单芯电缆截面：2.5-6mm26)电缆外径范围：Φ5mm～Φ 7mm7)环境温度：-40℃～+ 105℃8)防护等级：IP679)安全等级：Ⅱ10)壳体：PC料，黑色11)接触件：紫铜CN，镀锡SN12)接线方式：压接➢锁紧系统：嵌入式常规额定电流：30A1)耐电压：DC1000V2)接触电阻：<2mΩ3)绝缘电阻：＞500MΩ4)适用单芯电缆截面：2.5mm2, 4mm2, 6mm2或14AWG, 12AWG, 10AWG5)电缆外径范围：Φ5mm～Φ7mm6)环境温度：-40℃～+ 105℃7)防护等级：IP678)安全等级：Ⅱ9)壳体：PC料，黑色10)接触件：紫铜CN，镀锡SN11)接线方式：压接12)锁紧系统：嵌入式13)重量：约0.025Kg➢电缆1)长度：450mm,2)规格：1×4mm²3)颜色：红、黑➢温度范围系数：-40°C to+85°C➢抗冰雹系数：最大直径25mm,撞击速度23m/s(51.2mph)➢最大表面负荷：7200pa5.1 光伏并网逆变器采用数字化高精度DSP控制，高效率方案、高稳定度设计，先进的MPPT,实时跟踪光伏方阵的最大输出功率，最大转化效率可达到97.5%，MPPT追踪效率高达99.9%。

并网光伏发电站系统设计随着全球能源需求的迅速增长和对清洁能源的重视，光伏发电作为一种可持续的能源源头，正逐渐受到国际社会的关注和推崇。

并网光伏发电站系统的设计是实现光伏发电高效运行和电力系统安全可靠供电的关键。

本文将对并网光伏发电站系统设计进行详细阐述。

一、并网光伏电站系统设计的背景二、并网光伏发电站系统设计的基本原理1.光伏发电系统光伏发电系统由光伏阵列、逆变器、配电系统和监控系统组成。

光伏阵列负责将太阳光转化为直流电能，逆变器将直流电能转换为交流电能，配电系统将电能传输到电力系统中，监控系统实时监测系统运行情况。

2.并网接入并网光伏电站通过逆变器将光伏发电的交流电能与电力系统的交流电网相连接，实现电力的互联互通。

同时，通过电力系统的监测与控制，保证光伏电站的运行安全和电流质量。

三、并网光伏发电站系统设计的关键技术1.光伏阵列设计光伏阵列设计是并网光伏电站系统设计的重要环节。

光伏阵列的布置和组串方式直接影响光能的吸收利用效率。

同时，必须考虑光伏阵列的朝向、倾角和面积等因素，以最大化太阳辐射的吸收。

2.逆变器设计逆变器是将光伏发电系统的直流电能转换为交流电能的核心设备。

逆变器的设计需要考虑其转换效率、稳定性和电流质量。

此外，逆变器还应具备防雷、过热等保护功能，以确保系统的安全运行。

3.配电系统设计配电系统设计包括电缆布置和配电装置选型等方面。

电缆布置需要考虑线路的损耗以及电缆的尺寸和敷设方式等因素。

配电装置选型则需根据负荷情况和配电网络的结构来确定，以实现电能在各个环节的平衡分配。

4.监控系统设计监控系统设计是确保光伏电站运行安全和电流质量的关键。

监控系统应包括对光伏阵列、逆变器、配电系统以及电力系统的实时监测和数据分析功能。

同时，还应具备故障自动报警和故障处理等功能，以便及时采取措施，保证系统的稳定运行。

四、并网光伏发电站系统设计的步骤1.确定电站容量和布置方案根据实际需求和地理环境等因素，确定光伏电站的容量和布置方案，以满足电力需求和最大化光能的吸收利用效果。

5kW太阳能光伏发电站介绍1太阳能光伏发电站背景太阳能光伏发电在21世纪会占据世界能源消费的重要席位，不但要替代部分常规能源，而且将成为世界能源供应的主体。

预计到2030年，可再生能源在总能源结构中将占到30％以上，而太阳能光伏发电在世界总电力供应中的占比也将达到10％以上；到2040年，可再生能源将占总能耗的50％以上，太阳能光伏发电将占总电力的20％以上；到21世纪末，可再生能源在能源结构中将占到80％以上，太阳能发电将占到60％以上。

这些数字足以显示出太阳能光伏产业的发展前景及其在能源领域重要的战略地位。

2 太阳能光伏发电站介绍太阳能光伏发电站分为离网光伏发电站和并网光伏发电站。

2.1离网光伏发电站未与公共电网相联接的太阳能光伏发电站，其主要应用于远离公共电网的无电地区和一些特殊处所，如为公共电网难以覆盖的边远偏僻农村、牧区、海岛、高原、荒漠的农牧民提高照明、看电视、听广播的基本生活用电，为通信中继站、沿海和内河航标、输油输气管道阴极保护站、气象台站、公路道班以及边防哨所等特殊处所提供电源。

2.2并网光伏发电站与公共电网相联接的太阳能光伏发电站。

并网光伏发电站为太阳能光伏发电的重要方向、主流趋势，特别是其中的光伏电池与建筑相结合的并网屋顶太阳能光伏发电系统，是世界各国竞相发展的热点。

并网光伏发电站按规模大小可分为集中式大型并网光伏发电站(以下简称为大型并网光伏电站)和分散式小型并网光伏发电站(以下简称住宅并网光伏发电站)两大类型。

大型并网光伏电站特点所发电能被直接输送到电网上，由电网统一调配向用户供电。

大型并网光伏电站缺点：投资巨大、建设期长、需要复杂的控制和配电设备，并要占用大片土地，同时其发电成本目前要比市电贵数倍，因而发展不快。

住宅并网光伏系统特点：所发的电能直接分配到住宅(用户)的用电负载上，多余或不足的电力通过联接电网来调节。

住宅系统又有家庭系统和小区系统之分。

家庭系统特点：装机容量较小，一般为1～5kW，为自家供电由自家管理，独立计量电量。

辽宁工业大学光伏发电技术课程设计（论文）题目： 5kW并网型可调度式光伏发电系统设计院（系）：专业班级：学号： 121806015学生姓名：指导教师：（签字）起止时间： 2015.12.14-2015.12.25课程设计（论文）任务及评语院（系）：新能源学院 教研室： 电气教研室 注：成绩：平时40% 论文质量60% 以百分制计算学 号 121806015学生姓名白雪峰专业班级电气光伏121课程设计（论文）题目5kW 并网型可调度式光伏发电系统设计课程设计（论文）任务并网型可调度式光伏发电系统包括发电、储存、逆变、输出并网五环节，每个环节根据需要可独立或与其它部分组合成一体。

最大发电功率5kW ，储能达10度电，输出电压220V 。

设计过程中，需要计算的要有计算依据和过程。

主要设计内容：1. 太阳能电池板设计及选择2. 储能蓄电池设计及选择3. 逆变器设计及选择4. 汇流设备设计及选择5. 并网方法及设备设计 进度计划第1天 查阅收集资料 第2天 总体设计方案的确定 第4天太阳能电池板设计及选择第5天 储能蓄电池设计及选择 第6天 逆变器设计及选择 第7天 并网方法及设备设计 第8天汇流设备设计及选择第9、10天 设计说明书完成 指导教师评语及成绩平时： 论文质量： 答辩：总成绩： 指导教师签字：年 月 日摘要近些年来，能源问题迫使世界各国对新能源开发和利用。

太阳能因其自身的优势成为最有前途的一种新能源。

将太阳能转换为电能越来越多的成为人们关注的焦点，只要成功，前途无量。

但太阳能光伏发电仍旧存在着一些缺点，如成本高、能量转换率低，需要不断地改良，优化。

对于光伏发电而言，并网模式是将其效率最大化最为理想的方式，因此要做好并网光伏发电系统的设计优化，才能满足电网对发电质量的要求，以及本身的安全运行。

本文先对光伏发电进行了回顾，而后重点介绍了并网光伏发电系统，并提出了并网光伏发电系统设计的优化建议。

关键词：无线传感器网络；室内定位；RSSI；加权质心；混合定位目录第1章绪论 (1)1.1光伏发电系统概况 (1)1.2本文研究内容 (2)第2章光伏发电系统总体设计 (3)第3章发电系统设备选择及设计 (4)3.1太阳能电池板的选择 (4)3.2蓄电池参数计算及选择 (5)3.3逆变器设计 (6)3.4汇流箱设计 (9)3.5并网逆变器控制保护设计 (11)第4章总结 (13)参考文献 (14)附录A 光伏并网系统结构图 (16)附录B 并网发电系统原理图 (17)第1章绪论1.1光伏发电系统概况地球表面每年接受太阳辐射能量高达5.4*1024J，若能将其中的十万分之一转化为电能，就可以满足目前全世界的能耗需求，因此，太阳能发电对缓解日益严重的环境和能源危机具有特别重要的意义，太阳能发电主要指光伏发电。

5KW家用光伏并离网储能发电系统家用光伏并离网储能发电系统主要由太阳能电池方阵、储能逆变器、蓄电池组成。

光伏并离网储能发电系统可以为家庭里提供日常所需的电量，也可以向电网供电，为居民带来一定的经济收入。

太阳能作为新型清洁能源可以改善生态环境、减少居民日常电费，降低对电网的依赖度。

以下珠海地理环境及日照条件为例，设计了一套5KW家用光伏并离网储能发电系统。

标签：太阳能电池方阵；储能逆变器；储能电池；并离网发电系统前言家庭光伏储能并离网系统是利用太阳能电池组件、蓄电池、储能逆变器、电池管理系统等器件将太阳能转换成电能的系统。

白天在光照条件下，太阳电池组件产生一定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求，经过储能逆变器对蓄电池进行充电，将由太阳能转换而来的电能储存起来。

若电池已充满，储能系统将富余的光伏电量经过转换返送电网。

晚上蓄电池组为逆变器供电，逆变器将直流电转换成交流电供家用电器使用。

蓄电池组的充放电情况由电池管理系统进行控制，保证蓄电池的正常使用。

太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。

另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。

1.项目概况1.1项目背景及意义本项目拟设计一个太阳能光伏并网发电系统，为居民家里提供生产生活用电，并将多余的电输送到国家电网。

1.2光伏发电系统的要求本系统是一个家用光伏并网系统，拟建立一个5kWp的小型发电装置，平均每天发电27kWh，可供一个5kW的负载工作48小时。

2. 并网光伏系统的原理并网光伏系统就是将太阳能电池方阵产生的直流电，经过储能逆变器转换成交流电供给负载。

同时系统接入电网，当电量有剩余时，向电网送电；当日照影响太阳能光伏系统供电不能满足负载需求时，可以通过电网系统或电池逆变方式得到电能。

太阳能并网5KW发电系统太阳能电池板发电系统是利用光生伏打效应原理，它是将太阳辐射能量直接转换成电能的发电系统。

太阳能并网发电系统通过把太阳能转化为电能，不经过蓄电池储能，把满足负载需要后多余的电量或在没有负载情况下把产生的电量，通过并网逆变器送上电网。

系统安装施工施工安装人员应采取以下防触电措施：1 应穿绝缘鞋，带低压绝缘手套，使用绝缘工具；2 施工场所应有醒目、清晰、易懂的电气安全标识；3 在雨、雪、大风天气情况下不得进行室外施工作业；4 在建筑工地安装光伏系统时，安装场所上空的架空电线应有隔离措施；5 使用手持式电动工具应符合《手持式电动工具的管理、使用、检查和维修安全技术规程》GB3787的要求。

安装施工光伏系统时还应采取以下安全措施：1 光伏系统各部件在存放、搬运、吊装等过程中不得碰撞受损。

光伏组件吊装时，其底部要衬垫木，背面不得受到任何碰撞和重压；2 光伏组件在安装时表面应铺有效遮光物，防止电击危险；3 光伏组件的输出电缆不得发生短路；4 连接无断弧功能的开关时，不得在有负荷或能够形成低阻回路的情况下接通正、负极或断开；5 连接完成或部分完成的光伏系统，遇有光伏组件破裂的情况应及时设置限制接近的措施，并由专业人员处置；6 接通光伏组件电路后应注意热斑效应的影响，不得局部遮挡光伏组件；7 在坡度大于10°的坡屋面上安装施工，应设置专用踏脚板；8 施工人员进行高空作业时，应佩带安全防护用品，并设置醒目、清晰、易懂的安全标识。

项目的施工包括：太阳能电池板组件支架制作安装、太阳能电池板组件方阵的安装、电气设备的安装调试、系统的并网运行调试。

施工顺序：基础施工－太阳能电池板组件支架制作安装－太阳能电池板组件方阵安装调试—电气仪表设备安装调试－并网运行调试－系统试运行—竣工验收。

施工准备太阳能并网发电系统5kw部件清单：系统部件规格数量太阳能电池板250w/35v 20块太阳能支架系统5kw 1套汇流箱2进1出1台并网逆变器5KW 1台三相电表1台防雷保护1根太阳能系统线缆的选择：太阳能电池板连接线4mm2 250米太阳能电池板和直流汇流箱连接线4mm2,40m 80米直流汇流箱和并网逆变器的连接线25mm2,50m 100米接入电网的线缆25mm2 120米接地电线25mm2(5m) 10米负载输出线16mm2(10m) 10米主要测量仪器及用途序号名称误差用途1 水平经纬仪测水平方向标准偏差±2”建筑轴线投测2 垂直经纬仪测垂直方向标准偏差±6”建筑垂直度投测3 水准仪每公里往返测高误差±3mm 建筑物的一般高度测量4 钢卷尺长度误差±3mm 量距5 万用表精度误差±0.5 测电压电流1技术准备技术准备是决定施工质量的关键因素，它主要进行以下几方面的工作：（1）先对实地进行勘测和调查，获得当地有关数据并对资料进行分析汇总，做出切合实际的工程设计。
