拱桥荷载试验报告一、实验目的：本实验旨在评估和验证拱桥的荷载承载能力，并对其结构性能进行分析和评估。
二、实验装置和方法：1.实验装置：采用具有一定跨度和弯度的拱桥模型，加以荷载。
2.实验方法：采用静态加载的方式进行荷载试验，并记录拱桥在不同荷载情况下的挠度和应变等数据。
三、实验步骤：1.在拱桥模型两端设立支墩，并固定拱桥模型，保证其稳定。
2.采用静态加载的方式进行荷载试验，逐步增加荷载。
3.在不同荷载情况下，记录拱桥模型的挠度和应变数据。
4.根据实验数据，绘制拱桥模型在不同荷载情况下的应变挠度曲线。
四、实验数据处理和分析：1.实验数据处理：根据实验得到的挠度和应变等数据，通过数值计算和统计，得到各个荷载情况下的拱桥最大挠度和应变值。
2.实验数据分析：通过实验数据的分析，评估拱桥的荷载承载能力和结构性能，判断拱桥在不同荷载情况下的工作状态和安全性能。
五、实验结果和结论：1.实验结果：通过实验数据处理和分析，得到了拱桥在不同荷载情况下的应变挠度曲线。
根据得到的数据，可以看出拱桥在荷载逐渐增加的情况下，挠度和应变值也逐渐增加。
2.结论：根据实验结果和数据分析，可以判断拱桥在所施加的荷载范围内具有较好的荷载承载能力，能够满足使用要求。
六、实验中的问题和改进方向：1.实验中的问题：实验过程中，可能由于实验装置或测量方法等因素，会导致一定的误差出现。
2.改进方向：在今后的实验中，可以通过增加测量点、改进实验装置等方式，减小误差的出现，提高实验数据的准确性。
七、实验的意义和应用：1.实验的意义：本实验能够对拱桥的结构性能进行评估和验证，为拱桥的设计和建设提供有效的参考依据。
2.实验的应用：本实验的结果和结论可以应用于实际的拱桥工程中，对拱桥的荷载承载能力和结构设计进行评估和优化。
[1]张三.拱桥结构力学[M].北京：人民交通出版社。
[2]李四.拱桥的设计与施工[M].北京：中国建筑出版社。
九、致谢：感谢实验中给予帮助和支持的老师和同学们。
拱桥检测报告报告编号：2021-GB-001委托单位：xxx市政府检测单位：xxx建筑设计院检测时间：2021年x月x日检测对象：xxx拱桥检测原因：为确保xxx拱桥的安全运行，经xxx市政府委托，本院对该桥进行了全面检测。
一、检测方法本次检测采用了以下方法：1.检查法：通过对桥上各部位进行目视检查、手摸、听声等方式进行检测，排查出明显裂缝、锈蚀、腐蚀、变形等异常情况。
2.探伤法：采用磁粉探伤和超声波探伤等技术方法对桥上主要构件进行非破坏性检测，排查出可能存在的微小裂缝、隐蔽腐蚀等问题。
3.负荷试验：在对桥进行了外观检查和探伤后，对主要构件进行了静荷载试验和动荷载试验，检测出桥面板、梁、墩柱在不同荷载下的承载能力、变形等指标。
二、检测结果经过全面的检测，我们得出以下结论：1.桥梁结构完好：经过目视检查和探伤等多种检测方式，没有发现显著的极限状态病害，结构基本完好。
2.伸缩缝状况一般：桥上的伸缩缝存在老化、渗漏、变形等问题，需要及时维修。
3.基础状况良好：墩柱基础良好，无明显沉降、倾斜等问题。
4.承载能力有保障：桥梁在设计荷载下能够正常运行，并在试验荷载下满足设计指标，承载能力有保障。
三、结论经本次检测，我们得出以下结论：1.该桥采用的设计方案、施工工艺均符合规范要求，结构安全稳定，可正常运行。
2.伸缩缝需要及时维修，以确保桥面的平稳运行，乘车安全。
3.建议定期对该桥进行全面检测，确保桥梁安全可靠。
四、检测单位xxx建筑设计院联系人：xxx联系电话：xxx联系地址：xxx以上为本次检测结果报告，请委托单位及时采纳建议，对桥梁进行及时的维修和保养。
如有任何疑问，请随时联系我们，我们将尽全力为您提供帮助。
桥梁荷载检测技能训练XX桥荷载试验报告一、引言二、试验目的1.评估XX桥的承载能力和结构稳定性；2.了解桥梁在不同荷载情况下的变形及应力分布情况；3.确定荷载试验数据，为设计和修复提供依据。
三、试验方案1.选取适当的试验位置和路面荷载；2.配置合适的荷载传感器和数据采集系统；3.进行静态荷载试验和动态荷载试验，分别记录试验数据。
四、试验过程1.静态荷载试验：按照设计荷载标准在不同位置施加垂直荷载，记录荷载和相应的桥梁变形数据。
2.动态荷载试验：使用专用设备施加动态车辆荷载，记录荷载和桥梁响应数据。
五、试验结果和分析1.静态荷载试验结果：根据试验数据，得出XX桥的变形和应力分布情况，并与设计要求进行对比。
结果显示，桥梁变形符合设计要求，应力分布均匀，表明其具有较好的承载能力和结构稳定性。
2.动态荷载试验结果：通过记录桥梁响应数据，分析荷载对桥梁的影响。
结果显示，随着荷载的增加，桥梁的振动幅度增大，但仍在安全范围内，不会对桥梁的安全使用造成影响。
六、试验结论1.XX桥具有良好的承载能力和结构稳定性，能够满足设计要求；2.桥梁在静态和动态荷载下的变形和应力分布均符合设计要求；3.在试验过程中未发现桥梁的结构缺陷或安全隐患；4.试验结果可为桥梁的设计和修复提供参考依据。
七、改进建议1.鉴于XX桥的承载能力和稳定性良好，可加大限载标志的宣传力度，提高大众对桥梁安全使用的意识；2.定期进行桥梁检测和荷载试验，及时发现和修复潜在问题，确保桥梁的长期安全运营。
八、总结通过对XX桥的荷载试验，我们对桥梁的承载能力和结构稳定性有了全面的了解。
试验结果表明，XX桥具有良好的受力性能，能够满足设计要求。
但仍需加强桥梁的定期检测和维护，保障其安全使用。
希望本报告对以后的桥梁荷载试验工作有所借鉴与帮助。

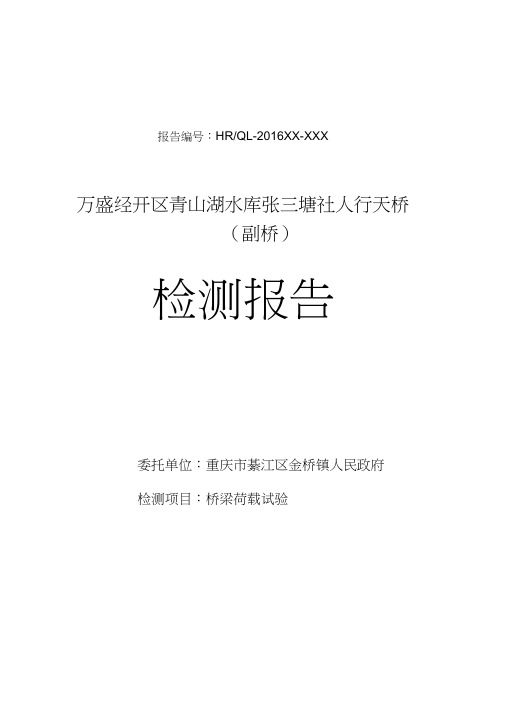

.. .报告编号：HR/QL-2016XX-XXX 万盛经开区青山湖水库三塘社人行天桥（副桥）检测报告委托单位：市綦江区金桥镇人民政府检测项目：桥梁荷载试验.. .海嵘工程试验检测有限公司二零一八年一月报告编号：HR/QL-2016XX-XXX 万盛经开区青山湖水库三塘社人行天桥（副桥）检测报告.. .海嵘工程试验检测有限公司二零一八年一月桥梁荷载试验简表.. .目录1 概述 (1)1.1 任务来源 (1)1.2 工程概况 (1)1.3 设计参数 (2)2 检测组织实施 (3)2.1 人员安排 (3)2.2 主要仪器设备 (3)2.3 检测依据 (4).. .3 检测容及方法 (4)3.1 检测容 (4)3.2 检测方法 (5)4检测结果 (8)4.1外观检测结果 (8)4.2静载试验结果 (8)5检测结论及建议 (10)5.1外观检测 (10)5.2 静载试验 (10)5.4结论 (10)5.5 建议 (11)附：检测照片 (12).. .1 概述1.1 任务来源受“市綦江区金桥镇人民政府”委托，“海嵘工程试验检测有限公司分公司”于2017年12月04日对万盛经开区青山湖水库三塘社人行天桥副桥跨结构进行了静力荷载试验，现提交试验检测报告如下。
外业检测工作在业主、监理和施工单位的共同支持配合下于2017年12月05日顺利完成。
1.2 工程概况万盛区青山湖人行拱桥为满足当地居民通行而建，该梁为一跨25米等截面悬链线钢筋砼板拱桥，桥梁全长36米。
桥面净宽4.00米，全宽5.00米，主拱圈宽度5.00米，主拱圈厚度0.70米。
主拱圈采用现浇C40钢筋砼，净跨径25米，净矢高5米，矢跨比1/5，拱轴线采用悬链线，拱轴系数3.5。
下部结构桥台采用重力式桥台，基础采用扩大基础。
桥梁立面图见1-1、桥面布置见图1-2、成桥概貌见图1-3。
图1-1 青山湖水库三塘社人行天桥副桥立面图.. .图1-2 桥面布置图图1-3 成桥概貌.. .1.3 设计参数（1）桥梁设计荷载等级：人群3.5kN/m2；（2）环境类别：Ⅰ类环境；（3）桥面宽度：净宽4m。
拱桥荷载试验-概述说明以及解释1.引言1.1 概述概述:拱桥荷载试验是一项对拱桥结构的荷载承载能力进行评估的重要工作。
在拱桥的设计和建造过程中，荷载试验可以验证拱桥结构的合理性和安全性，为工程实施提供科学可靠的依据。
本文将介绍拱桥荷载试验的设计和实施过程，并分析试验结果，总结结论。
首先，文章将以引言的形式介绍拱桥荷载试验的背景和意义。
拱桥是一种具有独特结构和美观性的桥梁形式，它在交通运输中起到连接两端的重要作用。
拱桥荷载试验可以通过对拱桥施加不同类型和强度的荷载，评估其在实际使用中的性能表现。
这对于确保拱桥的可靠性和安全性至关重要。
接着，文章将介绍拱桥荷载试验的设计内容。
荷载试验涉及选择适当的试验方案、确定试验荷载、设计试验装置等。
在设计过程中，要考虑到拱桥的结构特点和实际使用条件，确保试验的科学性和可操作性。
同时，为了获得准确可靠的试验结果，需要合理选择试验参数和数据采集方法。
然后，文章将详细描述拱桥荷载试验的实施过程和数据采集方法。
试验过程包括对拱桥施加不同的荷载，监测和记录拱桥的变形、应力和挠度等数据。
数据采集是试验过程中的关键环节，需要使用合适的传感器和数据记录设备来获取准确的试验数据。
实施过程中，还需要制定合理的试验计划，确保试验的安全性和顺利进行。
最后，文章将对试验结果进行分析，并总结结论。
在结果分析中，将对试验数据进行统计和比较，分析拱桥在不同荷载下的变形和应力等性能指标。
根据试验结果，可以评估拱桥的承载能力和安全性，并提出相应的建议和改进措施。
结论部分将对整个荷载试验过程进行总结，并展望未来的研究方向和应用前景。
综上所述，本文将全面介绍拱桥荷载试验的设计和实施过程，旨在为拱桥工程的设计和建造提供科学可靠的依据。
通过荷载试验的分析和总结，可以更好地了解拱桥的性能特点，为拱桥工程的规划和实施提供参考和指导。
文章结构部分的内容可以写成以下样式：1.2 文章结构本文分为以下几个部分，依次介绍了拱桥荷载试验的引言、正文和结论。
报告编号：HR/QL-2016XX-XXX万盛经开区青山湖水库三塘社人行天桥（副桥）检测报告委托单位：市綦江区金桥镇人民政府检测项目：桥梁荷载试验海嵘工程试验检测有限公司二零一八年一月报告编号：HR/QL-2016XX-XXX万盛经开区青山湖水库三塘社人行天桥（副桥）检测报告海嵘工程试验检测有限公司二零一八年一月桥梁荷载试验简表目录1 概述 (1)1.1 任务来源 (1)1.2 工程概况 (1)1.3 设计参数 (2)2 检测组织实施 (3)2.1 人员安排 (3)2.2 主要仪器设备 (3)2.3 检测依据 (4)3 检测容及方法 (4)3.1 检测容 (4)3.2 检测方法 (5)4检测结果 (8)4.1外观检测结果 (8)4.2静载试验结果 (8)5检测结论及建议 (10)5.1外观检测 (10)5.2 静载试验 (10)5.4结论 (10)5.5 建议 (11)附：检测照片 (12)1 概述1.1 任务来源受“市綦江区金桥镇人民政府”委托，“海嵘工程试验检测有限公司分公司”于2017年12月04日对万盛经开区青山湖水库三塘社人行天桥副桥跨结构进行了静力荷载试验，现提交试验检测报告如下。
外业检测工作在业主、监理和施工单位的共同支持配合下于2017年12月05日顺利完成。
1.2 工程概况万盛区青山湖人行拱桥为满足当地居民通行而建，该梁为一跨25米等截面悬链线钢筋砼板拱桥，桥梁全长36米。
桥面净宽4.00米，全宽5.00米，主拱圈宽度5.00米，主拱圈厚度0.70米。
主拱圈采用现浇C40钢筋砼，净跨径25米，净矢高5米，矢跨比1/5，拱轴线采用悬链线，拱轴系数3.5。
下部结构桥台采用重力式桥台，基础采用扩大基础。
桥梁立面图见1-1、桥面布置见图1-2、成桥概貌见图1-3。
图1-1 青山湖水库三塘社人行天桥副桥立面图图1-2 桥面布置图图1-3 成桥概貌1.3 设计参数（1）桥梁设计荷载等级：人群3.5kN/m2；（2）环境类别：Ⅰ类环境；（3）桥面宽度：净宽4m。
（4）主要材料参数桥梁主拱圈采用现浇C40钢筋混凝土，大拱座和拱上侧墙采用现浇C30混凝土。
下部台身和基础采用现浇C25片石混凝土，拱上填料采用CL20轻质混凝土。
钢材均采用Q235及Q345钢。
2 检测组织实施2.1 人员安排为了顺利完成本次检测工作，我公司专门成立万盛经开区青山湖水库三塘社人行天桥荷载试验检测组，负责该项目的检测工作。
检测人员详见表2-1。
表2-1 检测人员一览表2.2 主要仪器设备为了保证验收检测工作准确、及时、有效的进行，在检测工作开始前完成全部拟投入仪器设备的检定、校准工作，确保试验检测仪器设备运转正常，检测数据可靠、有效。
本次检测工作所需主要仪器设备见表2-2。
表2-2 主要设备及仪器一览表2.3 检测依据（1）《公路桥梁荷载试验规程》（JTG/TJ21-01-2015）；（2）《公路桥梁承载能力检测评定规程》（JTG/T J21-2011）；（3）《公路工程技术标准》（JTG B01-2003）；（4）《公路桥涵设计通用规》（JTG D60-2004）；（5）《公路钢筋混凝土及预应力混凝土桥涵设计规》（JTG D62-2004）；（6）《公路圬工桥涵设计规》（JTG D61-2005）；（7）试验桥梁相关设计、合同文件。
3 检测容及方法3.1 检测容3.1.1 现场调查荷载试验前应对试验桥进行现场踏勘和外观检查，以目测为主，主要容包括：墩台、防护工程、桥面结构和行人条件等。
3.1.2 静载试验（1）相应试验加载下，测试截面应力（增量）分布测试；（2）试验加载下，控制截面挠度（增量）分布测试；（3）试验加载截面（控制截面）附近区域开裂状况观测；（4）试验加载期间，全桥异常情况观察。
3.2 检测方法3.2.1编号规则（1）由于此拱桥呈对称性，只对主跨结构拱顶截面进行试验。
3.2.2外观检测（1）外观检查以目测为主；（2）采用裂缝测宽仪进行裂缝检测；（3）采用钢卷尺进行结构尺寸检测。
3.2.3静载试验1、设计控制荷载根据桥型特点及规模，确定静力试验加载截面为试验跨跨中截面，即J1截面，具体位置见图3-1。
依据《公路桥涵设计通用规》，进行“人群荷载”最不利加载纵向搜索计算，确定试验加载截面的控制力。
试验加载截面控制力见表3-2。
2、测试断面的确定根据委托要求、桥型特点及结合现场条件，静力试验包括以下容：主跨结构拱顶截面（J1）正弯矩加载试验。
静力试验加载截面位置见图3-1。
图3-1 静力试验加载截面布置图3、测点布置（1）挠度测点布置对主跨结构拱顶截面挠度进行测试，挠度测试截面布置见图3-2。
挠度测点横向布置见图3-3。
图3-2 挠度测试截面（J1）纵向布置图图3-3 拱顶截面（J1截面）挠度测点横向布置图（2）应变测点布置根据现场条件及桥梁的受力特点，在试验跨加载考查截面主拱圈的下缘布置混凝土表面纵向应变测点，测试在正常使用活载极限状态加载下控制部位应力增量分布，从而分析主体结构控制部位受力状态，判定桥跨结构强度。
应变测点布置见图3-4。
图3-4 J1截面应变测点布置图4、试验荷载的确定按与设计正常使用极限状态荷载下控制力等效原则进行试验布载，并使试验荷载效率系数达到《公路桥梁荷载试验规程》的要求围。
（1）加载方式现场采用水袋进行试验加载，加载水袋见图3-5。
图3-5 加载水袋表3-1 加载水袋参数（2）静力荷载试验效率试验加载下，拱顶截面的试验力及与控制力比较见表3-2。
表3-2 试验截面（J1）设计控制力（正弯矩）及与试验力比较5、试验工况及布载共进行1个加载工况，具体如下。
（1）工况1：第1跨J1截面最大正弯矩（J1M+）中心区加载（对称正载）。
试验荷载布置试验加载水袋纵向布置见图3-6。
图3-6 加载水袋纵向布置（横向居中布置）6、试验过程测试试验加载截面应力分布、挠度分布及观察控制区域开裂状况，方法如下：（1）应变采用应变电测技术进行测试，在测试截面控制部位布置纵向混凝土表面应变传感器，采用数据采集器及软件系统进行应变测试及数据采集，经过分析换算得到测点应力；（2）挠度采用位移传感器进行测试。
在试验桥跨代表性截面布置竖向位移测点，加载过程中对挠度（竖向位移）进行测试；（3）加载过程中，目测梁体控制区域开裂状况。
必要时，采用电子裂缝观测仪及卷尺对试验测试区域出现的代表性裂缝的开展情况进行跟踪观测。
7、试验加载制度加载制度如下：（1）按水袋分袋注水加载；（2）各水袋同时放水卸载。
4检测结果我公司检测人员于2017年12月04日～12月5日进入现场，对青山湖水库三塘社人行拱桥进行了桥梁荷载试验。
4.1现场调查结果经现场调查发现该桥墩台、防护工程、桥面结构和行人条件良好。
4.2静载试验结果1、挠度检测结果试验加载下，主跨结构拱顶截面挠度测试结果见表4-1，实测挠度与理论值对比见表4-2。
表4-1 J1截面挠度实测结果（挠度以向下为正，为试验加载下的增量）表4-2 J1截面正弯矩加载下该截面挠度实测结果与理论挠度对比从测试结果可以看出：实测J1截面最大挠度为0.170mm，量值较小；卸载后，最大“相对残余”为6.7%，各梁挠度回复良好；试验加载下，J1截面挠度结构校验系数为0.36~0.42，处于正常围。
上述结果表明，主跨结构整体刚度满足设计要求。
2、应力检测结果试验加载下，主拱圈拱顶截面应变测试结果见表4-3，实测应力与理论值对比见表4-4。
表4-3 试验加载下J1截面下缘纵向应变实测结果（应变以拉伸为正）主拱圈J1截面下缘应力实测结果与理论值对比表4-4从测试结果可以看出：试验加载下，主拱圈拱顶截面（J1截面）下缘实测最大拉应力为0.618MPa，量值正常；卸载后桥跨结构控制部位局部变形回复良好；控制部位应力结构校验系数为0.29～0.54，处于正常围。
上述结果表明，主跨结构强度满足设计要求。
3、其它观测结果试验加载过程中，主拱圈未发生受力开裂、桥梁未出现其它异常现象。
5检测结论及建议5.1现场调查经现场调查，青山湖水库三塘社人行拱桥无明显病害。
5.2 静载试验（1）该桥主跨结构控制截面控制部位经历了荷载效率0.48的试验加载，试验桥跨未出现其它异常现象；（2）静力试验加载下，实测最大活载挠度为0.170mm，量值较小；卸载后整体变形回复良好；挠度结构校验系数为0.36～0.42，在正常围。
桥跨结构整体刚度满足设计要求；（3）静力试验加载下，实测最大活载拉应力为0.618MPa，量值正常；卸载后控制部位局部变形回复良好；应力结构校验系数为0.29～0.54，在正常围；加载期间主拱圈控制区域未发现受力开裂。
试验桥跨结构强度满足设计要求。
5.4结论综上所述，对试验的桥跨结构承载力评定意见为：该桥试验的主跨结构承载力满足“人群3.5kN/m2”的设计活载等级要求。
5.5 建议（1）严格按照设计荷载等级要求通行，运营期间保持桥面完好及平整清洁；（2）按照现行桥梁养护规的要求，做好对桥梁的定期检查和日常维护工作。
----------------------------正文结束------------------------------附：检测照片拱桥现场检测照片见附图1～附图3附图1 测试布置附图2 注水加载附图3 拱顶区段均匀加载。
