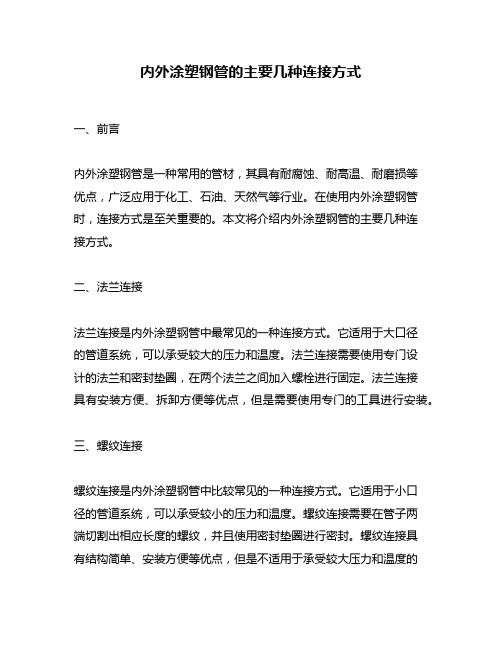

内外涂塑钢管的主要几种连接方式一、前言内外涂塑钢管是一种常用的管材，其具有耐腐蚀、耐高温、耐磨损等优点，广泛应用于化工、石油、天然气等行业。

在使用内外涂塑钢管时，连接方式是至关重要的。

本文将介绍内外涂塑钢管的主要几种连接方式。

二、法兰连接法兰连接是内外涂塑钢管中最常见的一种连接方式。

它适用于大口径的管道系统，可以承受较大的压力和温度。

法兰连接需要使用专门设计的法兰和密封垫圈，在两个法兰之间加入螺栓进行固定。

法兰连接具有安装方便、拆卸方便等优点，但是需要使用专门的工具进行安装。

三、螺纹连接螺纹连接是内外涂塑钢管中比较常见的一种连接方式。

它适用于小口径的管道系统，可以承受较小的压力和温度。

螺纹连接需要在管子两端切割出相应长度的螺纹，并且使用密封垫圈进行密封。

螺纹连接具有结构简单、安装方便等优点，但是不适用于承受较大压力和温度的管道系统。

四、承插连接承插连接是内外涂塑钢管中比较常见的一种连接方式。

它适用于中口径的管道系统，可以承受一定的压力和温度。

承插连接需要在管子两端切割出相应长度的插口，并且使用密封垫圈进行密封。

承插连接具有结构简单、安装方便等优点，但是不适用于承受较大压力和温度的管道系统。

五、焊接连接焊接连接是内外涂塑钢管中比较常见的一种连接方式。

它适用于各种口径的管道系统，可以承受较大的压力和温度。

焊接连接需要对两个管子进行切割并且进行熔合焊接，通常使用电弧焊或者气体保护焊进行操作。

焊接连接具有结构牢固、耐高温、耐腐蚀等优点，但是需要专门技术人员进行操作。

六、卡箍连接卡箍连接是内外涂塑钢管中比较少见的一种连接方式。

它适用于小口径的管道系统，可以承受较小的压力和温度。

卡箍连接需要在管子两端加上卡箍，并且使用密封垫圈进行密封。

卡箍连接具有结构简单、安装方便等优点，但是不适用于承受较大压力和温度的管道系统。

七、总结内外涂塑钢管的连接方式有很多种，每种连接方式都有其适用范围和优缺点。

在选择连接方式时需要考虑到管道系统的压力、温度、口径等因素，并且需要根据实际情况进行选择。

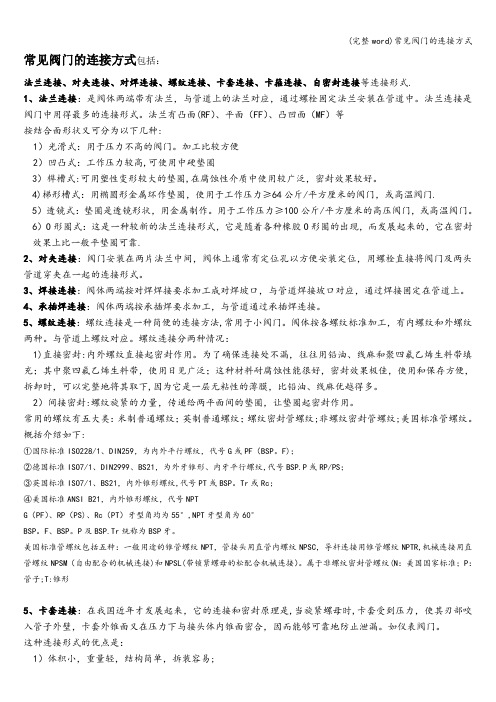

常见阀门的连‎接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等‎连接形式。

1、法兰连接：是阀体两端带‎有法兰，与管道上的法‎兰对应，通过螺栓固定‎法兰安装在管‎道中。

法兰连接是阀‎门中用得最多‎的连接形式。

法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状‎又可分为以下‎几种：1）光滑式：用于压力不高‎的阀门。

加工比较方便‎2）凹凸式：工作压力较高‎，可使用中硬垫‎圈3）榫槽式：可用塑性变形‎较大的垫圈，在腐蚀性介质‎中使用较广泛‎，密封效果较好‎。

4）梯形槽式：用椭圆形金属‎环作垫圈，使用于工作压‎力≥64公斤/平方厘米的阀‎门，或高温阀门。

5）透镜式：垫圈是透镜形‎状，用金属制作。

用于工作压力‎≥100公斤/平方厘米的高‎压阀门，或高温阀门。

6）O形圈式：这是一种较新‎的法兰连接形‎式，它是随着各种‎橡胶O形圈的‎出现，而发展起来的‎，它在密封效果‎上比一般平垫‎圈可靠。

2、对夹连接：两片法兰中间‎，阀体上通常有‎定位孔以方便‎安装定位，用螺栓直接将‎阀门及两头管‎道穿夹在一起‎的连接形式。

3、焊接连接：阀体两端按对‎焊焊接要求加‎工成对焊坡口‎，与管道焊接坡‎口对应，通过焊接固定‎在管道上。

4、承插焊连接：阀体两端按承‎插焊要求加工‎，与管道通过承‎插焊连接。

5、螺纹连接：一种简便的连‎接方法，常用于小阀门‎。

阀体按各螺纹‎标准加工，有内螺纹和外‎螺纹两种。

与管道上螺纹‎对应。

螺纹连接分两‎种情况：1）直接密封：内外螺纹直接‎起密封作用。

为了确保连接‎处不漏，往往用铅油、线麻和聚四氟‎乙烯生料带填‎充；其中聚四氟乙‎烯生料带，使用日见广泛‎；这种材料耐腐‎蚀性能很好，密封效果极佳‎，使用和保存方‎便，拆卸时，可以完整地将‎其取下，因为它是一层‎无粘性的薄膜‎，比铅油、线麻优越得多‎。

2）间接密封：螺纹旋紧的力‎量，传递给两平面‎间的垫圈，让垫圈起密封‎作用。

建筑管道8种常用连接方法，总有一种你用得上！建筑管道根据用途和管材，常用的连接方法有：螺纹连接、法兰连接、焊接、沟槽连接（卡箍连接）、卡套式连接、卡压连接、热熔连接、承插连接等。

1.螺纹连接螺纹连接是利用带螺纹的管道配件连接，管径小于或等于100mm的镀锌钢管宜用螺纹连接，多用于明装管道。

钢塑复合管一般也用螺纹连接。

镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。

2.法兰连接直径较大的管道采用法兰连接，法兰连接一般用在主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。

镀锌管如用焊接或法兰连接，焊接处应进行二次镀锌或防腐。

3.焊接焊接适用于不镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。

铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于2mm时宜采用对口焊接。

不锈钢管可采用承插焊。

4.沟槽连接（卡箍连接）沟槽式连接件连接可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管，具有操作简单、不影响管道的原有特性、施工安全、系统稳定性好，维修方便、省工省时等特点。

5.卡套式连接铝塑复合管一般采用螺纹卡套压接。

将配件螺母套在管道端头，再把配件内芯套入端头内，用扳手把紧配件与螺母即可。

铜管的连接也可采用螺纹卡套压接。

6.卡压连接不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术，具有保护水质卫生、抗腐蚀性强、使用寿命长等特点，施工时将带有特种密封圈的承口管件与管道连接，用专用工具压紧管口而起到密封和紧固作用，施工中具有安装便捷、连接可靠及经济合理等优点。

7.热熔连接PPR管的连接方法采用热熔器进行热熔连接。

8.承插连接用于给水及排水铸铁管及管件的连接。

有柔性连接和刚性连接两类，柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。

常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式.1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。

法兰连接是阀门中用得最多的连接形式。

法兰有凸面(RF）、平面（FF）、凸凹面（MF）等按结合面形状又可分为以下几种:1）光滑式：用于压力不高的阀门。

加工比较方便2）凹凸式：工作压力较高,可使用中硬垫圈3）榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛，密封效果较好。

4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门.5）透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠.2、对夹连接：阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。

4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。

5、螺纹连接：螺纹连接是一种简便的连接方法,常用于小阀门。

阀体按各螺纹标准加工，有内螺纹和外螺纹两种。

与管道上螺纹对应。

螺纹连接分两种情况：1)直接密封:内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下,因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封:螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

常用的螺纹有五大类：米制普通螺纹；英制普通螺纹；螺纹密封管螺纹;非螺纹密封管螺纹;美国标准管螺纹。

法兰面的6种连接面形式法兰面是指管道连接的两端，其中一端为平面或凸台状，另一端为凹台状。

法兰面的连接方式有6种：1. 普通平面法兰连接（FF）普通平面法兰连接是最简单的连接方式，它适用于压力和温度较低的管道系统。

该连接方式要求两个法兰面必须完全平行，并且在安装时必须使用垫片来填补两个法兰面之间的缝隙。

2. 螺纹法兰连接（TF）螺纹法兰连接是通过螺纹将两个法兰紧密地拧在一起的连接方式。

该连接方式适用于压力和温度较低的管道系统。

螺纹法兰连接要求两个法兰必须具有相同的螺纹类型和大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

3. 焊接颈型法兰（WN）焊接颈型法兰是将焊接颈与管子焊接在一起形成一个整体，然后将另一个焊接颈与另一个管子焊接在一起，最后将两个焊接颈通过螺栓紧密地拧在一起的连接方式。

该连接方式适用于高温和高压的管道系统。

焊接颈型法兰要求两个法兰必须具有相同的焊接颈类型和大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

4. 焊接平面法兰（SO）焊接平面法兰是将管子直接与一个平面法兰焊接在一起，然后将另一个平面法兰与另一个管子焊接在一起，最后将两个平面法兰通过螺栓紧密地拧在一起的连接方式。

该连接方式适用于低压和低温的管道系统。

焊接平面法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

5. 滑动套筒型法兰（SL）滑动套筒型法兰是通过一个滑动套筒将两个平面或凸台状的法兰连接在一起的连接方式。

该连接方式适用于需要频繁拆卸和安装管道系统。

滑动套筒型法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

6. 螺旋卡箍型法兰（HG）螺旋卡箍型法兰是通过一个螺旋卡箍将两个平面或凸台状的法兰连接在一起的连接方式。

该连接方式适用于需要频繁拆卸和安装管道系统，并且要求管道系统具有较高的密封性。

螺旋卡箍型法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

常见阀门的‎连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接‎等连接形式‎。

1、法兰连接：是阀体两端‎带有法兰，与管道上的‎法兰对应，通过螺栓固‎定法兰安装‎在管道中。

法兰连接是‎阀门中用得‎最多的连接‎形式。

法兰有凸面‎（RF）、平面（FF）、凸凹面（MF）等按结合面形‎状又可分为‎以下几种：1）光滑式：用于压力不‎高的阀门。

加工比较方‎便2）凹凸式：工作压力较‎高，可使用中硬‎垫圈3）榫槽式：可用塑性变‎形较大的垫‎圈，在腐蚀性介‎质中使用较‎广泛，密封效果较‎好。

4）梯形槽式：用椭圆形金‎属环作垫圈‎，使用于工作‎压力≥64公斤/平方厘米的‎阀门，或高温阀门‎。

5）透镜式：垫圈是透镜‎形状，用金属制作‎。

用于工作压‎力≥100公斤‎/平方厘米的‎高压阀门，或高温阀门‎。

6）O形圈式：这是一种较‎新的法兰连‎接形式，它是随着各‎种橡胶O形‎圈的出现，而发展起来‎的，它在密封效‎果上比一般‎平垫圈可靠‎。

2、对夹连接：在两片法兰‎中间，阀体上通常‎有定位孔以‎方便安装定‎位，用螺栓直接‎将阀门及两‎头管道穿夹‎在一起的连‎接形式。

3、焊接连接：阀体两端按‎对焊焊接要‎求加工成对‎焊坡口，与管道焊接‎坡口对应，通过焊接固‎定在管道上‎。

4、承插焊连接‎：阀体两端按‎承插焊要求‎加工，与管道通过‎承插焊连接‎。

5、螺纹连接：是一种简便‎的连接方法‎，常用于小阀‎门。

阀体按各螺‎纹标准加工‎，有内螺纹和‎外螺纹两种‎。

与管道上螺‎纹对应。

螺纹连接分‎两种情况：1）直接密封：内外螺纹直‎接起密封作‎用。

为了确保连‎接处不漏，往往用铅油‎、线麻和聚四‎氟乙烯生料‎带填充；其中聚四氟‎乙烯生料带‎，使用日见广‎泛；这种材料耐‎腐蚀性能很‎好，密封效果极‎佳，使用和保存‎方便，拆卸时，可以完整地‎将其取下，因为它是一‎层无粘性的‎薄膜，比铅油、线麻优越得‎多。

2）间接密封：螺纹旋紧的‎力量，传递给两平‎面间的垫圈‎，让垫圈起密‎封作用。

阀门的7种不同连接形式整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

阀门有7种不同的链接方式：对夹连接,对焊连接,法兰连接,螺纹连接,卡套连接,卡箍连接,内自紧连接。

1、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

2、对焊连接3、法兰连接这是阀门中用得最多的连接形式。

按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。

加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

4、螺纹连接这是一种简便的连接方法，常用于小阀门。

又分两种情况：1）直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。

阀门与管路连接的7种常用方式2020.2.8整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

常用连接方式有如下几种：一、法兰连接法兰连接是阀门与管路或设备之间用得最多的连接形式。

是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

法兰连接使用方便，能够承受较大的压力。

法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。

按结合面形状又可分为以下几种：•光滑式：用于压力不高的阀门。

加工比较方便•凹凸式：工作压力较高，可使用中硬垫圈•榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好•梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥60kg/平方厘米的阀门或高温阀门•透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门或高温阀门•O形圈式：较新的法兰连接形式，密封效果比一般平垫圈可靠二、对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

三、焊接连接焊接连接是指阀门阀体带有焊接坡口，通过焊接方式与管道系统相连的一种连接形式。

GB/T 12224、API600、ASME B 16.34等标准对焊接坡口做出了规定。

阀门与管道的焊接连接分为对焊连接（BW）与承插焊连接（SW），承插焊端应符合JB/T 1751的规定。

对焊连接（BW）可适用于各种尺寸、各种压力以及高温的工况，承插焊连接（SW）一般适用于≤DN50的阀门。

四、螺纹连接这是一种简便的连接方法，常用于小阀门。

又分两种情况：直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充，其中聚四氟乙烯生料带，应用广泛。

连接方式（法兰、螺纹、卡箍）法兰连接法兰盘[1]就是把两个管道、或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓连接在一起，完成了连接。

有的管件和器材已经自带法兰盘，也是属于法兰连接。

这种连接主要用于铸铁管、、非铁金属管和法兰等的连接，工艺设备与法兰的连接也都采用法兰连接。

法兰连接的主要特点是拆卸方便、强度高、密封性能好。

安装法兰时要求两个法兰保持平行、法兰的密封面不能碰伤，并且要清理干净。

法兰所用的，要根据设计规定选用。

法兰连接是管道施工的重要连接方式。

法兰分螺纹连接（丝接）法兰和焊接法兰。

低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫及四氟垫到金属垫都有。

法兰连接使用方便，能够承受较大的压力。

在工业管道中，法兰连接的使用十分广泛。

在家庭内，管道直径小，而且是低压，看不见法兰连接。

如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

法兰连接球阀常见法兰(6张)螺纹连接螺纹连接是一种广泛使用的可拆卸的固定连接，具有结构简单、连接可靠、装拆方便等优点。

目录1.2.3.4.5.6.7.8.展开1.2.3.4.5.6.7.8.展开概述传统的螺纹检测方法是利用螺纹量规进行接触或利用万能工具显微镜进行人工测量，工作量大，工作效效率规的低，测量结果易受人为影响。

在接触式测量中，螺纹量规易磨损，从而影响测量精度，更换量规的成本也高。

另外，在有些工作场合人工难以完成检测工作。

为此，需要自动的螺纹检测设备来解决螺纹检测的瓶颈问题，以提高紧固件企业的效益。

形成螺纹πd2S ψ将一直角三角形绕在直径为d2的圆柱表面上，使三角形底边ab与圆柱体的底边重合，则三角形的斜边在圆柱体表面形成一条螺旋线。

三角形的斜边与底边的夹角λ，称为螺旋线升角。

若取一平面图形，使其平面始终通过圆柱体的轴线并沿着螺旋线运动，则这平面图形在空间形成一个螺旋形体，称为螺纹。
