法兰型式

法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。

二、日标JIS、B2220。

三、德标DIN、2527-2635四、欧洲系列、国行标准。

HG20615-97<-->HG20614-97五、美洲系列、国行标准。

HG20615-97<-->HG20635-97六、国家标准。

GB9122-GB9123-88七、石化、机械部标准。

JI81-86-59-94、JB2555-79八、电力部标准。

GD-87 DG-78九、化工部标准。

HGJ44-76-91 HG5010-5028-58阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用？压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。

优点：结构简单，加工方便。

缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故法兰等零件要求高、笨重，垫片易挤出，密封性能较差。

使用压力P≤2.5Mpa，有毒、易燃、易爆介质中不能使用。

b、凹凸型由一个凹面和一个凸面配合组成。

垫片放凹面中。

优点：便于对中，能防垫片挤出。

可用在P≤6.4Mpa，DN≤800mm法兰密封面型式的选用全平面密封面：常与平焊法兰型式配合以适用于操作条件比较缓和的(PN1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；（RF Flange突面法兰知识）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

法兰连接型式及密封面形式代公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。

二、日标JIS、B2220。

三、德标DIN、2527-2635四、欧洲系列、国行标准。

HG20615-97<-->HG20614-97五、美洲系列、国行标准。

HG20615-97<-->HG20635-97六、国家标准。

GB9122-GB9123-88七、石化、机械部标准。

JI81-86-59-94、JB2555-79八、电力部标准。

GD-87 DG-78九、化工部标准。

HGJ44-76-91 HG5010-5028-58阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。

优点：结构简单，加工方便。

缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故等零件要求高、笨重，垫片易挤出，密封性能较差。

使用压力P≤，有毒、易燃、易爆介质中不能使用。

b、凹凸型由一个凹面和一个凸面配合组成。

垫片放凹面中。

优点：便于对中，能防垫片挤出。

可用在P≤，DN≤800mm的选用全平面密封面：常与型式配合以适用于操作条件比较缓和的工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在、和部分压力等级中；在"欧式法兰"中则常用在、压力等级；（）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在、等级中。

一．法兰类型与密封面型式（摘自HG20592-97）二．法兰标记示例HG20592 法兰盖BL（S）400―1.6 RF 20/3211)标准号2)法兰类型号4)法兰公称压力(十个等级)0.25Mp(2.5bar)、0.6、1、1.6、2.5、4、6.3、10、16、255）密封面型式代号（上表）6）应由用户提供的钢管壁厚带颈对焊法兰、对焊环松套法兰应标注壁厚注：1。

铸件仅使用于整体法兰，2。

钢管仅适用采用钢管制造的不锈钢对焊接环。

3．管法兰一般采用锻制，钢板仅适用于法兰盖、衬里法兰盖、板式平焊法兰、对焊环松套法兰、平焊环松套法兰8）其它采用与本标准不一致的要求或附加要求如密封面的表面粗糙度三．法兰的钢印标志1．标准号。

2法兰类型代号码。

3法兰公称通径DN 4。

公称压力5。

密封面型式6。

应四．法兰技术条件1．材料成分和力学性能见上表1）压力0。

25至1的碳素钢，奥氏体不锈钢Ⅰ级2）附和以下之一的Ⅲ级A．P N≥10B．PN>4的CRMO钢煅件C．P N>1。

6且工作温度≤-20的碳素钢锻件3）除此而外PN为1。

6至6。

3的Ⅱ级或Ⅱ级以上4．带径对焊、带径平焊、承插焊、螺纹法兰一般采用锻件或、锻轧工艺制成，当采用钢板或型钢制造时必须符合下列要求1．）钢板应超声波探伤，无分层缺陷2．）应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面行成环的柱面，不得采用钢板直接机加工成带颈法兰。

3．）圆环的对接焊缝应采用全熔透焊缝4．）圆环的对接焊缝缝应进行焊后热处理，并进行100%RT符合JB4730 Ⅱ级合格或UT 符合JB4730 Ⅰ级合格，5．）带颈平焊法兰、承插焊法兰、螺纹法兰的颈部外侧斜度应不大于7度。

6．检验和验收A．外观检查1．锻造表面应光滑，不得有锻造裂纹等缺陷2．锻造表面的粘沙、氧化皮等应清除干净。

3．机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。

法兰类型与密封面型式表一：法兰类型与密封面型式法兰类型及类型代号法兰类型法兰类型代号标准号板式平焊法兰PL HG 20593 带颈平焊法兰SO HG 20594 带颈对焊法兰WN HG 20595 整体法兰IF HG 20596 承插焊法兰SW HG 20597 螺纹法兰Th HG 20598 对焊环松套法兰PJ/SE HG 20599 平焊环松套法兰PJ/PR HG 20600 法兰盖BL HG 20601 衬里法兰盖BL(S) HG 20602法兰密封面型式选用表钢制法兰用材料法兰、垫片、紧固件选配表钢制管法兰推荐用材料一、碳刚、低合金钢1. 工作压力（Mpa）≤1.0、工作温度（℃）≤0～+350，选用Q235-A(GB 3274); －钢板2. 工作压力（Mpa）≤1.6、工作温度（℃）≤0～+350，选用Q235-B(GB 3274) －钢板;3. 工作压力（Mpa）≤4.0、工作温度（℃）≤0～+350，选用20(GB 711) －钢板;4. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用20(JB 4726) －锻件;5. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16MnR(GB 6654) －钢板；6. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16Mn(JB 4726) －锻件；二、不锈钢7. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用304(0Cr18Ni9)(GB 4237、JB 4728)－钢板、锻件；8. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用321（0Cr18Ni10Ti）(GB 4237、JB 4728) －钢板、锻件；9. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+425，选用316L （00Cr17Ni14Mo2）(GB4237、JB4728) －钢板、锻件。

金属软管法兰型式

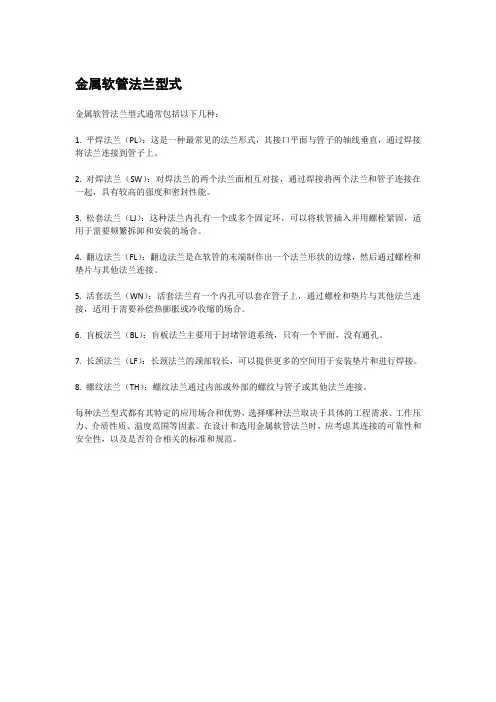

金属软管法兰型式通常包括以下几种：
1. 平焊法兰（PL）：这是一种最常见的法兰形式，其接口平面与管子的轴线垂直，通过焊接将法兰连接到管子上。

2. 对焊法兰（SW）：对焊法兰的两个法兰面相互对接，通过焊接将两个法兰和管子连接在一起，具有较高的强度和密封性能。

3. 松套法兰（LJ）：这种法兰内孔有一个或多个固定环，可以将软管插入并用螺栓紧固，适用于需要频繁拆卸和安装的场合。

4. 翻边法兰（FL）：翻边法兰是在软管的末端制作出一个法兰形状的边缘，然后通过螺栓和垫片与其他法兰连接。

5. 活套法兰（WN）：活套法兰有一个内孔可以套在管子上，通过螺栓和垫片与其他法兰连接，适用于需要补偿热膨胀或冷收缩的场合。

6. 盲板法兰（BL）：盲板法兰主要用于封堵管道系统，只有一个平面，没有通孔。

7. 长颈法兰（LF）：长颈法兰的颈部较长，可以提供更多的空间用于安装垫片和进行焊接。

8. 螺纹法兰（TH）：螺纹法兰通过内部或外部的螺纹与管子或其他法兰连接。

每种法兰型式都有其特定的应用场合和优势，选择哪种法兰取决于具体的工程需求、工作压力、介质性质、温度范围等因素。

在设计和选用金属软管法兰时，应考虑其连接的可靠性和安全性，以及是否符合相关的标准和规范。

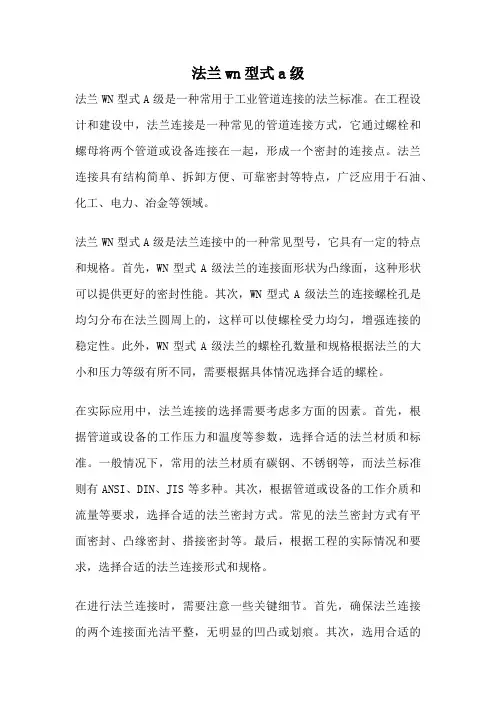

法兰wn型式a级法兰WN型式A级是一种常用于工业管道连接的法兰标准。

在工程设计和建设中，法兰连接是一种常见的管道连接方式，它通过螺栓和螺母将两个管道或设备连接在一起，形成一个密封的连接点。

法兰连接具有结构简单、拆卸方便、可靠密封等特点，广泛应用于石油、化工、电力、冶金等领域。

法兰WN型式A级是法兰连接中的一种常见型号，它具有一定的特点和规格。

首先，WN型式A级法兰的连接面形状为凸缘面，这种形状可以提供更好的密封性能。

其次，WN型式A级法兰的连接螺栓孔是均匀分布在法兰圆周上的，这样可以使螺栓受力均匀，增强连接的稳定性。

此外，WN型式A级法兰的螺栓孔数量和规格根据法兰的大小和压力等级有所不同，需要根据具体情况选择合适的螺栓。

在实际应用中，法兰连接的选择需要考虑多方面的因素。

首先，根据管道或设备的工作压力和温度等参数，选择合适的法兰材质和标准。

一般情况下，常用的法兰材质有碳钢、不锈钢等，而法兰标准则有ANSI、DIN、JIS等多种。

其次，根据管道或设备的工作介质和流量等要求，选择合适的法兰密封方式。

常见的法兰密封方式有平面密封、凸缘密封、搭接密封等。

最后，根据工程的实际情况和要求，选择合适的法兰连接形式和规格。

在进行法兰连接时，需要注意一些关键细节。

首先，确保法兰连接的两个连接面光洁平整，无明显的凹凸或划痕。

其次，选用合适的密封垫片或涂抹密封剂，确保连接的密封性。

此外，在紧固螺栓时，需要按照一定的顺序和力度进行，以确保螺栓受力均匀。

最后，在使用中要定期检查法兰连接的密封性能，如有发现泄漏或松动等情况，及时进行维修和调整。

总结起来，法兰WN型式A级是一种常用的工业管道连接标准。

它具有结构简单、拆卸方便、可靠密封等特点，广泛应用于各个领域。

在应用中，需要根据具体情况选择合适的法兰材质、标准、密封方式和规格，同时注意细节，确保连接的安全可靠。

通过合理选择和正确使用法兰连接，可以提高管道系统的性能和可靠性，保证工程的正常运行。

法兰类型与密封面型式法兰密封面型式选用表钢制法兰用材料法兰、垫片、紧固件选配表碳刚、低合金钢JB4728） －钢板、锻件。

三、选用原则 （1）、满足压力和温度要求，材质从低级向高级选用；（2）、满足介质要求，碳钢：一般优先采用材料 Q235－A ，低合金钢：一般优先采用材料 16Mn ，不锈钢：一般优先采用材料 304（0Cr18Ni9） ；（3）、管法兰材料一般应采取锻制，但板式平焊法兰（ HG20593-97 ）、法兰盖（ HG20601-97）可用钢板制 作；1. 2. 3. 工作压力（ 工作压力（ 工作Mpa ) Mpa ) Mpa ) ≤1.0、 ≤1.6、 ≤4.0、 工作温度 工作温度 ℃） ℃） ℃） ≤0～+350， ≤0～+350，≤0～选用 选工作压力（ 工作压力（工作压力4. 5.6. 7. 工作压力（ 板、锻件；8. 工作压力（ －钢板、锻件； 9. 工作压力（ Mpa ) Mpa ) Mpa ) Mpa ) Mpa ) Mpa ) 工作温℃≤－+475， 选工作温度（ ℃） ≤－20～ +475， 选用 工作温度（ ℃）≤－～ +475， 选用≤ 25.0、工作温度 ≤ 25.0、工作温度 ≤ 25.0、工作温度 ℃） ℃） ℃） Q235-A(GB 3274); －钢板Q235-B(GB 3274) －钢板 ; 20(GB 711) －钢板 ; 20(JB 4726) －锻件 ; 16MnR(GB 6654) －钢板； 16Mn(JB 4726) －锻件；≤-196～ +700，选用 304(0Cr18Ni9)(GB 4237 、JB 4728) －钢≤-196～+700，选用 321(0Cr18Ni10Ti )(GB 4237 、JB 4728)≤-196～ +425，选用 316L ( 00Cr17Ni14Mo2 )(GB 4237、 ≤ ≤ ≤（4）、材料选用应注明标准号，表示是钢板还是锻件。
