第三章基本放大电路

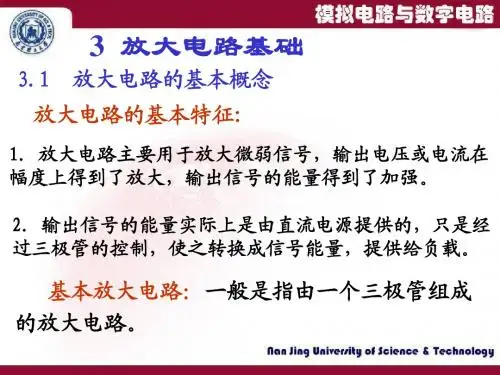

3.1 放大电路的基本概念

3.1.1 放大的概念

基本放大电路一般是指由一个三极管组成的三种基本组态放大电路。

1. 放大电路主要用于放大微弱信号,输出电压或电流在幅度上得到了放大,输出信号的能量得到了加强。

2. 输出信号的能量实际上是由直流电源提供的,只是经过三极管的控制,使之转换成信号能量,提供给负载。放大电路的结构示意图见图0

3.01。

图03.01 放大概念示意图

3.1.2 放大电路的主要技术指标

(1) 放大倍数

输出信号的电压和电流幅度得到了放大,所以输出功率也会有所放大。对放大电路而言有电压放大倍数、电流放大倍数和功率放大倍数,它们通常都是按正弦量定义的。放大倍数定义式中各有关量如图03.02所示。

图03.02 放大倍数的定义

电压放大倍数定义为

电流放大倍数定义为

功率放大倍数定义为

(2) 输入电阻R i

输入电阻是表明放大电路从信号源吸取电流大小的参数,R i大,放大电路从信号源吸取的电流则小,反之则大。R i的定义见图03.03和式(03.04)

图 03.03 输入电阻的定义

(3) 输出电阻R o

输出电阻是表明放大电路带负载的能力,R o大,表明放大电路带负载的能力差,反之则强。R o的定义见图03.04和式(03.05)。

图(a)是从输出端加假想电源求R o,图(b)是通过放大电路负载特性曲线求R o。

(a) 从输出端求V o ' (b) 从负载特性曲线求

图03.04 输出电阻的定义

根据图03.04(b),在带R L时,测得,开路时输出为。根据式(03.05)有

注意:放大倍数、输入电阻、输出电阻通常都是在正弦信号下的交流参数,只有在放大电路处于放大状态且输出不失真的条件下才有意义。

(4) 通频带

放大电路的增益A(f) 是频率的函数。在低频段和高频段放大倍数通常都要下降。当A(f)下降到中频电压放大倍数A0的时,即

A(f

)=A(f H)=

L

(03.07)

相应的频率f L称为下限频率,f H称为上限频率,如图03.05所示。

图03.05 通频带的定义

3.1.3 基本放大电路的工作原理

(1) 共射组态基本放大电路的组成

共射组态基本放大电路如图03.06所示。

图03.06 共射组态交流基本放大电路

基本组成如下:
