第一章电工基础知识第一节电路的基本概念1、电路电路就是电流通过的路径。

电路是由电源、负载、连接导线和开关组成。

图1-1为简单手电筒电路，其中干电池为电源、灯泡为负载，用连接导线将电源、开关、负载连接成电路。

在实际用中通常按国家统一规定的图形符号表示电路图。

如图1-2所示就是图1-1手电筒电路图。

电路通常有三种状态（1）通路：电路中的开关闭合，负载（电路）中有电流通过，这种状态一般称为正常工作状态。

（2）开路：也称为断路，是指电路中某处断开或电路中开关打开，负载（电路）中无电流通过。

（3）短路：电源两端的导线由于某种事故，而直接相连，使负载中无电流通过。

短路时，电源向导线提供的电源比正常时大几十至几百倍，因而不允许短路。

2、电流与电流强度在电路中，把电荷的定向运动叫做电流。

规定：以正电荷移动的方向作为电流的正方向。

在闭合电路中，电流的方向为：电流从电源正极流出，通过导线、开关流入负载后回到电源的负极。

电流分成直流和交流电源两大类：直流电流：是指电流的方向不随时间变化的电流，如图1-3所示交流电流：是指电流的大小和方向和方向随时间作周期性变化。

如图1-4最常见的是正弦交流电。

电流强度：由于电流所产生的效果具有不同的程度，这样就形成电流强度的概念。

电流强度也简称为电流，它是用在单位时间内通过导体横截面的电量多少来度量的。

QI=t式中I-表示电流强度，单位：安培（A）。

Q-表示t时间内，通守导体横截面电荷电量，单位：库仑（C）。

T-表示时间，单位：秒（s）。

在国际单位制中，电流强度的单位是安培，（A），简称安。

计算微小电流时以毫安（mA）或微安（μA）为单位，它们的关系是：1A=103mA 1mA=103μA3、电压与电动势（1）电压图1-5A和B表示负载两端，电流的方向由A流向B，负载灯泡发光，说明电流通过灯线时产生热和发光。

为了表示电流强度与做功的本领，引入一物理量—电压（电位差）U AB：WU AB=QQ-由A端移动到B端的电荷电量，单位：库仑。

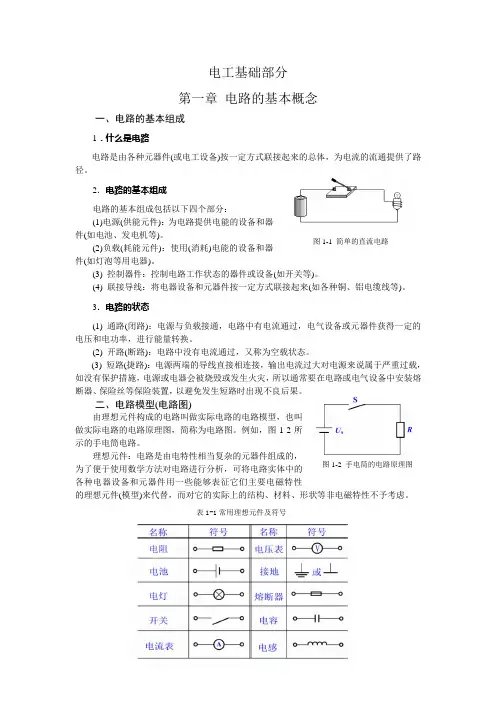

图1-2 手电筒的电路原理图 电工基础部分第一章 电路的基本概念一、电路的基本组成1．什么是电路电路是由各种元器件(或电工设备)按一定方式联接起来的总体，为电流的流通提供了路径。

2．电路的基本组成电路的基本组成包括以下四个部分：(1)电源(供能元件)：为电路提供电能的设备和器件(如电池、发电机等)。

(2)负载(耗能元件)：使用(消耗)电能的设备和器件(如灯泡等用电器)。

(3) 控制器件：控制电路工作状态的器件或设备(如开关等)。

(4) 联接导线：将电器设备和元器件按一定方式联接起来(如各种铜、铝电缆线等)。

3．电路的状态(1) 通路(闭路)：电源与负载接通，电路中有电流通过，电气设备或元器件获得一定的电压和电功率，进行能量转换。

(2) 开路(断路)：电路中没有电流通过，又称为空载状态。

(3) 短路(捷路)：电源两端的导线直接相连接，输出电流过大对电源来说属于严重过载，如没有保护措施，电源或电器会被烧毁或发生火灾，所以通常要在电路或电气设备中安装熔断器、保险丝等保险装置，以避免发生短路时出现不良后果。

二、电路模型(电路图)由理想元件构成的电路叫做实际电路的电路模型，也叫做实际电路的电路原理图，简称为电路图。

例如，图1-2所示的手电筒电路。

理想元件：电路是由电特性相当复杂的元器件组成的，为了便于使用数学方法对电路进行分析，可将电路实体中的各种电器设备和元器件用一些能够表征它们主要电磁特性的理想元件(模型)来代替，而对它的实际上的结构、材料、形状等非电磁特性不予考虑。

图1-1 简单的直流电路表1-1常用理想元件及符号三、电流1．电流的基本概念电路中电荷沿着导体的定向运动形成电流，其方向规定为正电荷流动的方向(或负电荷流动的反方向)，其大小等于在单位时间内通过导体横截面的电量，称为电流强度(简称电流)，用符号I 或 i (t )表示，讨论一般电流时可用符号i 。

设在 ∆t = t 2－t 1时间内，通过导体横截面的电荷量为 ∆q = q 2－q 1，则在 ∆t 时间内的电流强度可用数学公式表示为 t qt i ∆∆=)(式中，∆t 为很小的时间间隔，时间的国际单位制为秒(s)，电量 ∆q 的国际单位制为库仑(C)。

第一章 电路的基本概念和基本定律本章是学习电工技术的理论基础，介绍了电路的基本概念和基本定律：主要包括电压、电流的参考方向、电路元件、电路模型、基尔霍夫定律和欧姆定律、功率和电位的计算等。

主要内容： 1．电路的基本概念（1）电路：电流流通的路径，是为了某种需要由电工设备或电路元件按一定方式组合而成的系统。

（2）电路的组成：电源、中间环节、负载。

（3）电路的作用：①电能的传输及转换；②信号的传递及处理。

2．电路元件及电路模型（1）电路元件：分为独立电源和受控电源两类。

①无源元件：电阻、电感、电容元件。

②有源元件：分为独立电源和受控电源两类。

（2）电路模型：由理想电路元件所组成反映实际电路主要特性的电路。

它是对实际电路电磁性质的科学抽象和概括。

采用电路模型来分析电路，不仅使计算过程大为简化，而且能更清晰地反映该电路的物理本质。

（3）电源模型的等效变换①电压源及电阻串联的电路在一定条件下可以转化为电流源及电阻并联的电路，两种电源之间的等效变换条件为：0R I U S S =或0R U I SS =②当两种电源互相变换之后，除电源本身之外的其它外电路，其电压和电流均保持及变换前完全相同，功率也保持不变。

3．电路的基本物理量、电流和电压的参考方向以及参考电位 （1）电路的基本物理量包括：电流、电压、电位以及电功率等。

（2）电流和电压的参考方向：为了进行电路分析和计算，引入参考方向的概念。

电流和电压的参考方向是人为任意规定的电流、电压的正方向。

当按参考方向来分析电路时，得出的电流、电压值可能为正，也可能为负。

正值表示所设电流、电压的参考方向及实际方向一致，负值则表示两者相反。

当一个元件或一段电路上的电流、电压参考方向一致时，称它们为关联参考方向。

一般来说，参考方向的假设完全可以是任意的。

但应注意：一个电路一旦假设了参考方向，在电路的整个分析过程中就不允许再作改动。

（3）参考电位：人为规定的电路种的零电位点。

电工基础-电路的基本概念和基本定律教案第一章：电路的基本概念1.1 电流定义：电流是电荷的流动，单位是安培（A）电流的产生：电压使电荷发生移动形成电流1.2 电压定义：电压是电场力推动电荷移动的能力，单位是伏特（V）电压的产生：电源提供电压，使电荷在电路中流动1.3 电阻定义：电阻是电路对电流阻碍作用的大小，单位是欧姆（Ω）电阻的计算：R = V/I，其中V为电压，I为电流第二章：电路的基本元件2.1 电源定义：电源是提供电压的装置常见电源：电池、发电机、电源适配器等2.2 负载定义：负载是电路中消耗电能的装置常见负载：电灯、电动机、电阻等2.3 开关定义：开关是控制电路通断的装置常见开关：手动开关、自动开关等第三章：基本电路定律3.1 欧姆定律定义：电流I与电压V成正比，与电阻R成反比，公式为I = V/R 应用：计算电路中的电流、电压和电阻3.2 基尔霍夫电压定律（KVL）定义：电路中任意闭合回路电压的代数和等于零应用：分析电路中的电压关系，解决电压问题3.3 基尔霍夫电流定律（KCL）定义：电路中任意节点流入电流的代数和等于流出电流的代数和应用：分析电路中的电流关系，解决电流问题第四章：简单电路分析4.1 串联电路定义：电路中元件依次连接，电流相同，电压分配特点：电流相同，电压分配应用：计算串联电路中的电流、电压和电阻4.2 并联电路定义：电路中元件并行连接，电压相同，电流分配特点：电压相同，电流分配应用：计算并联电路中的电流、电压和电阻第五章：电路测量与实验5.1 测量工具电流表：测量电路中的电流电压表：测量电路中的电压电阻表：测量电路中的电阻5.2 实验步骤与方法实验设计：确定实验目的、电路连接方式等实验操作：按照实验步骤进行测量和数据记录实验分析：根据测量数据进行分析，得出结论第六章：电路的进阶概念6.1 交流电与直流电定义：交流电是电压和电流方向周期性变化的电，直流电是电压和电流方向不变的电特点：交流电有频率和相位，直流电稳定6.2 频率与周期定义：频率是单位时间内交流电变化的次数，周期是一次完整变化所需的时间关系：f = 1/T，其中f为频率，T为周期6.3 相位差定义：交流电中两个电压或电流波形的相对时间差应用：分析电路中波形的相位关系第七章：电路图的绘制7.1 电路图符号电源符号：电池、发电机等负载符号：电灯、电动机、电阻等开关符号：手动开关、自动开关等7.2 电路图绘制规则清晰：符号清晰，连线准确简洁：简化电路，删除多余部分一致：符号一致，电压方向一致7.3 电路图的解读与绘制解读：分析电路元件和连接方式，理解电路功能绘制：根据电路元件和连接方式，绘制电路图第八章：电路仿真软件的使用8.1 电路仿真软件概述定义：电路仿真软件是一种用于电路分析和设计的工具作用：模拟电路运行，验证电路设计，分析电路性能8.2 常见的电路仿真软件Multisim：功能强大，操作简单，广泛应用于电路设计和实验教学Proteus：界面友好，兼容性好，支持多种硬件描述语言LabVIEW：基于图形化编程语言，适用于复杂电路系统的研究和开发8.3 电路仿真软件的使用方法打开软件，创建新项目绘制电路图，添加元件设置参数，运行仿真分析结果，优化电路设计第九章：磁路与电磁感应9.1 磁路定义：磁力线在电路中的路径磁阻：磁路对磁力线的阻碍作用磁通量：磁场穿过磁路的面积与磁场强度之积9.2 电磁感应定义：磁通量变化时，产生感应电动势法拉第电磁感应定律：ε= -dΦ/dt，其中ε为感应电动势，Φ为磁通量，t为时间楞次定律：感应电流的方向是阻碍磁通量变化的方向第十章：电机的工作原理与控制10.1 直流电机工作原理：电流通过电枢产生磁场，与磁极相互作用产生转矩控制方式：电压控制、电流控制、转速控制等10.2 交流电机工作原理：电流通过线圈产生磁场，与磁极相互作用产生转矩控制方式：电压控制、频率控制、转速控制等10.3 电机控制系统定义：通过控制电机的工作原理和运行参数，实现对电机的控制应用：电动汽车、工业、风力发电等第十一章：电力电子技术11.1 电力电子器件定义：用于电力转换和控制的电子器件常见器件：二极管、晶体管、晶闸管、GTO、IGBT等11.2 电力电子电路定义：利用电力电子器件实现电能转换和控制的电路应用：变频调速、整流、逆变、斩波等11.3 电力电子技术的应用定义：电力电子技术在电力系统和电气设备中的应用应用领域：电源、电机控制、电力系统、可再生能源等第十二章：电气设备12.1 概述定义：用于发电、输电、变电、配电和用电的设备分类：发电设备、输电设备、变电设备、配电设备、用电设备12.2 发电设备定义：将机械能、热能等转化为电能的设备常见设备：汽轮机、水轮机、风力发电机、太阳能光伏板等12.3 输电设备定义：将电能从发电站输送到用户的设备常见设备：输电线路、变压器、断路器等第十三章：电力系统分析13.1 电力系统的基本组成部分定义：电力系统由发电、输电、变电、配电和用电五个部分组成作用：实现电能的生产、传输、分配和消费13.2 电力系统的稳定性分析定义：分析电力系统在受到扰动时的稳定运行能力稳定性指标：暂态稳定性、静态稳定性、暂态过程中的电压稳定性等13.3 电力系统的经济性分析定义：分析电力系统的运行成本和效率经济性指标：发电成本、输电损耗、用电成本等第十四章：电力系统的保护与控制14.1 电力系统的保护定义：对电力系统进行故障检测和隔离，保护设备和人员安全保护装置：继电保护、差动保护、距离保护等14.2 电力系统的控制定义：对电力系统的运行参数进行调节和控制，保证系统稳定运行控制方法：开关控制、调节控制、最优控制等14.3 电力系统自动化定义：利用计算机技术和自动化装置实现电力系统的运行控制和管理应用：发电控制、输电控制、变电控制、配电控制等第十五章：可再生能源与电力系统15.1 可再生能源概述定义：指在自然界中不断补充的能源，如太阳能、风能、水能等优点：清洁、可再生、减少化石能源依赖等15.2 可再生能源并网技术定义：将可再生能源发电装置接入电力系统，实现电能的互补和利用技术难点：波动性、不稳定、电能质量等15.3 电力系统的可持续发展定义：在满足人类需求的保证电力系统的长期稳定和发展措施：发展可再生能源、提高能源利用效率、减少环境污染等重点和难点解析本文主要介绍了电工基础-电路的基本概念和基本定律，包括电路的基本概念、基本元件、基本电路定律、简单电路分析、电路测量与实验、电路的进阶概念、电路图的绘制、电路仿真软件的使用、磁路与电磁感应、电机的工作原理与控制、电力电子技术、电气设备、电力系统分析、保护与控制以及可再生能源与电力系统等方面的知识。

第1章电路的基本知识1.1电路的概念 (1) 略(2) 电路通常由电源、负载和中间环节(导线和开关)等部分组成。

A •电源的作用：将其他形式的能转换成电能。

B •负载的作用：将电能转换成其他形式的能。

C •中间环节的作用：传递、分配和控制电能。

1.2电路中的主要物理量 (1) 零、负电位、正电位 (2) 3、1.5、3、1.5、0、3 (3) -7,-5 1.3电阻 (1) 3: 4 (2)查表1.3，知锰铜合金的电阻率 J =4.4 10亠」m1.4欧姆定律 (1)电动势、内压降(2)当R= R 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电 源电动势；当R=0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于。

由于I =0.22A=220mA . 50mA ，故此人有生命危险。

1.5电功与电功率P 40(2)略(3) W 二Ult =220 0.2 7200 = 316800J思考与练习一、 判断题1" 2. X 3. V 4. X 5. V 6. X 7. X 8. V 9. X 二、 选择题1. C2. C3. B4. B5. B6. B7. C8. B根据t ，得1RS 3 0.21 10 P 4.4如0二=1.43 m(3)U 220R "1000= 0.22 A(1)t=W 二空£=25h三、填空题1 •正、相反；2•参考点；3•负极、正极； 4 •高、低、低、高； 5•材料、长度、横截面积、 R - ； 6• 1800、土 5%; 7. 220S四、计算题1 • U ab =V a -V b =10 - 5 = 5VU bc *b-V c =5-(-5) =10 V U ac 二V a-V c =10 -(-5) =15V U ca - —U ac - - 15VR = U420门I0.2 220100 10(2)U =IR =2 100=200V(3) U r =lr =2 10 =20V 4.( 1)P =UI = 220 4 =880W(2)W 二 Pt =880 1800 =1584000J2 2(3) Q =l Rt =4 0.5 1800 =14400J(4) E =W -Q =1584000 -14400 =1569600 J第2章直流电路的分析与计算2.1电阻的连接(1) I mb =0.5AR 1 4U 2 = IR 2 =0.5 20 =10V U U U 2 =210 =12VR 2故 P 2』P 二10 28 =14WR 2 202. I24 120= 0.2A 3・(1)(2)由于P P 2 R 1 U 2 R 2 R 1WORD 格式整理10(3) (a ) R ab(b) R ab(R R)RR 」R 3(R R) R (c) R ab=R=1门R (2 R)RR（汀）R32 —Q 52.2基尔霍夫定律 (1) 5、3、6、3 (2) 假设I 2、I 3的方向和回路绕行方向如图 I 1 R 1 1 3R 3 = E 1 12 R 2 T 3 R 3 = E2 0.008 I 2 =丨3 0.008 50 8OI3 =3 I 丨2艮 +8013 =12解得 =0.0245 A=24.5mA =0.0325 A=32.5mA R 2 = 384门2.3电压源与电流源的等效变换 （1） I s =—、不变、并、E — I s r 、不变、r （2） （ a ）把两个电压源等效变换为电流源，如图- ----1Q0Q200 n 10¥ a -O rn,evO匸(a)2.2（ a ）所示。

第一章电路的基本概念与基本定律知识要点一、内容提要直流电路的基本概念和基本定理是分析和计算电路的基础和基本方法。

这些基础和方法虽然在直流电路中提出，但原则上也适用于正弦交流电路及其它各种线性电路。

并且，这些方法也是以后分析电子线路的基础。

本章重点讲述电路中几个基本物理量、参考方向、电路的工作状态及基本定律。

二、基本要求1.了解电路模型及理想电路元件的意义；2.能正确应用电路的基本定侓；3.正确理解电压、电流正方向的意义；4.了解电路的有载工作、开路与短路状态，并能理解电功率和额定值的意义；5.熟练掌握分析与计算简单直流电路和电路中各点电位的方法。

三、学习指导本章重点讲述了三个问题：电压、电流和参考方向。

同时，对克希荷夫定律和电路中电位的概念及计算进行了详细的分析推导和计算。

虽然这些问题都比较简单，但由于它们贯穿电工学课程始终，所以读者应通过较多的例题和习题逐步建立并加深这些概念，使之达到概念清晰，运用自如灵活，能解决实际问题的目的。

1.1 电路的组成及作用在学习本课程中，首先应掌握电路的两大作用（即强电电路电的传输、分配和转换；弱电电路中是否准确地传递和处理信息），及其三大组成部分（即电源、中间环节、负载）。

要特别注意信号源与一般电源的概念与区别：信号源输出的电压与电流的变化规律取决于所加的信息；电源输出的功率和电流决定于负载的大小。

1.2 电路模型由理想电路元件组成的电路；其中理想电路元件包括电阻元件、电感元件、电容元件和电源元件等。

电源的电压或电流称为激励；激励在各部分产生的电压和电流称为响应。

1.3 电路的几个基本物理量若要正确地分析电路，必须先弄清楚电路中的几个基本物理量。

因为电流、电压和电动势这些物理量已在物理课中讲过，但是本章主要讨论它们的参考方向（正方向）和参考极性。

在本章学习的过程中应注意两点：第一，在分析任何一个电路中列关系式时，必须首先在电路图上标明电压、电动势和电流的参考方向和参考极性；第二，考虑电压和电流本身给定的正负，即要注意两套正负符号。
