电路的基本概念

电路基本概念和规律一、电流1．电流（1）定义：电荷的定向移动形成电流。

（2）条件：①有自由移动的电荷；②导体两端存在电压。

注意：形成电流的微粒有三种：自由电子、正离子和负离子。

其中金属导体导电时定向移动的电荷是自由电子，液体导电时定向移动的电荷是正离子和负离子，气体导电时定向移动的电荷是电子、正离子和负离子。

（3）公式①定义式：qIt=，q为在时间t内穿过导体横截面的电荷量。

注意：如果是正、负离子同时定向移动形成电流，那么q是两种离子电荷量的绝对值之和。

②微观表达式：I=nSve，其中n为导体中单位体积内自由电子的个数，q为每个自由电荷的电荷量，S 为导体的横截面积，v为自由电荷定向移动的速度。

（4）方向：规定正电荷定向移动的方向为电流的方向，与负电荷定向移动的方向相反。

注意：电流既有大小又有方向，但它的运算遵循算术运算法则，是标量。

（5）单位：国际单位制中，电流的单位是安培（A），常用单位还有毫安（mA）、微安（μA），1 mA=10–3 A，1 μA=10–6 A。

2．电流的分类方向不改变的电流叫直流电流；方向和大小都不改变的电流叫恒定电流；方向周期性改变的电流叫交变电流。

3．三种电流表达式的比较分析1．电源：通过非静电力做功使导体两端存在持续电压，将其他形式的能转化为电能的装置。

2．电动势（1）定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功。

（2）表达式：qW E =。

（3）物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。

注意：电动势由电源中非静电力的特性决定，跟电源的体积无关，跟外电路无关。

（4）方向：电动势虽然是标量，但为了研究电路中电势分布的需要，规定由负极经电源内部指向正极的方向（即电势升高的方向）为电动势的方向。

（5）电动势与电势差的比较1．电阻（1）定义式：I U R =。

（2）物理意义：导体的电阻反映了导体对电流阻碍作用的大小。

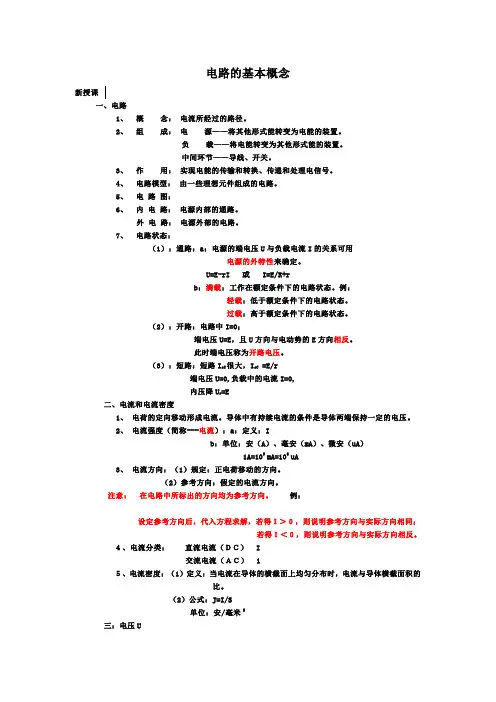

电路的基本概念新授课一、电路1、概念：电流所经过的路径。

2、组成：电源——将其他形式能转变为电能的装置。

负载——将电能转变为其他形式能的装置。

中间环节——导线、开关。

3、作用：实现电能的传输和转换、传递和处理电信号。

4、电路模型：由一些理想元件组成的电路。

5、电路图：6、内电路：电源内部的通路。

外电路：电源外部的电路。

7、电路状态：（1）：通路：a：电源的端电压U与负载电流I的关系可用电源的外特性来确定。

U=E-rI 或 I=E/R+rb：满载：工作在额定条件下的电路状态。

例：轻载：低于额定条件下的电路状态。

过载：高于额定条件下的电路状态。

（2）：开路：电路中I=0；端电压U=E，且U方向与电动势的E方向相反。

此时端电压称为开路电压。

（3）：短路：短路I sC很大，I sC =E/r端电压U=0,负载中的电流I=0,内压降U r=E二、电流和电流密度1、电荷的定向移动形成电流。

导体中有持续电流的条件是导体两端保持一定的电压。

2、电流强度（简称---电流）：a：定义：Ib：单位：安（A）、毫安（mA）、微安（uA）1A=103 mA=106 uA3、电流方向：（1）规定：正电荷移动的方向。

（2）参考方向：假定的电流方向。

注意：在电路中所标出的方向均为参考方向。

例：设定参考方向后，代入方程求解，若得Ｉ＞０，则说明参考方向与实际方向相同；若得Ｉ＜０，则说明参考方向与实际方向相反。

４、电流分类：直流电流（ＤＣ） I交流电流（ＡＣ） i５、电流密度：（1）定义：当电流在导体的横截面上均匀分布时，电流与导体横截面积的比。

（2）公式：J=I/S单位：安/毫米2三：电压U1、电压就是电路中两点的电为之差。

2、方向∶（1）规定：从高电位指向低电位。

（2）参考方向：参考极性假定的电压方向。

表示方法：（1）双下标；例：（2）箭头；例：（3）用“+ ”和“ - ”极性符号；例：3、单位：伏特4、求解方法：（1）利用两点电位之差。

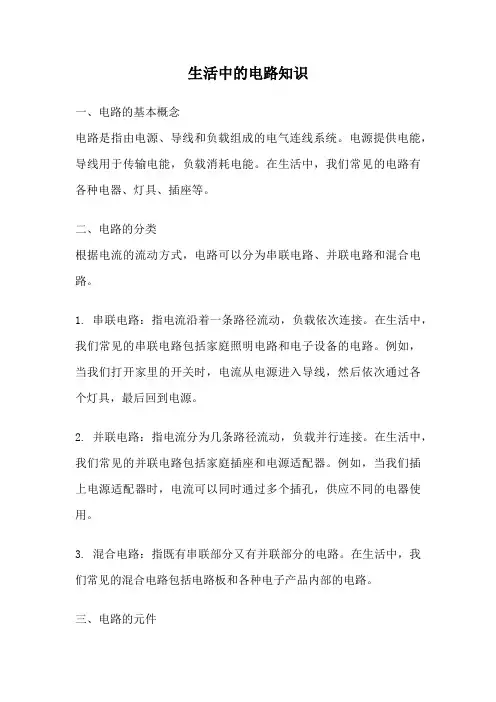

生活中的电路知识一、电路的基本概念电路是指由电源、导线和负载组成的电气连线系统。

电源提供电能，导线用于传输电能，负载消耗电能。

在生活中，我们常见的电路有各种电器、灯具、插座等。

二、电路的分类根据电流的流动方式，电路可以分为串联电路、并联电路和混合电路。

1. 串联电路：指电流沿着一条路径流动，负载依次连接。

在生活中，我们常见的串联电路包括家庭照明电路和电子设备的电路。

例如，当我们打开家里的开关时，电流从电源进入导线，然后依次通过各个灯具，最后回到电源。

2. 并联电路：指电流分为几条路径流动，负载并行连接。

在生活中，我们常见的并联电路包括家庭插座和电源适配器。

例如，当我们插上电源适配器时，电流可以同时通过多个插孔，供应不同的电器使用。

3. 混合电路：指既有串联部分又有并联部分的电路。

在生活中，我们常见的混合电路包括电路板和各种电子产品内部的电路。

三、电路的元件电路中的元件包括电源、开关、导线、负载等。

1. 电源：提供电能的装置，可以是电池、电网或发电机。

在生活中，我们使用的电源有家庭电源、电池、充电器等。

2. 开关：用于控制电路的通断，分为单控开关和双控开关。

在生活中，我们常见的开关有墙壁开关、电器上的按钮等。

3. 导线：用于传输电能的金属线材，分为导电良好的铜线和导电性较差的铁线。

在生活中，我们使用的导线有电线、插座上的金属触点等。

4. 负载：消耗电能的装置，包括灯泡、电器、电机等。

在生活中，我们使用的负载有各种家电、电脑、手机等。

四、电路中的电流、电压和电阻电流是指电荷在单位时间内通过导线的数量，用安培(A)表示。

电压是指电流在电路中的推动力，用伏特(V)表示。

电阻是指阻碍电流流动的程度，用欧姆(Ω)表示。

在电路中，根据欧姆定律，电流、电压和电阻之间存在如下关系：电流 = 电压 / 电阻。

五、电路中的串联和并联规律在串联电路中，各个负载的电压之和等于电源的电压，而电流相同。

在并联电路中，各个负载的电流之和等于电源的电流，而电压相同。

电工基础-电路的基本概念和基本定律教案第一章：电路的基本概念1.1 电流定义：电流是电荷的流动，单位是安培（A）电流的产生：电压使电荷发生移动形成电流1.2 电压定义：电压是电场力推动电荷移动的能力，单位是伏特（V）电压的产生：电源提供电压，使电荷在电路中流动1.3 电阻定义：电阻是电路对电流阻碍作用的大小，单位是欧姆（Ω）电阻的计算：R = V/I，其中V为电压，I为电流第二章：电路的基本元件2.1 电源定义：电源是提供电压的装置常见电源：电池、发电机、电源适配器等2.2 负载定义：负载是电路中消耗电能的装置常见负载：电灯、电动机、电阻等2.3 开关定义：开关是控制电路通断的装置常见开关：手动开关、自动开关等第三章：基本电路定律3.1 欧姆定律定义：电流I与电压V成正比，与电阻R成反比，公式为I = V/R 应用：计算电路中的电流、电压和电阻3.2 基尔霍夫电压定律（KVL）定义：电路中任意闭合回路电压的代数和等于零应用：分析电路中的电压关系，解决电压问题3.3 基尔霍夫电流定律（KCL）定义：电路中任意节点流入电流的代数和等于流出电流的代数和应用：分析电路中的电流关系，解决电流问题第四章：简单电路分析4.1 串联电路定义：电路中元件依次连接，电流相同，电压分配特点：电流相同，电压分配应用：计算串联电路中的电流、电压和电阻4.2 并联电路定义：电路中元件并行连接，电压相同，电流分配特点：电压相同，电流分配应用：计算并联电路中的电流、电压和电阻第五章：电路测量与实验5.1 测量工具电流表：测量电路中的电流电压表：测量电路中的电压电阻表：测量电路中的电阻5.2 实验步骤与方法实验设计：确定实验目的、电路连接方式等实验操作：按照实验步骤进行测量和数据记录实验分析：根据测量数据进行分析，得出结论第六章：电路的进阶概念6.1 交流电与直流电定义：交流电是电压和电流方向周期性变化的电，直流电是电压和电流方向不变的电特点：交流电有频率和相位，直流电稳定6.2 频率与周期定义：频率是单位时间内交流电变化的次数，周期是一次完整变化所需的时间关系：f = 1/T，其中f为频率，T为周期6.3 相位差定义：交流电中两个电压或电流波形的相对时间差应用：分析电路中波形的相位关系第七章：电路图的绘制7.1 电路图符号电源符号：电池、发电机等负载符号：电灯、电动机、电阻等开关符号：手动开关、自动开关等7.2 电路图绘制规则清晰：符号清晰，连线准确简洁：简化电路，删除多余部分一致：符号一致，电压方向一致7.3 电路图的解读与绘制解读：分析电路元件和连接方式，理解电路功能绘制：根据电路元件和连接方式，绘制电路图第八章：电路仿真软件的使用8.1 电路仿真软件概述定义：电路仿真软件是一种用于电路分析和设计的工具作用：模拟电路运行，验证电路设计，分析电路性能8.2 常见的电路仿真软件Multisim：功能强大，操作简单，广泛应用于电路设计和实验教学Proteus：界面友好，兼容性好，支持多种硬件描述语言LabVIEW：基于图形化编程语言，适用于复杂电路系统的研究和开发8.3 电路仿真软件的使用方法打开软件，创建新项目绘制电路图，添加元件设置参数，运行仿真分析结果，优化电路设计第九章：磁路与电磁感应9.1 磁路定义：磁力线在电路中的路径磁阻：磁路对磁力线的阻碍作用磁通量：磁场穿过磁路的面积与磁场强度之积9.2 电磁感应定义：磁通量变化时，产生感应电动势法拉第电磁感应定律：ε= -dΦ/dt，其中ε为感应电动势，Φ为磁通量，t为时间楞次定律：感应电流的方向是阻碍磁通量变化的方向第十章：电机的工作原理与控制10.1 直流电机工作原理：电流通过电枢产生磁场，与磁极相互作用产生转矩控制方式：电压控制、电流控制、转速控制等10.2 交流电机工作原理：电流通过线圈产生磁场，与磁极相互作用产生转矩控制方式：电压控制、频率控制、转速控制等10.3 电机控制系统定义：通过控制电机的工作原理和运行参数，实现对电机的控制应用：电动汽车、工业、风力发电等第十一章：电力电子技术11.1 电力电子器件定义：用于电力转换和控制的电子器件常见器件：二极管、晶体管、晶闸管、GTO、IGBT等11.2 电力电子电路定义：利用电力电子器件实现电能转换和控制的电路应用：变频调速、整流、逆变、斩波等11.3 电力电子技术的应用定义：电力电子技术在电力系统和电气设备中的应用应用领域：电源、电机控制、电力系统、可再生能源等第十二章：电气设备12.1 概述定义：用于发电、输电、变电、配电和用电的设备分类：发电设备、输电设备、变电设备、配电设备、用电设备12.2 发电设备定义：将机械能、热能等转化为电能的设备常见设备：汽轮机、水轮机、风力发电机、太阳能光伏板等12.3 输电设备定义：将电能从发电站输送到用户的设备常见设备：输电线路、变压器、断路器等第十三章：电力系统分析13.1 电力系统的基本组成部分定义：电力系统由发电、输电、变电、配电和用电五个部分组成作用：实现电能的生产、传输、分配和消费13.2 电力系统的稳定性分析定义：分析电力系统在受到扰动时的稳定运行能力稳定性指标：暂态稳定性、静态稳定性、暂态过程中的电压稳定性等13.3 电力系统的经济性分析定义：分析电力系统的运行成本和效率经济性指标：发电成本、输电损耗、用电成本等第十四章：电力系统的保护与控制14.1 电力系统的保护定义：对电力系统进行故障检测和隔离，保护设备和人员安全保护装置：继电保护、差动保护、距离保护等14.2 电力系统的控制定义：对电力系统的运行参数进行调节和控制，保证系统稳定运行控制方法：开关控制、调节控制、最优控制等14.3 电力系统自动化定义：利用计算机技术和自动化装置实现电力系统的运行控制和管理应用：发电控制、输电控制、变电控制、配电控制等第十五章：可再生能源与电力系统15.1 可再生能源概述定义：指在自然界中不断补充的能源，如太阳能、风能、水能等优点：清洁、可再生、减少化石能源依赖等15.2 可再生能源并网技术定义：将可再生能源发电装置接入电力系统，实现电能的互补和利用技术难点：波动性、不稳定、电能质量等15.3 电力系统的可持续发展定义：在满足人类需求的保证电力系统的长期稳定和发展措施：发展可再生能源、提高能源利用效率、减少环境污染等重点和难点解析本文主要介绍了电工基础-电路的基本概念和基本定律，包括电路的基本概念、基本元件、基本电路定律、简单电路分析、电路测量与实验、电路的进阶概念、电路图的绘制、电路仿真软件的使用、磁路与电磁感应、电机的工作原理与控制、电力电子技术、电气设备、电力系统分析、保护与控制以及可再生能源与电力系统等方面的知识。

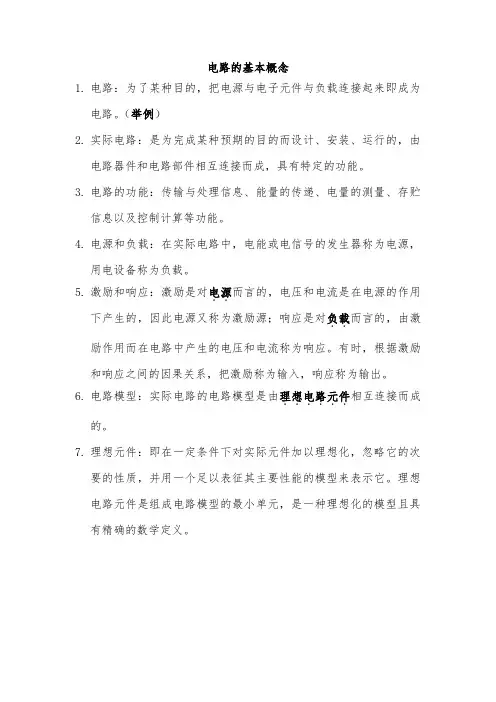

电路的基本概念
1.电路：为了某种目的，把电源与电子元件与负载连接起来即成为
电路。

（举例）
2.实际电路：是为完成某种预期的目的而设计、安装、运行的，由
电路器件和电路部件相互连接而成，具有特定的功能。

3.电路的功能：传输与处理信息、能量的传递、电量的测量、存贮
信息以及控制计算等功能。

4.电源和负载：在实际电路中，电能或电信号的发生器称为电源，
用电设备称为负载。

5.激励和响应：激励是对电源
．．而言的，电压和电流是在电源的作用
下产生的，因此电源又称为激励源；响应是对负载
．．而言的，由激励作用而在电路中产生的电压和电流称为响应。

有时，根据激励和响应之间的因果关系，把激励称为输入，响应称为输出。

6.电路模型：实际电路的电路模型是由理想电路元件
．．．．．．相互连接而成的。

7.理想元件：即在一定条件下对实际元件加以理想化，忽略它的次
要的性质，并用一个足以表征其主要性能的模型来表示它。

理想电路元件是组成电路模型的最小单元，是一种理想化的模型且具有精确的数学定义。

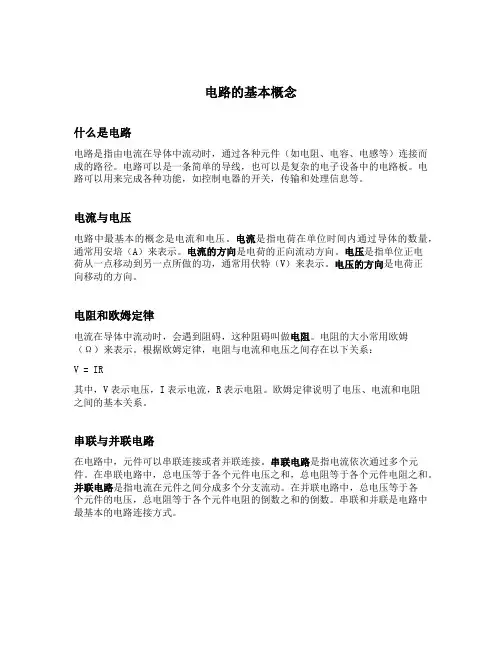

电路的基本概念什么是电路电路是指由电流在导体中流动时，通过各种元件（如电阻、电容、电感等）连接而成的路径。

电路可以是一条简单的导线，也可以是复杂的电子设备中的电路板。

电路可以用来完成各种功能，如控制电器的开关，传输和处理信息等。

电流与电压电路中最基本的概念是电流和电压。

电流是指电荷在单位时间内通过导体的数量，通常用安培（A）来表示。

电流的方向是电荷的正向流动方向。

电压是指单位正电荷从一点移动到另一点所做的功，通常用伏特（V）来表示。

电压的方向是电荷正向移动的方向。

电阻和欧姆定律电流在导体中流动时，会遇到阻碍，这种阻碍叫做电阻。

电阻的大小常用欧姆（Ω）来表示。

根据欧姆定律，电阻与电流和电压之间存在以下关系：V = IR其中，V表示电压，I表示电流，R表示电阻。

欧姆定律说明了电压、电流和电阻之间的基本关系。

串联与并联电路在电路中，元件可以串联连接或者并联连接。

串联电路是指电流依次通过多个元件。

在串联电路中，总电压等于各个元件电压之和，总电阻等于各个元件电阻之和。

并联电路是指电流在元件之间分成多个分支流动。

在并联电路中，总电压等于各个元件的电压，总电阻等于各个元件电阻的倒数之和的倒数。

串联和并联是电路中最基本的电路连接方式。

电容和电感除了电阻，电路中还有两种重要的元件，即电容和电感。

电容是指两个导体之间存在相对分离的电荷，它能储存电荷并在电路中释放。

电容的单位是法拉（F）。

电感是指通过电流在电路中产生的磁场而储存电能的元件，它能抵抗电流的变化。

电感的单位是亨利（H）。

直流电路和交流电路根据电流的性质，电路可以分为直流电路和交流电路。

直流电路是指电流方向不变，大小稳定的电路。

交流电路是指电流方向和大小都随时间变化的电路。

在直流电路中，电压和电流是恒定的；而在交流电路中，电压和电流会按正弦函数的规律进行周期性变化。

电路的基本元件电路中常用的基本元件有电阻、电容、电感、二极管、晶体管等。

以及这些元件的组合，如放大电路、滤波电路、计时电路等。
