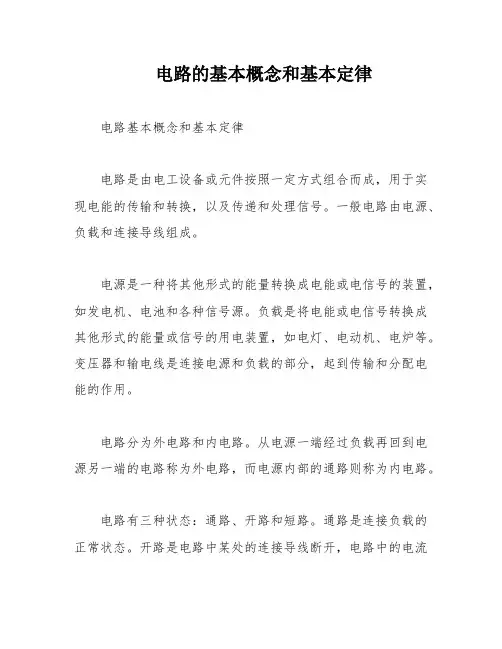

电路是由电工设备或元件按照一定方式组合而成，用于实现电能的传输和转换，以及传递和处理信号。

一般电路由电源、负载和连接导线组成。

电源是一种将其他形式的能量转换成电能或电信号的装置，如发电机、电池和各种信号源。

负载是将电能或电信号转换成其他形式的能量或信号的用电装置，如电灯、电动机、电炉等。

变压器和输电线是连接电源和负载的部分，起到传输和分配电能的作用。

电路分为外电路和内电路。

从电源一端经过负载再回到电源另一端的电路称为外电路，而电源内部的通路则称为内电路。

电路有三种状态：通路、开路和短路。

通路是连接负载的正常状态。

开路是电路中某处的连接导线断开，电路中的电流
为零，电源不输出电能。

短路是非正常连接，外电路的电阻可视为零，电流有捷径可通，不再流过负载。

电路中产生电流的条件是电路中有电源供电且电路必须是闭合回路。

电路的功能包括传递和分配电能，以及传递和处理信号。

电路的基本定律包括欧姆定律、基尔霍夫定律和电功率定律。

欧姆定律指出电流与电阻成正比，与电压成反比。

基尔霍夫定律分为节点定律和回路定律，用于分析电路中的电流和电压分布。

电功率定律则描述了电路中能量的转换和损失。

电路的基本概念和基本定律一、电路基本概述1.电流流经的路径叫电路，它是为了某种需要由某些电工设备或元件按一定方式组合起来的，它的作用是A：实现电能的传输和转换；B：传递和处理信号（如扩音机、收音机、电视机）。

一般电路由电源、负载和连接导线（中间环节）组成。

（1）电源是一种将其它形式的能量转换成电能或电信号的装置，如：发电机、电池和各种信号源。

（2）负载是将电能或电信号转换成其它形式的能量或信号的用电装置。

如电灯、电动机、电炉等都是负载，是取用电能的设备，它们分别将电能转换为光能、机械能、热能。

（3）变压器和输电线是中间环节，是连接电源和负载的部分，它起传输和分配电能的作用。

2. 电路分为外电路和内电路。

从电源一端经过负载再回到电源另一端的电路，称为外电路；电源内部的通路称为内电路。

3．电路有三种状态：通路、开路和短路。

（1）通路是连接负载的正常状态；（2）开路是R→∝或电路中某处的连接导线断线，电路中的电流I＝0，电源的开路电压等于电源电动势，电源不输出电能。

例如生产现场的电流互感器二次侧开路，开路电压很高，将对工作人员和设备造成很大威胁；（3）短路是相线与相线之间或相线与大地之间的非正常连接，短路时，外电路的电阻可视为零，电流有捷径可通，不再流过负载。

因为在电流的回路中仅有很小的电源内阻，所以这时的电流很大，此电流称为短路电流。

短路也可发生在负载端或线路的任何处。

产生短路的原因往往是由于绝缘损坏或接线不慎，因此经常检查电气设备和线路的绝缘情况是一项很重要的安全措施。

为了防止短路事故所引起的后果，通常在电路中接入熔断器或自动断路器，以便发生短路时，能迅速将故障电路自动切除。

4、电路中产生电流的条件：（1）电路中有电源供电；（2）电路必须是闭合回路；5、电路的功能：（1）传递和分配电能。

如电力系统，它是由发电机，升压变压器，输电线、降压变压器、供配电线路和各种高、低压电器组成。

（2）传递和处理信号。

电路基本概念与定律在现代科技的飞速发展中，电路是一个至关重要的概念。

无论是家庭电器、通信设备还是计算机系统，电路都扮演着一个不可或缺的角色。

本文将介绍电路的基本概念以及一些重要的定律。

一、电路的基本概念电路是由电子元件、导线以及其他连接部件组成的。

它们通过导电材料形成一个封闭的路径，使电流可以在其中流动。

在电路中，电子元件扮演着非常重要的角色。

电子元件包括电阻、电容和电感等。

它们分别对电流、电压和电磁场产生不同的影响，从而决定了电路的性质和功能。

二、欧姆定律欧姆定律是电路中最基本、最重要的定律之一。

它表明了电压、电流和电阻之间的关系。

根据欧姆定律，电流等于电压与电阻之间的比值，即I = V/R，其中I表示电流，V表示电压，R表示电阻。

根据欧姆定律，我们可以计算电路中的电流、电压和电阻的数值，并根据需求对电路进行优化和改进。

欧姆定律为电路的设计和分析提供了重要的理论支持。

三、基尔霍夫定律基尔霍夫定律是电路分析的基础之一。

它包括基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律（电流定律）指出在任何一个电路节点，进入节点的电流等于离开节点的电流的总和。

基尔霍夫第二定律（电压定律）指出在电路中的任何一个闭合回路中，电压的代数和等于零。

这意味着电路中的电压可以根据闭合回路的电流和电阻进行计算。

凭借基尔霍夫定律，我们可以对复杂的电路进行分析，研究电流和电压的分布情况，从而了解电路的工作原理和性能。

四、功率和能量在电路中，功率和能量也是非常重要的概念。

功率表示单位时间内电路所消耗或产生的能量（或做功）的大小。

在直流电路中，功率可以通过电压和电流的乘积来计算，即P = VI。

能量表示电路中储存的电荷的能量。

在电容器和电感器中，电能可以以电势能和磁场能的形式存在。

能量也可以通过功率和时间的积分来计算。

理解电路中的功率和能量有助于我们评估电路的效率和耗能情况，从而在实际应用中进行合理的选择和设计。

五、总结电路作为现代科技的核心，理解电路的基本概念和定律对于电子工程师和科技爱好者来说至关重要。

电路的根本概念及定律什么是电路？电路是由电流源、电阻、电容、电感等元件构成的系统，它能够为电子设备提供所需的电力。

电路是现代科技中非常重要的一局部，无论是家庭用电还是电子产品，都离不开电路的支持。

电路的根本元件电路中的根本元件有三种：电源、电阻和导线。

其中，电源产生电流，电阻控制电流的流动，而导线将电流从电源传输到电阻上。

电源电源是电路中产生电流的局部。

常见的电源有直流电源和交流电源。

直流电源的电压极性不变，而交流电源的电压周期性地正负交替变化。

电阻电阻是电路中的一种被动元件，它对电流有阻碍作用，限制电流的流动。

电阻的单位是欧姆〔Ω〕。

电阻是通过材料的电阻率和截面积、长度来计算的。

较长的电阻材料和较小的截面积会产生较大的电阻。

导线导线是将电路中的电流从电源传输到电阻上的局部。

良好的导线应该具有低电阻、高导电性和良好的导热性。

常见的导线材料有铜和铝。

电路中的根本定律电路中有几个根本的定律，它们是描述电流、电压和电阻之间关系的数学公式。

下面介绍三个常见的电路定律。

基尔霍夫电流定律〔KCL〕基尔霍夫电流定律，又称为节点定理，是由物理学家基尔霍夫提出的。

它规定在一个封闭的电路中，所有流入节点的电流之和等于所有流出节点的电流之和。

这一定律可以用以下公式表示：基尔霍夫电流定律基尔霍夫电流定律基尔霍夫电压定律〔KVL〕基尔霍夫电压定律，又称为环路定理，也是由基尔霍夫提出的。

它规定在一个闭合回路中，电路中所有电压的代数和等于零。

这一定律可以用以下公式表示：基尔霍夫电压定律基尔霍夫电压定律欧姆定律〔Ohm’s Law〕欧姆定律是电路中最根本的定律之一，它规定电流、电压和电阻之间的关系。

欧姆定律说明，在一条导体上，通过的电流与电压成正比，与电阻成反比。

这一定律可以用以下公式表示：欧姆定律欧姆定律根据欧姆定律，我们可以计算电路中的电流、电压或电阻，只要其中两个数值。

总结电路是由电源、电阻和导线构成的系统，它能够为电子设备提供所需的电力。

电路基本概念和规律一、电流1．电流（1）定义：电荷的定向移动形成电流。

（2）条件：①有自由移动的电荷；②导体两端存在电压。

注意：形成电流的微粒有三种：自由电子、正离子和负离子。

其中金属导体导电时定向移动的电荷是自由电子，液体导电时定向移动的电荷是正离子和负离子，气体导电时定向移动的电荷是电子、正离子和负离子。

（3）公式①定义式：qIt=，q为在时间t内穿过导体横截面的电荷量。

注意：如果是正、负离子同时定向移动形成电流，那么q是两种离子电荷量的绝对值之和。

②微观表达式：I=nSve，其中n为导体中单位体积内自由电子的个数，q为每个自由电荷的电荷量，S 为导体的横截面积，v为自由电荷定向移动的速度。

（4）方向：规定正电荷定向移动的方向为电流的方向，与负电荷定向移动的方向相反。

注意：电流既有大小又有方向，但它的运算遵循算术运算法则，是标量。

（5）单位：国际单位制中，电流的单位是安培（A），常用单位还有毫安（mA）、微安（μA），1 mA=10–3 A，1 μA=10–6 A。

2．电流的分类方向不改变的电流叫直流电流；方向和大小都不改变的电流叫恒定电流；方向周期性改变的电流叫交变电流。

3．三种电流表达式的比较分析1．电源：通过非静电力做功使导体两端存在持续电压，将其他形式的能转化为电能的装置。

2．电动势（1）定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功。

（2）表达式：qW E =。

（3）物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。

注意：电动势由电源中非静电力的特性决定，跟电源的体积无关，跟外电路无关。

（4）方向：电动势虽然是标量，但为了研究电路中电势分布的需要，规定由负极经电源内部指向正极的方向（即电势升高的方向）为电动势的方向。

（5）电动势与电势差的比较1．电阻（1）定义式：I U R =。

（2）物理意义：导体的电阻反映了导体对电流阻碍作用的大小。

电路的基本概念和基本定律
电流流过的回路叫做电路，⼜称导电回路。

最简单的电路，是由电源，⽤电器（负载），导线，开关等元器件组成。

电路重要定律：欧姆定律、诺顿定理、戴维宁定理。

什么是电路
由⾦属导线和电⽓、电⼦部件组成的导电回路，称为电路。

在电路输⼊端加上电源使输⼊端产⽣电势差，电路连通时即可⼯作。

电流的存在可以通过⼀些仪器测试出来，如电压表或电流表偏转、灯泡发光等；按照流过的电流性质，⼀般把它分为两种：直流电通过的电路称为“直流电路”，交流电通过的电路称为“交流电路”。

电路重要定律
欧姆定律：在同⼀电路中，导体中的电流跟导体两端的电压成正⽐，跟导体的电阻阻值成反⽐，基本公式是I=U/R（电流=电压/电阻）
诺顿定理：任何由电压源与电阻构成的两端⽹络, 总可以等效为⼀个理想电流源与⼀个电阻的并联⽹络。

戴维宁定理：任何由电压源与电阻构成的两端⽹络, 总可以等效为⼀个理想电压源与⼀个电阻的串联⽹络。

基本概念和定律
1、理想元件和电路模型；
2、电路基本变量（电流、电压）及其参考⽅向，同时关注关联参考⽅向；功率
3、元件的伏安关系；
4、基尔霍夫定律（含电压定律和电流定律）。

第一章电路的基本概念和基本定律电路的基本概念和基尔霍夫定律是电工技术和电子技术的基础。

§1-1 电路中的物理现象和电路模型一、实际电路电路：由电气器件或设备，按一定方式连接起来，完成能量的传输、转换或信息的处理、传递。

组成：电源、负载和中间环节。

日光灯实际电路二、理想电路元件、电路模型实际电路的分析方法：用仪器仪表对实际电路进行测量，把实际电路抽象为电路模型，用电路理论进行分析、计算。

1、理想电路元件实际的电路是由一些按需要起不同作用的元件或旗舰所组成，如发电机、变压器、电动机、电池、电阻器等，它们的电磁性质是很复杂的。

例如：一个白炽灯在有电流通过时，如下图所示：为了便于分析与计算实际电路，在一定条件下常忽略实际部件的次要因素而突出其主要电磁性质，把它看成理想电路元件。

2、电路模型将实际电路中的元件用理想电路元件表示、连接，称为实际电路的电路模型。

如下图所示：U S三、电路的分类1、分布参数电路电路本身的几何尺寸相对于工作波长不可忽略的电路。

2、集中参数电路如果电路本身的几何尺寸l相对于电路的工作频率所对应的波长λ小的多，则在分析电路时可以忽略元件和电路本身几何尺寸。

例如：工作频率为50Hz，波长λ=6000km，所以在工频情况下，多数电路满足l<<λ，可以认为是集中参数电路。

集中参数电路分为：线性电路（元件参数为常数）★非线性电路（元件参数不为常数）§1-2电路中的基本物理量一、电流及电流的参考方向1、电流：带电粒子或电荷在电场力作用下的定向运动形成的电流。

dtdqi =（单位时间内通过某一截面的电荷量） 电流的单位：A （安培）、kA （千安）、mA(毫安）、μA （微安）A 10A 1 , A 10mA 1 , A 10kA 1-633===-μ2、电流的参考方向电流的实际方向：正电荷运动的方向或负电荷运动的反方向（客观存在） 电流的参考方向：任意假定。

实际方向（2A ）（参考方向与实际方向相同）A)2( 0=>i i 实际方向（2A ）（参考方向与实际方向相反）A)2( 0-=<i i二、电压、电位及电压的参考方向1、电位（物理中的电势）电场力把单位正电荷从一点移到参考点所做的功。

电路的基本概念与基本定律1. 电路的基本概念1.1 电路是什么首先，我们得知道，电路就像是一条“水管”，不过这里流动的不是水，而是电。

想象一下你在家里打开水龙头，水顺着管道流动，电流也是如此。

电路里有很多“组件”，像是电池、导线、开关和灯泡，它们共同工作，就像一支乐队，齐心协力奏出动听的乐章。

电池就像是乐队的指挥，它提供电力，让电流得以流动。

而导线则像是乐器之间的连接，确保每一个音符都能完美地传递。

1.2 电流与电压接下来，我们得聊聊电流和电压。

电流就像是流水的速度，单位是安培（A），而电压则是推动电流流动的力量，单位是伏特（V）。

可以想象一下，如果水流的压力不足，那么水就流不动，这就是电压的重要性。

电压高，电流就能“畅通无阻”，低了就容易卡壳。

电流和电压是电路里的好伙伴，缺一不可。

2. 基本定律2.1 欧姆定律欧姆定律可是电路中的一颗明珠，它告诉我们电流、电压和电阻之间的关系。

简而言之，欧姆定律的公式是 V = I * R，其中 V 是电压，I 是电流，R 是电阻。

想象一下，电流就像是小溪，电阻则是溪流中的石头，石头越多，水流就越难过去。

这个公式就像一张“通行证”，帮助我们了解在不同情况下，电流是如何受到影响的。

2.2 基尔霍夫定律然后我们要提到的是基尔霍夫定律，它就像是电路的交通规则。

基尔霍夫有两个定律，第一个是电流定律，意思是进入某个节点的电流总和等于离开的电流总和。

第二个是电压定律，简单来说就是在一个闭合回路中，各个部分的电压总和要等于零。

听起来有点复杂，但其实就像是一个小镇的交通，所有的车辆都要遵循规则，才能保持畅通无阻。

3. 电路中的应用3.1 日常生活中的电路现在我们可以看看电路在我们日常生活中的应用。

想象一下，你在晚上打开灯，电路就开始工作，电流流动，灯泡发光，瞬间照亮整个房间。

这一切都是电路在背后默默付出。

还有那些高科技的设备，比如手机、电脑，它们的电路设计得非常复杂，却都遵循着上述的基本概念和定律。
