机械装配工艺规程设计

机械加工与装配工艺规程的制订机械加工与装配工艺规程的制订是一个重要的过程，它为企业提供了标准化工艺流程，以确保产品的质量和效率。

以下是一些制订机械加工与装配工艺规程的步骤和注意事项：1. 确定目标：制订工艺规程的第一步是明确目标。

企业需要明确产品的要求，包括尺寸、质量标准和生产周期等。

同时，还需要确定工艺规程的可行性和先进性，并考虑到人力资源和设备等方面的限制因素。

2. 分析工艺流程：在制订工艺规程之前，需要对工艺流程进行详细的分析。

这包括原材料的选择、加工方法的确定以及装配过程的安排等。

通过对工艺流程的分析，可以识别出潜在的问题并解决它们，以确保良好的产品性能。

3. 制定详细步骤：在工艺规程中，需要明确列出每个加工和装配步骤的详细流程。

这包括加工设备的准备、工作操作的步骤、所需工具和测量方法等。

每个步骤都需要清楚地描述，以确保操作的一致性和正确性。

4. 确定检验标准：在制订工艺规程中，需要明确产品的检验标准和测试方法。

这包括对零件尺寸、表面质量、装配间隙和功能的检验等。

通过设定明确的检验标准，可以确保产品的质量和性能符合要求。

5. 验证工艺规程：在制订完工艺规程后，需要进行实际验证。

这包括生产一批样品产品，并根据工艺规程进行加工和装配。

通过验证工艺规程，可以确保其的可靠性和可行性，以及减少后续生产中的问题和调整。

在制订机械加工与装配工艺规程时，还需要注意以下几点：1. 注重整体流程：工艺规程应考虑产品加工流程的整体性，确保各个环节之间的衔接和协调。

这样可以避免多余的操作和资源浪费。

2. 考虑工艺的稳定性：在制订工艺规程时，应考虑到工艺的稳定性和可重复性。

这包括材料的供应可靠性、设备的稳定性以及操作人员的技能水平等。

3. 不断改进：工艺规程是一个不断演进的过程，随着技术的发展和生产需求的变化，需要不断改进和更新工艺规程。

企业应建立良好的反馈机制，以及时修订工艺规程。

制订机械加工与装配工艺规程是一个复杂而重要的过程。

机械装配工艺方案模板一、引言机械装配工艺方案是指在机械产品的生产过程中，根据产品设计要求和工艺性能，制定出一套科学合理的装配工艺流程和方法。

本文将针对机械装配工艺方案的编制进行详细讨论，旨在提供一个模板，帮助工程师们更好地编写机械装配工艺方案。

二、工艺准备1.产品设计要求分析在编制机械装配工艺方案之前，首先需要对产品的设计要求进行全面分析。

包括产品的功能、性能、尺寸、材料等方面的要求。

只有充分了解产品设计要求，才能制定出合理的装配工艺方案。

2.装配工具和设备准备根据产品的特点和装配工艺要求，选择适合的装配工具和设备。

确保装配工具和设备的质量和性能符合要求，并进行必要的维护和保养工作。

三、装配工艺流程1.零部件准备在装配工艺流程中，首先需要对零部件进行准备工作。

包括清洗、检验、分类、标识等。

确保零部件的质量和数量符合要求，并便于后续的装配工作。

2.装配顺序安排根据产品的结构和装配工艺要求，合理安排装配的顺序。

将装配过程分为若干个步骤，确保每个步骤的顺序和方法都是科学合理的。

3.装配方法选择根据产品的特点和装配工艺要求，选择适合的装配方法。

包括手工装配、机械装配、自动化装配等。

确保装配方法能够满足产品的质量和效率要求。

四、装配工艺控制1.装配质量控制在装配工艺中，质量控制是非常重要的环节。

通过严格的质量控制措施，确保每个装配步骤的质量符合要求。

包括零部件的尺寸检查、装配工具的校验、装配过程的监控等。

2.装配工时控制合理控制装配工时，提高装配效率。

通过合理安排装配顺序、优化装配方法、提高操作技能等方式，减少装配工时，提高生产效率。

五、装配工艺改进1.问题分析与改进在实际的装配过程中，可能会出现一些问题，如装配困难、装配精度不高等。

对这些问题进行分析，并制定相应的改进措施。

通过改进装配工艺，提高装配质量和效率。

2.工艺优化定期对装配工艺进行评估和优化。

结合实际生产情况，不断改进工艺流程和方法，以提高装配质量和效率。

机械装配工艺规程装配是把许多个机械零件按技术要求联接或固定起来，以保持正确的相对位置和相互关系，成为具有一定性能指标的机械。

机械修理后质量的好坏，与装配质量的高低有密切关系。

装配工艺是一个和复杂、很细致的工作。

即使有高质量的零件，若装配工艺不当，轻则机械的性能达不到要求，造成返工，重则造成机械或人身事故。

所以，应严格按照装配的技术要求进行工作。

（一）装配前的准备工作1、应当熟悉机械各零件的相互连接关系及装配技术要求。

2、确定适当的装配工作地点，准备好必要的设备、仪表、工具和装配时所需的辅助材料，如纸垫、毛毡、铁丝、垫圈、开口销等。

3零件装配前必须进行清洗对于经过钻孔铰削镗销等机加工的零件一定要把金属屑末清除干净，因为任何赃物或尘粒的存在，都将加速配合件表面的磨损。

4、零部件装配前应进行检查、鉴定。

凡不合技术要求的零部件不能装配。

（二）装配的一般工艺要求1、装配时应注意装配方法与顺序，注意采用合适的工具及设备，遇到有装配困难的情况，应分析原因，排除障碍，禁止乱敲猛打。

2、过盈配合件装配时，应先涂润滑油脂，以利装配和减少配合表面的磨损。

3、装配时，应核对零件的各种安装记号，防止装错。

4、对某些装配技术要求，如装配间隙、过盈量（紧度）、灵活度、啮合印痕等，应边安装边检查，并随时进行调整，避免装后返工。

5、旋转的零件，检修后由于金属组织密度不均、加工误差、本身形状不对称等原因，可能使零部件的重心与旋转中心发生偏移。

在高速旋转时，会因重心偏移而产生很大的离心力，引起机械振动，加速零件磨损，严重时可损坏机械。

所以在装配前，应对旋转零件按要求进行静平衡或动平衡试验。

合格后方能允许装配。

6、对运动零件的摩擦面，均应涂以润滑油脂，一般采用与运转时所用的润滑油相同。

油脂的盛具须清洁加盖，不使沙尘进入、盛具应定期清洗。

7、所有附设之锁紧制动装置，如开口销、弹簧垫圈、保险垫片、制动铁丝等，必须按机械原定要求配齐，不得遗漏。

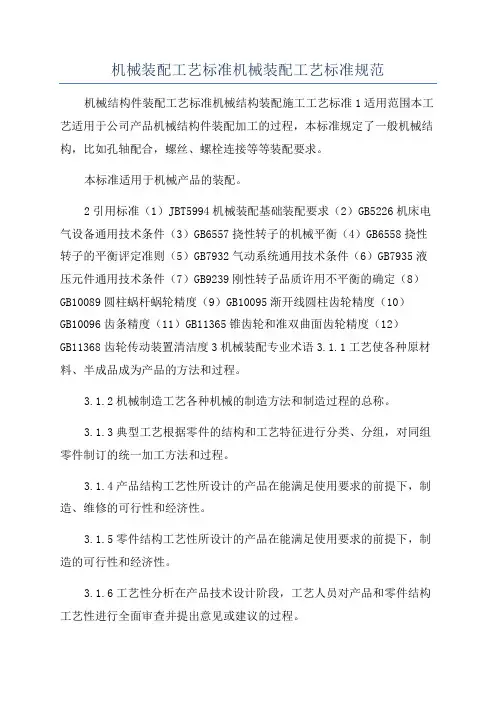

机械装配工艺标准机械装配工艺标准规范机械结构件装配工艺标准机械结构装配施工工艺标准1适用范围本工艺适用于公司产品机械结构件装配加工的过程，本标准规定了一般机械结构，比如孔轴配合，螺丝、螺栓连接等等装配要求。

本标准适用于机械产品的装配。

2引用标准（1）JBT5994机械装配基础装配要求（2）GB5226机床电气设备通用技术条件（3）GB6557挠性转子的机械平衡（4）GB6558挠性转子的平衡评定准则（5）GB7932气动系统通用技术条件（6）GB7935液压元件通用技术条件（7）GB9239刚性转子品质许用不平衡的确定（8）GB10089圆柱蜗杆蜗轮精度（9）GB10095渐开线圆柱齿轮精度（10）GB10096齿条精度（11）GB11365锥齿轮和准双曲面齿轮精度（12）GB11368齿轮传动装置清洁度3机械装配专业术语3.1.1工艺使各种原材料、半成品成为产品的方法和过程。

3.1.2机械制造工艺各种机械的制造方法和制造过程的总称。

3.1.3典型工艺根据零件的结构和工艺特征进行分类、分组，对同组零件制订的统一加工方法和过程。

3.1.4产品结构工艺性所设计的产品在能满足使用要求的前提下，制造、维修的可行性和经济性。

3.1.5零件结构工艺性所设计的产品在能满足使用要求的前提下，制造的可行性和经济性。

3.1.6工艺性分析在产品技术设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。

3.1.7工艺性审查在产品图设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。

3.1.8可加工性在一定生产条件下，材料加工的难易程度。

3.1.9生产过程将原材料转变为成品的全过程.3.1.10工艺过程改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。

3.1.11工艺文件指导工人操作和用于生产、工艺管理等和各种技术文件。

3.1.12工艺方案根据产品设计要求、生产类型和企业的生产能力，提出工艺技术准备工作具体任务和措施的指导性文件。

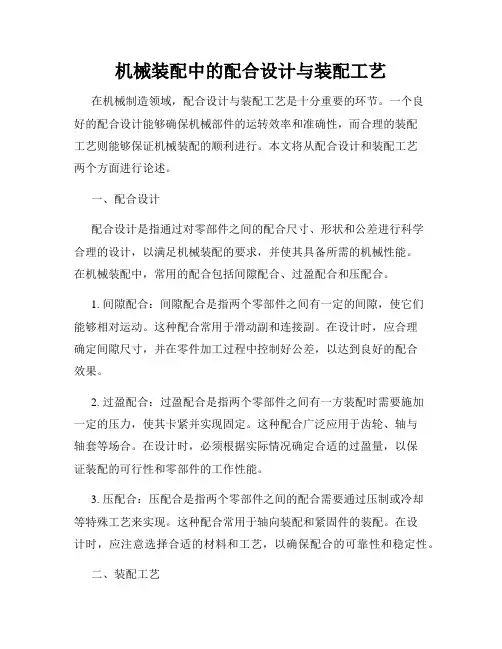

机械装配中的配合设计与装配工艺在机械制造领域，配合设计与装配工艺是十分重要的环节。

一个良好的配合设计能够确保机械部件的运转效率和准确性，而合理的装配工艺则能够保证机械装配的顺利进行。

本文将从配合设计和装配工艺两个方面进行论述。

一、配合设计配合设计是指通过对零部件之间的配合尺寸、形状和公差进行科学合理的设计，以满足机械装配的要求，并使其具备所需的机械性能。

在机械装配中，常用的配合包括间隙配合、过盈配合和压配合。

1. 间隙配合：间隙配合是指两个零部件之间有一定的间隙，使它们能够相对运动。

这种配合常用于滑动副和连接副。

在设计时，应合理确定间隙尺寸，并在零件加工过程中控制好公差，以达到良好的配合效果。

2. 过盈配合：过盈配合是指两个零部件之间有一方装配时需要施加一定的压力，使其卡紧并实现固定。

这种配合广泛应用于齿轮、轴与轴套等场合。

在设计时，必须根据实际情况确定合适的过盈量，以保证装配的可行性和零部件的工作性能。

3. 压配合：压配合是指两个零部件之间的配合需要通过压制或冷却等特殊工艺来实现。

这种配合常用于轴向装配和紧固件的装配。

在设计时，应注意选择合适的材料和工艺，以确保配合的可靠性和稳定性。

二、装配工艺装配工艺是指根据配合设计的要求，采取相应的工艺方法和操作步骤，将零部件按照规定的顺序、方式和要求组装成完整的机械产品的过程。

合理的装配工艺能够提高装配效率，减少装配成本，并保证装配质量。

1. 工艺规程：在进行机械装配前，必须编制详细的工艺规程，明确每个装配工序的操作方法和要点。

工艺规程应包括装配工序、工具设备、操作要领、装配顺序、质量要求等内容，以便操作人员按照规程进行操作。

2. 检查与调整：在装配过程中，应定期进行检查与调整。

对于配合尺寸紧密的零部件，应采用适当的测量工具进行检查，并及时调整配合间隙或过盈量。

只有在配合尺寸满足要求的前提下，才能进行下一步的装配。

3. 润滑与保护：在机械装配中，适当的润滑与保护工作非常重要。

零件的机械加工工艺规程及工艺装备设计机械制造技术基础课程设计指导书目录第一章概述 (03)第二章机械加工工艺规程的制定 (08)第一节零件的分析与毛坯的选择 (09)第二节工艺路线的拟定 (10)第三节工序设计及工艺文件的填写 (13)第三章机床夹具设计 (16)第一节夹具设计的步骤 (16)第二节夹具设计举例 (21)附录一机械制造技术基础课程设计说明书实例 (28)附录二部分相关标准 (63)第一章概述机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本设计能力培养的实践课程；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面应用训练。

机械制造技术基础课程设计，是以机械制造工艺及工艺装备为内容进行的设计。

即以给定的一个中等复杂程度的中小型机械零件为对象，在确定其毛坯制造工艺的基础上，编制其机械加工工艺规程，并对其中某一工序进行机床专用夹具设计。

一、课程设计的目的机械制造技术基础课程设计是为未来从事机械制造技术工作的一次基本应用能力的全面训练。

通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。

在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库。

1、能熟练运用机械制造技术基础课程中的基本理论以及在生产实践中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2、提高结构设计能力。

学生通过夹具设计的训练，应获得根据被加工零件的加工要求，设计出高效、省力、经济合理而能保证加工质量的夹具的能力。

3、学会使用手册、图表及数据库资料。

掌握与本设计有关的各种资料的名称、出处，能够做到熟练运用。

二、课程设计的内容1、课程设计题目。

机械制造技术基础课程设计题目为：XXXX 零件的机械加工工艺规程及工艺装备设计2、课程设计的内容。

第五章机器装配工艺过程设计本章要点：装配方法装配尺寸链装配工艺规程制定自动装配第一节概述一、机器装配：机械装配是按规定的精度和技术要求，将构成机器的零件结合成组件、部件和产品的过程。

装配是机器制造中的后期工作，是决定产品质量的关键环节二、机器装配基本作业：清洗连接校正、调整与配作平衡验收、试验三、机器装配精度：相互位置精度相互运动精度相互配合精度四、装配组织形式第二节装配方法与装配尺寸链一、装配方法：二、装配尺寸链装配尺寸链的建立❑确定封闭环：通常装配尺寸链封闭环就是装配精度要求❑装配尺寸链查找方法：取封闭环两端的零件为起点，沿装配精度要求的位置方向，以装配基准面为联系线索，分别查明装配关系中影响装配精度要求的那些有关零件，直至找到同一基准零件或同一基准表面为止。

所有零件上连接两个装配基准面间的位置尺寸和位置关系，便是装配尺寸链的组成环❑装配尺寸链组成的最短路线（最少环数）原则❑组成装配尺寸链时，应使每个有关零件只有一个尺寸列人装配尺寸链。

相应地，应将直接连接两个装配基准面间的那个位置尺寸或位置关系标注在零件图上❑又称一件一环原则装配尺寸链的完全互换法采用极值算法计算装配尺寸链封闭环公差的分配1）当组成环是标准尺寸时（如轴承宽度，挡圈的厚度等），其公差大小和分布位置为确定值2）某一组成环是不同装配尺寸链公共环时，其公差大小和位置根据对其精度要求最严的那个尺寸链确定3）在确定各待定组成环公差大小时，可根据具体情况选用不同的公差分配方法，如等公差法，等精度法或按实际加工可能性分配法等4）各组成环公差带位置按入体原则标注，但要保留一环作“协调环”，协调环公差带的位置由装配尺寸链确定。

协调环通常选易于制造并可用通用量具测量的尺寸误差补偿调节法在装配时，根据尺寸链中某些组成环误差的方向作定向装配，使各组成环的误差方向合理配置，以达到互相抵消的目的。

这种方法在机床装配中应用较多，如装配机床主轴时，通过调整前后轴承的径向圆跳动方向来控制主轴锥孔的径向跳动；在滚齿机工作台分度蜗轮的装配中，采用调整两者偏心方向来抵消误差，提高装配精度。
