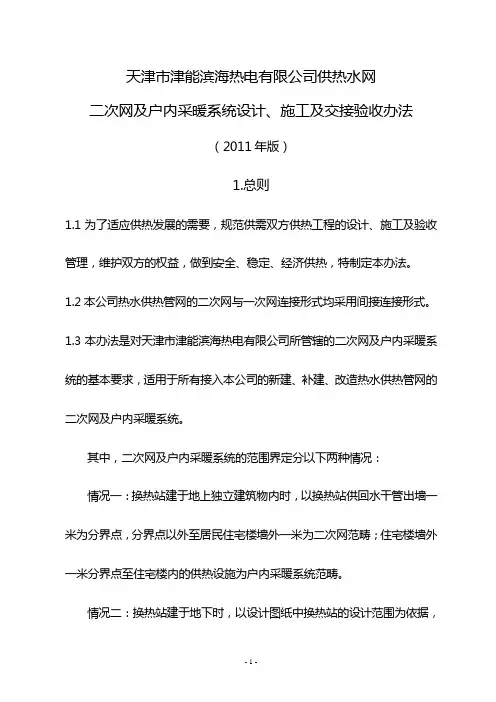

天津市津能滨海热电有限公司供热水网二次网及户内采暖系统设计、施工及交接验收办法（2011年版）1.总则1.1为了适应供热发展的需要，规范供需双方供热工程的设计、施工及验收管理，维护双方的权益，做到安全、稳定、经济供热，特制定本办法。

1.2本公司热水供热管网的二次网与一次网连接形式均采用间接连接形式。

1.3本办法是对天津市津能滨海热电有限公司所管辖的二次网及户内采暖系统的基本要求，适用于所有接入本公司的新建、补建、改造热水供热管网的二次网及户内采暖系统。

其中，二次网及户内采暖系统的范围界定分以下两种情况：情况一：换热站建于地上独立建筑物内时，以换热站供回水干管出墙一米为分界点，分界点以外至居民住宅楼墙外一米为二次网范畴；住宅楼墙外一米分界点至住宅楼内的供热设施为户内采暖系统范畴。

情况二：换热站建于地下时，以设计图纸中换热站的设计范围为依据，设计范围外供回水干管至居民住宅楼外一米为二次网范畴；住宅楼外一米分界点至住宅楼内的供热设施为户内采暖系统范畴。

1.4本规范的编制主要依据以下规范、规程：（1）天津市《集中供热住宅计量供热设计规程》（DB29-26-2008）；（2）天津市《集中供热住宅计量供热施工质量验收规程》（DB29-42-2009）；（3）天津市《低温热水地板辐射供暖技术规程》（DB29-55-2003）；（4）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；（5）《城市热力网设计规范》（CJJ34-2002）；（6）《城镇直埋供热管道工程技术规程》（CJJ/T81-98）；（7）《采暖通风与空气调节设计规范》（GB50019-2003）；（8）《城市供热管网工程施工及验收规范》（CJJ28-2004）；（9）《地下防水工程施工质量及验收规范》(GB50208-2002)；（10）《供热计量技术规程》（JGJ173-2009）；（11）《集中供热宅计量供热热量表应用技术规程》（DB/T29-199-2010）；（12）《户用计量仪表数据传输技术条件》（CJT188-2004）；1.5二次网及户内采暖系统应按照本规定设计、施工，材料的选用及系统形式进行变动时，应有设计部门的设计变更资料，并应经过天津市津能滨海热电有限公司技术管理部门同意。

%%P0.0001010101818108851520202010151515181851518181818152020202020202020202020202020201818202088接市政采暖主管道入口热力小室安装大样图见暖施-220DN20DN2010101510202020201515101818201818181820202018181015202020201818202020202020151510520208接市政采暖主管道588DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN50DN25i=0.003i=0.003DN40DN25i=0.003i=0.003DN40DN32i=0.003i=0.003DN32DN32i=0.003i=0.003DN50DN25i=0.003i=0.003DN50DN25i=0.003i=0.003DN50DN25DN50DN25DN40DN25DN40DN32DN50DN32DN40DN32DN40DN32DN40DN32DN40DN25DN50DN50DN32DN40DN25DN25DN25DN25DN25DN25DN20DN20DN20DN20DN25DN25DN25DN25DN25DN25DN25DN25DN20DN20和远传功能具备数据通讯A1+1/4A1+1/4A1+1/4三层采暖平面图采暖设计说明1Δt=44.5%%DC个DN50DN3278SC(WS)TZY2-100/5-8散热器通风器个APB15-3-127922建设地点为。本工程为多层公共建筑。一层为办公、餐厅及厕所等，二

阀门安装前应作强度和严密性试验，强度试验压 力为公称压力的1.5倍；严密性试验压力为公称 压力的1.1倍
闸阀 闸阀沿通路中心线的垂直方向移动的阀门， 在管路中主要起切断作用。一般适用于管径 DN≥50mm
截止阀 阀瓣沿阀座中心线移动的阀门。一般用 于管径DN≤200mm以下的管道，安装有方向性
3、干管安装
室内供暖干管的安装程序：定位→画线→安装 支架→管道就位→对口连接→找好坡度→固定管道
管道支架安装要求
位置准确，埋设平整牢固 与管道接触紧密，固定牢靠 与无热伸长管道的吊架、吊杆应垂直安装；有 热伸长管道的吊架、吊杆应向热膨胀的反方向偏 移 固定在建筑结构上的管道支、吊架不得影响结 构的安全 管道支架的数量和位置可根据设计要求确定， 若设计无具体要求按施工规范的有关规定执行
埋入式支架安装 焊接式支架安装 膨胀螺栓安装支架 抱箍法安装支架 射钉法零件或设备中心之间（轴）的尺寸
❖安装长度
零件或设备中心之间的有效长度
❖加工长度
管子下料所需的实际尺寸
第2节 室内供热管道安装
❖室内供热管道安装技术要求
室内供暖系统中所用材料及设备的规格、型号均 应符合设计要求，满足规范 热水供暖管道及汽水同向流动的蒸汽和凝结水管 道，坡度应为0.003，不得小于0.002；汽水逆向流 动的蒸汽管道，坡度不应小于0.005。散热器的支 管坡度应为1%，坡向应利于排气和泄水 管道穿墙壁和楼板时，宜设置金属或塑料套管。 套管与管道的间隙用阻燃密实材料填实
按设计要求和水箱间内的实际配管位置，在水箱 上开管道接口，焊上加强板和管箍。安装上内外 人梯(水箱高度≥1500mm时，应设外人梯，水箱 高度≥1800mm时，应设内人梯)。加上管堵，灌 水试验，合格后对施焊部位加刷防锈漆

1.系统形式
•39
2. 住 宅 地 热 辐 射 构 造
•40
3.地热辐射采暖地面构造
•41
4.采暖管敷设形式
•42
5.地热采暖主要材料
• 1）管材：交联聚乙烯（PE-X）管、耐热聚乙烯 （PE-RT）管、铝塑复合（XPAP）管、聚丙烯 （PP-R）管、聚丁烯（PB）管等。
• 2）附件：集水器、分水器、热表、阀门、管道连 接件、过滤器、自控元件等。
•2
3-1 采暖系统安装
• 采暖系统构成：管道、散热设备、附属装置等。 • 管道：总立管、干管、立管、支管。 • 散热设备：散热器 • 附属装置：阀门、补偿器、排气装置等。
•3
安装程序（任选一） 1.散热器 干管 立管 支管 2.干管 立管 散热器 支管 3.散热器 立管 支管
干管
安装基准:以水平线(50线),铅垂线等为准。
• 室内供暖系统（采暖系统）
•
室内供暖系统主要是指室内的供回水管道、管路上的排气阀、伸缩器、
阀件、散热设备及室内地沟等。
•1
• 供暖系统的分类
• 按照热媒的不同可以分为：热水供暖系统、蒸汽 供暖系统、热风采暖系统；
• 按照热源的不同又分为：热电厂供暖、区域锅炉 房供暖、集中供暖等三大类。
• 按热煤温度的不同，热水供暖系统可分为低温供 暖系统(供水温度t<100℃)和高温供暖系统（供水 温度t≥100℃）。室内热水供暖系统大多采用低温 水供暖，设计供回水温度采用95℃/70℃，高温水 供暖宜在生产厂房中使用。
•4
附：采暖识图
• 一、 采暖施工图一般规定
• 1.线型： 基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、 0.7 mm、1.0 mm。执行《暖通空调制图标准》(GB/T 50114—2001) 。室外供热管网按《供热工程制图标准》 （CJJ/T 78—97）执行。
