实验四 IIR 数字滤波器的设计及网络结构一、实验目的1．了解IIR 数字滤波器的网络结构。

2.掌握模拟滤波器、IIR 数字滤波器的设计原理和步骤。

3．学习编写数字滤波器的设计程序的方法。

二、实验内容数字滤波器：是数字信号处理技术的重要内容。

它的主要功能是对数字信号进行处理，保留数字信号中的有用成分，去除信号中的无用成分。

1．数字滤波器的分类滤波器的种类很多，分类方法也不同。

（1）按处理的信号划分：模拟滤波器、数字滤波器 （2）按频域特性划分；低通、高通、带通、带阻。

（3）按时域特性划分：FIR 、IIR2．IIR 数字滤波器的传递函数及特点数字滤波器是具有一定传输特性的数字信号处理装置。

它的输入和输出均为离散的数字信号，借助数字器件或一定的数值计算方法，对输入信号进行处理，改变输入信号的波形或频谱，达到保留信号中有用成分去除无用成分的目的。

如果加上A/D 、D/A 转换，则可以用于处理模拟信号。

设IIR 滤波器的输入序列为x(n)，则IIR 滤波器的输入序列x(n)与输出序列y(n)之间的关系可以用下面的方程式表示：1()()()M Ni j i j y n b x n i a y n j ===-+-∑∑（5-1）其中，j a 和i b 是滤波器的系数，其中j a 中至少有一个非零。

与之相对应的差分方程为：10111....()()()1....MM NN b b z b z Y z H Z X z a z a z ----++==++ （5-2）由传递函数可以发现无限长单位冲激响应滤波器有如下特点： （1） 单位冲激响应h(n)是无限长的。

（2） 系统传递函数H(z)在有限z 平面上有极点存在。

（3） 结构上存在着输出到输入的反馈，也就是结构上是递归型的。

3．IIR 滤波器的结构IIR 滤波器包括直接型、级联型和并联型三种结构：① 直接型：优点是简单、直观。

但由于系数bm 、a k 与零、极点对应关系不明显，一个bm 或a k 的改变会影响H(z)所有零点或极点的分布，所以一方面，bm 、a k 对滤波器性能的控制关系不直接，调整困难；另一方面，零、极点分布对系数变化的灵敏度高，对有限字长效应敏感，易引起不稳定现象和较大误差。

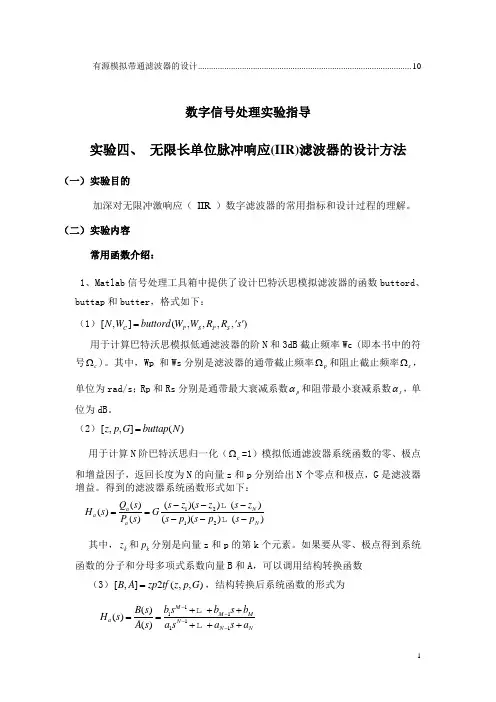

有源模拟带通滤波器的设计 (10)数字信号处理实验指导实验四、 无限长单位脉冲响应(IIR)滤波器的设计方法（一） 实验目的加深对无限冲激响应（ IIR ）数字滤波器的常用指标和设计过程的理解。

（二） 实验内容常用函数介绍：1、Matlab 信号处理工具箱中提供了设计巴特沃思模拟滤波器的函数buttord 、buttap 和butter ，格式如下：（1）[,](,,,,C P S P S N W buttord W W R R s ='')用于计算巴特沃思模拟低通滤波器的阶N 和3dB 截止频率Wc (即本书中的符号c Ω)。

其中，Wp 和Ws 分别是滤波器的通带截止频率p Ω和阻止截止频率s Ω，单位为rad/s ；Rp 和Rs 分别是通带最大衰减系数p α和阻带最小衰减系数s α，单位为dB 。

（2）[,,]()z p G buttap N =用于计算N 阶巴特沃思归一化（c Ω=1）模拟低通滤波器系统函数的零、极点和增益因子，返回长度为N 的向量z 和p 分别给出N 个零点和极点，G 是滤波器增益。

得到的滤波器系统函数形式如下：1212()()()()()()()()()a N a a N Q s s z s z s z H s G P s s p s p s p ---==--- 其中，k z 和k p 分别是向量z 和p 的第k 个元素。

如果要从零、极点得到系统函数的分子和分母多项式系数向量B 和A ，可以调用结构转换函数（3）[,]2(,,)B A zp tf z p G =，结构转换后系统函数的形式为111111()()()M M M a N N Nb s b s b B s H s A s a s a s a ----+++==+++其中，M 是向量B 的长度，N 是向量A 的长度，k k b a 和分别是向量B 和A 的第k 个元素。

（3）[,](,,,)C B A butter N W ftype s =''''用于计算巴特沃思模拟滤波器系统函数中分子和分母多项式系数向量B 和A ，其中N 和C W 分别是滤波器的阶和3dB 截止频率c Ω，返回向量B 和A 中的元素k a 和k b 分别是上面的()a H s 表示式中的分母和分子系数。

实验四无限长单位脉冲响应滤波器设计一、实验目的1.掌握双线性变换法及脉冲响应不变法设计IIR数字滤波器的具体设计方法及其原理，熟悉用双线性变换法及脉冲响应不变法设计低通、高通和带通IIR数字滤波器的计算机编程。

2.观察双线性变换及脉冲响应不变法设计的滤波器的频率特性，了解双线性变换法及脉冲响应不变法的特点。

3.熟悉巴特沃思滤波器、切比雪夫滤波器和椭圆滤波器的频率特性。

二、实验原理(1)实验中有关变量的定义：fc通带边界频率，fr阻带边界频率，tao通带波动，at 最小阻带衰减，fs采样频率，t采样周期。

(2)设计一个数字滤波器一般包括以下两步：a.按照任务要求，确定滤波器性能指标b.用一个因果稳定的离散时不变系统的系统函数去逼近这一性能要求(3)数字滤波器的实现：对于IIR滤波器，其逼近问题就是寻找滤波器的各项系数，使其系统函数逼近一个所要求的特性。

先设计一个合适的模拟滤波器，然后变换成满足约定指标的数字滤波器。

用双线形变换法设计IIR数字滤波器的过程：a.将设计性能指标中的关键频率点进行“预畸”b.利用“预畸”得到的频率点设计一个模拟滤波器。

c.双线形变换，确定系统函数三、实验内容1、设计一切比雪夫高通滤波器，性能指标如下：通带边界频率f c=0.4kHz，通带波动δ=0.5dB，阻带边界频率f r=0.3kHz，阻带最小衰减At=20dB，采样频率f s=1000Hz，观察其通带波动和阻带衰减是否满足要求。

（绘制对数幅度谱）2、设计一巴特沃思低通滤波器，性能指标如下：通带边界频率f c=0.4kHz，通带波动δ=1dB，阻带边界频率f r=0.6kHz，阻带最小衰减At=40dB，采样频率f s=2000Hz，分别用脉冲响应不变法和双线性变换法进行设计，比较两种方法的优缺点。

（绘制线性幅度谱）3、用双线性变换法设计巴特沃思、切比雪夫和椭圆低通滤波器，其性能指标如下：通带边界频率f c=1.8kHz，通带波动δ≤1dB，阻带边界频率f r=2.6kHz，阻带最小衰减A t≥50dB，采样频率f s=8kHz。

无限长单位脉冲响应IIR 滤波器的设计一．设计目的1．掌握数字滤波器的设计过程；2．了解IIR 的原理和特性；3．熟悉设计IIR 数字滤波器的原理和方法；4．学习IIR 滤波器的DSP 实现原理；5．学习使用CCS 的波形观察窗口观察输入/输出信号波形和频谱变化情况。

二．设计内容1．通过MATLAB 来设计一个低通滤波器，对它进行模拟仿真确定IIR 滤波器系数。

2．用DSP 汇编语言及C 语言进行编程，实现IIR 运算，对产生的合成信号，滤除信号中高频成分，观察滤波前后的波形变化。

三．设计原理IIR 滤波器与FIR 滤波器相比具有相位特性差的特点，但它的结构简单，运算量小，具有经济高效的特点，并且可以用较少的阶数获得很高的选择性，因此也得到了广泛的应用。

IIR 数字滤波器系统的传递函数为：H(z)= NN N N z a z a z b z b b z X z Y ----+⋯⋯+++⋯⋯++=111101)()( 它具有N 个极点和N 个零点，如果任何一个极点在单位圆外，则系统不稳定。

如果系数a j （j=1，… ，N ）全部为0，则滤波器变成非递归的FIR滤波器，系统总是稳定的。

对于IIR滤波器，有系数量化敏感的缺点。

由于系统对序列施加的算法是由加法、乘法和延时的基本运算的组合，所以可以用不同结构的数字滤波器来实现而不影响系统总的传输函数。

四．MATLAB设计IIR滤波器的方法我们所用滤波器设计方法为巴特沃夫Butterworth滤波器设计和切比雪夫Chebyshev滤波器设计。

MATLAB的butter函数可以设计低通、带通、高通和带阻数字滤波器，其特征可以使通带内的幅度响应最大限度的平坦，但会损失截止频率处的下降斜度，使幅度响应衰减较慢，因此butter函数主要用于设计通带平坦的数字滤波器。

如果期望幅度响应下降斜度大，衰减快，可以使用Elliptic(椭圆)或Chebyshev(切比雪夫)滤波器。

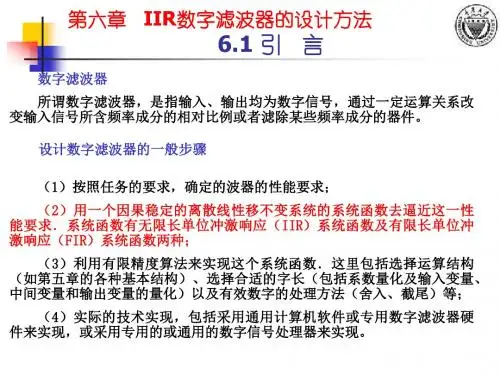

第五章 数字滤波器5-3 无限长单位脉冲响应数字滤波器设计一、概述数字滤波器从实现的网络结构或者从单位脉冲响应分类，可以分成无限脉冲响应(IIR)滤波器和有限脉冲响应(FIR)滤波器。

它们的系统函数分别为：理想低通、高通、带通、带阻滤波器幅度特性2 数字滤波器的技术要求我们通常用的数字滤波器一般属于选频滤波器。

假设数字滤波器的传输函数H(e j ω)用下式表示：通带内和阻带内允许的衰减一般用dB 数表示，通带内允许的最大衰减用αp 表示，阻带内允许的最小衰减用αs 表示，αp 和αs 分别定义为：011()1()()Mrr r Nk kk N nn b z H z a z H z h n z -=-=--==+=∑∑∑)(e j ωH )(e j ωH )(e j ωH )(e j ωH 0低通0高通0带通0带阻ωωωωπ-π2-π2-π2-π-π-π-π-ππππ2π2π2π2()()()j j j H e H e e ωωωΩ=00()20lg ()()20lg()psj p j j s j H e dBH e H e dBH e ωωαα==如将|H(ej0)|归一化为1，则表示成：3. 数字滤波器设计方法概述IIR 滤波器和FIR 滤波器的设计方法是很不相同的。

IIR 滤波器设计方法有两类，经常用的一类设计方法是借助于模拟滤波器的设计方法进行的。

其设计步骤是：先设计模拟滤波器得到传输函数Ha(s)，然后将Ha(s)按某种方法转换成数字滤波器的系统函数H(z)。

二、模拟滤波器的设计模拟滤波器的理论和设计方法已发展得相当成熟，且有若干典型的模拟滤波器供我们选择，如巴特沃斯(Butterworth)滤波器、切比雪夫(Chebyshev)滤波器、椭圆(Cauer)滤波器、贝塞尔(Bessel)滤波器等，这些滤波器都有严格的设计公式、现成的曲线和图表供设计人员使用。

图5-21理想滤波器的幅频特性1.模拟低通滤波器的设计指标及逼近方法模拟低通滤波器的设计指标有αp, Ωp,αs 和Ωs 。

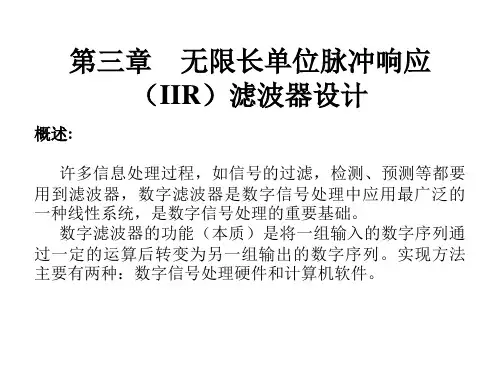

第5章 无限长单位脉冲响应（IIR ） 数字滤波器的设计方法5.1 基本概念5.1.1 选频滤波器的分类可分为低通、高通、带通、带阻和全通满足奈奎斯特采样定理时，信号的频率特性只能限带于|ω|<π的范围。

5.1.2 滤波器的技术指标在通带内，幅度响应以最大误差±δ1逼近于1，即1111 δδωω+<≤-≤）（jw P e H在阻带内，幅度响应以误差小于δ2而逼近于零，即2 ,δπωω≤≤≤）（jw S e H1)()ωj e H (π1 δ阻带过渡带ωπ2 δ通带11δ+11δ-sw p wN 为奇数时实轴上有极点，N 为偶数时实轴上没有极点。

要称为稳定的滤波器)s (H a 表示为：∏=-Ω=Nk k N Ca )s s ()s (H 1方法2:,s s p A A P 、、由模拟ΩΩc ,Ω→N c ,Ω→N⎥⎥⎦⎤⎢⎢⎣⎡ΩΩ+=Ω-Ω=ΩNa P j H A 2c p 2p )(11lg 10)(lg 10 －＝在 ⎥⎦⎤⎢⎣⎡ΩΩ+=Ω-Ω=ΩN a P j H A 2c S 2S )(11lg 10)(lg 10 －＝在 ⎥⎥⎦⎤⎢⎢⎣⎡ΩΩ--=)(lg 2])110()110(lg[s p 1010sp A A N NA sc s 210110-Ω=Ω（通带指标改善）或 NA Pc P 210110-Ω=Ω（阻带指标改善）方法3: )()(s H s H a aN →NN N aN ss a s a s a s H ++++=--1122111)( caN a s s s H s H Ω'=→)()( 例 1 导出三阶巴特沃思模拟低通滤波器的系统函数， 设Ωc ＝2 rad/s 。

解 幅度平方函数是62)2/(11|)(|Ω+=Ωj H 令Ω2=-s 2即s =j Ω，则有)2/(11)()(66s s H s H a a -=-π⎥⎦⎤⎢⎣⎡-+=612212k j k es k =1, 2, …, 6会产生频率混叠，适合低通、带通滤波器的设计，不适合高通、带阻滤波器的设计。
