【参考版】压电薄膜的特性、制备和应用总结分析

压电薄膜材料与器件制备技术一、压电薄膜材料的概述压电薄膜材料是指具有压电效应的薄膜材料，其特点是在外加电场或机械应力下产生形变或反之，即使在微小应变下也能产生大的电荷或电场。

常见的压电薄膜材料有PZT、AlN、ZnO等。

二、压电薄膜器件制备技术1. 压电薄膜制备技术(1) 溅射法：将靶材置于真空室中，通过氩气等惰性气体离子轰击靶材表面，使得靶材表面原子被剥离并沉积在基片上形成压电薄膜。

(2) 溶胶-凝胶法：将金属离子与有机物形成络合物后，在加热过程中逐渐失去溶剂和有机物，形成纳米级粒子，并在基片上形成压电薄膜。

(3) 化学气相沉积法：通过化学反应沉积出具有良好结晶性的压电陶瓷晶体，并在基片上形成良好的压电薄膜。

2. 压电薄膜器件制备技术(1) 压电传感器：将压电薄膜固定在弹性体上，当受到外力作用时，弹性体会发生形变，从而使得压电薄膜产生电荷或电场变化，实现对外力的检测。

(2) 压电陶瓷换能器：将压电陶瓷片固定在机械结构上，当施加外力时，陶瓷片会发生形变，从而产生振动或声波。

(3) 压电马达：将压电陶瓷片与机械结构相连，在施加交流电场的情况下，使得陶瓷片产生振动，并通过机械结构转换为旋转运动。

三、压电薄膜材料与器件应用领域1. 传感领域：利用压电传感器检测温度、气体、液体等物理量。

2. 能量转换领域：利用压电陶瓷换能器将机械能转化为声波或振动能。

3. 运动控制领域：利用压电马达实现精密定位和微型运动控制。

4. 生物医疗领域：利用压电薄膜制备超声探头、人工耳蜗等医疗器械。

四、压电薄膜材料与器件的未来发展趋势1. 高性能化：发展高性能压电材料，提高其压电效应、稳定性和可靠性。

2. 微型化：将压电薄膜材料与微纳加工技术相结合，实现微型化器件的制备。

3. 多功能化：将多种功能集成在一起，实现多功能化的压电器件。

4. 智能化：利用新型材料、新型结构和智能控制技术，实现智能化的压电器件。

五、总结随着科技的不断进步，压电薄膜材料与器件在各个领域得到了广泛应用。

薄膜制备实训总结一、实训背景薄膜制备是一种常见的表面加工技术，通过将固态材料转化为薄膜状，可以改善材料的性质和功能。

为了更好地掌握薄膜制备技术，我参加了一次实训，通过实际操作和实验结果的分析，使我对薄膜制备有了更深入的了解。

二、实训过程本次实训主要包括了四个步骤：准备材料，薄膜制备，薄膜表征和薄膜应用。

2.1 准备材料在进行薄膜制备之前，首先需要准备好所需的原材料和实验设备。

我们选择了聚合物材料作为制备薄膜的基础材料，同时还需要一些辅助材料和化学试剂。

此外，我们还需要一些仪器设备，如电子天平、旋涂机等。

2.2 薄膜制备在薄膜制备的过程中，我们采用了旋涂法。

首先，我们将聚合物溶液滴在玻璃基板上，并利用旋涂机将溶液均匀涂布在基板表面。

然后，我们将涂布后的基板放入烘箱中进行烘烤，使溶液中的溶剂挥发掉，从而形成了薄膜。

2.3 薄膜表征制备完成的薄膜需要进行表征，以了解其性质和结构。

我们使用了透射电子显微镜（TEM）对薄膜进行形貌观察，利用X射线衍射（XRD）对薄膜的结构进行分析，同时还使用了表面粗糙度测试仪对薄膜的表面粗糙度进行测量。

2.4 薄膜应用在实训的最后一步，我们研究了薄膜的应用领域。

薄膜在各个领域都有广泛的应用，比如太阳能电池板、液晶显示屏等。

我们选择了几个比较热门的应用领域进行研究，并进行了实验验证。

三、实训收获通过这次薄膜制备的实训，我不仅了解了薄膜制备的基本原理和步骤，还学会了操作旋涂机和使用相关仪器设备。

通过实际操作和实验结果的分析，我更加深入地了解了薄膜的结构与性质的关系，对薄膜的应用也有了更深入的了解。

同时，实训过程中也暴露了我在操作技巧和数据分析方面的不足之处，这也为我今后的学习和进一步提高提供了指导。

通过与同学的合作讨论和老师的指导，我不仅加深了对薄膜制备的理解，还提高了实验操作的熟练度。

四、实训反思本次薄膜制备实训给我提供了一个很好的学习机会，但是由于实训时间较短，仅能进行简单的薄膜制备和分析，难以覆盖所有的细节。

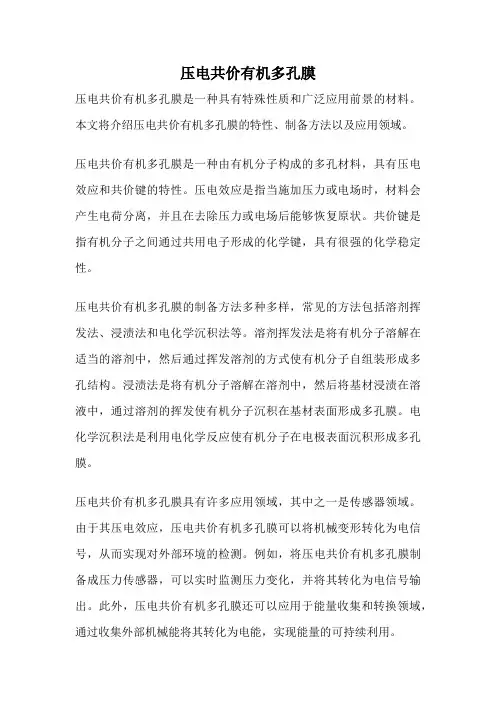

压电共价有机多孔膜压电共价有机多孔膜是一种具有特殊性质和广泛应用前景的材料。

本文将介绍压电共价有机多孔膜的特性、制备方法以及应用领域。

压电共价有机多孔膜是一种由有机分子构成的多孔材料，具有压电效应和共价键的特性。

压电效应是指当施加压力或电场时，材料会产生电荷分离，并且在去除压力或电场后能够恢复原状。

共价键是指有机分子之间通过共用电子形成的化学键，具有很强的化学稳定性。

压电共价有机多孔膜的制备方法多种多样，常见的方法包括溶剂挥发法、浸渍法和电化学沉积法等。

溶剂挥发法是将有机分子溶解在适当的溶剂中，然后通过挥发溶剂的方式使有机分子自组装形成多孔结构。

浸渍法是将有机分子溶解在溶剂中，然后将基材浸渍在溶液中，通过溶剂的挥发使有机分子沉积在基材表面形成多孔膜。

电化学沉积法是利用电化学反应使有机分子在电极表面沉积形成多孔膜。

压电共价有机多孔膜具有许多应用领域，其中之一是传感器领域。

由于其压电效应，压电共价有机多孔膜可以将机械变形转化为电信号，从而实现对外部环境的检测。

例如，将压电共价有机多孔膜制备成压力传感器，可以实时监测压力变化，并将其转化为电信号输出。

此外，压电共价有机多孔膜还可以应用于能量收集和转换领域，通过收集外部机械能将其转化为电能，实现能量的可持续利用。

另一个应用领域是催化剂领域。

压电共价有机多孔膜由于具有高度有序的多孔结构和较大的比表面积，可以作为催化剂的载体，提高催化反应的效率。

例如，将催化剂与压电共价有机多孔膜相结合，可以提高对某种化学反应物的选择性和催化活性。

压电共价有机多孔膜还可以应用于声学装置、微流控芯片等领域。

由于其具有良好的力学性能和化学稳定性，压电共价有机多孔膜可以作为声学装置的振动膜片，实现声波的传输和转换。

在微流控芯片中，压电共价有机多孔膜可以作为微泵和微阀的关键组件，控制微流体的流动。

压电共价有机多孔膜是一种具有特殊性质和广泛应用前景的材料。

通过合适的制备方法可以获得具有压电效应和共价键的多孔膜结构。

压电薄膜材料的性能与性能特点压电材料是实现机械能与电能相互转换的功能材料，它的发展有着十分悠久的历史。

自19世纪80年代从CURIE 兄弟在石英晶体上发现了压电效应后，压电材料开始引起人们的广泛注意，随着研究深入，不断涌现出大量的压电材料，如压电功能陶瓷材料、压电薄膜、压电复合材料等。

这些材料有着十分广泛的用途，在电、磁、声、光、热、湿、气、力等功能转换器件中发挥着重要的作用。

PVDF压电薄膜PVDF压电薄膜即聚偏氟乙烯压电薄膜，在1969年，日本人发现了高分子材料聚偏氟乙烯（polyvinylidene fluoride polymer) 简称PVDF，具有极强的压电效应。

PVDF薄膜主要有二种晶型即α型和β型，α型晶体不具有压电性，但PVDF膜经滚延拉伸后，原来薄膜中的α型晶体变成β型晶体结构。

拉伸极化后的PVDF 薄膜在承受一定方向的外力或变形时，材料的极化面就会产生一定的电荷，即压电效应。

与压电陶瓷和压电晶体相比，压电薄膜主要有以下优点：（1）质量轻，它的密度只有常用的压电陶瓷PZT的四分之一，粘贴在被测物体上对原结构几乎不产生影响，高弹性柔顺性，可以加工成特定形状可以与任意被测表面完全贴合，机械强度高，抗冲击；（2）高电压输出，在同样受力条件下，输出电压比压电陶瓷高10倍；（3）高介电强度，可以耐受强电场的作用（75V/um），此时大部分压电陶瓷已经退极化了；（4）声阻抗低，仅为压电陶瓷PZT的十分之一，与水、人体组织以及粘胶体相接近；（5）频响宽，从10-3Hz到109均能转换机电效应，而且振动模式单纯。

因此在力学中可以测量应力和应变，在振动中可以制作加速度计和振动模态传感器，在声学上可以制作声辐射模态传感器和超声换能器以及用在主动控制中，在机器人研究中可以。

压电薄膜传感器工作原理以及应用压电薄膜拥有独一无二的特性，作为一种动态应变传感器，非常适合应用于人体皮肤表面或植入人体内部的生命信号监测。

一些薄膜元件灵敏到足以隔着外套探测出人体脉搏。

本文将着重介绍几种压电薄膜在生命特征监护方面的典型应用。

工作原理当你拉伸或弯曲一片压电聚偏氟乙烯PVDF高分子膜（压电薄膜），薄膜上下电极表面之间就会产生一个电信号（电荷或电压），并且同拉伸或弯曲的形变成比例。

一般的压电材料都对压力敏感，但对于压电薄膜来说，在纵向施加一个很小的力时，横向上会产生很大的应力，而如果对薄膜大面积施加同样的力时，产生的应力会小很多。

因此，压电薄膜对动态应力非常敏感，28μm厚的PVDF的灵敏度典型值为10~15mV/微应变（长度的百万分率变化）。

使用‘动态应力’这个术语是因为形变产生的电荷会从与薄膜连接的电路流失，所以压电薄膜并不能探测静态应力。

当需要探测不同水平的预应力时，这反而成为压电薄膜的优势所在。

薄膜只感受到应力的变化量，最低响应频率可达0.1Hz。

压电薄膜传感器简介压电薄膜传感器拥有独一无二的特性，作为一种动态应变传感器，非常适合应用于人体皮肤表面或植入人体内部的生命信号监测。

一些薄膜元件灵敏到足以隔着外套探测出人体脉搏。

工采网将着重介绍几种压电薄膜在生命特征监护方面的典型应用。

压电薄膜传感器工作原理当你拉伸或弯曲一片压电聚偏氟乙烯PVDF高分子膜（压电薄膜），薄膜上下电极表面之间就会产生一个电信号（电荷或电压），并且同拉伸或弯曲的形变成比例。

一般的压电材料都对压力敏感，但对于压电薄膜来说，在纵向施加一个很小的力时，横向上会产生很大的应力，而如果对薄膜大面积施加同样的力时，产生的应力会小很多。

因此，压电薄膜对动态应力非常敏感，28μm厚的PVDF的灵敏度典型值为10~15mV/微应变（长度的百万分率变化）。

使用‘动态应力’这个术语是因为形变产生的电荷会从与薄膜连接的电路流失，所以压电薄膜并不能探测静态应力。

压电薄膜的特性、制备和应用总结分析一、PVDF压电薄膜的概念二、压电薄膜材料的性能三、压电薄膜的制备方法四、压电薄膜材料的应用一、PVDF压电薄膜的概压电材料是实现机械能与电能相互转换的功能材料，它的发展有着十分悠久的历史。

自19世纪80年代从CURIE兄弟在石英晶体上发现了压电效应后，压电材料开始引起人们的广泛注意，随着研究深入，不断涌现出大量的压电材料，如压电功能陶瓷材料、压电薄膜、压电复合材料等。

这些材料有着十分广泛的用途，在电、磁、声、光、热、湿、气、力等功能转换器件中发挥着重要的作用。

PVDF压电薄膜PVDF压电薄膜即聚偏氟乙烯压电薄膜，在1969年，日本人发现了高分子材料聚偏氟乙烯（polPvinPlidenefluoridepolPmer)简称PVDF，具有极强的压电效应。

PVDF薄膜主要有二种晶型即α型和β型，α型晶体不具有压电性，但PVDF膜经滚延拉伸后，原来薄膜中的α型晶体变成β型晶体结构。

拉伸极化后的PVDF薄膜在承受一定方向的外力或变形时，材料的极化面就会产生一定的电荷，即压电效应。

与压电陶瓷和压电晶体相比，压电薄膜主要有以下优点：（1）质量轻，它的密度只有常用的压电陶瓷PZT的四分之一，粘贴在被测物体上对原结构几乎不产生影响，高弹性柔顺性，可以加工成特定形状可以与任意被测表面完全贴合，机械强度高，抗冲击；（2）高电压输出，在同样受力条件下，输出电压比压电陶瓷高10倍；（3）高介电强度，可以耐受强电场的作用（75V/um），此时大部分压电陶瓷已经退极化了；（4）声阻抗低，仅为压电陶瓷PZT的十分之一，与水、人体组织以及粘胶体相接近；（5）频响宽，从10-3Hz到109均能转换机电效应，而且振动模式单纯。

因此在力学中可以测量应力和应变，在振动中可以制作加速度计和振动模态传感器，在声学上可以制作声辐射模态传感器和超声换能器以及用在主动控制中，在机器人研究中可以用作触觉传感器，在医和车辆重量测量上也有应用，目前对薄膜材料的研究正在向多种类、高性能、新工艺等方向发展，其基础研究也向分子层次、原子层次、纳米层次、介观结构等方向深入，因而功能薄膜材料的研究具有重大意义。

第1篇一、实验目的1. 了解压电厚膜的结构、特性及工作原理。

2. 掌握压电厚膜的制作方法及其在传感器中的应用。

3. 通过实验验证压电厚膜的性能，为后续研究提供数据支持。

二、实验原理压电厚膜是一种利用压电材料制成的传感器或驱动器，其厚度介于薄膜和块材之间。

压电厚膜具有灵敏度高、驱动能力强、可加工性强等优势，广泛应用于医学成像、海洋监测、工业控制等领域。

压电厚膜的制作过程主要包括以下步骤：1. 选择合适的压电材料，如PZT（钛酸锆）等。

2. 将压电材料制备成薄膜，通过物理或化学方法在基底上形成压电层。

3. 通过光刻、刻蚀等工艺在压电层上形成所需的电极图案。

4. 将压电层与电极图案连接，形成完整的压电厚膜。

压电厚膜的工作原理基于压电效应，即当压电材料受到机械应力时，其内部会产生电荷，从而实现机械能和电能的相互转换。

三、实验仪器与材料1. 实验仪器：半导体光刻机、刻蚀机、镀膜机、探针台、数字多用表、示波器等。

2. 实验材料：PZT压电材料、基底材料（如Si、SiO2等）、光刻胶、腐蚀液等。

四、实验步骤1. 准备压电材料：将PZT压电材料制备成薄膜，厚度约为10μm。

2. 光刻工艺：在基底上涂覆光刻胶，干燥后进行光刻，形成所需的电极图案。

3. 刻蚀工艺：将光刻胶及未暴露的压电层刻蚀掉，形成完整的压电层。

4. 电极制备：在压电层上制备电极，可采用溅射、蒸发等方法。

5. 压电厚膜测试：将制备好的压电厚膜固定在探针台上，通过数字多用表测量其电容、电阻等参数，并通过示波器观察其输出波形。

6. 传感器性能测试：将压电厚膜应用于振动传感器，测试其在不同频率、振幅下的灵敏度。

五、实验结果与分析1. 压电厚膜电容测试结果：电容随频率变化呈线性关系，频率越高，电容越小。

2. 压电厚膜电阻测试结果：电阻随频率变化呈非线性关系，频率越高，电阻越小。

3. 压电厚膜输出波形：输出波形随输入信号频率和振幅的变化而变化，验证了压电厚膜的工作原理。

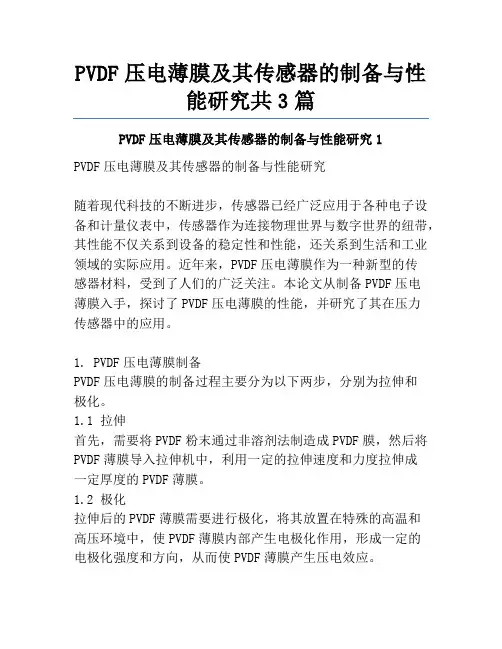

PVDF压电薄膜及其传感器的制备与性能研究共3篇PVDF压电薄膜及其传感器的制备与性能研究1PVDF压电薄膜及其传感器的制备与性能研究随着现代科技的不断进步，传感器已经广泛应用于各种电子设备和计量仪表中，传感器作为连接物理世界与数字世界的纽带，其性能不仅关系到设备的稳定性和性能，还关系到生活和工业领域的实际应用。

近年来，PVDF压电薄膜作为一种新型的传感器材料，受到了人们的广泛关注。

本论文从制备PVDF压电薄膜入手，探讨了PVDF压电薄膜的性能，并研究了其在压力传感器中的应用。

1. PVDF压电薄膜制备PVDF压电薄膜的制备过程主要分为以下两步，分别为拉伸和极化。

1.1 拉伸首先，需要将PVDF粉末通过非溶剂法制造成PVDF膜，然后将PVDF薄膜导入拉伸机中，利用一定的拉伸速度和力度拉伸成一定厚度的PVDF薄膜。

1.2 极化拉伸后的PVDF薄膜需要进行极化，将其放置在特殊的高温和高压环境中，使PVDF薄膜内部产生电极化作用，形成一定的电极化强度和方向，从而使PVDF薄膜产生压电效应。

2. PVDF压电薄膜性能PVDF压电薄膜的优点在于其具有极好的压电性能，也就是说，当其受到压力时，会产生一定的电荷输出。

此外，PVDF压电薄膜还具有极高的机械强度和稳定性，能够抵御一定的气氛和温度变化，并适用于多种环境条件。

此外，当PVDF压电薄膜与电荷放电器和电流放大器相连接时，可以将PVDF的输出信号放大和处理，以输出更具意义的信息。

3. PVDF压力传感器应用PVDF压电薄膜在压力传感器中的应用越来越广泛。

利用PVDF压电薄膜的压电效应，可以制作出一款高精度的压力传感器，可以独立地感知机械压力、机械挤压等多种变化。

此外，PVDF 压电薄膜在测量生物信号、声音、震动等方面也有广泛的应用，是一种具有广泛应用前景的新型传感器材料。

总之，PVDF压电薄膜是一种非常重要的材料，有着极佳的压电性能和稳定性能，能够被广泛应用于传感器和其他电子元器件中。

mems压电薄膜标题：mems压电薄膜技术应用及发展前景分析引言MEMS（Micro-Electro-Mechanical Systems）压电薄膜技术是一种结合了微机电系统和压电效应的新型技术，应用于传感器、执行器、声波滤波器等领域。

随着科技的发展和应用需求的增加，mems压电薄膜技术的应用也日益广泛。

本文将从mems压电薄膜技术的基本原理、应用领域以及发展前景等方面进行分析。

一、mems压电薄膜的基本原理1.压电效应压电效应是指一些材料在受到外力的作用下会产生电荷分布不均，从而产生电场的现象。

压电材料是利用这种效应来实现机械位移和电信号转换的材料，其具有优良的压电性能。

2. mems压电薄膜mems压电薄膜是指利用MEMS技术制备的压电材料薄膜，其具有微型化、高灵敏度和高性能等特点。

mems压电薄膜的制备过程包括压电材料的选择、薄膜制备、微加工和封装等步骤。

二、mems压电薄膜技术的应用领域1.传感器mems压电薄膜技术在传感器领域有着广泛的应用，尤其是在压力传感器、加速度传感器和声波传感器等方面。

mems压电薄膜传感器具有微型化、高灵敏度和低成本等特点，广泛应用于医疗、汽车、航空航天等领域。

2.执行器mems压电薄膜技术也被应用于执行器领域，例如微型压电马达、微型压电阀等。

这些执行器具有快速响应、高精度和低能耗等特点，广泛应用于微型机器人、微流体控制和生物医学设备等领域。

3.声波滤波器mems压电薄膜技术在声波滤波器领域也有着重要的应用，例如微型声表面波滤波器（MEMS SAW Filter）和微型压电声波滤波器（MEMSBAW Filter）。

这些滤波器具有微型化、频率稳定和高品质因数等特点，广泛应用于通信、无线电和雷达等领域。

三、mems压电薄膜技术的发展前景1.技术发展mems压电薄膜技术将通过类似于集成电路工艺的微加工技术实现更高的集成度和更小尺寸的器件，从而实现微型化、多功能化和系统集成化。

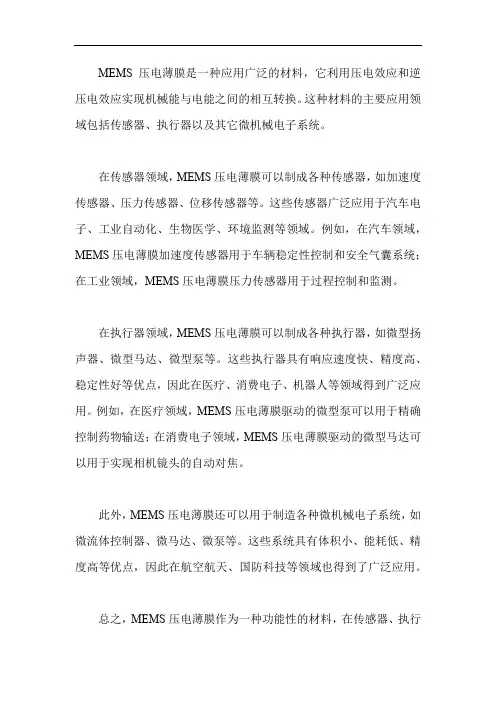

MEMS压电薄膜是一种应用广泛的材料，它利用压电效应和逆压电效应实现机械能与电能之间的相互转换。

这种材料的主要应用领域包括传感器、执行器以及其它微机械电子系统。

在传感器领域，MEMS压电薄膜可以制成各种传感器，如加速度传感器、压力传感器、位移传感器等。

这些传感器广泛应用于汽车电子、工业自动化、生物医学、环境监测等领域。

例如，在汽车领域，MEMS压电薄膜加速度传感器用于车辆稳定性控制和安全气囊系统；在工业领域，MEMS压电薄膜压力传感器用于过程控制和监测。

在执行器领域，MEMS压电薄膜可以制成各种执行器，如微型扬声器、微型马达、微型泵等。

这些执行器具有响应速度快、精度高、稳定性好等优点，因此在医疗、消费电子、机器人等领域得到广泛应用。

例如，在医疗领域，MEMS压电薄膜驱动的微型泵可以用于精确控制药物输送；在消费电子领域，MEMS压电薄膜驱动的微型马达可以用于实现相机镜头的自动对焦。

此外，MEMS压电薄膜还可以用于制造各种微机械电子系统，如微流体控制器、微马达、微泵等。

这些系统具有体积小、能耗低、精度高等优点，因此在航空航天、国防科技等领域也得到了广泛应用。

总之，MEMS压电薄膜作为一种功能性的材料，在传感器、执行
器和微机械电子系统等领域具有广泛的应用前景。

随着科技的不断发展，其应用领域还将不断扩大。

mems 压电薄膜
（最新版）
目录
1.介绍 MEMS 压电薄膜
2.探讨 MEMS 压电薄膜的特性和应用
3.分析 MEMS 压电薄膜的优势和局限性
4.总结 MEMS 压电薄膜的未来发展前景
正文
MEMS（微机电系统）压电薄膜是一种具有重要应用价值的微电子器件，它是通过微电子工艺制程制造出来的一种能将机械应变转化为电能的薄膜。

MEMS 压电薄膜主要由压电材料、电极和绝缘层等构成，具有体积小、重量轻、响应速度快等特点，广泛应用于传感器、能量收集、超声波器件等领域。

MEMS 压电薄膜的特性主要表现在其能够将机械应变转化为电能，这
种特性使得 MEMS 压电薄膜在许多应用领域具有显著的优势。

例如，在传感器领域，MEMS 压电薄膜可以实现对物体的各种物理量的高精度测量；
在能量收集领域，MEMS 压电薄膜可以有效地将环境中的机械能转化为电能，为微电子设备提供稳定的能源；在超声波器件领域，MEMS 压电薄膜
可以实现高性能的超声波信号的产生和接收。

尽管 MEMS 压电薄膜具有许多优势，但是它也存在一些局限性。

例如，MEMS 压电薄膜的制造工艺较为复杂，需要通过微电子工艺制程进行制造，这使得其制造成本较高；此外，MEMS 压电薄膜的性能也受到许多因素的
影响，例如材料的选择、薄膜的厚度等，这使得其性能的优化较为困难。

总的来说，MEMS 压电薄膜是一种具有重要应用价值的微电子器件，
它通过将机械应变转化为电能，为许多应用领域提供了高性能的解决方案。

mems压电薄膜MEMS压电薄膜是一种用于微机电系统（MEMS）中的关键技术，它能够将压电效应应用于微小尺度的器件中。

本文将通过介绍MEMS压电薄膜的工作原理、制备方法以及在MEMS领域的应用等方面来详细阐述这一技术。

MEMS压电薄膜的工作原理源于压电效应，即一些物质在受到外界施加压力或拉伸时会产生电荷分布的改变。

这种效应基于压电材料的晶格结构变化以及其中离子的重新排列。

当外力施加在压电材料上时，晶格结构会发生变化，导致其中的离子位置重新排列，从而产生电荷分布的改变。

这种电荷的变化可以通过电极进行检测，从而将压力转化为电信号。

MEMS压电薄膜的制备方法主要包括多种先进的薄膜沉积技术，如物理气相沉积（PVD）、化学气相沉积（CVD）以及溅射等。

其中，常用的压电材料包括PZT（铅锆钛酸铅）等。

在制备过程中，需要对压电薄膜进行合适的掺杂和掺氧等处理，以提高材料的性能和稳定性。

MEMS压电薄膜在MEMS领域有着广泛的应用，其中最重要的就是压电传感器和压电致动器。

压电传感器利用MEMS压电薄膜的压电效应，将外界的压力变化转化为电信号。

这种传感器可以用于测量压力、加速度、力量和位移等物理量。

而压电致动器则将电信号转化为机械运动，用于控制和操纵微小尺度的器件。

通过利用MEMS压电薄膜的特性，可以实现微型化、高精度和低功耗的压力传感器和致动器，应用于医疗器械、汽车电子、智能手机等领域。

除了传感器和致动器之外，MEMS压电薄膜还可以应用于能量收集和能量转换领域。

压电薄膜能够将机械能转化为电能，通过收集环境中的振动能量或压力能量，从而为微型设备供电。

这种能量收集技术在无线传感器网络、人体健康监测等领域有着重要的应用前景。

此外，MEMS压电薄膜还可以用于振动传感器、声波传感器、流体控制和精密定位等方面。

通过利用压电薄膜的特性，可以实现对微小尺度的运动和环境变化的高精度检测和控制。

综上所述，MEMS压电薄膜是一种在微尺度器件中应用压电效应的关键技术。

压电薄膜工作原理压电薄膜是一种特殊材料，具有压电效应，可以将机械能转化为电能。

它在各种领域中得到广泛应用，如传感器、声波发生器、压电陶瓷等。

本文将介绍压电薄膜的工作原理及其应用。

一、压电效应的原理压电效应是指某些材料在受到机械压力或扭力作用时，会产生正比于应力的电荷分离和电位变化。

这种材料被称为压电材料。

压电效应的原理可以通过晶体的对称性来解释，当晶体受到外力作用时，其原子或分子会发生位移，导致晶体内部正、负电荷分布不均。

这种不均衡的电荷分布会引起电势差，从而产生电场。

二、压电薄膜的结构压电薄膜是一种特殊的薄膜材料，由压电陶瓷或聚合物材料制成。

它具有薄、轻、柔韧等特点，可以方便地应用于各种器件中。

压电薄膜通常由两层金属电极夹持，中间是压电材料层。

当外界施加压力或扭力时，压电薄膜会发生压电效应，产生电荷分离和电势变化。

三、压电薄膜的工作原理当外界施加压力或扭力作用于压电薄膜时，压电材料层会发生形变，引起电荷分离和电势变化。

具体来说，当压电薄膜受到压力时，压电材料层会发生压缩或伸展，导致内部正、负电荷分布不均。

这种电荷不均衡会导致电势差的产生，从而形成电场。

当外界力作用消失时，压电薄膜会恢复到原来的形状，电荷分布和电势也会恢复到初始状态。

四、压电薄膜的应用压电薄膜具有广泛的应用前景，以下是几个常见的应用领域：1. 传感器：压电薄膜可以用作传感器，用于测量和检测各种物理量，如压力、力、温度等。

压电薄膜传感器具有高灵敏度、快速响应和稳定性好的特点，被广泛应用于汽车、医疗设备、航空航天等领域。

2. 声波发生器：压电薄膜可以将电能转化为声能，用于声波发生器。

当外界施加电压时，压电薄膜会发生振动，产生声波。

这种声波发生器被广泛应用于扬声器、麦克风、超声波清洗等设备中。

3. 压电陶瓷：压电薄膜也可以用于制备压电陶瓷材料。

压电陶瓷是一种具有压电效应的陶瓷材料，可以将机械能转化为电能，或者将电能转化为机械能。

它被广泛应用于超声波探测器、电子点火器、振动传感器等领域。

压电器件的种类特点及应用压电器件是一类利用压电效应进行能量转换和信号转换的器件。

根据其结构和性能特点的不同，压电器件可以分为多种类型。

下面将分别介绍几种常见的压电器件的种类特点及应用。

1. 压电陶瓷压电陶瓷具有良好的压电效应和尺寸效应特点。

它通常由铅锆钛酸钡等复合材料制成。

压电陶瓷具有高的机械耐久性和耐腐蚀性，可在宽温度范围内工作。

它被广泛应用于超声波传感器、超声波发生器、压力传感器、压电加速度计等领域。

2. 压电薄膜压电薄膜是将压电材料制成薄膜状的器件。

它具有厚度较小、重量轻、柔韧性好等特点，可以与其它材料结合使用。

压电薄膜广泛应用于压力传感器、触控屏、声波酒塞等领域。

3. 压电陶瓷复合材料压电陶瓷复合材料是将压电陶瓷和其它材料复合在一起得到的一种新型压电材料。

它综合了不同材料的优点，既具有压电陶瓷的压电效应，又具有其它材料的特性。

压电陶瓷复合材料被广泛应用于声波滤波器、声波振荡器、微机械系统等领域。

4. 压电压敏电阻压电压敏电阻是一种同时具有压电效应和电阻特性的器件。

它可以将机械能转换为电能，并且具有电阻随压力变化的特点。

压电压敏电阻被广泛应用于压力传感器、动态测量系统等领域。

5. 压电液体晶体压电液体晶体是一种在电场和机械力共同作用下会出现液体结构变化的压电材料。

它具有密度变化大、响应速度快等特点。

压电液体晶体被广泛应用于声波传感器、液体振荡器等领域。

压电器件的应用非常广泛。

它们在工业、医疗、汽车、通信、军事等领域都扮演着重要的角色。

以下是一些常见的应用案例：1. 超声波传感器：利用压电陶瓷或压电薄膜的压电效应，将机械能转换为电能，实现对超声波的检测和测量。

广泛应用于医疗、无损检测、仪器仪表等领域。

2. 压电陶瓷振荡器：利用压电陶瓷的压电效应，将电能转换为机械振动，实现高精度的振荡器功能。

广泛应用于时钟、无线通信、音频设备等领域。

3. 压力传感器：利用压电器件的压电效应，将被测压力转换为相应的电信号。

PVDF压电薄膜PVDF压电薄膜即聚偏氟乙烯压电薄膜是本世纪70年代在日本问世的一种新型高分子压电材料。

到目前为止，世界上只有少数先进国家生产。

PVDF压电薄膜是一种柔软、质轻、高韧度塑料薄膜，可以根据需要制成各种形状，厚度的元件。

与微电子技术结合，能制成多功能传感元件。

•PVDF压电薄膜的应用o PVDF压电薄膜具有独特的介电效应、压电效应、热电效应。

与传统的压电材料相比具有频响宽、动态范围大、力电转换灵敏度高、机械性能强度高、声阻抗易匹配等特点，并具有重量轻、柔软不脆、耐冲击、不易受水和化学药品的污染、易制成任意形状及面积不等的片或管等优势。

在力学、声学、光学、电子、测量、红外、安全报警、医疗保健、军事、交通、信息工程、办公自动化、海洋开发、地质勘探等技术领域应用十分广泛。

产品主要有金、银、铝三个品种，膜厚30—500μm，产品形状、面积大小，可根据用户需要确定，是制作改进压力动态传感器和超声、智能探测的新型换能材料。

</F ON T>•PVDF压电薄膜的优点o PVDF压电膜具有较高的化学稳定性、低吸湿性、高热稳定性、高抗紫外线辐射能力、高耐冲击、耐疲劳能力，其化学稳定性比陶瓷高10倍，在80℃以下可长期使用。

PVDF压电膜质地柔软、重量轻，与水的声阻抗相近，匹配状态好，应用灵敏度高；PVDF压电膜在厚度方向的伸缩振动的谐频率很高，可以得到较宽的平坦响应，频响宽度远优于普通压电陶瓷换能器；PVDF压电膜优点如下：(1) 良好的工艺性。

可用现有设备进行加工；(2) 能制作大面积的敏感元件；(3) 频带响应宽(0～500MHz)；(4) 声阻抗接近于人体组织和水，所以可用于医疗诊断的敏感装置结构中；(5) 具有高冲击强度(可使用于冲击波的传感器中)；(6) 耐腐蚀性(在活性介质中使用时这种性能是必需的)；(7) 相对介电常数较低；相应较高的压电常数值d33(约比其它压电材料高一个数量级以上)和热信号灵敏度(p/ε)值；(8) 与压电陶瓷相比有更低的导热性；并能制得更薄的薄膜；(9) 柔软坚韧(PVDF的柔顺系数约为PzT的30倍,并且轻(比重只有PzT的1/4左右)；能制成所需的各种较复杂的形状(锥形、穹顶形等)，可使用在需要具有特殊定向的元件中。

压电薄膜的微观机制和物理性质研究压电薄膜是一种具有重要应用价值的新型材料，其能够将机械能转化为电能，同时也能够将电能转化为机械能。

这种材料在无线电领域、传感器领域、储能领域、声波器件领域等方面都有很广泛的应用。

要了解压电薄膜的微观机制和物理性质研究，需要从以下几个方面进行讨论。

一、压电效应的基本原理要了解压电薄膜的微观机制和物理性质研究，首先需要了解压电效应的基本原理。

压电效应是指在压力作用下，材料内部产生电荷，从而产生电场，反之也是如此。

这种效应与某些晶体材料的非中心对称性有关，因为这些处于非中心对称状态的晶体材料会在受到外力影响时出现正电性和负电性摆动。

二、压电薄膜的制备原理压电薄膜的制备过程需要采用特殊的生长工艺，比如薄膜工艺、激光剥蚀工艺、分子束外延工艺以及化学气相沉积等技术方法。

其中激光剥蚀工艺是最常用的一种方法，通过激光燃烧材料，使得薄膜表面形成压电功能层，从而使得压电效果很好。

三、压电薄膜的物理性质研究压电薄膜的物理性质研究是指对该材料的物理机制和电学性能进行研究。

通过实验，科学家们发现压电薄膜的电容量能够随着温度升高而下降，同时介电常数可以随着温度的升高而增加。

这是因为当温度高时，晶体材料会变得更加脆弱和易碎，这会对其压电效应产生影响。

四、压电薄膜与其他材料的比较压电薄膜与其他材料相比，具有很多优点。

首先，这种材料能够快速响应电场和机械振动的变化，能够被广泛应用于传感器领域。

其次，该材料能够在极端环境下工作，比如高温、低温等气候条件下工作。

此外，压电薄膜也能够被应用于储能领域，其能够大规模储存电能，并在需要时释放。

总之，压电薄膜的微观机制和物理性质研究是该材料应用的关键所在。

我们需要通过不断的探索和研究，提高压电薄膜的性能，并把其应用于更广泛的领域中。

压电薄膜的应用与研究进展1. 压电传感器的原理压电传感器是利用某些电介质受力后产生的压电效应制成的传感器。

所谓压电效应是指某些电介质在受到某一方向的外力作用而发生形变（包括弯曲和伸缩形变）时，由于内部电荷的极化现象，会在其表面产生电荷的现象。

压电材料可分为压电单晶、压电多晶和有机压电材料。

2. 压电薄膜传感器20世纪60年代，美国科学家发现在鲸鱼的骨和腱内，存在着微弱的压电效应，于是开始了对其它有可能具有压电效应的有机材料的研究工作。

1969年Kawai（凯沃）发现在极化的含氟聚合物聚偏氟乙烯（PVDF）中有很高的压电能力，其它材料如尼龙和PVC也都具有压电效应，但没有一种能像PVDF及其共聚物一样呈现出那么高的压电效应。

2.1 压电薄膜传感器的特点PVDF压电薄膜通常很薄，不但柔软、密度低、灵敏度极好，而且还具有很强的机械韧性，其柔顺性比压电陶瓷高出10倍。

可以说是一种柔性、质轻、韧度高的塑料膜，可制成较大面积和多种厚度。

它可以直接贴附在机件表面，而不会影响机件的机械运动，非常适用于需要大带宽和高灵敏度的应变传递。

作为一种执行器件，聚合物很低的声阻抗，使其可以有效的向空气和其它气体中传送能量。

2.2 压电薄膜的压电效应和特性参数共聚物聚偏氟乙烯（PVDF）是一种经特殊加工后能将动能转化成电能的聚合体材料，具有很高的压电性能。

应用此种压电材料制成的传感器，当受到机械冲击或振动时，压电材料原子层的偶极子（氢—氟偶对）的排列顺序被打乱，并试图使其恢复原来的状态，这个偶极子被打乱的结果就是一个电子流的形成而产生电荷，这就是PVDF的压电效应。

此压电效应是可逆的，它可以把机械能转换为电能，也可以把电能转换为机械能。

即当有外载荷施加到传感器上时，就会产生电荷（电压），而当卸去外载荷时，就会产生一个极性相反的信号。

它产生的电压可以相当高，但传感器产生的电流却比较小。

传感器 作动器图1 压电效应原理图 如图1所示，像“海绵挤水”一样， 当压电薄膜受到压力的作用时，其厚度发生变化，并随之产生了相应的电荷，这些电荷在薄膜的上下电极上积聚，从而产生了与作用力大小相对应的电荷；相反，当给压电薄膜接通变化的电压信号，会使得薄膜的上下运动或振动，从而产生作动力或声音。
