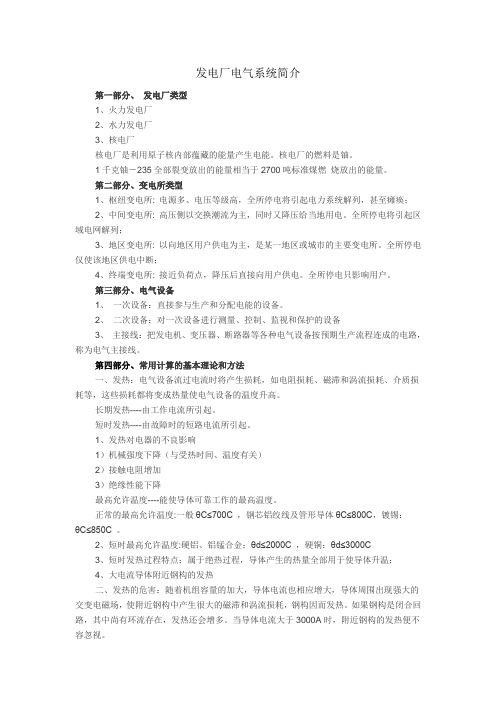

发电厂电气系统简介第一部分、发电厂类型1、火力发电厂2、水力发电厂3、核电厂核电厂是利用原子核内部蕴藏的能量产生电能。
核电厂的燃料是铀。
1千克铀－235全部裂变放出的能量相当于2700吨标准煤燃烧放出的能量。
第二部分、变电所类型1、枢纽变电所: 电源多、电压等级高，全所停电将引起电力系统解列，甚至瘫痪；2、中间变电所: 高压侧以交换潮流为主，同时又降压给当地用电。
全所停电将引起区域电网解列；3、地区变电所: 以向地区用户供电为主，是某一地区或城市的主要变电所。
全所停电仅使该地区供电中断；4、终端变电所: 接近负荷点，降压后直接向用户供电。
全所停电只影响用户。
第三部分、电气设备1、一次设备：直接参与生产和分配电能的设备。
2、二次设备：对一次设备进行测量、控制、监视和保护的设备3、主接线：把发电机、变压器、断路器等各种电气设备按预期生产流程连成的电路，称为电气主接线。
第四部分、常用计算的基本理论和方法一、发热：电气设备流过电流时将产生损耗，如电阻损耗、磁滞和涡流损耗、介质损耗等，这些损耗都将变成热量使电气设备的温度升高。
长期发热----由工作电流所引起。
短时发热----由故障时的短路电流所引起。
1、发热对电器的不良影响1）机械强度下降（与受热时间、温度有关）2）接触电阻增加3）绝缘性能下降最高允许温度----能使导体可靠工作的最高温度。
正常的最高允许温度:一般θC≤700C ，钢芯铝绞线及管形导体θC≤800C，镀锡：θC≤850C 。
2、短时最高允许温度:硬铝、铝锰合金：θd≤2000C ，硬铜：θd≤3000C3、短时发热过程特点：属于绝热过程，导体产生的热量全部用于使导体升温；4、大电流导体附近钢构的发热二、发热的危害：随着机组容量的加大，导体电流也相应增大，导体周围出现强大的交变电磁场，使附近钢构中产生很大的磁滞和涡流损耗，钢构因而发热。
如果钢构是闭合回路，其中尚有环流存在，发热还会增多。
当导体电流大于3000A时，附近钢构的发热便不容忽视。
水力发电厂的电气系统设计与维护水力发电厂的电气系统设计与维护一、引言水力发电作为一种清洁、可再生能源，被广泛应用于全球各个地区。
电气系统是水力发电厂的核心组成部分，起到了将水流能转化为电能的关键作用。
本文将深入探讨水力发电厂的电气系统设计与维护，包括电气系统的组成、设计原则、运行管理以及常见故障与维修等方面的内容。
二、电气系统的组成水力发电厂的电气系统主要包括发电机组、变压器、开关设备、电缆线路以及其他辅助设备等。
发电机组是水力发电厂中最关键的部分，负责将水流能转化为电能。
变压器则起到了升高或降低电压的作用，以满足输送电能的需要。
开关设备用于控制和保护电气系统的正常运行，确保系统的安全性和可靠性。
电缆线路则用于连接各个设备，传输电能。
其他辅助设备如电能计量设备、继电保护装置等则用于监测和保护电气系统的运行。
三、电气系统的设计原则1. 安全性原则：电气系统的设计必须确保设备和人员的安全。
在选择设备和线路时，要考虑其承受能力和运行可靠性，合理布置设备和线路以减少潜在的安全隐患。
同时，采取有效的保护装置和安全措施，如绝缘、接地、过电压保护、过载保护等，以防止发生电气事故。
2. 可靠性原则：电气系统的设计必须保证其可靠性，即在正常运行和突发故障情况下，能够保持系统的连续供电。
为了提高可靠性，可以采用多机组并网、备用电源、冗余线路等措施，并设置自动切换装置和智能监控系统，以实现快速故障恢复和远程监控。
3. 经济性原则：电气系统的设计应依据经济性原则，即在满足安全和可靠性的前提下，尽可能降低系统的建设、运行和维护成本。
可以采用合理的设备选型、优化的线路布置、高效的能量转换等方法，以提高发电效率和降低能源消耗。
四、电气系统的运行管理1. 运行策略：电气系统的运行策略主要包括机组的投入和退出计划、机组的优化组合、变压器的选择和调节等。
运行策略的制定需要考虑水力资源的变化、电网负荷的需求、水力机组的性能特点等因素，以实现最优的发电效益。
水力发电站的电气系统设计知识点：水力发电站的电气系统设计一、水力发电站的概述1. 水力发电站的定义2. 水力发电站的作用3. 水力发电站的分类- 大型水电站- 中小型水电站- 抽水蓄能电站二、水力发电站的基本构成1. 水库2. 水轮机3. 发电机4. 输电系统三、水力发电站的电气系统1. 发电机组- 发电机的工作原理- 发电机的主要参数- 发电机的类型2. 主变压器- 主变压器的作用- 主变压器的类型- 主变压器的参数3. 开关设备- 断路器- 隔离开关- 接地开关4. 保护装置- 过流保护- 短路保护- 接地保护5. 控制系统- 水轮机调速器- 发电机励磁系统- 电站监控系统四、电气系统设计原则1. 安全性2. 可靠性3. 经济性4. 环保性5. 先进性五、电气系统设计内容1. 电气主接线设计- 接线方式- 设备选型- 继电保护配置2. 电气设备布置- 设备布置原则- 设备布置方案- 设备布置图3. 电气设备选型- 设备类型- 设备参数- 设备性能4. 继电保护设计- 保护装置选型- 保护配置- 保护参数设置5. 控制系统设计- 控制策略- 控制设备选型- 控制系统结构六、电气系统设计注意事项1. 遵循相关标准和规范2. 考虑设备的技术水平3. 注重环境保护4. 节能降耗5. 保障人员安全七、水力发电站电气系统设计发展趋势1. 智能化2. 集成化3. 网络化4. 绿色环保5. 高效率习题及方法：一、选择题1. 以下哪种类型的水力发电站适用于调峰填谷、事故备用和黑启动等用途？A. 大型水电站B. 中小型水电站C. 抽水蓄能电站D. 以上都对答案：C解题思路：通过题干中的用途描述，可以判断出抽水蓄能电站符合条件。
2. 发电机的工作原理是基于什么现象？A. 电磁感应B. 磁场感应C. 电流感应D. 电压感应答案：A解题思路：发电机的工作原理是利用电磁感应现象，将机械能转化为电能。
二、填空题3. 水力发电站电气系统主要包括：__________、__________、__________、__________和__________。

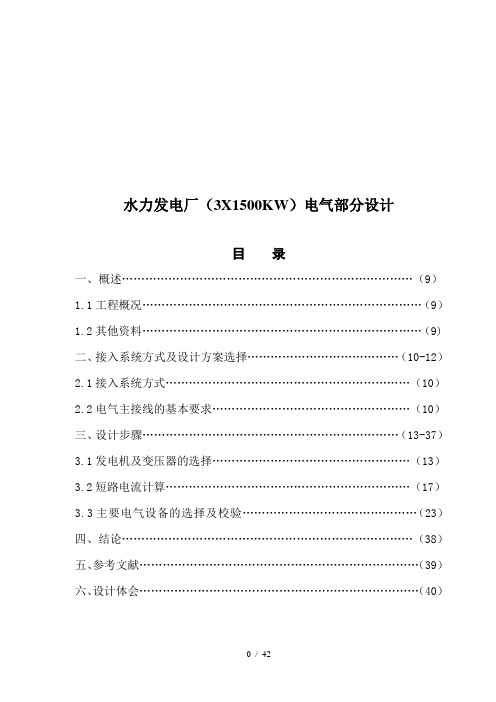

水力发电厂（3X1500KW）电气部分设计目录一、概述 (9)1.1工程概况 (9)1.2其他资料 (9)二、接入系统方式及设计方案选择…………………………………（10-12）2.1接入系统方式 (10)2.2电气主接线的基本要求 (10)三、设计步骤…………………………………………………………（13-37）3.1发电机及变压器的选择 (13)3.2短路电流计算 (17)3.3主要电气设备的选择及校验 (23)四、结论 (38)五、参考文献 (39)六、设计体会 (40)一、概述1．1概况该电站位于某山区的一条水河流上，汇流面积为831平方公里。
整个水利枢纽布置如图所示。
充分利用当地的石料资源而建筑的堆(砌)石坝，坝高53米，水头38米，引用流量17秒立方：经2600米长的明渠将水流引至压力前池，再分配到每台水轮发电机组。
经水能规划设选定装机为1500k W×3，共3台卧式水轮发电机组。
该电站水库为不完全周调节，单级开发，以发电为主。
年利用小时数4000小时。
保证出力1500kW，多年平均发电量168×105kW.h。
厂用电负荷：123KW左右。
水轮发电机型号参数：型号：SFW118/64-6，P N=1500kW，U N=6.3kV，COSφN=0.8，I N=171.8A。
旋转方向为俯视逆时针；X d"= 0.12；额定转速n N=1000r/min。
1.2其它资料年均最高气温：30℃，年均最低气温：1℃，多年平均雨量：1100mm，雷暴时数：40日/年，交通较方便，公路可直抵电站厂房，当地山势较缓，海拔高度约在800m左右，出线走廊易于确定。
五发电机侧接线方案的设计发电机侧接线，指的是从发电机到主变压器低压侧之间的接线方式，其中还有断路器、隔离开关等二次电气设备用于保护和测量一次设备。
其接线方式应根据发电机的容量及水电站的作用进行设计。
该水电站单机容量很小，所以一般不采用单元接线方式，单元接线是指发电机出来直接接变压器，发电机与变压器直接采用封闭母线，一般用于单机容量比较大的机组。
发电厂电气部分(1)发电厂电气部分是一座发电厂中至关重要的组成部分，它主要负责发电厂的电力进行输送、分配和控制，保证发电厂正常稳定地运行。
下面我们将从以下几个方面详细介绍一下发电厂电气部分的相关内容：一、电厂主要的电气设备发电厂的电气设备主要包括发电机及其励磁系统、变压器组、高压开关柜、低压和中压开关柜、电缆和电缆槽、接地系统等。
发电机是发电厂中核心部件，转换机械能为电能的过程就是通过发电机实现的。
变压器组则是用于将发电机输出的低压电能升压为送至变电站的高压电能。
不同的开关柜主要用于控制和隔离电厂电力系统中的故障电路。
二、电力输送和变电站发电厂输出的电能需要通过输电线路传输至变电站，并送达供电用户。
这里除了输电线路本身，还需要安装电力电缆，将输电线路从空中转换到地下，以保证电力的稳定输送。
变电站则是进行电能的升压、限流和分配，将高压输电线路上的电能降压到适当电压供应到各个用户。
三、电气系统的保护发电厂的电气系统应用非常广泛的保护系统。
保护系统主要包括潮湿保护、短路保护、超负荷保护等。
潮湿保护是利用装置严密、防潮能力强的设备控制湿气侵蚀电机，使电机绝缘始终保持良好。
短路保护则需要通过短路指示器和漏电保护器等，确保在出现短路等异常情况时，电气系统能自动停机，保证电气设备的安全。
超负荷保护则是通过安装相应的过载保护装置，防止高负荷造成的设备过载和电损。
总之，发电厂电气部分作为整个工业系统的关键部分，在运行过程中，需要注意细节问题并常常进行现场检查和维护，保障整个工业系统的安全性和稳定性，确保电力能源的稳定输出。
水力发电原理及水电站设备简介一、水力发电原理1.1 引言水力发电是利用水能转化成机械能和电能的一种清洁型能源。
水力发电的原理非常简单，无非就是利用流动的水推动涡轮发电机转动，从而产生电能。
下面，我们逐步了解水力发电的原理。
1.2 水力发电的基本原理水力发电的基本原理是通过水流转动涡轮，使涡轮转动的能量转化为发电机电能。
常用的水力发电机组主要包括三部分：水电站、水轮机和发电机。
水电站是水力发电的运行控制中心，而水轮机则是水力发电机组中的旋转部件，通过水流作用于叶轮，控制水力发电机的转速和工作，再经过变压器后，交流电流进入电网，通过变电站和输电系统进行电能传输。
1.3 水力发电系统图及其工作原理水力发电系统包括水库、输水管道、冲洗水口、水轮机、发电机和变电站等组成。
水库水位升高之后，通过输水管道输送水到冲洗水口，并通过涡轮驱动发电机。
水电站通过控制水库水位和放水流量，实现了对整个水力发电系统的调度管理。
二、水电站设备简介2.1 涡轮发电机组涡轮发电机组是水电站最为核心的设备，其功能是将水能转化成机械能，并通过主轴将机械能传递到发电机，从而产生电能。
涡轮发电机组可根据水力资源、水位高差等因素，采用不同型号、不同类型的水轮机，如斜流式水轮机、锥流式水轮机、混流式水轮机等。
2.2 水闸和水泵站水闸是拦河建造、调节水流、排洪泄水的一种重要设施。
作用是通过维持不同水位的差异，实现水利工程的正常运行。
水泵站则是一种将水从低处抽到高处，或从某一个凹地里抽出来升高的设备。
在水力发电工程中，水泵站往往被用于把下游超过水电站的水泵回水，并通过量首进行控制。
2.3 排水泵站和固废处理设备排水泵站主要用于水利工程的排涝、灌溉、供水等方面，而固废处理设备则主要用于对水土流失、河流淤泥、垃圾处理等进行管理。
2.4 输电设备输电设备包括变电站、变压器、输电线路等。
在水力发电工程中，输电设备的主要作用是将水力发电站产生的电能输送到终端用户。
