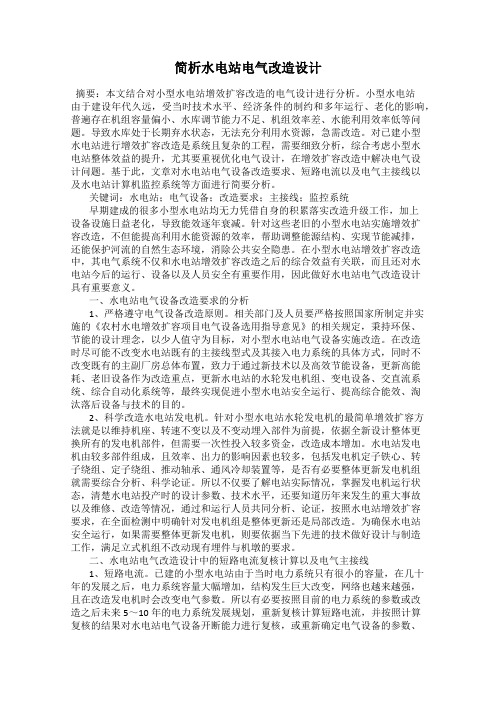

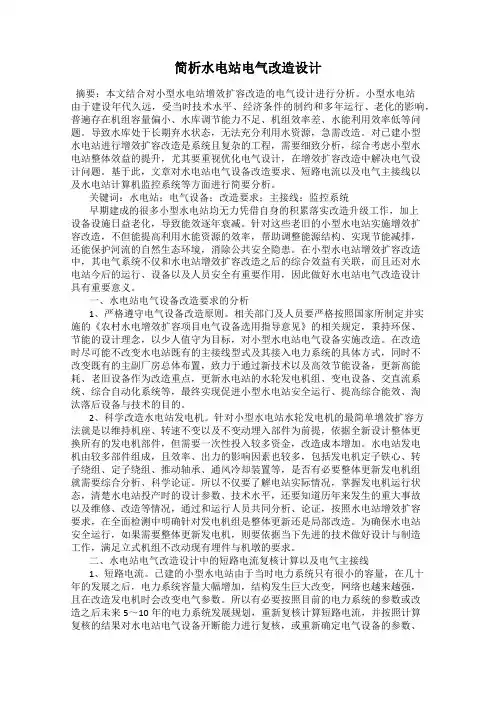

简析水电站电气改造设计摘要：本文结合对小型水电站增效扩容改造的电气设计进行分析。
小型水电站由于建设年代久远，受当时技术水平、经济条件的制约和多年运行、老化的影响，普遍存在机组容量偏小、水库调节能力不足、机组效率差、水能利用效率低等问题。
导致水库处于长期弃水状态，无法充分利用水资源，急需改造。
对已建小型水电站进行增效扩容改造是系统且复杂的工程，需要细致分析，综合考虑小型水电站整体效益的提升，尤其要重视优化电气设计，在增效扩容改造中解决电气设计问题。
基于此，文章对水电站电气设备改造要求、短路电流以及电气主接线以及水电站计算机监控系统等方面进行简要分析。
关键词：水电站；电气设备；改造要求；主接线；监控系统早期建成的很多小型水电站均无力凭借自身的积累落实改造升级工作，加上设备设施日益老化，导致能效逐年衰减。
针对这些老旧的小型水电站实施增效扩容改造，不但能提高利用水能资源的效率，帮助调整能源结构、实现节能减排，还能保护河流的自然生态环境，消除公共安全隐患。
在小型水电站增效扩容改造中，其电气系统不仅和水电站增效扩容改造之后的综合效益有关联，而且还对水电站今后的运行、设备以及人员安全有重要作用，因此做好水电站电气改造设计具有重要意义。
一、水电站电气设备改造要求的分析1、严格遵守电气设备改造原则。
相关部门及人员要严格按照国家所制定并实施的《农村水电增效扩容项目电气设备选用指导意见》的相关规定，秉持环保、节能的设计理念，以少人值守为目标，对小型水电站电气设备实施改造。
在改造时尽可能不改变水电站既有的主接线型式及其接入电力系统的具体方式，同时不改变既有的主副厂房总体布置，致力于通过新技术以及高效节能设备，更新高能耗、老旧设备作为改造重点，更新水电站的水轮发电机组、变电设备、交直流系统、综合自动化系统等，最终实现促进小型水电站安全运行、提高综合能效、淘汰落后设备与技术的目的。
2、科学改造水电站发电机。
针对小型水电站水轮发电机的最简单增效扩容方法就是以维持机座、转速不变以及不变动埋入部件为前提，依据全新设计整体更换所有的发电机部件，但需要一次性投入较多资金，改造成本增加。
2×15MW 水电站电气一次部分设计前言---------------------------------------------------------------------------------------------4第一章发电厂电气主接线设计---------------------------------------------------------6 第一节主接线的方案概述---------------------------------------------------------6第二节初步拟定供选择的主接线方案----------------------------------------- 9第三节主接线的方案的技术经济比较---------------------------------------- 10第四节厂用电源接线及坝区供电方式---------------------------------------- 12第二章短路电流计算--------------------------------------------------------------------12 第一节短路电流计算概述------------------------------------------------------- 13第二节短路电流计算---------------------------------------------------------------13第三章导体、电器设备选择及校验--------------------------------------------------- 21 第一节导体、设备选择概述-------------------------------------------------------21第二节导体的选择与校验------------------------------------------------------- 22第三节电器设备的选择与校验------------------------------------------------ 24第四节导体和电气设备的选择成果表---------------------------------------- 34第四章发电厂（升压站）配电装置设计---------------------------------------------35第一节配电装置类型及特点-----------------------------------------------------35第二节配电装置的设计-------------------------------------------------------------36第五章继电保护、自动装置、测量表计及同期系统的配置规划------------------------------------------38第六章过电压保护和接地-----------------------------------------------------------------46参考文献---------------------------------------------------------------------------------------------48 附图：一、主接线方案比较图二、电气主接线图三、继电保护配置图四、自动装备配置图五、计算机监控系统图六、高压配电装置平面布置图七、高压配电装置剖面图（一）八、高压配电装置剖面图（二）前言一、本毕业设计的目的与要求：本毕业设计是电气工程及其自动化专业学生在完成本专业教学计划的全部课程教学、课程设计、生产实习、毕业实习的基础上，进一步培养学生综合运用所学理论知识与技能，解决实际问题能力的一个重要环节。
目录1 引言 .......................................................................................... 错误！未定义书签。
2 发电厂电气主接线的最佳方案 (1)2.1 概述 (1)2.2 技术比较 (3)2.3 经济性比较 (4)2.4 主变压器的选择 (5)3 发电厂厂用电接线的最佳方案 .............................................. 错误！未定义书签。
3.1 方案确定 (5)3.2 厂用变压器的选择 (6)4 短路电流的计算 (7)4.1 网络变换 (8)4.2 求计算电抗 (8)4.3 计算电抗求值 (13)4.4 短路电流计算 (14)4.5 短路冲击电流值的计算 (16)5 发电机变压器的保护配置 (16)5.1 概论 (16)5.2 发电机—变压器组保护配置 (17)6 电气设备的选择和校验和保护配置 (18)6.1 保护的配置方案 (18)6.2 设备选择（电气主接线部分）(GIS) (20)6.3 厂用电设备选择 (27)6.4 支柱绝缘子及避雷器的选择 (30)7 高压配电装置的设计 (32)7.1 设计原则和要求 (32)7.2 布置的一般要求 (33)7.3 不同型式配电装置的特点 (33)7.4 管母线布置的优点 (34)8 避雷针的保护范围计算 (35)8.1 避雷针保护范围的计算步骤 (35)8.2 避雷针保护范围的计算 (36)参考文献 (39)谢辞 (40)附录 (41)1 引言电力的发展对一个国家的发展至关重要，现今300MW及其以上的大型机组已广泛采用，为了顺应其发展，也为了有效的满足可靠性、灵活性、及经济性的要求，本设计采用了目前我国使用最广泛的发电机—变压器组单元接线，主接线型式为双母线接线，在我国已具有较多的运行经验。
郑州航空工业管理学院发电厂电气部分课程设计2012 届电气工程及其自动化专业 1106972 班级题目2×30M水力发电厂电气一次部分设计姓名*** 学号********指导教师黄文力职称副教授二О一三年12 月2 日内容摘要本次设计是水电厂电气部分设计。
该水电站的总装机容量为2×30=60 MW。
高压侧为110Kv，一回出线与系统相连，一回出线与装机100MW的电站相连，其最大输送功率为60MW，该电厂的厂用电率为0.2%。
根据所给出的原始资料拟定三种电气主接线方案，然后对这三种方案进行可靠性、经济性和灵活性比较后，保留两种较合理的方案，最后通过定量的技术经济比较确定最终的电气主接线方案。
在对系统各种可能发生的短路故障分析计算的基础上，进行了电气设备和导体的选择校验设计。
在对发电厂一次系统分析的基础上，对发电厂的配电装置布置、防雷保护、继电保护和自动装置、同期系统、监控系统均做了初步简单的设计。
毕业设计的过程是一次将理论与实际相结合的初步过程，起到学以致用，巩固和加深对电气工程及其自动化专业的理解，树立工程设计的观念，提高了电力系统设计的能力的作用。
关键字：电气主接线，短路电流计算，设备选型，配电装置布置，防雷保护，继电保护和自动装置，同期系统，监控系统。
目录目录 (2)第一章绪论 (3)1.1 本毕业设计的目的和要求 (3)1.2 本毕业设计的内容 (3)1.2.1 本次设计主要内容 (3)第二章电气主接线设计 (4)2.1 对水电厂原始资料分析 (4)2.1.1 原始资料 (4)2.2 电气主接线方案的确定 (5)2.3 水轮发电机的选择 (6)2.4主变的选择 (6)2.4.1相数的选择 (6)2.4.2绕组数量和连接方式的选择 (7)2.4.3普通型与自偶型选择 (7)第三章短路电流计算 (8)3.1 短路电流计算的基本假设 (8)3.2 电路元件的参数计算 (8)3.3 短路电流实用计算方法 (8)第四章厂用电设计 (10)4.1 厂用变压器选择 (10)4.2 厂用电电压等级 (10)4.3 厂用电源及其引接 (10)4.3.1 工作电源 (10)4.4 厂用电接线方式 (11)参考文献 (12)第一章绪论1.1 本毕业设计的目的和要求通过毕业设计，让我们理论联系实际，系统、全面地掌握所学知识，培养我们分析问题、工程计算和独立工作的能力，让我们树立工程观点、社会主义市场经济观点，初步掌握发电厂电气部分的设计方法，并在计算、分析和解决工程实际问题等方面得到训练，为今后从事电力系统及发电厂有关设计、运行、科研等方面的工作奠定坚实的理论基础。

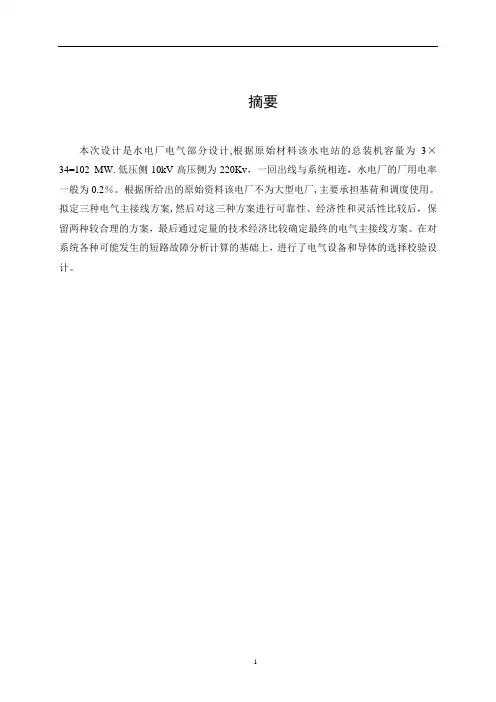

摘要本次设计是水电厂电气部分设计,根据原始材料该水电站的总装机容量为3×34=102 MW.低压侧10kV高压侧为220Kv，一回出线与系统相连，水电厂的厂用电率一般为0.2％。
