GIS地图制图-PPT精品文档

地理信息系统软件开发中的地图制图和制图技术地理信息系统（Geographic Information System，简称GIS）是一种用于捕获、存储、管理、分析和展示地理信息的系统。

地图制图（Cartography）是GIS中不可或缺的一部分，它使得地理数据能够以图形的形式展示出来，帮助用户更好地理解和分析地理信息。

地图制图的目的在于通过一系列的符号和标识来代表地理现象和属性。

在地理信息系统软件开发过程中，地图制图技术的正确应用对于用户体验以及地理数据的理解至关重要。

首先，地理信息系统软件开发中的地图制图要关注准确性。

地图是地理信息的可视化呈现，因此必须准确地反映地理现象和属性。

在地图制作过程中，需要确保数据的准确性、完整性和一致性。

准确的地理数据是地图制图的基础，只有准确的数据才能保证地图的真实性和可靠性。

其次，地理信息系统软件开发中的地图制图要注重可视化效果。

地图应该使用视觉元素，如颜色、线条和符号等，来更好地表达地理信息。

在进行地图制作时，需要根据不同的目的和受众，选择合适的颜色和符号等进行标识。

同时，地图在呈现地理信息的同时也应注重美观性，使得用户在使用地图时具有良好的用户体验。

此外，地理信息系统软件开发中的地图制图还应考虑地图的可读性和易理解性。

地图制图的目的是让用户能够准确、快速地理解地理信息。

为了达到这个目标，地图应该使用简洁清晰的语言和图例，避免过多的文字描述和复杂的图形符号。

同时，地图的比例尺和图例应明确清晰，以便用户能够更好地理解地图中的提示和标识。

此外，地理信息系统软件开发中的地图制图还要考虑地图的交互性和可定制性。

随着移动互联网技术的发展，地图不再仅限于静态的呈现，而是能够进行交互和定制。

用户可以根据自身需求选择显示的地理信息和图层，进行放大、缩小等操作。

地图制图应支持用户对地图进行操作，提供灵活且个性化的功能，以满足用户的需求。

最后，在地理信息系统软件开发中的地图制图过程中，还应该注重地图的更新和维护。

ArcGIS地图制图教程—超详细【值得推荐】参加⼯作，除了平时出差，⼤部分时间都在使⽤ArcGIS处理数据、制图，在此，先将⼀些制图的⼩⼼得撰写出来，希望能与各位共同交流。

1 数据准备：点、线、⾯等⽮量数据、栅格数据的准备等（下⼀更会详细介绍数据处理等⽅⾯的内容）；2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、⼀些县市、主要居民点位置⽮量数据（数据来源：国家基础地理信息库）；图13 数据渲染：数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进⾏渲染。

双击左侧图层列表中红⾊框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、⼤⼩、颜⾊等信息；图2如果只对点、线、⾯数据进⾏统⼀图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进⾏颜⾊条带选择就OK了。

但在此处提⼀下：（1）如果需要根据某些县市名称不同，⽽对点、线、⾯进⾏不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然⽽点击“Categories”，在右侧Value Field选择分类显⽰的字段，之后下⾯Add All Values，就会以不同颜⾊来渲染不同要素，见图3；图3（2）如果需要对每个要素进⾏标注，则在图3界⾯中点击Labels选项卡(图4)，左上⾓蓝⾊框内的单选框⼀定要打√，否则不显⽰标注；下⾯红⾊框内的Label Field为需要标注的字段，本⽂以标注名称为例；Text Symbol可以设置标注的字体样式、⼤⼩、颜⾊等；图4地图渲染⽅式众多，写的就是⼀些常⽤的，多⽤⼀⽤，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，更多⼲货敬请关注：GIS前沿下⾯是渲染过后的地图显⽰，见图5。

图54 地图制图啰嗦了这么久，到主题了~~~单击菜单“View——Layout View”，或者点击图5中红⾊框内的快捷按钮，都可以切换到地图制图模块（图6）；图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”，见图7，图7上⾯的红⾊框内是选择系统⾃带的纸张⼤⼩，下⾯的红⾊框内是⾃定义纸张⼤⼩，这些设置看个⼈制图需求；图74.2 添加地图图件信息地图图件信息包括：指北针、图例、⽐例尺、图名、经纬⽹格、制图⼈、制图单位、制图时间等，其中图名、指北针、图例、⽐例尺、经纬⽹格⼀般是必不可少的图件！4.2.1 添加指北针、⽐例尺单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的⽐例尺，点击OK即可。

01 地图专题制图概论2.专题地图有哪些特征？专题地图和普通地图之间的区别？主题明确但内容广泛：只将一种或者几种与主题相关联的要素特别完备而详细地显示，而其他要素的显示较为概略，甚至不予显示。

时空表达：除了那些能见到和能进行测量的自然想象外，还有那些不能直接测量的自然现象或者人文现象；不仅表示现象的现状和分布，同时表示现象的动态变化和发展规律。

拥有图形标记语言：比如符号化的点、多边形，要引起读图人对所描绘的分布重要特征的关注4. 专题地图由哪些方面的要素构成？数学要素：坐标网、比例尺和地图定向。

专题要素地图底图要素5. 专题地图的分类：按内容分遥感技术的产生和发展，使专题地图制图从内容、形式到成图方法都有了根本性的突破，其越来越能满足不同比例尺专题制图对资料提出的要求。

遥感信息的现势性，宏观性、多时相性和立体覆盖能力，使其成为专题地图制图的重要信息源。

利用遥感信息编制专题地图是一项既能极大地提高成图的准确性，以保证其科学质量，又能大量节约人力、节约时间的工程。

但是，如果制图工作者对利用遥感信息如何实现分类，根据不同卫星提供的信息分辨率能实现多大的分类图版，与比例尺确定有什么关系都不了解的话，显然是难以利用遥感资料编好专题地图的。

GIS是在计算机技术的支持下用于信息采集、加工、存储、管理、分析。

输出与表达地理信息的系统。

地理信息系统的发展是从地图制图和地籍管理开始的，因此地理信息系统的主要功能之一是用于地图制图，但是它把地图这种独特的视觉化的效果和空间分析功能同数据库操作集成在一起，强调空间概念，注重空间分析，形成了强大的分析功能。

各种专题地图可以作为地理信息系统中的数据源之一被采用，加工，并为地理信息系统进行空间查询和分析提供依据，同时，更高层次的实用分析理论又再次以专题地图的形式再现。

因此专题地图不仅是地理信息系统构建时不可缺少的资源，也是地理信息系统分析成果的可视化表达。

Chp 2 专题内容的分布特征及其表示方法1.专题内容的分布特征有哪些？空间分布特征（表示方法的切入点）、数量特征/质量特征；时空（间）特征（后三个在于表示方法本身功能的强化）2. 各种现象的空间分布有哪些？1）点：分布面积较小或者点状分布，比如居民点，企业中心2）线：呈线状或带状分布，如道路、河流、海岸3）面：呈离散的或连续的面状分布①间断而成片分布在广大面积上的，如湖泊、沼泽②在大面积上分散分布，如人口分布，某种农作物播种等③连续而布满整个制图区域，如气温、地质构造、土壤类型PS：前两种可以转换4.比较异同分区统计图表法定点符号法范围法与质底法表达的面状分布现象特征和现象的性质面状轮廓的定义和各区域的概括程度是否具体现象点数法和分级统计图法一致反映现象谁昂指标是否反映真实地理分布现象分区统计图表法不宜与符号法或者其他精确定位的表示方法配合使用当分级数目增多，表达的信息的详细程度？空间分布的规律性？按照统计学原理，分级数量的多少与表达的概括程度呈反比。

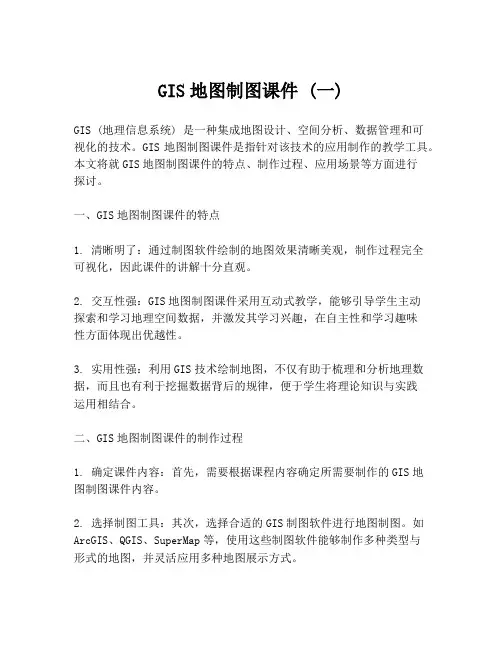

GIS地图制图课件 (一)GIS (地理信息系统) 是一种集成地图设计、空间分析、数据管理和可视化的技术。

GIS地图制图课件是指针对该技术的应用制作的教学工具。

本文将就GIS地图制图课件的特点、制作过程、应用场景等方面进行探讨。

一、GIS地图制图课件的特点1. 清晰明了：通过制图软件绘制的地图效果清晰美观，制作过程完全可视化，因此课件的讲解十分直观。

2. 交互性强：GIS地图制图课件采用互动式教学，能够引导学生主动探索和学习地理空间数据，并激发其学习兴趣，在自主性和学习趣味性方面体现出优越性。

3. 实用性强：利用GIS技术绘制地图，不仅有助于梳理和分析地理数据，而且也有利于挖掘数据背后的规律，便于学生将理论知识与实践运用相结合。

二、GIS地图制图课件的制作过程1. 确定课件内容：首先，需要根据课程内容确定所需要制作的GIS地图制图课件内容。

2. 选择制图工具：其次，选择合适的GIS制图软件进行地图制图。

如ArcGIS、QGIS、SuperMap等，使用这些制图软件能够制作多种类型与形式的地图，并灵活应用多种地图展示方式。

3. 设计地图样式：进入GIS制图软件之后，根据学生所需要学习的目标，通过制图软件提供的素材库中的地图样式、符号及相关参数，进行地图样式设计。

4. 制作教学PPT：接下来，将绘制好的地图保存为图片格式，然后将地图图片插入PPT的相应位置，结合课堂教学和演示等方式进行呈现。

三、GIS地图制图课件的应用场景1. 学习课堂：GIS地图制图课件在地理与环境教育、地理信息科学、物理天文科学、农业科学、计算机等学科中得到广泛应用。

在学习课堂中，GIS地图制图课件可以有效帮助学生理解地理知识和地球环境变化，并可以进行实践操作，利用GIS技术引导学生进行数据分析和处理。

2. 软件培训：GIS地图制图课件适用于培训机构、行业组织等为员工进行GIS技术的相关培训等。

这时，适当减少理论部分的课程时间，着重在GIS软件的实际操作上，让学员合理高效地利用工具绘制地图。
