地图制图综合解读

第四章地图概括
1、地图概括即制图综合，是地图构成的重要法则之一。

地图概括是对地理信息从感知到理性认识的抽象过程。

它解决了将空间信息庞杂多维的客观世界，清晰地表现在有限的二维图面上，实现由地理数据向抽象、概括的形象-符号模型的转变。

2、地图概括的实质，是在制图过程中对地图数据和图解形式经过科学化处理，使其能表现出制图区域的基本特征和制图现象的基本的、典型的面貌和主要特点。

3、根据对地图概括性质分析，可知影响地图概括的主要因素有：地图的用途与主题、地图的比例尺、制图区域的特征、制图数据质量以及制图图解限制等。

4.手工概括与自动概括（P126）
5、地图概括的内容和方法（P127）
1）选取：选取和分类是不可分的，它的目的是使复杂无序的地图信息，通过聚类和分群使之有序化，正确的内容选取方法应该遵循从整体到局部的原则进行。

2）简化：简化就是显示空间数据的重要特征，删除不重要的细部
3）夸张：在地图制图实践中，由于地图用途、区域特征、地物特点等原因，在符号化过程中往往要突破比例尺限制，采取不依比例的表示方法，这就是所谓的夸张。

夸张主要包括以下两个方面：不依比例尺的放大和移位。

4）符号化：地图数据的符号化，其实质就是空间数据的可视化，是地图概括的最终结果的体现。

空间数据经过选取（分类）、简化、夸张等概括方法处理之后，通过制定的图形记号，使其转化为视觉可见的形象—符号模型。

制图综合的名词解释制图综合是一个广泛的概念，它涵盖了各种与制图和地理空间信息相关的技术和方法。

在现代科技和信息时代，地理信息系统（GIS）、遥感技术、计算机辅助设计（CAD）等工具被广泛应用于制图综合领域，使得地图制作和空间数据的管理变得更加高效和准确。

首先，制图综合是一门研究和应用地图制作、管理和分析等技术的学科。

它的目标是通过将地理信息与各种制图技术和方法相结合，生成准确、有用和易于理解的地图产品。

制图综合涉及到地理数据的收集和处理、制图样式和符号的设计、地图投影和坐标系统的选择等方面，旨在将复杂的地理空间信息以图形和图像的方式呈现给用户。

其次，制图综合在多个领域有着广泛的应用。

地图是人们认识和理解世界的重要工具，它在交通运输、城市规划、农业、环境保护、灾害管理等领域起着关键作用。

在交通运输领域，制图综合可以帮助规划交通网和路线，提高交通效率和安全性。

在城市规划中，地图可以展现城市的地貌、土地利用和人口分布等信息，促进城市的合理发展。

在农业领域，空间数据分析和制图可以帮助农民进行土地管理和农作物种植，提高粮食产量和农产品质量。

在环境保护和灾害管理中，地图可以用于监测和预测自然灾害的发生，帮助人们做好应对措施。

此外，制图综合还与地理信息系统（GIS）和遥感技术密切相关。

GIS是一种将各种类型的地理数据整合、存储、管理和分析的技术系统，它可以与制图综合相结合，提供更加丰富和多样化的地图产品。

遥感技术则通过获取地球表面的遥感影像和数据，为制图和空间分析提供了重要的数据源。

GIS和遥感技术的结合使得制图综合从传统的手工绘图方式转向了数字化、自动化和精确化的制图方法，大大提高了制图综合的效率和质量。

总而言之，制图综合是涵盖了各种制图和地理空间信息相关的技术和方法的学科。

它在多个领域有着广泛的应用，并与地理信息系统和遥感技术等密切相关。

随着科技的不断发展，制图综合将继续在地理空间信息处理、分析和可视化等方面发挥重要作用，为人们更好地理解和管理地球上的各种地理现象和问题提供支持。

浅谈地图制图综合方法在数字化时代的今天，地理信息系统已成为空间信息分析应用的主要工具，但空间信息在GIS中的最好表示方式仍然是地图。

本文以地图制图的理论为基础，提出了地图制图综合的几种方法，希望对相关人士有所帮助。

标签：地图自动综合概念模型模型算法1前言地图自动综合的研究从上世纪60 年代就开始了。

最初的研究内容是将地图目标看作简单的几何实体进行操作，如Douglas 和Peucker 进行的线目标化简算法；Topfer 和Pillewizer 的对点、面群目标的选取等。

这些算法使得地图综合的问题得到简化，使得计算的运算量大大的减少；但同时也带来了一些不可忽视的问题，例如不能反映制图综合的约束条件以及不能完全满足基于GIS 下的地图综合的需要。

此后，众多的制图学者进行了多方面的探讨，提出了许多有建设性的理论和方法。

2地图自动综合方法2.1交互式综合在交互式综合中，低层次的任务由软件执行，高层次的任务由人来实现和控制。

交互式方法基于友好的用户界面，用户可以在系统选项中轻松地漫游，选择要被综合的对象和综合所用到的工具。

一个交互式综合方法要成功，最重要的是它不仅仅代替了制图员的笔，而且真正使用户能够在一个高层次上对综合做出决策，也就是说，系统必须能够放大人类的智能。

因此这种方法又叫做“放大智能方法。

”2.2批处理式综合地图自动综合主要批处理方法：面向信息综合、滤波法、启发式综合和分形学方法、小波分析法等。

面向信息综合的基本思想：在原图上找出信息密度（单位面积信息量）太大且因此不能保证缩小后的地图的视觉易读性的位置。

通过在该处改变制图目标，使目标概率增加，从而使信息量减少。

面向信息的综合大都是研究地图的总体信息，甚至基本上只涉及关于一幅图的平均信息量，然而对于具体的综合操作来说，更为重要的是单个制图目标的信息。

滤波是对以周期振动为特征的一种现象的一定频率范围的减弱或抑制。

当低通滤波时，地图信息的局部高频被消除；当高通滤波时，地图信息的局部低频被消除。

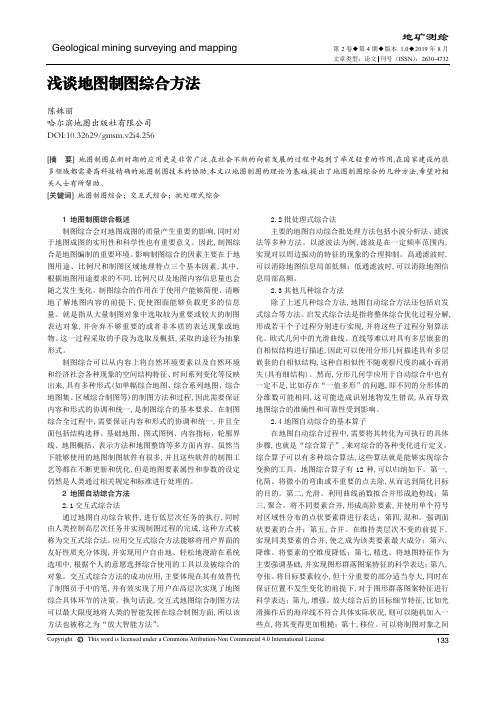

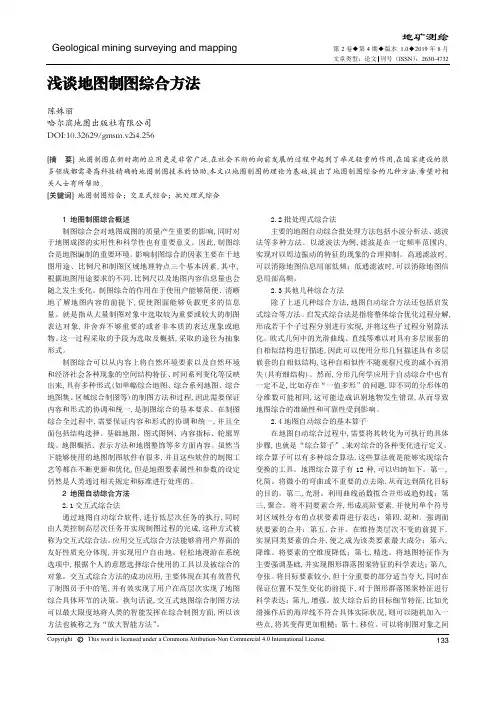

浅谈地图制图综合方法陈姝丽哈尔滨地图出版社有限公司DOI:10.32629/gmsm.v2i4.256[摘 要]地图制图在新时期的应用更是非常广泛,在社会不断的向前发展的过程中起到了举足轻重的作用,在国家建设的很多领域都需要高科技精确的地图制图技术的协助,本文以地图制图的理论为基础,提出了地图制图综合的几种方法,希望对相关人士有所帮助。

[关键词] 地图制图综合；交互式综合；批处理式综合1 地图制图综合概述制图综合会对地图成图的质量产生重要的影响,同时对于地图成图的实用性和科学性也有重要意义。

因此,制图综合是地图编制的重要环境。

影响制图综合的因素主要在于地图用途、比例尺和制图区域地理特点三个基本因素,其中,根据地图用途要求的不同,比例尺以及地图内容信息量也会随之发生变化。

制图综合的作用在于使用户能够简便、清晰地了解地图内容的前提下,促使图面能够负载更多的信息量。

就是指从大量制图对象中选取较为重要或较大的制图表达对象,并舍弃不够重要的或者非本质的表达现象或地物。

这一过程采取的手段为选取及概括,采取的途径为抽象形式。

制图综合可以从内容上将自然环境要素以及自然环境和经济社会各种现象的空间结构特征、时间系列变化等反映出来,具有多种形式(如单幅综合地图、综合系列地图、综合地图集、区域综合制图等)的制图方法和过程,因此需要保证内容和形式的协调和统一,是制图综合的基本要求。

在制图综合全过程中,需要保证内容和形式的协调和统一,并且全面包括结构选择、基础地图、图式图例、内容指标、轮廓界线、地图概括、表示方法和地图整饰等多方面内容。

虽然当下能够使用的地图制图软件有很多,并且这些软件的制图工艺等都在不断更新和优化,但是地图要素属性和参数的设定仍然是人类通过相关规定和标准进行处理的。

2 地图自动综合方法2.1交互式综合法通过地图自动综合软件,进行低层次任务的执行,同时由人类控制高层次任务并实现制图过程的完成,这种方式被称为交互式综合法。

第七章地图综合（generalization）(地图概括)：是根据地图的用途、比例尺和制图区域等地理特点、采取一些方法和手段、以概括的、抽象的形式,把制图对象（空间信息）中最主要的、最本质的信息提取出来，把次要的、非本质的信息舍去形成新的空间概念或知识的过程。

影响地图综合的主要因素（重点）一、地图用途的影响，地图的用途和主题是地图综合的主导因素（目的综合）二、地图比例尺的影响三、制图区域地理特征的影响四、数据形式和质量的影响五、地图符号（图解限制）的影响：符号的形状、大小和颜色三要素直接影响地图的负载量，并制约着综合的程度。

§7-3 地图综合的主要方法（重点）一、地图内容的取舍：分为类别取舍和级别取舍两种情况，即有两个取舍的概念。

类别选取：指在资料地图中选取有关的、重要的、本质的事物或现象表示到新编地图上来，而舍去其无关的、次要的、非本质的东西，不将其表示到新编地图上。

级别选取：指在同一类对象中选取主要的、等级高的要素，舍弃次要的、等级低的要素。

地图内容选取主要解决的三个问题：选取程度，选取标准，选取顺序二、制图对象的概括（化简）1．地物形状的概括（外部轮廓的简化和内部结构的简化）2．数量特征的概括（可通过数量分级的减少进行对象数量特征的概括。

其结果：表现为数量标志由详细变得概略。

）3．质量特征的概括：指决定物体性质的特征。

三、地物的位移：随着地图比例尺的缩小，以符号表示的各个物体之间相互压盖，模糊了相互间的关系(甚至无法正确表达)，需采用图解的方法加以正确处理,即采用“位移”的方法。

基本原则：尽量保持自然地理要素和重要的地物位置正确；移动人文地理要素和其它次要地物的位置。

实质：经过概括后的地图：以概括、抽象的形式，表示出制图区域最主要的事物和最本质的特征。

制图对象的概括（化简）：指对客观事物的形状、数量和质量特征进行化简。

形状化简：是去掉轮廓形状碎部，保留或夸大重要特征；数量和质量特征的化简：就是减少分类、分级的概念。

地图制图综合的数量分析方法导读隐藏文本加配音 随着科学技术的进步，地图概括的数量分析应用了现代数学的方法，从而进一步揭示了地图概括的规律，提供了分类的数量指标，指导了制图作业。

这里要介绍的是在一般制图中行之有效的几种数量分析方法：图解计算法、等比数列法、区域指标法、回归分析法以及开方根规律。

一、图解计算法1、定义这是通过前苏联霍夫（B.H.CyxoB ）的著作介绍过来的，是一种以地图符号的面积载负量确定符号选到数量指标的方法，这种方法一般用于确定居民点选取数额。

2、一般公式居民点的面积载负量S 由两部分组成，即居民点符号的面积q 和居民点注记的面积p ，一般公式为：)(p q n S +=式中，n ——每平方厘米的居民点个数；每个字的面积为宽×高=d 2，汉字地名注记平均由3个字组成，连同字间隔占0.5个字宽，则上式可表示为：)5.3(2d r n S +=居民点的组成动画演示衡量一个地区内居点面积载负量，即为每100m 2内居民点所占面积（mm 2）的总和，即：∑∑∑+=222100/)5.3(100/mm d r mm Si i i3、 举例1、定义这是苏联学者鲍罗金（A.B.Bopo ）提出的用等比数列确定地图要素选取的方法。

2、等比数列的模式以河流为例应用等比数列法选取支流时，将河流的长短用等比数列分级，表示为A i ，而河流间的平均距离也用等比数列分级，表示为B i ，能够入选的河流最小间隔用二维的等比数列C ij 表示。

等比数列的模式表中：①选取间隔的对角线（nn C C ,,11 ）为全取线，若在此线外侧的河流全部选取；距离小于左列（21~B B ）及长度短于下行（21~A A ）的地物全部舍弃。

②从1A ，2A ，…到n A 或从1B ，2B 到n B 数值间应符合等比关系，即：11-⋅=i i r A A11-⋅=i i p B B式中r,p 为辩认系数，是一种经验数据，可令3.1=r 及5.1=p 。
