丰田普锐斯混合动力系统全介绍

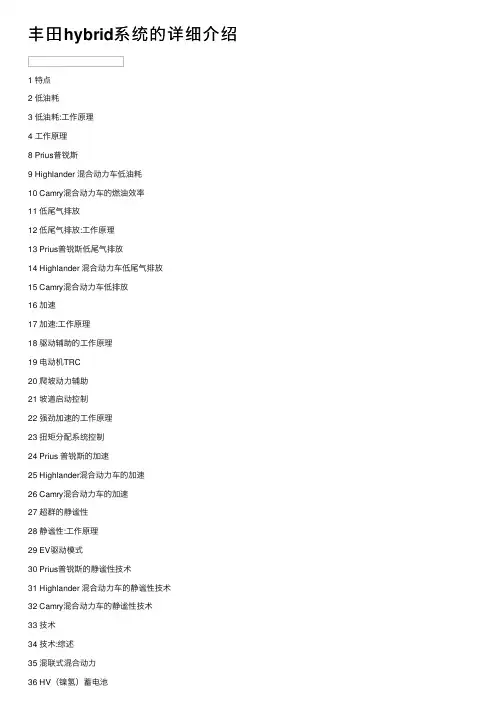

丰⽥hybrid系统的详细介绍1 特点2 低油耗3 低油耗:⼯作原理4 ⼯作原理8 Prius普锐斯9 Highlander 混合动⼒车低油耗10 Camry混合动⼒车的燃油效率11 低尾⽓排放12 低尾⽓排放:⼯作原理13 Prius普锐斯低尾⽓排放14 Highlander 混合动⼒车低尾⽓排放15 Camry混合动⼒车低排放16 加速17 加速:⼯作原理18 驱动辅助的⼯作原理19 电动机TRC20 爬坡动⼒辅助21 坡道启动控制22 强劲加速的⼯作原理23 扭矩分配系统控制24 Prius 普锐斯的加速25 Highlander混合动⼒车的加速26 Camry混合动⼒车的加速27 超群的静谧性28 静谧性:⼯作原理29 EV驱动模式30 Prius普锐斯的静谧性技术31 Highlander 混合动⼒车的静谧性技术32 Camry混合动⼒车的静谧性技术33 技术34 技术:综述35 混联式混合动⼒36 HV（镍氢）蓄电池37 ⾼输出功率电动机38 再⽣制动39 动⼒控制单元40 汽油发动机41 动⼒分离装置42 发电机43 电⼦控制系统44 Highlander 混合动⼒车 HV（镍氢）蓄电池45 后电动机46 减速机47 Camry混合动⼒车的电池48 Camry混合动⼒车的电动马达49 Camry混合动⼒车的发动机50 串联式混合动⼒系统51 并联式混合动⼒系统52 混合动⼒车:联合国定义53 系统阵容54 开发56 TOYOTA油电混合动⼒系统开发的历史57 主要的TOYOTA油电混合动⼒车开发历史59 TOYOTA油电混合动⼒系统核⼼技术开发的历史62 混合动⼒车的开发历史63 混合动⼒车开发的前景64 混合动⼒车的电⼒65 家⽤电器的电源66 概念车简介67 概念车CS&S68 概念车 Future Truck Concept69 概念车 MTRC70 实践71 丰⽥的汽车⽣产⽅式72 TOYOTA油电混合动⼒系统的⽣产⼯序 (⾃动化＜Jidoka＞)73 TOYOTA油电混合动⼒系统的⽣产⼯序 (准时化⽣产⽅式 Just-in-Time)74 混合动⼒车的累积销售数量75 引进混合动⼒车的国家特点低油耗、低尾⽓排放量、良好的加速、运⾏安静的传动系统TOYOTA油电混合动⼒系统是综合了电动机和发动机两⼤动⼒优点的新⼀代动⼒系统。

丰田各代ths解析摘要：一、丰田THS混合动力系统简介二、丰田各代THS技术特点及发展历程1.第一代THS（1997年）2.第二代THS（2003年）3.第三代THS（2008年）4.第四代THS（2012年）5.第五代THS（2018年）三、丰田THS在我国市场的应用及市场表现四、丰田未来混合动力技术发展趋势正文：一、丰田THS混合动力系统简介丰田混合动力系统（Toyota Hybrid System，简称THS）是全球范围内最为成功的混合动力技术之一。

自1997年首次应用于丰田普锐斯以来，THS凭借其卓越的燃油经济性、环保性能以及可靠性，赢得了全球消费者的认可。

二、丰田各代THS技术特点及发展历程1.第一代THS（1997年）第一代丰田THS主要采用了一台1.5L四缸发动机和一台电动机组成的混合动力系统。

发动机和电动机分别负责动力输出和辅助动力输出，使得车辆在不同的驾驶条件下都能实现高效能的燃油经济性。

2.第二代THS（2003年）第二代THS在第一代基础上进行了多项技术升级，包括采用更大容量的镍氢电池、提高电动机的功率和扭矩等。

此外，第二代THS还引入了电子无级变速器（E-CVT），使得动力传输更加平顺。

3.第三代THS（2008年）第三代THS进一步优化了发动机和电动机的性能，提高了燃油经济性。

此外，第三代THS采用了全新的行星齿轮式混合动力系统，使得动力分配更加智能高效。

4.第四代THS（2012年）第四代THS采用了更小排量的发动机，如1.8L和2.0L，同时继续提高电动机的性能。

此外，丰田还为第四代THS引入了智能驾驶辅助系统，提升了驾驶安全性和舒适性。

5.第五代THS（2018年）第五代THS采用了全新的混合动力架构，包括更大容量的电池、更高效的电动机和发动机。

此外，第五代THS还引入了四驱系统，进一步提高了车辆的驾驶性能。

三、丰田THS在我国市场的应用及市场表现我国作为全球最大的新能源汽车市场，丰田THS在我国市场同样表现出色。

丰田普锐斯混合动力工作原理
普锐斯混合动力系统主要由三个组成部分组成：汽油发动机、电动机
以及电池组。

首先，当驾驶员启动车辆时，动力来自于内燃机的燃油供给。

普锐斯
搭载了一台为混合动力量身定制的1.8升汽油发动机，其运转效率非常高。

使用了一系列的技术优化，例如改进气缸燃烧充分程度、减少内摩擦损失等。

其次，普锐斯还搭载了一台电动机，该电动机由电池组供电。

电池组
是由大量的镍氢电池（NiMH）构成的，可在车辆长时间停止状态下直接供电。

这就意味着普锐斯可以在一些交通拥堵情况下仅依靠电动机运行，从
而节省燃油并减少环境污染。

在大多数情况下，当发动机需要额外动力时，智能控制系统会启动发
动机，并将燃油供给给发动机。

与此同时，电动机通过在车轮上提供辅助
动力，提高了发动机效率。

当车辆减速、制动或者处于低速行驶状态时，
电动机会转为发电机工作，将制动能量转化为电能储存到电池中，以供以
后使用。

此外，普锐斯还具有回收能量的功能。

当车辆处于行驶状态时，发动
机通常会产生一些浪费的能量。

普锐斯的智能控制系统能够通过将发动机
的部分能量转变为电能并储存在电池组中来最大限度地利用这些浪费的能量。

这些回收的能量后续可以用来供给电动机运行，从而减轻了对发动机
的依赖和燃料的消耗。

总结来说，丰田普锐斯混合动力系统通过将汽油发动机和电动机结合
起来，并依靠智能控制系统来优化动力的配送，从而实现了燃油的节省和
环保的目标。

这种混合动力系统在当今的汽车市场上已经被广泛应用，并成为了未来汽车发展的方向之一。

丰田普锐斯工作原理
丰田普锐斯是一款混合动力汽车，其工作原理主要包括油机和电动机之间的协同工作。

首先，丰田普锐斯搭载了一台汽油发动机，该发动机与传统汽车的发动机类似。

它主要负责提供动力，驱动汽车以及充电电池组。

与传统汽车不同的是，普锐斯的发动机采用了更为高效的Atkinson 周期工作方式，通过优化气缸的进气和排气时间，提高了热能的利用效率。

其次，普锐斯还搭载了一台电动机，该电动机通过电池供电。

电动机主要负责提供低速和起步阶段的动力，以减少发动机在低负荷工况下的燃油消耗和排放。

同时，电动机还能通过回收制动能量将制动时产生的能量转化为电能，储存在电池中，以供后续使用。

整个系统的工作原理如下：在低速和起步阶段，电动机独立驱动汽车，同时通过回收制动能量为电池充电。

当需要更大的动力输出时，油机会自动启动，并与电动机共同提供动力。

此时，电动机通过逆变器将电池储存的直流电转化为交流电，供给驱动电机。

而当电池能量不足时，油机会自动启动并充电电池，以保持电池的电能储量。

总体来说，丰田普锐斯通过油机和电动机的组合，实现了能源的高效利用和减少尾气排放的目的。

油机和电动机的协同工作可以根据实际需求，在提供动力的同时最大限度地降低燃油消
耗和环境污染，使得丰田普锐斯成为一款具有高效节能特点的汽车。

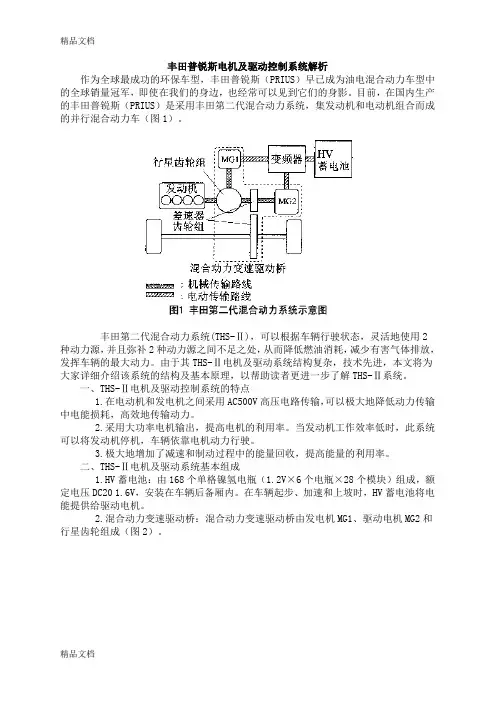

丰田普锐斯电机及驱动控制系统解析作为全球最成功的环保车型，丰田普锐斯（PRIUS）早已成为油电混合动力车型中的全球销量冠军，即使在我们的身边，也经常可以见到它们的身影。

目前，在国内生产的丰田普锐斯（PRIUS）是采用丰田第二代混合动力系统，集发动机和电动机组合而成的并行混合动力车（图1）。

丰田第二代混合动力系统(THS-Ⅱ)，可以根据车辆行驶状态，灵活地使用2种动力源，并且弥补2种动力源之间不足之处，从而降低燃油消耗，减少有害气体排放，发挥车辆的最大动力。

由于其THS-Ⅱ电机及驱动系统结构复杂，技术先进，本文将为大家详细介绍该系统的结构及基本原理，以帮助读者更进一步了解THS-Ⅱ系统。

一、THS-Ⅱ电机及驱动控制系统的特点1.在电动机和发电机之间采用AC500V高压电路传输，可以极大地降低动力传输中电能损耗，高效地传输动力。

2.采用大功率电机输出，提高电机的利用率。

当发动机工作效率低时，此系统可以将发动机停机，车辆依靠电机动力行驶。

3.极大地增加了减速和制动过程中的能量回收，提高能量的利用率。

二、THS-Ⅱ电机及驱动系统基本组成1.HV蓄电池：由168个单格镍氢电瓶（1.2V×6个电瓶×28个模块）组成，额定电压DC20 1.6V，安装在车辆后备厢内。

在车辆起步、加速和上坡时，HV蓄电池将电能提供给驱动电机。

2.混合动力变速驱动桥：混合动力变速驱动桥由发电机MG1、驱动电机MG2和行星齿轮组成（图2）。

3.变频器：由增压转换器、逆变整流器、直流转换器、空调变频器组成。

（1）增压转换器：将HV蓄电池DC201.6V电压增压到DC500V（反之从DC500V降压到DC201.6V）。

（2）逆变整流器：将DC500V转换成AC500V，给电动机MG2供电。

反之将AC500V 转换成DC500V，经降压后，给HV蓄电池充电。

（3）直流转换器：将HV蓄电池DC201.6V降为DC12V，为车身电器供电，同时为备用蓄电池充电。

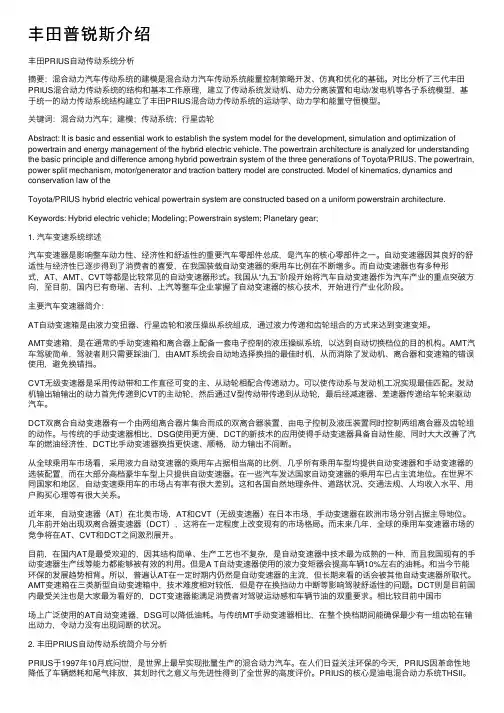

丰⽥普锐斯介绍丰⽥PRIUS⾃动传动系统分析摘要：混合动⼒汽车传动系统的建模是混合动⼒汽车传动系统能量控制策略开发、仿真和优化的基础。

对⽐分析了三代丰⽥PRIUS混合动⼒传动系统的结构和基本⼯作原理，建⽴了传动系统发动机、动⼒分离装置和电动/发电机等各⼦系统模型，基于统⼀的动⼒传动系统结构建⽴了丰⽥PRIUS混合动⼒传动系统的运动学、动⼒学和能量守恒模型。

关键词：混合动⼒汽车；建模；传动系统；⾏星齿轮Abstract: It is basic and essential work to establish the system model for the development, simulation and optimization of powertrain and energy management of the hybrid electric vehicle. The powertrain architecture is analyzed for understanding the basic principle and difference among hybrid powertrain system of the three generations of Toyota/PRIUS. The powertrain, power split mechanism, motor/generator and traction battery model are constructed. Model of kinematics, dynamics and conservation law of theToyota/PRIUS hybrid electric vehical powertrain system are constructed based on a uniform powerstrain architecture. Keywords: Hybrid electric vehicle; Modeling; Powerstrain system; Planetary gear;1. 汽车变速系统综述汽车变速器是影响整车动⼒性、经济性和舒适性的重要汽车零部件总成，是汽车的核⼼零部件之⼀。

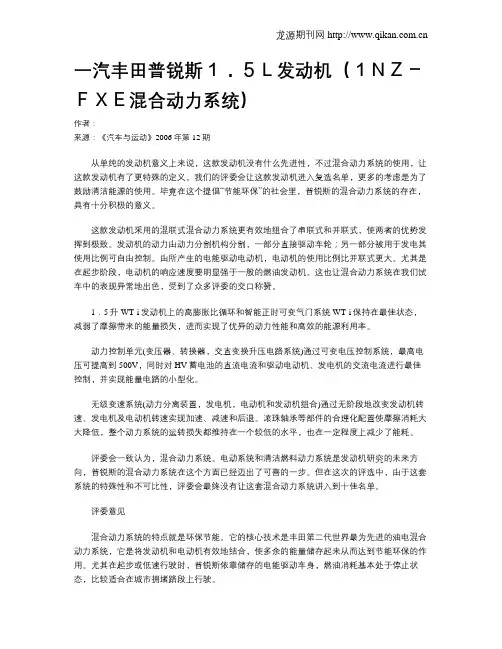

一汽丰田普锐斯１．５Ｌ发动机（１ＮＺ－ＦＸＥ混合动力系统）作者：来源：《汽车与运动》2006年第12期从单纯的发动机意义上来说，这款发动机没有什么先进性，不过混合动力系统的使用，让这款发动机有了更特殊的定义。

我们的评委会让这款发动机进入复选名单，更多的考虑是为了鼓励清洁能源的使用。

毕竟在这个提倡“节能环保”的社会里，普锐斯的混合动力系统的存在，具有十分积极的意义。

这款发动机采用的混联式混合动力系统更有效地组合了串联式和并联式，使两者的优势发挥到极致。

发动机的动力由动力分割机构分割，一部分直接驱动车轮；另一部分被用于发电其使用比例可自由控制。

由所产生的电能驱动电动机，电动机的使用比例比并联式更大。

尤其是在起步阶段，电动机的响应速度要明显强于一般的燃油发动机。

这也让混合动力系统在我们试车中的表现异常地出色，受到了众多评委的交口称赞。

1．5升WT-i发动机上的高膨胀比循环和智能正时可变气门系统WT-i保持在最佳状态，减弱了摩擦带来的能量损失，进而实现了优异的动力性能和高效的能源利用率。

动力控制单元(变压器、转换器，交直变换升压电路系统)通过可变电压控制系统，最高电压可提高到500V，同时对HV蓄电池的直流电流和驱动电动机、发电机的交流电流进行最佳控制，并实现能量电路的小型化。

无级变速系统(动力分离装置，发电机，电动机和发动机组合)通过无阶段地改变发动机转速、发电机及电动机转速实现加速、减速和后退。

滚珠轴承等部件的合理化配置使摩擦消耗大大降低，整个动力系统的运转损失都维持在一个较低的水平，也在一定程度上减少了能耗。

评委会一致认为，混合动力系统。

电动系统和清洁燃料动力系统是发动机研究的未来方向，普锐斯的混合动力系统在这个方面已经迈出了可喜的一步。

但在这次的评选中，由于这套系统的特殊性和不可比性，评委会最终没有让这套混合动力系统讲入到十佳名单。

评委意见混合动力系统的特点就是环保节能。

它的核心技术是丰田第二代世界最为先进的油电混合动力系统，它是将发动机和电动机有效地结合，使多余的能量储存起来从而达到节能环保的作用。

丰田普锐斯混合动力工作原理
1.汽油发动机：丰田普锐斯搭载一台1.8升汽油发动机，用于提供传统的汽车动力。

2.电动机发电机：电动机发电机能够利用汽油发动机的动力来产生电力，并将其储存在电池组中。

3.电池组：电池组用于储存电能，由铅酸蓄电池或镍氢电池组成。

4.电动机：电动机是由电池组提供电能，用于提供额外的动力驱动汽车。

5.转变装置：转变装置包括变速器和力分配装置，用于确保汽车在不同工况下的动力转化和合理利用。

普锐斯在行驶过程中，根据驾驶条件和动力需要，会自动选择使用汽油发动机、电动机或者两者同时驱动。

以下是普锐斯在不同工况下的工作原理：
1.启动和低速行驶：
当车辆启动时，普锐斯会首先使用电池组中的电能来发动电动机，驱动车辆。

在低速行驶或停车等情况下，汽油发动机会关闭，全部动力都由电动机提供。

这样可以减少油耗和排放。

2.高速巡航：
在高速巡航过程中，当车辆需要更大的动力时，汽油发动机会启动并提供动力，同时电动机也会提供动力，两者协同工作。

变速器会根据车速和转速的不同调整传动比例，以提供最佳的动力输出效果。

3.减速和制动：
当车辆减速或制动时，电动机会变成发电机，利用惯性和制动时产生的能量来发电，并将电能储存到电池组中。

这样可以减少能源的浪费，并延长电池组的寿命。

总的来说，丰田普锐斯混合动力系统的工作原理就是根据驾驶条件和动力需求合理分配汽油发动机和电动机的工作任务，以实现最佳的燃油效率和减少排放。

通过优化动力系统的配合和能量的回收利用，普锐斯的燃油效率得到了显著提高，同时也符合环保要求。

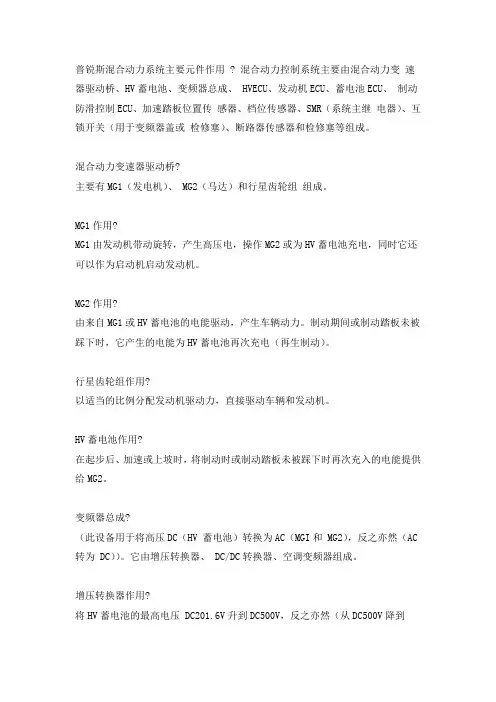

普锐斯混合动力系统主要元件作用 ? 混合动力控制系统主要由混合动力变速器驱动桥、HV蓄电池、变频器总成、 HVECU、发动机ECU、蓄电池ECU、制动防滑控制ECU、加速踏板位置传感器、档位传感器、SMR（系统主继电器）、互锁开关（用于变频器盖或检修塞）、断路器传感器和检修塞等组成。

混合动力变速器驱动桥?主要有MG1（发电机）、 MG2（马达）和行星齿轮组组成。

MG1作用?MG1由发动机带动旋转，产生高压电，操作MG2或为HV蓄电池充电，同时它还可以作为启动机启动发动机。

MG2作用?由来自MG1或HV蓄电池的电能驱动，产生车辆动力。

制动期间或制动踏板未被踩下时，它产生的电能为HV蓄电池再次充电（再生制动）。

行星齿轮组作用?以适当的比例分配发动机驱动力，直接驱动车辆和发动机。

HV蓄电池作用?在起步后、加速或上坡时，将制动时或制动踏板未被踩下时再次充入的电能提供给MG2。

变频器总成?（此设备用于将高压DC（HV 蓄电池）转换为AC（MGI和 MG2），反之亦然（AC 转为 DC））。

它由增压转换器、 DC/DC转换器、空调变频器组成。

增压转换器作用?将HV蓄电池的最高电压 DC201.6V升到DC500V，反之亦然（从DC500V降到DC201.6V DC/DC转换器作用 ?将最高电压从DC201.6V降到 DC12V，为车身电器组件供电以及为备用蓄电池再次充电（DC12V）。

空调变频器作用?将HV蓄电池的额定电压 DC201.6V转换为AC201.6V，为空调系统中电动变频压缩机供电。

HV--ECU作用?接收每个传感器及ECU（发动机 ECU、蓄电池ECU、制动防滑控制ECU和EPSECU）的信息，根据此信息计算所需要的转矩和输出功率。

HV -ECU将计算结果发送给发动机ECU、变频器总成、蓄电池 ECU、制动防滑控制ECU。

发动机ECU作用?根据接收到的来自HV ECU的发动机目标转速和所需要的发动机动力信号，启动智能电子节气门控制系统。

丰田普锐斯工作原理丰田普锐斯是一款混合动力汽车，其工作原理主要包括电动机、燃油发动机以及电池组的配合工作。

下面我将详细介绍普锐斯的工作原理。

普锐斯是一款采用串联式混合动力系统的汽车。

串联式混合动力系统包括一个小型燃油发动机和一个电动机，二者共同驱动车辆。

与传统燃油车不同的是，普锐斯可以根据驾驶条件自动选择使用电动机、燃油发动机或者两者同时工作。

首先，我们来看普锐斯的电动机。

电动机主要使用电能来驱动车辆。

普锐斯内置了高压电池组，通过充电器可以将电池组充满。

当车辆启动时，电动机会首先工作。

在电动模式下，普锐斯只通过电动机驱动车辆，而不使用燃油发动机。

这样可以实现零排放的环保效果。

当电池组电量较低时，或者需要较大的动力输出时，普锐斯会自动切换到混合动力模式。

在混合动力模式下，电动机和燃油发动机会同时工作，以提供更大的动力输出。

燃油发动机主要负责给电池组充电，并且在车辆需要更高速度或者急加速时提供辅助动力。

普锐斯的燃油发动机采用了Atkinson循环，该循环可以提高燃油发动机的热效率，减少能量损失。

燃油发动机采用汽油作为燃料，并且可以根据驾驶条件的不同自动进行启停，以提高燃油经济性。

此外，燃油发动机还通过发电机的方式将多余的能量转化为电能，将电能储存到电池组中，以供电动机使用。

另外，普锐斯还拥有再生制动系统。

当车辆刹车时，通过再生制动系统可以将刹车过程中产生的能量转化为电能，储存在电池组中。

这样，不仅可以减少能量浪费，还可以增加电池组的储电量。

综上所述，丰田普锐斯的工作原理是通过电动机、燃油发动机及其配套的电池组共同工作。

电动机可以独立驱动车辆，实现零排放环保；而燃油发动机则负责给电池组充电，并在需要时提供辅助动力。

普锐斯还采用了再生制动系统，将刹车过程中产生的能量转化为电能进行储存。

通过这种混合动力系统的设计，普锐斯既具备了环保的特点，又可提供较好的动力性能和燃油经济性。

普锐斯的控制原理普锐斯是目前全球最流行的混合动力车型之一。

它采用了独特的电动机和燃油发动机混合驱动技术，为驾驶员提供高效、环保、安静且灵活的行驶体验。

普锐斯的控制原理是如何实现这些特点的呢？普锐斯的混合动力系统可以分为三个主要的部分：电动机、发动机和电池组。

这三个部分的整合和协调起着至关重要的作用，使得普锐斯可以在不同的行驶条件下提供最佳的性能和燃油经济性。

下面从普锐斯的电动机、发动机和电池组三个方面来详细介绍普锐斯的控制原理：一、电动机普锐斯的电动机主要是负责启动和加速，并在需要时为发动机提供动力支持。

它基于交流电工作，最大功率可以达到68马力，最大扭矩可达207牛·米。

电动机的控制是通过普锐斯的特殊变速器来实现的。

这个变速器可以将电动机和发动机的输出功率进行合理的分配。

变速器通过经过调整的电子控制单元（ECU）来监测电动机的转速、加速度和温度，并根据驾驶员的行驶需求和行驶条件来实现转向和离合器控制等动作。

此外，当汽车需要减速和刹车时，电动机可以通过回收制动能量的方式将刹车时产生的电能存储在电池组中，以提高能量利用率，改善油耗和碳排放。

二、发动机在普锐斯中，有一个1.8升四缸汽油发动机，它可以产生最大功率为95马力，最大扭矩为142牛·米。

它不仅能为车辆提供直接驱动动力，而且还可以通过发电机为电池组提供电源。

在普锐斯的混合动力系统中，这个发动机主要用于高速巡航和加速时的驱动。

发动机的控制是通过ECU来实现的。

ECU可以监控和调整发动机的燃油喷射、点火时间和气缸压缩率等参数，以实现最佳燃油经济性和尽可能少的污染排放。

三、电池组普锐斯的电池组是车辆的存储能量的中心，它是由氢化镍金属（NiMH）电池组成的。

这个电池组可以为电动机提供动力，并通过回收行驶中的能量来增加能源的利用率。

电池组的控制是通过ECU来实现的。

ECU可以监控和调整电池的电荷状态，以增加电池的使用寿命和充电效率。

２、电子制动力分配（ＥＢＤ）控制电子制动力分配（ＥＢＤ）控制包括以下两个方面：一是在制动时根据行驶条件在前后轮间分配合适的制动力．二是在转向时控制左右车轮的制动力，以保持车辆平稳行驶。

２．１前后轮制动力分配（直线制动）如果车辆直线行驶时制动．后轮的载荷会减小，前轮的载荷增大。

速度传感器将检测到的这种情况以电信号的形式传给制动防滑控制Ｅｃｕ．Ｅｃｕ控制制动执行器调节后轮制动力的分配．达到最优控制。

例如：当车辆载荷不同、制动减速度不同时．后轮制动力的大小也不同．通过ＥＢＤ对制动力进行合理的分配达到最优。

２．２左右轮制动力分配（转向制动）如果车辆转向行驶时制动，内侧车轮的载荷减小，外侧车轮的载荷增大。

速度传感器将检测到的这种情况以电信号的形式传给制动防滑控制Ｅｃｕ，Ｅｃｕ控制制动执行器调节内侧车轮和外侧车轮的制动力分配．达到最优控制。

３、制动助力系统制动助力系统有两个功能：一是紧急制动时．如果制动踏板力不足，可以增大制动力；二是当需要强大的制动力时．增大制动力。

３．１紧急制动时紧急制动情况下，驾驶员往往会惊慌失措而不能用力踩制动踏板。

根据总泵压力传感器和制动踏板行程传感器的信号，制动防滑控制Ｅｃｕ计算制动踏板作用的速度和程度．然后判定驾驶员紧急制动的意图。

如果Ｅｃｕ判定驾驶员确实想紧急制动．则系统就会启动制动执行器来增大制动液压。

也就是说，制动助力系统将急踩制动踏板视为紧急制动，此时，如果驾驶员踩制动踏板的力不足，系统也会产生制动力。

３．２满载制动时车辆满载时．即使不提供快速制动．也需要很强的制动力。

因此，也要使用制动助力系统。

４、车辆稳定性控制系统（Ｖｓｃ＋）车辆稳定·性控制系统（Ｖｓｃ＋）有两个功能：一是可以防止转向时前轮或后轮急速滑动产生的车辆侧滑；二是和ＥＰｓＥｃｕ一起进行联合控制，以便根据车辆的行驶条件提供助力转向。

４．１阻止前后轮滑动当车轮侧向力大于车轮横向附着力时就会产生侧滑，如图５所示为前轮有滑动趋势和后轮有滑动趋势的情况。

普锐斯的混合动力原理
普锐斯是一款由丰田汽车公司生产的混合动力汽车。

混合动力原理是指通过结合内燃机和电动机的运行方式，以实现更高效的燃油利用和降低尾气排放的目标。

普锐斯的混合动力系统由以下几个主要组成部分构成：
1. 内燃机：普锐斯搭载的是汽油内燃机，通常是一个小型的、高效的汽油发动机。

这个发动机主要负责为电动机充电和提供额外的动力。

2. 电动机/发电机：普锐斯还搭载了一个电动机，它能够通过电池供电提供动力，也可以在行驶过程中充当发电机，将制动能量转化为电能储存到电池中。

3. 变速器：普锐斯的混合动力系统使用了一种称为“电子无级变速器”的装置。

这种变速器可以根据驾驶条件自动调整内燃机和电动机的功率输出，以实现最佳的燃油经济性。

4. 电池组：普锐斯使用了一组高压镍氢电池来储存电能，以供电动机使用。

这些电池通过内燃机和制动能量回收系统进行充电。

在普锐斯的行驶过程中，根据驾驶条件和车速，混合动力系统会自动切换内燃机和电动机的工作方式，以达到最佳的燃油经济性和尾气排放。

在低速行驶和起步时，电动机可以独立提供动力，减少内燃机的使用，从而降低燃油消耗和排放；
而在高速行驶时，内燃机和电动机可以协同工作，提供更强的动力输出。

总的来说，普锐斯的混合动力原理通过充分利用电动机和内燃机的优势，实现了更高的燃油效率和更低的尾气排放，是一种环保和经济的汽车动力系统。

丰田普锐斯混动车型的结构特点及工作原理引言：在当今汽车市场中，混动车型已成为一种受到广泛关注的汽车动力技术，其兼顾了燃油动力与电动动力的优势，具有节能环保、减少排放等优点，在其中丰田普锐斯混动车型是混动车型中的佼佼者之一。

本文将就丰田普锐斯混动车型的结构特点及工作原理进行详细介绍。

一、结构特点：1.双引擎构架丰田普锐斯混动车型采用了双引擎构架，即包括了一个内燃引擎和一个电动引擎。

内燃引擎通常为汽油发动机，而电动引擎则是由电池供电的电动机。

两者共同协同工作，以实现不同速度下的动力输出，从而提高车辆的性能和燃油经济性。

2.电池组和电机丰田普锐斯混动车型使用了高性能的镍氢电池组和电动机。

电池组一般安装在车辆后部，用于储存来自内燃引擎和制动再生能量的电能，并通过电机将电能转化为动力。

这种配置使得车辆在低速行驶、起步和加速时更加顺畅。

3.智能能量管理系统车辆配备了智能能量管理系统，它能够根据车辆速度、功率需求和电池状态等信息，动态地调整内燃引擎和电动引擎的工作模式，从而最大程度地利用混合动力系统的优势，提高燃油经济性和动力输出的效率。

二、工作原理：1.起步和低速行驶当车辆起步或者低速行驶时，电动引擎会优先工作，从电池组中提取电能，驱动车辆前进。

这样不仅能够减少燃油消耗，还能减少排放，提高车辆的环保性能。

2.中速和高速行驶当车辆需要进行中速或者高速行驶时，内燃引擎会开始启动工作，以提供额外的动力输出。

同时电动引擎也会协同工作，以保证车辆的加速性能和燃油经济性。

这种双引擎的工作模式有效地平衡了车辆的性能和燃油消耗。

3.制动再生在制动时，电动引擎会自动切换为发电机状态，将制动能量转化为电能并存储到电池组中，起到了能量再生的作用。

这样不仅能够提高车辆的能量利用率，还能减少制动时的换挡和损耗，延长汽车零部件的使用寿命。

总结：丰田普锐斯混动车型以其独特的双引擎构架和智能能量管理系统，在性能、节能环保等方面展现出了优异的特点。

丰田ths工作原理丰田THS工作原理概述丰田THS（Toyota Hybrid System）是一种混合动力系统，它将传统的内燃机动力和电动机动力结合起来，以提高燃油效率和减少尾气排放。

THS被广泛应用于丰田的混合动力车型中，如普锐斯、卡罗拉混合动力等。

THS系统由多个组件组成，包括发动机、电动机、变速器、电池组等。

这些组件通过控制系统进行协调工作，实现了高效的能量转换和利用。

发动机THS系统中的发动机通常是一台汽油发动机，它与传统汽车的发动机类似。

但与传统汽车不同的是，在THS中，发动机不仅仅负责驱动车辆，还可以充当一个发电机或者一个压缩机。

当需要产生电能时，发动机会启动并驱使一个发电机旋转。

这个旋转过程会产生电能，并将其存储在电池组中。

当需要加速或者行驶时，这些存储在电池中的能量就会被释放出来，并通过一个控制器送到车辆的电驱系统中。

另外，在行驶过程中，发动机还可以通过压缩空气来制动车辆。

这种制动方式被称为“发动机制动”，它可以将车辆的动能转化为电能，并将其存储在电池组中。

电驱系统THS系统中的电驱系统是由一个或多个电动机组成的。

这些电动机通常是交流同步电机，它们可以将电能转换为机械能，并驱使车辆前进。

在THS系统中，电动机和发动机是通过一个变速器连接在一起的。

这个变速器可以根据需要调整发动机和电动机的输出转矩比例，以实现最佳的燃油效率和性能。

另外，在行驶过程中，当需要减速或者停车时，电驱系统还可以反向运转，并将车辆的运动能量转化为电能，并将其存储在电池组中。

控制系统THS系统中的控制系统是整个系统的核心。

它可以监测并控制发动机、变速器、电池组等所有组件的工作状态和输出功率，以实现最佳的燃油效率和性能。

控制系统通常由多个微处理器组成，这些微处理器会根据传感器所提供的信息来进行计算和决策。

这些传感器可以监测发动机、电池组、电动机等组件的状态和性能，以帮助控制系统做出最佳的决策。

此外，控制系统还可以根据驾驶员的需求和行驶条件来调整发动机和电动机的输出功率，并选择最佳的工作模式，以实现最佳的燃油效率和性能。
