超临界600MW机组深度调峰安全技术探究发布时间：2022-07-29T08:18:33.742Z 来源：《当代电力文化》2022年6期作者：王鹏刚董婷婷[导读] 现阶段，新能源发电的稳定性差，而且存在很大波动，相应的配套设施也不健全王鹏刚董婷婷陕西商洛发电有限公司陕西省商洛市 726000摘要：现阶段，新能源发电的稳定性差，而且存在很大波动，相应的配套设施也不健全，导致大量的弃光、弃风。
这给传统的燃煤发电企业带来了新的机遇和新的挑战。
提高火力发电设备的灵活程度，增强其深度调峰的下潜能力，是保障机组可以安全、经济、绿色、环保运行的关键。
关键词：超临界；机组；深度调峰；安全性0引言随着我国新能源系统的不断发展，风电、光伏等新的资源利用效率和并网发电比例得到了显著提高，而新能源受到气候变化的影响出现了很大的波动，将由传统燃煤发电机组来完成巨大的电网调峰任务。
在低负载条件下进行精细调节的过程中，主要辅机设备适应性摸索，优化运行模式，寻找目前装置下的调峰潜能，并发现制约机组的深度调峰与稳定运行的因素，把握其安全、可靠的工作边界。
1实例分析以某电厂600MW 超临界机组为例，其实际的汽轮型号是N 600-24.2/566/566，确保600 MW的额定出力以符合运行的标准规范。
该汽轮机主要是冲动式单轴、一次中间再热、三缸四排气式，具有很强的性能。
该设备在运转时的额定速度为3000rpm，以复合变压的方式运行，借助汽轮机按次序供给多台加热器。
2 600MW 超临界机组深度调峰需要面临的问题2.1 运行风险若在低负载条件下，机组各分段排出的抽汽压力都比较低，则各邻近区域的蒸汽压差异会逐步降低，造成高压与低压加热炉的压差缩小，造成疏水动力降低。
假定上级加热器的水位比较低，则疏水调节阀门的开启程度可达到一定的水位，但由于阀门的开启程度过小，则会引起疏动力的降低，致使加热器的水位升高，进而引起疏水调节阀门的开启程度增大，以适应不断变化的水位[1]。

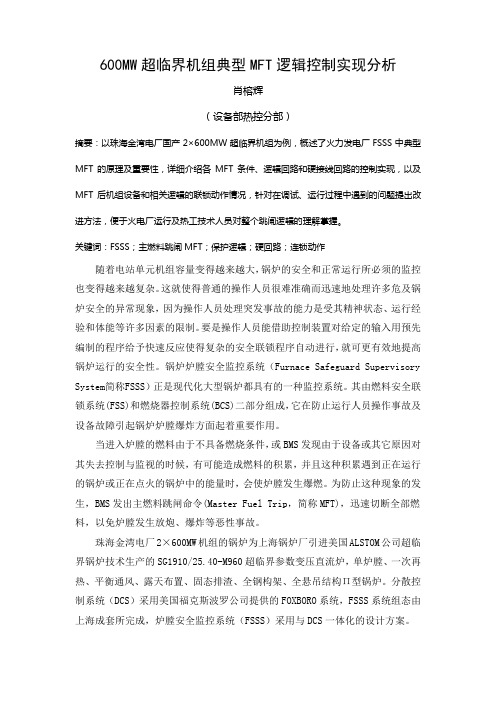

600MW超临界机组典型MFT逻辑控制实现分析肖榕辉（设备部热控分部）摘要：以珠海金湾电厂国产2×600MW超临界机组为例，概述了火力发电厂FSSS中典型MFT的原理及重要性，详细介绍各MFT条件、逻辑回路和硬接线回路的控制实现，以及MFT后机组设备和相关逻辑的联锁动作情况，针对在调试、运行过程中遇到的问题提出改进方法，便于火电厂运行及热工技术人员对整个跳闸逻辑的理解掌握。
关键词：FSSS；主燃料跳闸MFT；保护逻辑；硬回路；连锁动作随着电站单元机组容量变得越来越大，锅炉的安全和正常运行所必须的监控也变得越来越复杂。
这就使得普通的操作人员很难准确而迅速地处理许多危及锅炉安全的异常现象，因为操作人员处理突发事故的能力是受其精神状态、运行经验和体能等许多因素的限制。
要是操作人员能借助控制装置对给定的输入用预先编制的程序给予快速反应使得复杂的安全联锁程序自动进行，就可更有效地提高锅炉运行的安全性。
锅炉炉膛安全监控系统（Furnace Safeguard Supervisory System简称FSSS）正是现代化大型锅炉都具有的一种监控系统。
其由燃料安全联锁系统(FSS)和燃烧器控制系统(BCS)二部分组成，它在防止运行人员操作事故及设备故障引起锅炉炉膛爆炸方面起着重要作用。
当进入炉膛的燃料由于不具备燃烧条件，或BMS发现由于设备或其它原因对其失去控制与监视的时候，有可能造成燃料的积累，并且这种积累遇到正在运行的锅炉或正在点火的锅炉中的能量时，会使炉膛发生爆燃。
为防止这种现象的发生，BMS发出主燃料跳闸命令(Master Fuel Trip，简称MFT)，迅速切断全部燃料，以免炉膛发生放炮、爆炸等恶性事故。
珠海金湾电厂2×600MW机组的锅炉为上海锅炉厂引进美国ALSTOM公司超临界锅炉技术生产的SG1910/25.40-M960超临界参数变压直流炉，单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉。

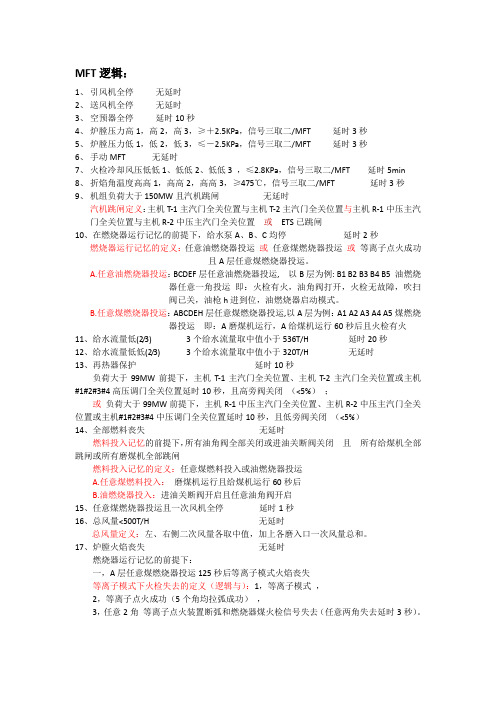

MFT逻辑：1、引风机全停无延时2、送风机全停无延时3、空预器全停延时10秒4、炉膛压力高1，高2，高3，≥＋2.5KPa，信号三取二/MFT 延时3秒5、炉膛压力低1，低2，低3，≤－2.5KPa，信号三取二/MFT 延时3秒6、手动MFT 无延时7、火检冷却风压低低1、低低2、低低3 ，≤2.8KPa，信号三取二/MFT 延时5min8、折焰角温度高高1，高高2，高高3，≥475℃，信号三取二/MFT 延时3秒9、机组负荷大于150MW且汽机跳闸无延时汽机跳闸定义：主机T-1主汽门全关位置与主机T-2主汽门全关位置与主机R-1中压主汽门全关位置与主机R-2中压主汽门全关位置或ETS已跳闸10、在燃烧器运行记忆的前提下，给水泵A、B、C均停延时2秒燃烧器运行记忆的定义：任意油燃烧器投运或任意煤燃烧器投运或等离子点火成功且A层任意煤燃烧器投运。
A.任意油燃烧器投运：BCDEF层任意油燃烧器投运, 以B层为例: B1 B2 B3 B4 B5 油燃烧器任意一角投运即：火检有火，油角阀打开，火检无故障，吹扫阀已关，油枪h进到位，油燃烧器启动模式。
B.任意煤燃烧器投运：ABCDEH层任意煤燃烧器投运,以A层为例：A1 A2 A3 A4 A5煤燃烧器投运即：A磨煤机运行，A给煤机运行60秒后且火检有火11、给水流量低(2/3) 3个给水流量取中值小于536T/H 延时20秒12、给水流量低低(2/3) 3个给水流量取中值小于320T/H 无延时13、再热器保护延时10秒负荷大于99MW前提下，主机T-1主汽门全关位置、主机T-2主汽门全关位置或主机#1#2#3#4高压调门全关位置延时10秒，且高旁阀关闭（<5%）；或负荷大于99MW前提下，主机R-1中压主汽门全关位置、主机R-2中压主汽门全关位置或主机#1#2#3#4中压调门全关位置延时10秒，且低旁阀关闭（<5%）14、全部燃料丧失无延时燃料投入记忆的前提下，所有油角阀全部关闭或进油关断阀关闭且所有给煤机全部跳闸或所有磨煤机全部跳闸燃料投入记忆的定义：任意煤燃料投入或油燃烧器投运A.任意煤燃料投入：磨煤机运行且给煤机运行60秒后B.油燃烧器投入：进油关断阀开启且任意油角阀开启15、任意煤燃烧器投运且一次风机全停延时1秒16、总风量<500T/H 无延时总风量定义：左、右侧二次风量各取中值，加上各磨入口一次风量总和。
2019-2020年云南省资格从业考试《口腔修复》考前复习题[九]一、单选题-1/知识点：试题一侧髁突滑动，另一侧基本为转动运动，此时的下颌运动称为A.小开颌运动B.大开颌运动C.最大开颌运动D.前后运动E.侧方运动二、单选题-2/知识点：试题某男，59岁，右侧上颌第一、二前磨牙、左侧上颌第二前磨牙缺失，余牙正常，医师设计为铸造支架中腭杆，右侧上颌尖牙、第一磨牙、左侧上颌第一前磨牙、第一磨牙作基牙带模铸造的中腭杆常位于A.上颌第一前磨牙与第一磨牙近中之间B.上颌尖牙部位C.上颌第一磨牙与第二磨牙之间D.上颌第二磨牙之后E.上颌尖牙与第一前磨牙之间三、单选题-3/知识点：试题哪项不是固定义齿的组成成分A.固位体B.基牙C.桥体D.连接体E.以上都是固定义齿组成成分四、单选题-4/知识点：试题制作前牙固定桥，增力桥架应位于A.唇舌方向的中1/3和切龈方向的中1/3处B.唇舌方向的中1/2和切龈方向的中1/2处C.唇舌方向的中1/5和切龈方向的中1/5处D.唇舌方向的中3/4和切龈方向的中3/4处E.唇舌方向的中4/5和切龈方向的中4/5处五、单选题-5/知识点：试题关于连续卡环的叙述错误的是A.多用于牙周组织健康差的基牙或松动的基牙B.卡环的两端均包埋在基托内，无游离的卡环臂端C.卡环的中间部分弹性较大处进入基牙倒凹区约0.5mm处，其余部分则均置于导线处D.放置在上下前牙舌面隆突上的铸造连续卡环只起间接固位的作用，而无支持作用E.它对松动基牙的固定作用好，多用不锈钢丝弯制而成六、单选题-6/知识点：试题下颌近中舌侧倾斜的末端孤立牙设置圈形卡环时，卡环臂尖端位于基牙的A.基牙近中缺隙侧邻面B.基牙舌侧近中的倒凹区C.基牙颊侧近中的倒凹区D.基牙远中邻面E.基牙颊侧的倒凹区七、单选题-7/知识点：试题人造冠完全就位的理论标志是戴入患牙的人造冠内表面与患牙面的间隙不大于A.20μmB.30μmC.60μmD.40μmE.50μm八、单选题-8/知识点：试题钉洞固位形牙体预备，下列不正确的是A.深度一般为2mmB.直径一般为1mmC.数目通常为1～3个D.各钉洞向聚合2°～5°E.如牙体为死髓深度可超过2mm九、单选题-9/知识点：试题关于唇腭裂，以下描述不正确的是A.是一种较为常见的口腔颌面部先天发育畸形B.国内的患病率为0.82%～1.6%C.唇腭裂的错畸形的患病率为97%D.是由于胚胎发育第5周，上颌突与球状突以及前腭突与侧腭突未及时融合而形成E.属于遗传度较高的多基因遗传病十、单选题-10/知识点：试题进行前伸平衡调整时，上、下前牙切缘无接触，双侧后牙有接触，则应A.减小补偿曲线曲度，或加大前牙覆B.加大补偿曲线曲度，或加大前牙覆C.减小补偿曲线曲度，或减小前牙覆D.加大补偿曲线曲度，或减小前牙覆E.以上都不对十一、单选题-11/知识点：诊断学基础患者男，48岁，风湿性心脏病，二尖瓣狭窄。

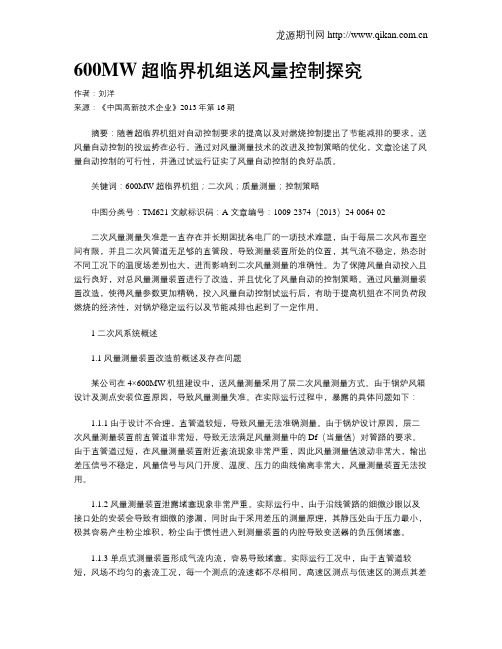

600MW超临界机组送风量控制探究作者：刘洋来源：《中国高新技术企业》2013年第16期摘要：随着超临界机组对自动控制要求的提高以及对燃烧控制提出了节能减排的要求，送风量自动控制的投运势在必行。
