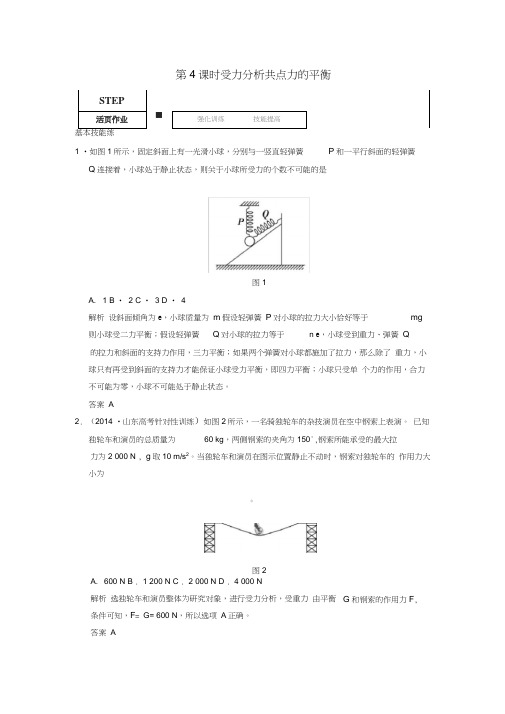

第4课时受力分析共点力的平衡STEP活页作业■强化训练技能提高1 •如图1所示，固定斜面上有一光滑小球，分别与一竖直轻弹簧P和一平行斜面的轻弹簧Q连接着，小球处于静止状态，则关于小球所受力的个数不可能的是A. 1 B • 2 C • 3 D • 4解析设斜面倾角为e，小球质量为m假设轻弹簧P对小球的拉力大小恰好等于mg 则小球受二力平衡；假设轻弹簧Q对小球的拉力等于n e，小球受到重力、弹簧Q的拉力和斜面的支持力作用，三力平衡；如果两个弹簧对小球都施加了拉力，那么除了重力，小球只有再受到斜面的支持力才能保证小球受力平衡，即四力平衡；小球只受单个力的作用，合力不可能为零，小球不可能处于静止状态。
答案A2. （2014 •山东高考针对性训练）如图2所示，一名骑独轮车的杂技演员在空中钢索上表演。
已知独轮车和演员的总质量为60 kg，两侧钢索的夹角为150°,钢索所能承受的最大拉力为2 000 N , g取10 m/s2。
当独轮车和演员在图示位置静止不动时，钢索对独轮车的作用力大小为A. 600 N B . 1 200 N C . 2 000 N D . 4 000 N解析选独轮车和演员整体为研究对象，进行受力分析，受重力由平衡条件可知，F= G= 600 N，所以选项A正确。
答案AG和钢索的作用力F,图1*图23 •某班级同学要调换座位，一同学用斜向上的拉力拖动桌子沿水平地面匀速运动，则下列说法正确的是( )A. 拉力的水平分力等于桌子所受的合力B. 拉力的竖直分力小于桌子所受重力的大小C. 拉力与摩擦力的合力大小等于重力大小D. 拉力与重力的合力方向一定沿水平方向解析由于桌子沿水平地面匀速运动，所以一定沿地面有向后的滑动摩擦力，根据摩擦力的产生条件，一定有竖直向上的弹力，所以桌子应受到四个力的作用而平衡，即重力，斜向上的拉力，竖直向上的支持力和沿水平地面向后的摩擦力，且四个力的合力为零，故A错；将斜向上的拉力分解成竖直向上的分力和水平向前的分力，则竖直方向上三力平衡，水平方向上二力平衡，故B正确；拉力与摩擦力的合力大小等于拉力的竖直分力，小于重力，故C错；拉力和重力的合力方向一定斜向下不沿水平方向，故D错。
高三物理一轮复习受力分析、共点力平衡精品练习（附答案）一、选择题(本题共10小题，每小题7分，共70分．在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得7分，选对但不全的得4分，有选错的得0分．)1．如图所示，在水平力F的作用下，木块A、B保持静止．若木块A与B的接触面是水平的，且F≠0.则关于木块B的受力个数可能是( )A．3个或4个 B．3个或5个C．4个或5个 D．4个或6个2,如图所示，质量m1＝10 kg和m2＝30 kg的两物体，叠放在动摩擦因数为0.50的粗糙水平地面上，一处于水平位置的轻弹簧，劲度系数为k＝250 N/m，一端固定于墙壁，另一端与质量为m1的物体相连，弹簧处于自然状态，现用一水平推力F作用于质量为m2的物体上，使它缓慢地向墙壁一侧移动，当移动0.40 m时，两物体间开始相对滑动，这时水平推力F 的大小为( )A．100 N B．300 NC．200 N D．250 N3．如图所示，质量分别为m A和m B的物体A、B用细绳连接后跨过滑轮，A静止在倾角为45°的斜面上，B悬挂着．已知m A＝2m B，不计滑轮摩擦，现将斜面倾角由45°增大到50°，系统仍保持静止．则下列说法正确的是( )A．绳子对A的拉力将增大B．物体A对斜面的压力将增大C．物体A受到的静摩擦力增大D．物体A受到的静摩擦力减小4.如图所示，用轻绳吊一个重为G的小球，欲施一力F使小球在图示位置平衡(θ＜30°)，下列说法正确的是( )A．力F最小值为G sin θB．若力F与绳拉力大小相等，力F方向与竖直方向必成θ角C．若力F与G大小相等，力F方向与竖直方向可能成θ角D．若力F与G大小相等，力F方向与竖直方向可能成2θ角5.如图所示，一箱苹果沿着倾角为θ的斜面，以速度v匀速下滑，在箱子中夹有一只质量为m的苹果，它受到周围苹果对它作用力的方向是( )A．沿斜面向上B．沿斜面向下C．竖直向上D．垂直斜面向上6,如图所示，a、b是两个位于固定斜面上的完全相同的正方形物块，它们在水平方向的外力F的作用下处于静止状态．已知a、b与斜面的接触面都是光滑的，则下列说法正确的是( )A．物块a所受的合外力大于物块b所受的合外力B．物块a对斜面的压力大于物块b对斜面的压力C．物块a、b间的相互作用力等于mg sin θD．物块a对斜面的压力等于物块b对斜面的压力7.如图所示，将质量为m的滑块放在倾角为θ的固定斜面上．滑块与斜面之间的动摩擦因数为μ.若滑块与斜面之间的最大静摩擦力与滑动摩擦力大小相等，重力加速度为g，则( )A．将滑块由静止释放，如果μ＞tan θ，滑块将下滑B．给滑块沿斜面向下的初速度，如果μ＜tan θ，滑块将减速下滑C．用平行于斜面向上的力拉滑块向上匀速滑动，如果μ＝tan θ，拉力大小应是2mg sin θD．用平行于斜面向下的力拉滑块向下匀速滑动，如果μ＝tan θ，拉力大小应是mg sin θ8.叠罗汉是一种二人以上层层叠成各种造型的游戏娱乐形式，也是一种高难度的杂技．图2－3－21为六人叠成的三层静态造型，假设每个人的重量均为G，下面五人的背部均呈水平状态，则最底层正中间的人的一只脚对水平地面的压力约为( )A.78G B.34GC.54G D.32G9.如图2－3－22所示，三根长度均为l的轻绳分别连接于C、D两点，A、B两端被悬挂在水平天花板上，相距2l.现在C点上悬挂一个质量为m的重物，为使CD绳保持水平，在D点上可施加力的最小值为( )A．mg B.33 mgC.12mg D.14mg10. 如图所示，A、B都是重物，A被绕过小滑轮P的细线悬挂，B放在粗糙的水平桌面上．滑轮P被一根斜短线系于天花板上的O点，O′是三根细线的结点，细线bO′水平拉着物体B，cO′沿竖直方向拉着弹簧．弹簧、细线、小滑轮的重力不计，细线与滑轮之间的摩擦力可忽略，整个装置处于静止状态．若悬挂小滑轮的斜线中的拉力是F＝20 3 N，∠cO′a ＝120°，重力加速度g取10 m/s2，则下列说法正确的是( )A．弹簧的弹力为20 NB．重物A的质量为2 kgC．桌面对物体B的摩擦力为10 3 ND．细线OP与竖直方向的夹角为60°二、非选择题(本题共2小题，共30分．计算题要有必要的文字说明和解题步骤，有数值计算的要注明单位．)11.如图所示，在倾角为θ的粗糙斜面上，有一个质量为m的物体被水平力F推着静止于斜面上，已知物体与斜面间的动摩擦因数为μ，且μ<tan θ，若物体恰好不下滑，则推力F为多少？若物体恰好不上滑，则推力F为多少？(最大静摩擦力等于滑动摩擦力)12．如图所示，质量M＝2 3 kg的木块套在水平杆上，并用轻绳与质量m＝ 3 kg 的小球相连．今用跟水平方向成α＝30°角的力F＝10 3 N拉着球带动木块一起向右匀速运动，运动中M、m相对位置保持不变，g取10 N/kg.求：(1)运动过程中轻绳与水平方向夹角θ；(2)木块与水平杆间的动摩擦因数μ.答案及解析一、1．【解析】木块B一定受重力和A对它的压力；将A、B看作整体，因整体保持静止，所以B一定受斜面的支持力；隔离木块A对其受力分析，因A静止，故A一定受B 的静摩擦力，从而B也一定受A的静摩擦力；斜面对木块B的静摩擦力可能有，也可能无．综上所述，正确答案为C.【答案】 C2.【解析】两物体最初一起向左移动压缩弹簧，水平推力F必须大于地面作用于m2的滑动摩擦力f＝μ(m1＋m2)g＝200 N，共同移动0.40 m后两物体之间发生相对滑动，这时弹簧中的弹力F弹＝kx＝100 N，恰等于m1与m2之间的滑动摩擦力大小．水平推力F等于地面作用于m2的滑动摩擦力与m1对m2的滑动摩擦力的和，故B正确．【答案】 B3．【解析】设A与斜面间无摩擦力时斜面倾角为θ，m A g sin θ＝F T＝m B g，sin θ＝1，θ＝30°，由于A开始保持静止，可知其受沿斜面向上的摩擦力．当由45°角变为50°2时，系统仍保持静止，故静摩擦力一直增大，C对，D错；设斜面的倾角为α，A对斜面的压力为F N＝m A g cos α，α增大时，F N减小，B错；绳拉力F T＝m B g不变，A错．【答案】 C4.【解析】根据力的平行四边形定则可知，当力F与轻绳垂直斜向上时，力F有最小值，根据物体的平衡条件可知，其值为G sin θ，A正确．若力F与绳拉力大小相等，则力F的方向与轻绳中拉力的方向应该相对于过小球的竖直线对称，所以力F方向与竖直方向必成θ角，故B正确．若力F与G大小相等，则有两种情况，一种情况是力F与G是一对平衡力；另一种情况是力F与G的合力与轻绳中拉力是一对平衡力，此时力F方向与竖直方向成2θ角斜向下，C 错误、D 正确．【答案】 ABD5.【解析】 因为整体匀速运动，所以每一个苹果所受的合力为零，因此质量为m 的苹果受到周围苹果对它的作用力的方向竖直向上，C 正确．【答案】 C6.【解析】 因为a 、b 两个物体都处于静止状态，所以它们的合外力都等于零，A 错误；b 物体对斜面的压力大小等于其重力在垂直于斜面方向的分力，但a 物体还受到水平推力F 的作用，其在垂直于斜面向下的方向有分力，故物块a 对斜面的压力大于物块b 对斜面的压力，B 正确，D 错误；物块a 、b 间的相互作用力等于mg sin θ，C 正确．【答案】 BC7.【解析】 对处于斜面上的滑块进行受力分析可知，若μ＞tan θ，则μmg c os θ＞mg sin θ，故将滑块由静止释放，如果μ＞tan θ，滑块仍静止，若μ＜tan θ，则μmg cosθ＜mg sin θ，给滑块沿斜面向下的初速度，则滑块将加速下滑，故A 、B 错误；若要使物块在平行于斜面向上的拉力F 的作用下沿斜面匀速上滑，由平衡条件有：F －mg sin θ－μmg cos θ＝0，故F ＝mg sin θ＋μmg cos θ，若μ＝tan θ，则mg sin θ＝μmg cos θ，即F ＝2mg sin θ，故C 项正确；若要使物块在平行于斜面向下的拉力F 作用下沿斜面向下匀速滑动，由平衡条件有：F ＋mg sin θ－μmg cos θ＝0，则F ＝μmg cos θ－mg sin θ，若μ＝tan θ，则m g sin θ＝μmg cos θ，即F ＝0，故D 项错误．【答案】 C8.【解析】 处在最高层的那个人共受到三个力的作用而处于平衡状态：竖直向下的重力、两只腿受到的竖直向上的支持力，每个支持力大小为12G ；根据牛顿第三定律，处在中间层的那两个人每人承受了竖直向下的压力，大小为12G ，对中间层的那两个人受力分析，同理可得，他们每只腿对最低层人员的压力大小为34G ；分析最低层正中间那个人的受力情况，其共受到五个力的作用：竖直向下的重力G 、两个竖直向下的正压力(大小均为34G )和两只腿受到的竖直向上的支持力(设大小均为N )，根据平衡条件，可得2N ＝G ＋34G ＋34G ，所以N ＝54G ，根据牛顿第三定律，这个人的一只脚对水平地面的压力约为54G .【答案】 C9.【解析】 对C 点进行受力分析，由平衡条件可知，绳CD 对C 点的拉力F CD ＝mg tan 30°，对D 点进行受力分析，绳CD 对D 点的拉力F 2＝F CD ＝mg ta n 30°，F 1方向一定，则当F 3垂直于绳BD 时，F 3最小，由几何关系可知，F 3＝F CD sin 60°＝12mg .【答案】 C10.【解析】 选取滑轮作为研究对象，滑轮两侧细线的夹角为60°，设滑轮两侧细线中拉力为F a ，则有F a ＝m A g ，F ＝2F a cos 30°，联立解得重物A 的质量为m A ＝2 kg ，F a ＝20 N ，选项B 正确；将O ′a 中的拉力F a 沿水平方向和竖直方向分解，由平衡条件得F a cos 30°＝F b ，F a sin 30°＝F c ，解得弹簧的弹力为F c ＝10 N ，选项A 错误；细线O ′b 中拉力F b ＝10 3N ，对物体B 由平衡条件得桌面对物体B 的摩擦力为10 3 N ，选项C 正确；细线OP 的方向在滑轮两侧细线夹角的平分线上，与竖直方向的夹角为30°，选项D 错误．【答案】 BC二、11.【解析】 因为μ<tan θ，F ＝0时，物体不能静止在斜面上．当物体恰好不下滑时，受力如图甲所示，有mg sin θ＝F cos θ＋f ，f ＝μN ， N ＝mg cos θ＋F sin θ解得F ＝sin θ－μcos θμsin θ＋cos θmg当物体恰好不上滑时，受力如图乙所示，有mg sin θ＋f ＝F cos θ f ＝μN ，N ＝mg cos θ＋F sin θ 解得：F ＝μcos θ＋sin θcos θ－μsin θmg .【答案】 sin θ－μcos θμsin θ＋cos θmg μcos θ＋sin θcos θ－μsin θmg12．【解析】 (1)以球为研究对象，球受力如图(a)所示据共点力平衡条件得F cos 30°－T cos θ＝0 F sin 30°＋T sin θ＝mg解得T ＝10 3 N θ＝30°. (a)(2)以木块M 为研究对象，其受力如图(b)所示(b) 据共点力平衡条件得T cos 30°－f＝0N－Mg－T sin 30°＝0f＝μN解得μ＝0.35.【答案】(1)30°(2)0.35。
1．如图所示，A和B两物块的接触面是水平的，A与B保持相对静止一起沿固定斜面匀速下滑，在下滑过程中B的受力个数为( ) A．3个 B． 4个 C．5个 D．6个 2．如图所示，一运送救灾物资的直升飞机沿水平方向匀速飞行．已知物资的总质量为m，吊运物资的悬索与竖直方向成θ角．设物资所受的空气阻力为Ff，悬索对物资的拉力为F，重力加速度为g，则 ( ) A．Ff＝mgsin θ B．Ff＝mgtan θ C．F＝mgcos θ D．F＝ 3．如图所示，A、B两木块放在水平面上，它们之间用细线相连，两次连接情况中细线倾斜方向不同但倾角一样，两木块与水平面间的动摩擦因数相同．先后用水平力F1和F2拉着A、B一起匀速运动，则( ) A．F1＞F2 B．F1＝F2 C．FT1＞FT2 D．FT1＝FT2 4． 在倾角为30°的斜面上，有一重力为10 N的物块，被平行于斜面、大小为8 N的恒力F推着沿斜面匀速上升，如图所示，在推力F突然撤去的瞬间，物块受到的合力为 ( ) A．8 N，方向沿斜面向下 B．5 N，方向沿斜面向下 C．8 N，方向沿斜面向上 D．3 N，方向沿斜面向上 5．在建筑装修中，工人用质量为m的磨石对斜壁进行打磨，当对磨石加竖直向上的推力F时，磨石恰好沿斜壁向上匀速运动，已知磨石与斜壁之间的动摩擦因数为μ，则磨石受到的摩擦力是 ( ) A．(mg－F)sin θ B．(F＋mg)cos θ C．μ(F－mg)cos θ D．μ(F－mg)sin θ 6． 如图所示，倾角为θ＝30°的斜面体放在水平地面上，一个重为G的球在水平力F的作用下，静止于光滑斜面上，此时水平力的大小为F；若将力F从水平方向逆时针转过某一角度α后，仍保持F的大小不变，且小球和斜面依然保持静止，此时水平地面对斜面体的摩擦力为Ff，那么F和Ff的大小分别是 ( ) A．F＝G，Ff＝G B．F＝G，Ff＝G C．F＝G，Ff＝G D．F＝G，Ff＝G 7．滑滑梯是小孩子很喜欢的娱乐活动．如图所示，一个小孩正在滑梯上匀速下滑，则( )A．小孩所受的重力与小孩所受的弹力大小相等 B．小孩所受的重力与小孩所受的摩擦力大小相等 C．小孩所受的弹力和摩擦力的合力与小孩所受的重力大小相等 D．小孩所受的重力和弹力的合力与小孩所受的摩擦力大小相等 8． 如图在倾斜的滑杆上套一个质量为m的圆环，圆环通过轻绳拉着一个质量为M的物体，在圆环沿滑杆向下滑动的过程中，悬挂物体的轻绳始终处于竖直方向，则( ) A．环只受三个力作用 B．环一定受四个力作用 C．物体做匀加速运动 D．悬绳对物体的拉力小于物体的重力 9．如图所示，A、B两物体的质量分别为mA、mB，且mA>mB，整个系统处于静止状态，滑轮的质量和一切摩擦均不计，如果绳一端由Q点缓慢地向左移到P点，整个系统重新平衡后，绳的拉力F和两滑轮间绳与水平方向的夹角θ变化情况是 ( ) A．F变大，θ角变大 B．F变小，θ角变小 C．F不变，θ角变小 D．F不变，θ角不变 解析：选D.重新平衡后，绳的拉力仍等于A物体的重力，B物体所受的细绳的拉力等于B物体的重力，所以有：2mAgsin θ＝mBg，即sin θ＝，θ不变，D正确． 10． 如图2所示，质量为m的物体A在竖直向上的力F(F<mg)作用下静止于斜面上．若减小力F，则( ) 图2 A．物体A所受合力不变 B．斜面对物体A的支持力不变 C．斜面对物体A的摩擦力不变 D．斜面对物体A的摩擦力可能为零 11． 如图3所示，铁板AB与水平地面之间的夹角为θ，一块磁铁吸附在铁板下方．在缓慢抬起铁板的B端使θ角增大(始终小于90°)的过程中，磁铁始终相对于铁板静止．下列说法正确的是( ) 图3 A．磁铁所受合外力逐渐减小 B．磁铁始终受到三个力的作用 C．磁铁受到的摩擦力逐渐减小 D．铁板对磁铁的弹力逐渐增大 答案 D 解析 以磁铁为研究对象进行受力分析可知，在缓慢抬起铁板的B端的过程中磁铁相对铁板静止，因此磁铁所受合外力始终为零，A错误；磁铁受重力、铁板的吸引力、铁板的弹力、铁板的摩擦力四个力作用，B错误；由受力平衡关系可得，磁铁受到的摩擦力逐渐增大，铁板对磁铁的弹力逐渐增大，C错误，D正确． 12． 如图4所示，质量为M的斜面体A放在粗糙水平面上，用轻绳拴住质量为m的小球B置于斜面上，整个系统处于静止状态．已知斜面倾角θ＝30°.轻绳与斜面平行且另一端固定在竖直墙面上，不计小球与斜面间的摩擦，则( ) 图4 A．斜面对小球的作用力大小为mg B．轻绳对小球的作用力大小为mg C．斜面体对水平面的压力大小为(M＋m)g D．斜面体与水平面间的摩擦力大小为mg 13． 如图5所示，由两种材料做成的半球面固定在水平地面上，球右侧面是光滑的，左侧面粗糙，O点为球心，A、B是两个相同的小物块(可视为质点)，物块A静止在左侧面上，物块B在如图所示水平力F作用下静止在右侧面上，A、B处在同一高度，AO、BO与竖直方向的夹角均为θ，则A、B分别对球面的压力大小之比为( ) 图5 A．sin2 θ∶1 B．sin θ∶1 C．cos2 θ∶1 D．cos θ∶1 14． 如图6所示，一物体在粗糙斜面上受到沿斜面向上的力F作用，处于静止状态．下列判断正确的是( ) 图6 A．物体一定受到四个力的作用 B．摩擦力方向一定沿斜面向下 C．摩擦力的大小可能等于零 D．若F增大，摩擦力也一定增大 15． 如图7所示，相隔一定距离的两个相同的圆柱体固定在同一水平高度处，一轻绳套在两圆柱体上，轻绳下端悬挂一重物，绳和圆柱体之间的摩擦忽略不计．现增加轻绳长度，而其他条件保持不变，则( ) 图7 A．轻绳对物体的作用力的合力将变大 B．轻绳对物体的作用力的合力将变小 C．轻绳的张力将变大 D．轻绳的张力将变小 答案 D 16．如图8所示，重为G的光滑球在倾角为θ的斜面和竖直墙壁之间处于静止状态．若将此斜面换成材料和质量相同，但倾角θ稍小一些的斜面，以下判断正确的是( ) 图8 A．球对斜面的压力不变 B．球对斜面的压力变大 C．斜面可能向左滑动 D．斜面仍将保持静止 17．如图9所示，在水平力F作用下，木块A、B保持静止．若木块A与B的接触面是水平的，且F≠0.则关于木块B的受力个数可能是( ) 图9 A．3个 B．4个 C．5个 D．6个 答案 BC 解析 隔离A受力分析，由平衡条件可知，A受到B对A方向向右的静摩擦力．由牛顿第三定律知，B受到A对B的方向向左的静摩擦力．隔离B受力分析，B受到重力、A对B的压力、向左的静摩擦力、斜面对B的斜向右上的支持力、可能受到斜面对B的斜向左上的静摩擦力．选项B、C正确． 18．如图10所示，质量为M、长为L的直导线通有垂直纸面向外的电流I，被一绝缘线拴着并处在匀强磁场中，导线能静止在倾角为θ的光滑斜面上，则磁感应强度B的大小和方向可能是( ) 图10 A．大小为Mgtan θ/IL，方向垂直斜面向上 B．大小为Mgsin θ/IL，方向垂直纸面向里 C．大小为Mg/IL，方向水平向右 D．大小为Mg/IL，方向沿斜面向下 19．如图11所示，形状相同的物块A、B，其截面为直角三角形，相对排放在粗糙水平地面上，光滑球体C架在两物块的斜面上，系统处于静止状态．已知物块A、B的质量都为M，θ＝60° ，光滑球体C质量为m，则以下说法正确的是( ) 图11 A．地面对物块A的摩擦力大小为mg B．地面对物块A的摩擦力大小为mg C．物块A对球体C的弹力大小为mg D．物块A对地面的压力大小为Mg＋mg 20．如图12所示，矩形物块甲和丙在水平外力F的作用下静止在物体乙的斜面上，物体乙静止在水平地面上．现减小水平外力F，三物体仍然静止，则下列说法中正确的是( ) 图12 A．物块甲对物块丙的支持力一定减小 B．物体乙对物块甲的摩擦力一定减小 C．地面对物体乙的摩擦力一定减小 D．物块甲可能受5个力的作用 用，选项D正确． 21．如图13所示，A、B两物块始终静止在水平地面上，有一轻质弹簧一端连接在竖直墙上P点，另一端与A相连接，下列说法正确的是( ) 图13 A．如果B对A无摩擦力，则地面对B也无摩擦力 B．如果B对A有向左的摩擦力，则地面对B也有向左的摩擦力 C．P点缓慢下移过程中，B对A的支持力一定减小 D．P点缓慢下移过程中，地面对B的摩擦力一定增大 22．如图所示，粗糙水平地面上放着一个截面为半圆的柱状物体A，A与竖直墙之间放一光滑半圆球B，整个装置处于平衡状态．已知A、B两物体的质量分别为m和M，半圆球B同半圆的柱状物体半径均为R，半圆球B的圆心到水平面的竖直距离为R，重力加速度为g.求： (1)物体对地面的压力大小； (2)物体对地面的摩擦力． 23．如图所示，木板A的质量为m，滑块B的质量为M，木板A用绳拴住，绳与斜面平行，B沿倾角为θ的斜面在A木板下匀速下滑．若M＝2m，A、B间以及B与斜面间的动摩擦因数相同，试求此动摩擦因数μ.。
