LED 显示屏故障处理方法大全一、坏点是LED 显示屏最简洁消灭的问题，是指LED 不能正常工作消灭黑点，其它还有整屏不亮、局部屏不亮、整屏花屏、局部花屏、屏闪等，本文针对一些常见的问题，简洁介绍一下相应的LED 常见故障处理方法：二、接口问题：计算机信息无法显示，检查电缆三、电源问题：LED 显示使用的是低压大电流电源，与一般直流电源区分不大四、驱动问题：每个行或者列都没有显示，那就是对应驱动电路〔芯片〕问题，更换即可五、显示问题：长期使用LED 显示屏会损坏老化，修理更换即可。
1.输出问题1、检测输出接口到信号输出IC 的线路是否连接或短路。
2、检测输出口的时钟锁存信号是否正常。
3、检测最终一个驱动IC 之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、输出的信号是否有相互短路的或有短路到地的。
5、检查输出的排线是否良好。
2.全亮有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。
3.整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
〔智能测试卡〕3、检测74HC245 有无虚焊短路，245 上对应的使能〔EN〕信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能〔EN〕信号。
4.点斜扫描时，规律性隔行不亮，显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。
2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。
3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。
注：主要检测ABCD 行信号。
5.显示混乱，输出到下一块板信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。
6.全亮时有一列或几列不亮1 、在模块上找到掌握该列的引脚，测是否与驱动IC 〔74HC595/TB62726、、〕输出端连接。
LED显示屏维修资料判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。
短路应为最高优先级。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
(智能测试卡)3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能(EN)信号。
B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主信号。
C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。

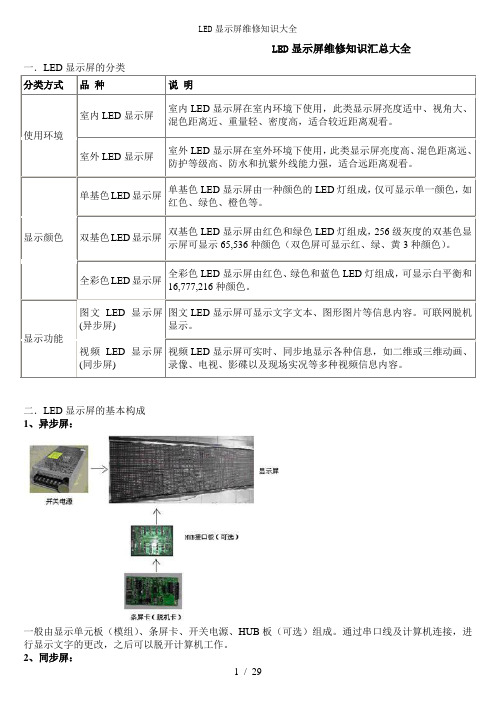

LED显示屏维修知识汇总大全一．LED显示屏的分类分类方式品种说明使用环境室内LED显示屏室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。
室外LED显示屏室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。
显示颜色单基色LED显示屏单基色LED显示屏由一种颜色的LED灯组成，仅可显示单一颜色，如红色、绿色、橙色等。
双基色LED显示屏双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。
全彩色LED显示屏全彩色LED显示屏由红色、绿色和蓝色LED灯组成，可显示白平衡和16,777,216种颜色。
显示功能图文LED显示屏(异步屏)图文LED显示屏可显示文字文本、图形图片等信息内容。
可联网脱机显示。
视频LED显示屏(同步屏)视频LED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。
二．LED显示屏的基本构成1、异步屏：一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。
通过串口线及计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
2、同步屏：同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB 板、网线、LED显示屏等组成。
系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。
三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
LED大屏幕故障维修及解决方法：A．整板不亮1、检查供电电源与信号线是否连接2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路注：主要检查电源与使能（EN）信号B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路2、检测4953输出端是否与其它输出端短路E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路2、更换模块或单灯F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动ICH．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I．显示混乱，输出不正常1 检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注：主要检测时钟与锁存信号J．显示缺色1、检测245的该颜色的数据端是否有输入输出。
2、检测该颜色的数据信号是否短路到其它线路。
3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
led大屏紧急维修内容
LED大屏紧急维修包括以下内容：
1.供电电源故障：检查确认屏体供电正常，网线连接好，电源直流输出供电
在5-5.2V范围内。
2.显示控制软件问题：计算机控制部分可能有故障，需要检查并重新连接网
线，或更换发送卡。
3.信号传输中间设备连接或故障：检查连接或者更换功能卡（光纤收发盒）。
4.显示屏部分显示不正常：无电源供应或许接触不良，需要检查并确保电源
正常工作。
5.显示屏颜色不正常：显示模式设置问题，需要检查并正确设置显示模式。
6.显示屏正常显示但全屏有闪动：通信线路、发送卡或接收卡有故障，需要
检查通信线路、发送卡或接收卡，如果有必要需要更换。
7.开机无显示：主控板无电源，或电压太低，需要检查主控板的电源供应。
8.开机有旧内容显示但通信不过：通信线路不正常、接线不对、通信接口芯
片损坏或计算机通信接口损坏，需要检查通信线路、接线、通信接口芯片，如果有必要需要更换。
9.内容丢失：3.6V电池无电，需要更换电池。
10.其他可能的故障，需要根据具体的故障现象进行诊断和修复。
在紧急维修时，需要按照先排查电源、网线等基本问题，再考虑更复杂的软件问题的顺序进行故障排查。
同时，操作过程中需要做好相应的防护措施，避免在维修过程中造成二次损害。
如果以上方法无法解决问题，建议寻求专业维修人员的帮助。
led 显示屏常有故障及检修方法常有故障及检修方法A. 整板不亮 , 暗亮1、检查供电电源与信号线能否连结。
2、检查测试卡能否以辨别接口, 测试卡红灯闪烁则没有辨别, 检查灯板能否与测试卡同电源地 , 或灯板接口有信号与地短路致使没法辨别接口。
( 智能测试卡 )3、检测 74HC245有无虚焊短路 ,245 上对应的使能 (EN) 信号输入输出脚能否虚焊或短路到其余线路。
4、用万用表丈量单元板有无正常电压, 再丈量电源模块电压输出能否正常, 如否 , 则判断为电源模块坏。
5、丈量电源模块电压低 , 调理微调 ( 电源模块凑近指示灯处的微调) 使电压达到标准。
注 : 主要检查电源与使能 (EN) 信号。
B. 在点斜扫描时 , 规律性的隔行不亮显示画面重叠1、检查 A、B、C、D信号输进口到 245 之间能否有断线或虚焊、短路。
2、检测 245 对应的 A、B、C、 D输出端与 138 之间能否断路或虚焊、短路。
3、检测 A、B、C、D各信号之间能否短路或某信号与地短路。
注: 主要检测ABCD行信号。
C.全亮时有一行或几行不亮1、检测 138 到 4953 之间的线路能否断路或虚焊、短路。
2、目测单元板上的行管引出脚能否虚焊; 假如是 , 将引脚焊好。
3、用万用表丈量行管输出端电压能否正常( 万用表丈量方法 : 黑表笔接 GND、红表笔去丈量各个管脚的电压); 如是 , 则判断行输出端与所对应的模块管脚断路; 如否 , 丈量行管的输入端能否正常 ; 如是 , 则行管坏、用同型号行管换之 ; 如否 , 丈量所对应 HC138的输出端能否正常 ; 如是 , 则判断 HC138的输出端与行管的输入端断路 ;若否 , 则判断 HC138H坏。
4、假如以上丈量均属正常, 则行管自己存在质量问题, 用同型号行管换之。
D. 内行扫描时 , 两行或几行 ( 一般是 2 的倍数 , 有规律性的 ) 同时点亮1、检测 A、B、C、D各信号之间能否短路。
LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。
由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。
在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。
接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。
一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。
如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。
此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。
如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。
2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。
首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。
如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。
如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。
3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。
此时，可以检查电源线是否连接正常，电源是否稳定输出。
另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。
如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。
二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。
首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。
如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。
如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。
2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
LED电子显示屏的维修七大法则（工具：万用表、电烙铁、刀片、螺丝刀、镊子……等。
）判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。
短路应为最高优先级。
1 观察法，观察法即凭肉眼观察，有时断路就凭眼睛就可以看出的，如PCB线路因刮擦，使其断路，有时电钻不小心弄断都有的！2 对比法，对比法很重要也很关键，有时IC我们不能肉眼看出其是否烧坏，可以用好的IC替换，有时信号我们不记得是否本来就是相通的，我们可以拿好的单元板测量下相应的位置是怎样的！对比法很关键！3 排除法，有时一个故障有很多种原因，我们可以一条一条的来处理，不记得的可以看看前面的常见故障的处理，一条一条的排除掉！4、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
15、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
6、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
7、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
也许方法远远不止这些，但我们熟悉了这些方法就差不多了！维修没其他的我归纳一下三点：第一点：短路很多故障其实就是因短路而引起的，我们只要把短路的处理掉就可以了！2第二点：断路断路顾名思义就是信号中断，我们只要把信号中断的线路给连接好就OK啦！第三点：IC损坏IC损坏这个没什么好说的，用以上的方法判断即可，是坏的更换即可！记住这三点，从这三点出发我可以说没有什么问题不可以解决的！3。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象岀现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障：A. 整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输岀脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B•在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C •全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D .在行扫描时，两行或几行（一般是2的倍数，有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。
2、检测4953输岀端是否与其它输岀端短路。
E. 全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F. 全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC （74HC595/TB62726、、、）输出端连接。
G. 有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC oH .显示混乱，但输岀到下一块板的信号正常1、检测245对应的STB锁存输岀端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I .显示混乱，输岀不正常1、检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注：主要检测时钟与锁存信号。
J显示缺色1、检测245的该颜色的数据端是否有输入输岀。
2、检测该颜色的数据信号是否短路到其它线路。
3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
注：可使用电压检测法较容易找到问题，检测数据口的电压与正常的是否不同，确定故障区域。
K. 输岀有问题1、检测输岀接口到信号输岀IC的线路是否连接或短路。
2、检测输岀口的时钟锁存信号是否正常。
3、检测最后一个驱动IC之间的级连输岀数据口是否与输岀接口的数据口连接或是否短路。
4、输岀的信号是否有相互短路的或有短路到地的。
5、检查输岀的排线是否良好。
L. 单元板出现八点或16点行、列或单点不亮、长亮、暗亮。
1、目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
2、每小区（单元板共分上下两小区）的上下、左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。
3、可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。
M •单元板出现几行或整小区（单元板共分上下两小区）不亮、长亮、暗亮。
1、目测所对应的行管、穿心电感、集成电路是否虚焊、短路、断路，如是，将短路处断开及虚焊、断路处重新焊好。
2、用万用表测量各个行管输岀端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输岀端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；如否，则判断HC138坏。
3、用好的16P排线替换试一下，测量HC138地址输入端1、2、3引脚电压、选通端4、5 （低电平有效）、6 （高电平有效）及集成电路供电是否正常，如是，则判断为HC138坏，再则以（2）续查。
（4）两小区之间的5V连接线是否断开，如是，可直接用同等电源线连通（一般现象为整小区不亮、暗亮）。
4、测量单元板输入端的行信号（金手指26P可视为13组，其中8、9、10、11分别为L0、L1、L2、L3四组行信号）有无内部短路、断路及输入HC244后驱动是否正常，如是，则测量经HC244驱动输入HC138 的信号是否正常，再以（2）续查，如否，则判断为HC244坏，用同型号的集成电路替换。
N.单元板出现小区（单元板共分上下两小区）无红色或无绿色。
1、目测故障所对应的集成电路、26P排线有无虚焊、断路及5V电源供电是否正常（可直接用好的26P排线替换）。
2、单元板之间的26P连接线（26P排线的1、2脚为红信号，3、4脚为绿信号）以及前面的单元板输出（判断方法：拿一根长的26P论排线交叉互换连接出现正常，则判断为后面有问题；反之，则前面有问题）是否正常，如是，再测量输入到HC244红信号，驱动后送至HC595的14脚是否正常（如是，并且HC595其它引脚都正常，则判断HC595坏，用同型号的集成电路换上）如否，则检查26P排线有问题及输入不正常。
O•故障现象：单元板岀现小区（单元板分上下两小区）中间的上下两个模块都缺红、缺绿或着从不正常处开始至最后都缺红、缺绿。
1、目测单元板上故障所对应的集成电路如HC595是否虚焊、短路、断路；如是，将引脚焊好。
2、检测5V供电是否正常。
3、用万用表测量故障所对应HC595的输入端14脚【HC595的测量时应区分红渌集成电路、顺序排列为：红、绿（R、G）HC595的9脚为信号输出端，14脚为信号输入端】电压是否正常；如是，则判断HC595 坏（在其它供电正常的情况下），用同型号的集成电路替换；如否，则检查前面对应HC595的9脚输出端电压、及电路连接线有无断开，如否，则判断为HC595坏，用同型号的HC595集成电路换上（替换集成电路HC595时，注意电路引线别断开）。
户外（模组）维护说明1、组连续不亮或有异常：检查信号方向第一块不正常模组的排线和电源线是否接触良好，如模组无LED亮，则表明无电源输入，请检查电源部分（可用万用表检查），如出现花色（有色彩混乱的亮点）贝U 表明模组无信号输入，请检查第一块不正常模组的排线的输入端是否接触紧密，可多次拔插测试，如问题依旧可以调换新的排线。
2、单模组不亮：检查该模组的电源供应是否良好，主要是检查模组上的电源插座是否有松动。
如整块模组岀现颜色混乱或者色彩不一致（但有信号输入，有正确的画面）则为信号传输排县接触不良，重新插拔排线，或者更换测试过的排线。
如更换良好的排线仍有同样问题，请察看PCB板的接口是否岀现问题。
3单灯不亮问题检测方法：用万用表检查LED是否损坏，如果灯坏了就按下面第5项换灯。
具体测灯方法：把万用表打到电阻X1档，指针式万用表黑表笔接LED的正极，红表笔接负极（数字表黑笔接负，红笔接正），如果LED亮，所测的灯是好的，如果灯不亮，所测的灯是坏的。
4 LED坏点维护（失控点）：经过单灯检测确认为LED损坏，则根据实际需求，选择性采用下列维护方法。
4-1正面维护：用对应型号的螺丝刀从正面将固定面罩螺丝去除掉（注留好意保螺丝），取下面罩，进行换灯（请按照下面换灯方法换灯），换灯和胶体密封结束后，将原面罩复原，上紧螺丝（上螺丝时请注意不要压住灯），最后如有胶体残留在LED表面请细心清除胶体。
4-2背面维护：用对应型号的螺丝刀从背面将螺丝去除掉（注留好意保螺丝），拔掉信号排线，为安全请不要拔掉电源连接线，以防止意外，小心将模组从钣金孔中取岀，移到箱体背面，然后依照正面维护方法对单个模组进行维护换灯（请按照下面换灯方法换灯）或者检修其它。
5换灯：将损坏LED周围的胶体用尖利工具（如镊子）去除掉，并使LED针脚清楚的表露在视线中，右手用镊子夹住LED，左手用烙铁（温度大约为40度左右，过高温度将对LED造成损伤）接触焊锡，并做稍许停留（不超过3秒钟，如超过时间但并不达到拆卸要求，请冷却后再重新尝试）将焊锡融化，用镊子将LED去掉。
将符合要求的LED灯正确的插入PCB电路板的孔中，（LED灯的长脚为正极，短脚为负极，PCB上“方孔”为LED 正极针脚插孔，“圆孔”为LED的负极针脚插孔），将少许焊锡丝融化，黏合在烙铁头上，用镊子调整好LED方向，使其平稳，将焊锡焊于LED和PCB相连处，用相同类型的胶体（PH 值=7）密封好LED。
整屏故障：A. 整屏不亮（黑屏）1、检测供电电源是否通电。
2、检测通讯线是否接通，有无接错。
（同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。
4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。
（同步屏）B. 整块单元板不亮（黑屏）1、连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常,2、连续几块板纵方向不亮，检查此列电源供电是否正常。
C. 单元板上行不亮1、查行脚与4953输出脚是否有通。
2、查138是否正常。
3、查4953是否发烫或者烧毁。
4、查4953是否有高电平。
5、查138与4953控制脚是否有通。
D. 单元板不亮1、查595是否正常。
2、查上下模块对应通脚是否接通。
3、查595输岀脚到模块脚是否有通。
E. 单元板缺色1、查245 R.G数据是否有输出。
2、查正常的595输岀脚与异常的595输入脚是否有通。
1、检测A、B、C、D各信号之间是否短路。
2、检测4953输岀端是否与其它输岀端短路。
E. 全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F. 全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC （74HC595/TB62726 ）输出端连接。
2、目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好。
