LED显示屏维修资料全

LED显示屏维护与检修指南1. 概述LED显示屏作为现代广告和信息发布的重要工具，其稳定性和显示效果直接影响到信息的传递效果。

本指南旨在为LED显示屏的维护和检修提供一套系统的操作流程，以确保显示屏的正常运行和延长使用寿命。

2. 安全注意事项在进行LED显示屏的维护和检修之前，请务必遵守以下安全注意事项：- 确保切断显示屏电源，并在操作区域设置警示标志。

- 使用绝缘工具，并穿戴适当的个人防护装备。

- 避免触碰到显示屏的带电部分，以防电击。

- 在操作过程中，切勿将任何物体放入显示屏内部，以防损坏。

3. 日常维护日常维护是保持LED显示屏良好运行状态的关键。

以下是一些日常维护的建议：- 定期检查显示屏外观，确保无灰尘、杂物等影响显示效果的物质。

- 使用干净的布擦拭显示屏表面，避免使用带有化学物质的清洁剂。

- 检查显示屏的连接线和电源线，确保无破损、松动等情况。

- 定期检查显示屏的散热系统，确保散热良好，避免过热损坏。

4. 故障检修当LED显示屏出现故障时，可以按照以下步骤进行检修：- 首先，检查显示屏的电源和连接线，确保一切正常。

- 若显示屏无法启动，可以尝试重启或者检查控制系统是否正常运行。

- 若显示屏部分区域不亮或者显示异常，可能是LED模块或控制系统出现问题，需要进一步检查。

- 若显示屏出现颜色失真或者亮度不足等问题，可能是LED灯珠或者驱动电路出现问题，需要进行更换或维修。

5. 检修工具与设备在进行LED显示屏的检修工作时，可能需要使用以下工具和设备：- 螺丝刀：用于拆卸显示屏外壳和组件。

- 万用表：用于检测电路的电压、电流等参数。

- 绝缘胶带：用于固定和绝缘线缆。

- 清洁工具：用于清洁显示屏表面和内部。

6. 维护与检修记录为了方便管理和追踪，建议记录每次维护和检修的相关信息，包括：- 维护与检修日期- 工作人员姓名- 维护与检修内容- 更换的部件型号及数量- 遇到的问题及解决方案通过以上记录，可以更好地掌握LED显示屏的运行状态，提高维护和检修效率。

LED显示屏显示不完整怎么解决？LED显示屏显示不完整怎么解决？一般导致LED显示屏显示不全的主要原因如下: 1.显示屏一半不显示：这个可能性有点多。

可能是电源没有供电或者是控制卡损坏。

线检测一下电源供电，然后用控制卡软体检测一下控制卡是否正常。

2.显示画面模糊：一般是电源供电不足造成的，建议更换电源。

3.单个或少数LED模组不显示：一般是模组排线松动或者接触不良。

比如只显示上半部或者下半部，出现这样的情况一般动一下排线或者拔下来重新插上就好了。

也有可能是模组的245晶片坏。

导致LED显示屏模组不显示。

还有就是电源没有供电。

总之，针对LED显示屏字显示不完整的问题，可优先先检查电源、讯号线路问题，如果确认这些没问题，再来检查LED模组问题，科学的进行一一排查。

全彩LED显示屏显示不完整如何解决显示不完整很好解决，1. 显示屏一半不显示：这个可能性有点多。

可能是电源没有供电或者是控制卡损坏。

线检测一下电源供电，然后用控制卡软体检测一下控制卡是否正常。

2. 显示画面模糊：一般是电源供电不足造成的，建议更换电源。

3. 单个或少数LED模组不显示：一般是模组排线松动或者接触不良。

比如只显示上半部或者下半部，出现这样的情况一般动一下排线或者拔下来重新插上就好了。

也有可能是模组的245晶片坏。

导致LED显示屏模组不显示。

还有就是电源没有供电。

总之，针对LED显示屏字显示不完整的问题，可优先先检查电源、讯号线路问题，如果确认这些没问题，再来检查LED 模组问题，科学的进行一一排查。

LED显示屏显示字不完整的问题上下排线插倒了！LED显示屏整个屏全亮怎么解决有可能是开始全亮的那张显示屏坏了，可以尝试把它换到后面去，或者直接把他换掉，如果换了还会这样，换全亮前面的那块显示屏，如果还没起作用，最严重的就是换全亮前面的第二块。

这种情况比较少见，当然前提是控制卡全部都是好的，可以按这个方法来处理，应该就可以解决了。

LED显示屏维修资料判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。

短路应为最高优先级。

1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。

2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。

该法必须在电路断电的情况下操作，避免损坏表。

4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。

一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。

该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

(智能测试卡)3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能(EN)信号。

B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主信号。

C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。

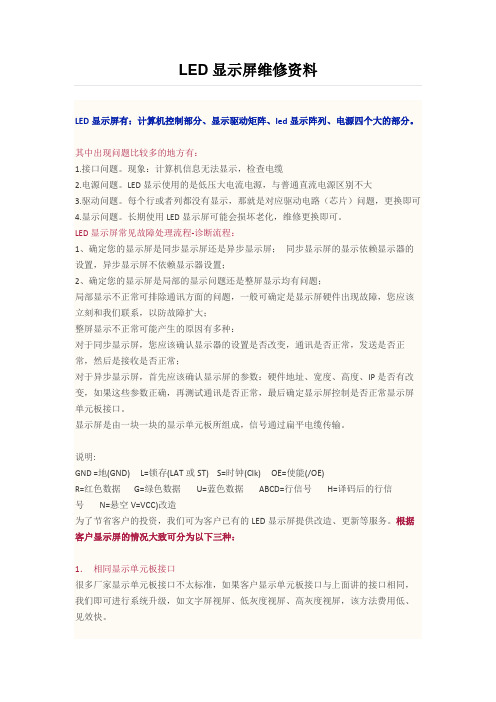

LED显示屏维修资料LED显示屏有：计算机控制部分、显示驱动矩阵、led显示阵列、电源四个大的部分。

其中出现问题比较多的地方有：1.接口问题。

现象：计算机信息无法显示，检查电缆2.电源问题。

LED显示使用的是低压大电流电源，与普通直流电源区别不大3.驱动问题。

每个行或者列都没有显示，那就是对应驱动电路（芯片）问题，更换即可4.显示问题。

长期使用LED显示屏可能会损坏老化，维修更换即可。

LED显示屏常见故障处理流程-诊断流程：1、确定您的显示屏是同步显示屏还是异步显示屏；同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置；2、确定您的显示屏是局部的显示问题还是整屏显示均有问题；局部显示不正常可排除通讯方面的问题，一般可确定是显示屏硬件出现故障，您应该立刻和我们联系，以防故障扩大；整屏显示不正常可能产生的原因有多种：对于同步显示屏，您应该确认显示器的设置是否改变，通讯是否正常，发送是否正常，然后是接收是否正常；对于异步显示屏，首先应该确认显示屏的参数：硬件地址、宽度、高度、IP是否有改变，如果这些参数正确，再测试通讯是否正常，最后确定显示屏控制是否正常显示屏单元板接口。

显示屏是由一块一块的显示单元板所组成，信号通过扁平电缆传输。

说明:GND =地(GND) L=锁存(LAT或ST) S=时钟(Clk) OE=使能(/OE)R=红色数据 G=绿色数据 U=蓝色数据 ABCD=行信号 H=译码后的行信号 N=悬空V=VCC)改造为了节省客户的投资，我们可为客户已有的LED显示屏提供改造、更新等服务。

根据客户显示屏的情况大致可分为以下三种：1．相同显示单元板接口很多厂家显示单元板接口不太标准，如果客户显示单元板接口与上面讲的接口相同，我们即可进行系统升级，如文字屏视屏、低灰度视屏、高灰度视屏，该方法费用低、见效快。

2．显示单元板接口如果客户显示单元板接口与上面所列的标准接口排列不完全一样，但信号的数量及类型一样，该种显示屏也可升级，费用比第1 种情况略高。

LED大屏维修方案1. 引言LED大屏广泛应用于户外广告、体育赛事、演出等场合，并成为展示信息的重要媒介。

然而，由于长时间使用或外部环境因素的影响，LED大屏可能出现各种故障，需要及时进行维修和保养。

本文档将介绍LED大屏维修的基本方案和步骤，帮助用户快速解决常见的问题。

2. 常见故障排除2.1 显示异常LED大屏可能会出现显示异常的情况，如无法正常显示图像、显示不完整或闪烁等。

针对这种问题，可以按照以下步骤进行排除：•检查信号源：确认信号源是否正常输出，并检查连接线是否松动或损坏。

•检查控制系统：确保控制系统工作正常，检查控制卡和发送卡是否运行稳定。

•检查电源：检查电源线是否接触良好，电源是否供电稳定。

•检查LED模块：逐个检查LED模块是否正常工作，如出现故障模块，及时更换。

2.2 显示花屏当LED大屏出现花屏现象时，需要进行以下排查步骤：•检查信号源：确认信号源是否正常，尝试更换信号线或信号源设备，观察是否有改善。

•检查控制系统：检查控制系统参数设置是否正确，调整亮度、对比度等参数，重新发送控制信号。

•检查电源供电：确认电源供电是否稳定，检查电压是否符合要求。

•检查驱动板：检查驱动板是否损坏或松动，如有问题，及时更换或固定。

2.3 显示单色当LED大屏显示单色或某些颜色失效时，可以按照以下方法进行排查：•检查信号源：确认信号源是否正常输出，尝试更换信号源设备，检查连接线是否完好。

•检查数据传输：检查传输线路是否正确连接，没有松动、脱落或断开。

•检查驱动芯片：检查RGB驱动芯片是否工作正常，如有问题，更换驱动芯片。

•检查灯珠：检查LED灯珠是否正常发光，如有问题，更换故障灯珠。

3. 维护保养与预防措施为了延长LED大屏的使用寿命和保持良好的显示效果，需要定期进行维护保养和采取一些预防措施：•定期清洁：使用柔软的干布清洁LED大屏表面，避免使用有脱毛现象的清洁工具，以免粉尘进入模组或散热孔。

•防雷防静电：设置合适的接地措施，降低雷击和静电对LED大屏的影响。

LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。

2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。

3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。

4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。

5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。

6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。

二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。

2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。

3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。

4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。

5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。

6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。

在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。

-在操作之前，确保断开电源，避免电流冲击和短路。

-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。

电子滚动屏常见故障及处理方法1.通电后出现暗屏或无显示:打开屏体后盖,检查控制卡和单元板电源接头是否松动,脱落,若有则重新接好即可.2.字体错乱,显示模糊:检查单元板之间的数据排线是否插牢,检查控制卡数据排线连接是否牢固.3.出现个别亮管不亮: 亮管所在焊点松脱,打开屏体后盖,补焊相应焊点即可.4.遥控器无反应:检查遥控器电池是否装好,检查屏体后面遥控卡的接收头是否插好.电子滚动屏常见问题解答1．考虑用户场地所能允许的屏体面积的因素有哪些？（1）有效视距与实际场地尺寸的关系；（2）像素尺寸与分辩率；（3）单元为基数的面积估计；（4）屏体机械安装及维护操作空间；1（5）屏体倾角对距离的影响。

2．用户需要的播放效显示屏常见问题解答显示屏常见问题解答（2）半室内：>2000CD/M2（3）户外（坐南朝北）：>4000CD/M2（4）户外（坐北朝南）：>8000CD/M24．红绿蓝在白色构成方面有什么样的亮度要求？红、绿、蓝在白色的成色方面贡献是不一样的。

其根本原因是由于人类眼睛的视网膜对于不同波长的光感觉不同而造成的。

经过大量的实验检验得到以下大约比例，供参考设计：简单红绿蓝亮度比为：3：6：1精确红绿蓝亮度比为：3.0：5.9：1.15．为什么高档全彩显示屏要用纯绿管？在实际显示屏生产时，应选择发光效率高而又能获得显色丰富鲜艳的三基色灯管，以使在色度图中的色三角形面积尽可能在且靠近舌形谱色曲线，来满足丰富的彩色和发出足够的亮度而舌形曲线顶尖为515nm 波长光，所以高档显示2屏选用波长接近于515nm 的纯绿色光管，例如选用520nm、525nm 或530nm 波长光的灯管。

6．在明确亮度及点密度的要求条件下，如何计算机单管的亮度？计算方法如下：（以两红、一绿、一蓝为例）红色灯亮度：亮度（CD）/M2÷点数/M2×0.3÷2绿色灯亮度：亮度（CD）/M2÷点数/M2×0.6蓝色灯亮度：亮度（CD）/M2÷点数/M2×0.1例如：每平米2500 点密度，2R1G1B，每平米亮度要求为5000 CD/M2，则：红色灯亮度为：5000÷2500×0.3÷2=0.3绿色灯亮度为：5000÷2500×0.6÷2=1.2蓝色灯亮度为：5000÷2500×0.1=0.2每像素点的亮度为：0.3×2+1.2+0.2=2.0 CD7.为什么选用DVI 显示接口标准？（1）DVI 显示卡接口是符合计算机国际标准的显示接口；（2）无需打开机箱，即可方便安装；3。

校园LED显示屏故障处理与预防1. 故障处理1.1 显示屏无法启动1. 检查电源线是否插紧，电源插头是否有电。

2. 检查显示屏内部的电源模块是否正常工作。

3. 检查显示屏的控制器是否通电。

4. 若以上步骤均正常，尝试用遥控器或者控制软件重新启动显示屏。

1.2 显示屏显示异常1. 检查输入信号是否正常。

2. 检查显示屏内部的电路板是否正常工作。

3. 检查显示屏的显示屏是否存在问题。

4. 若以上步骤均正常，尝试用遥控器或者控制软件调整显示内容。

1.3 显示屏声音异常1. 检查音响设备是否正常工作。

2. 检查显示屏内部的音响设备是否正常工作。

3. 检查音响线是否插紧。

4. 若以上步骤均正常，尝试调整音响设备的音量。

1.4 显示屏运行缓慢1. 检查显示屏的硬件配置是否满足要求。

2. 检查显示屏的软件是否存在病毒。

3. 检查显示屏的系统设置是否正确。

4. 若以上步骤均正常，尝试重新安装显示屏的软件。

2. 故障预防2.1 定期检查电源线和插头，确保其没有损坏和老化。

2.2 定期检查显示屏内部的电源模块，确保其正常工作。

2.3 定期检查控制器，确保其通电正常。

2.4 定期检查输入信号，确保其正常。

2.5 定期检查显示屏内部的电路板，确保其正常工作。

2.6 定期检查显示屏的显示屏，确保其没有问题。

2.7 定期检查音响设备和音响线，确保其正常工作。

2.8 定期检查显示屏的硬件配置，确保其满足要求。

2.9 定期检查显示屏的软件，确保其没有病毒。

2.10 定期检查显示屏的系统设置，确保其正确。

LED屏幕常见故障及维修方法LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝（R、G、B）三种。

由于LED工作电压低（仅 1.5-3V ）,能主动发光且有一定亮度,亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。

把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内LED显示屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED显示屏的象素尺寸多为12-26毫米,每个象素由若干个各种单色LED组成,常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。

无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

一般256级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。

所以，彩色LED显示屏当前都要求做成256级灰度的。

一、载入不上或通讯不上的原因是什麽？通讯不上与载入不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与操作进行对照：1、确保控制系统硬体已正确上电。

（+5V）2、检查并确认用于连接控制器的串口线为直通线，而非交叉线。

3、检查并确认该串口连接线完好无损并且两端没有松动或脱落现象o4、对照LED屏幕控制软体和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的串列传输速率并对照软体内提供的拨码开关图正确地设置控制系统硬体上的位址位元及串列传输速率。

5、查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确。

LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。

由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。

在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。

接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。

一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。

如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。

此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。

如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。

2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。

首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。

如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。

如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。

3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。

此时，可以检查电源线是否连接正常，电源是否稳定输出。

另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。

如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。

二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。

首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。

如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。

如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。

2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
