电动汽车充电站工程重要施工方案和特殊施工工序安全过程控制

XX中心电动汽车充电站项目（电气安装）施工用电专项施工方案编制：审核：批准：编制日期：年月日XX公司目录一、工程概况 (1)二、工器具准备 (1)三、安全注意事项 (4)一、工程概况1、工程建设概况1.1项目名称：XX中心一楼停车场电动汽车充电站1.2建设性质：新建1.3建设地点：XX中心一楼地面停车场。

1.4建设内容及规模在XX中心一楼地面停车场建设电动汽车公共充电站，东、南、西侧共77个快充车位。

主要服务于出租车、网约车、小型货车等社会车辆的快速充电需求。

配套建设环网柜、箱变、控制柜及电缆等供配电设施、消防设施、监控设施。

项目整体设计，分期建设，其中项目一期（东侧）考虑建设33个快充、项目二期（西侧）建设23个快充、项目三期（南侧）建设20个快充。

一期设置1台1进4出环网柜、1台1250kVA箱变、4台480kW充电主机、33台60kW 充电终端。

二期设置1台1000kVA箱变，3台480kW充电主机，23台60kW充电终端。

三期设置1台1250kVA箱变，1台480kW充电主机，2台360kW充电主机，20台60kW 充电终端。

2、工程范围项目内电气设备安装、调试、验收（包含部分辅材购买）。

二、工器具准备1、工器具见下表序号名称规格型号数量备注1配电箱1台2十字螺丝刀100mm-250mm1把3一字螺丝刀100mm-250mm1把4万用表1台5绝缘电阻测试仪1台6斜口钳1把7剥线钳1把8电缆100米满足施工需求9其它满足施工需求2、施工工序及要求2.1工程用电机械设备见下表序号名称规格单位数量功率(KW)1电焊机台17.52切割机台10.373试验设备台33合计10.87结合本工程特征，我公司将严格采用TN-S接零保护系统，把甲方提供的三相四线制低压电力系统（三相五线制），实行三级配电和二及漏电保护系统，电源线路采取架空和穿管敷设方式。

2.2负荷计算：施工现场总需要系数Kx=0.6。

功率因素综合考虑COSφ=0.65。

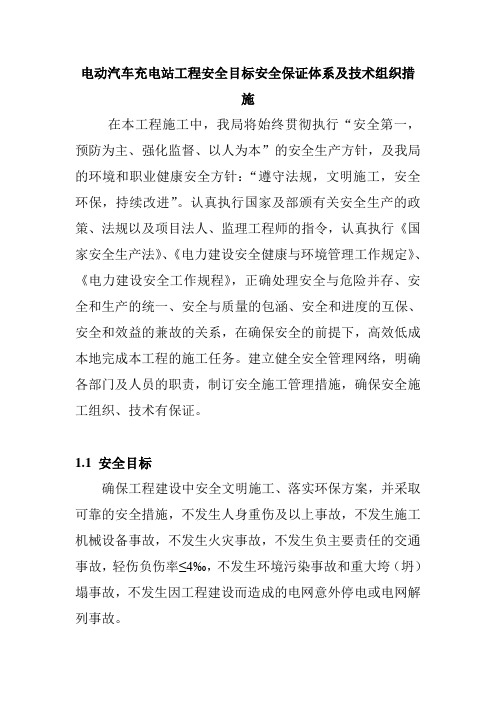

电动汽车充电站工程安全目标安全保证体系及技术组织措施在本工程施工中，我局将始终贯彻执行“安全第一，预防为主、强化监督、以人为本”的安全生产方针，及我局的环境和职业健康安全方针：“遵守法规，文明施工，安全环保，持续改进”。

认真执行国家及部颁有关安全生产的政策、法规以及项目法人、监理工程师的指令，认真执行《国家安全生产法》、《电力建设安全健康与环境管理工作规定》、《电力建设安全工作规程》，正确处理安全与危险并存、安全和生产的统一、安全与质量的包涵、安全和进度的互保、安全和效益的兼故的关系，在确保安全的前提下，高效低成本地完成本工程的施工任务。

建立健全安全管理网络，明确各部门及人员的职责，制订安全施工管理措施，确保安全施工组织、技术有保证。

1.1 安全目标确保工程建设中安全文明施工、落实环保方案，并采取可靠的安全措施，不发生人身重伤及以上事故，不发生施工机械设备事故，不发生火灾事故，不发生负主要责任的交通事故，轻伤负伤率≤4‰，不发生环境污染事故和重大垮（坍）塌事故，不发生因工程建设而造成的电网意外停电或电网解列事故。

1.2 安全管理组织机构及主要职责2005年12月我局通过了质量、环境、职业健康安全一体化管理体系认证，管理体系至今运行正常。

我局的一体化管理体系覆盖了送变电工程。

如果我局有幸承建本工程，在该工程的施工中，我们将按2001版GB/T28001-2001职业健康安全管理体系标准实施管理，贯彻我局现正有效运行的一体化管理体系文件。

1.2.1 安全管理组织机构框图（见下页）1.2.2 安全管理部门及人员主要职责1.2.2.1项目经理工程安全施工的第一责任人，负责制订本工程安全目标、管理方针；负责审定、批准安全生产重要活动及重大举措；贯彻国家、部等上级安全生产的法规、法令；贯彻项目法人、监理工程师有关安全生产的指令；组织全体职工的安全教育工作，定期组织召开安全生产会议。

1.2.2.2项目总工程师 工程安全技术总负责人，协助项目经理制订工程安全目标和管理方针，对工程安全技术工作负全面领导责任；负责审批重要的施工技术方案和安全技术措施，审批安全新技术或改进措施；在安全技术上贯彻项目法人，监理工程师有关安全生产的指令。

电动汽车充电站工程主要工序和特殊工序的施工方法1.1 施工测量1.1.1地下结构的平面控制测量进场后，首先由建设单位、监理单位、施工单位共同对设计部门给定的标桩进行用进行复测，并办理书面交接手续；基坑开挖前，对原有定位轴线进行复测、闭合，在建筑物四周设置永久性控制点，测量闭合误差不超过3mm。

根据单位工程平面尺寸，除在四角设置控制轴线外，还在横向中轴线上设置控制轴线。

为了稳妥起见，每条控制轴线桩在现场远处与近处分别施测两点，近点便于投测，远点用于保护和校测。

1.1.2地上结构施工测量（1）、轴线测量地面以上层数不多，采用外控法测量，将各控制轴线采用经纬仪投测到各层平面上，再在每层平面建立平面测量控制网。

在测量各开间轴线时，始终从控制轴线的一端开始，到另一控制轴线闭合，尽量减少测量累积误差，并确保每层轴线整体闭合，纵横轴线夹角垂直。

（2）、标高传递楼层标高总高控制由设在建筑物首层两对角柱上的+1.0米标志处，用经过校准的50m钢尺向上逐层传递，并在同一垂线每层作▽标志，作为每次标高测量的依据，各楼层间标高用S3光学水准仪传递，并闭合复核。

为减少误差积累，各楼层的标高均以标在+1.0m米处的红“▽”为基点，以此用整尺向上传递。

（3）、竣工测量工程竣工后，对建筑物的最终位置、各楼房标高、建筑物点高度进行竣工测量并整理出测量成果交建设单位保存。

1.1.3测量仪器选择1.2场平工程施工方案1.2.1概述站址原地形地貌为水田，后经人工堆填呈现有地形，地势平坦，场地种植有绿化树。

站区场地本期终平标高为101.03m左右。

站区场平挖填方量为：挖方/填方=216.51方/260.38方。

土方全站基本自平衡，无外购土方回填项目。

1.2.2施工程序（1）（2）、（3）、围墙施工顺序：围墙施工程序：a1.2.3场地清理及施工临时排水沟的设置（1）、在施工进场后，先进行耕植土的清理，根系清除外运，根植土堆于耕植土堆场内。

充电站工程施工方案一、施工概述充电站工程施工是指按照设计图纸和施工规范要求，利用现代施工技术和方法，对充电站建筑及相关设备进行施工安装和调试的全过程。

本方案主要对充电站工程施工过程中的安全、质量和进度管理进行了详细规划，旨在确保施工过程顺利进行，项目质量符合要求，安全事故得到有效控制，工期达到预期目标。

二、施工准备1. 施工人员：组织施工中的管理者、施工人员进行培训，并按要求取得相应的证书，保证施工人员熟悉相关规范和安全操作流程。

2. 施工设备：准备符合规范要求的机械设备、工具和安全保护设备，确保施工设备的正常运行和施工安全。

3. 材料采购：根据设计要求和施工计划，提前采购好需要的建筑材料、设备和配件，保证施工期间物资供应的持续性和及时性。

4. 环境保障：了解施工现场周边的环境状况，采取必要的环境保护措施，减少对周围环境的影响。

三、施工组织1. 施工队伍：根据充电站工程施工规模和施工周期确定施工队伍的组成和人员数量，合理分工，明确责任。

2. 施工流程：制定详细的施工流程和施工计划，明确各项工序的施工内容和完成时间，保证施工作业的有效组织和协调安排。

3. 安全管理：建立健全的施工安全管理机制，制定安全操作规范，定期组织安全培训和演练，加强对施工现场的安全监督。

四、施工过程1. 地基处理：根据设计要求和地质勘察结果进行地基处理，保证充电站建筑的稳定性和安全性。

2. 结构施工：按照设计图纸和施工标准对充电站建筑进行结构施工，保证建筑结构质量。

3. 设备安装：对充电设备进行准确的安装和连接，保障设备的正常运行和安全使用。

4. 电气配线：进行电气线路的敷设和连接，按照电气要求进行测试和调试，确保电气设备的正常运行。

5. 装饰装修：对充电站内部进行装饰装修，美化环境，提升用户体验。

五、质量控制1. 质量管理：建立健全的质量管理体系，保证材料和施工工艺符合设计要求和标准规范。

2. 质量检测：对施工过程中的关键工序和关键节点进行质量检测，确保施工质量符合要求。

第1篇一、项目背景随着新能源汽车的快速发展，充电设备的需求日益增长。

为了满足广大用户的充电需求，提高充电设施的覆盖率和服务质量，本项目计划在某地安装一批充电设备。

为确保施工质量、安全、进度，特制定本施工方案。

二、项目概况1. 项目名称：新能源汽车充电设备安装项目2. 项目地点：某地3. 项目规模：安装充电设备XX台，包括直流快充桩XX台，交流慢充桩XX台4. 施工周期：XX天5. 施工单位：XX公司三、施工准备1. 施工人员- 施工队伍由专业技术人员、施工员、安全员等组成，确保具备相应的专业技能和施工经验。

- 施工人员需进行岗前培训，熟悉施工方案、操作规程和安全注意事项。

2. 施工材料- 充电设备：直流快充桩、交流慢充桩及相关配套设施- 施工材料：电缆、接地线、支架、螺栓、绝缘子等- 施工工具：扳手、螺丝刀、焊接设备、测量仪器等3. 施工设备- 施工车辆：用于运输材料和设备- 施工机械：用于设备安装、调试和施工过程中的辅助作业4. 施工现场- 施工区域：提前与业主沟通，确定施工区域，确保不影响周边环境。

- 施工现场：设置警示标志、安全通道、消防设施等，确保施工安全。

四、施工工艺流程1. 施工准备- 根据设计图纸和现场实际情况，制定详细的施工方案。

- 组织施工人员、材料和设备进场。

2. 施工测量- 使用全站仪等测量仪器，对施工区域进行测量，确保设备安装位置准确。

3. 设备安装- 直流快充桩安装：1. 按照设计图纸，确定桩位。

2. 安装基础，确保稳固。

3. 安装桩体，连接电缆和接地线。

4. 调试设备，确保正常工作。

- 交流慢充桩安装：1. 按照设计图纸，确定桩位。

2. 安装基础，确保稳固。

3. 安装桩体，连接电缆和接地线。

4. 调试设备，确保正常工作。

4. 电缆敷设- 按照设计图纸，敷设电缆，确保连接牢固、线路整齐。

- 电缆埋地前，做好标记，防止损坏。

5. 接地系统- 按照设计要求，安装接地系统，确保接地电阻符合规范。

电动汽车充电站新建工程特殊施工措施随着电动汽车的普及和推广，电动汽车充电站的需求量急剧增加。

为满足市场需求，新的充电站工程项目也相应增加。

新建电动汽车充电站的施工过程中，需要采取一系列特殊的施工措施，以确保施工质量和安全性。

下面将介绍一些典型的特殊施工措施。

1.地基处理充电站的地基处理非常重要。

由于充电站设备需要固定在地基上，地基的质量对设备的稳定性非常关键。

在新建充电站时，需要对地基进行强化处理，提高地基承载力，以应对充电设备的重量和使用强度。

可以采用加固地基的方法，如钢筋混凝土桩等。

2.供电系统电动汽车充电站需要大量的电能供应，所以供电系统必须要满足充电站的需求。

在施工过程中，需要确保供电设备和线路的安装和连接正确无误，且符合国家电力规范和安全标准。

同时，还需要为供电系统设计备用电源，以应对突发情况或电力中断。

3.设备安装电动汽车充电站的设备种类繁多，施工过程中需要确保设备的正确安装和连接。

各类设备如充电桩、输入输出设备和控制系统等都需要按照设备制造商的要求进行安装和调试。

另外，还需要进行设备运行试验和质量检查，确保设备能够正常运行和满足充电需求。

4.安全管理电动汽车充电站的施工过程中需要严格的安全管理措施。

施工现场必须要设置安全警示标志，明确施工区域和安全通道，确保工人和施工设备的安全。

同时，还需要进行施工现场的安全培训，提高工人的安全意识和应急处理能力。

此外，还需要配备专业的安全设备，如灭火器、防护面具等，以应对突发事件。

5.环保措施在新建电动汽车充电站的过程中，需要采取一系列环保措施，减少对环境的污染。

具体包括合理利用资源，减少废弃物的产生和排放，遵守环境保护规定，保护生态环境。

另外，还需要对施工现场进行严格的垃圾分类和处理，确保施工过程符合环保要求。

总之，电动汽车充电站的新建工程需要采取一系列特殊的施工措施，以确保施工质量和安全性。

这些措施包括地基处理、供电系统设计、设备安装、安全管理和环保措施等。

电动汽车充电站工程施工安全组织技术措施
在施工过程中我公司将制订严密的安全施工技术措施，确保施工安全。

变电所主建筑物在主体结构施工时，将产生高处作业；对重要工序和特殊作业实行安全施工作业票制度，在施工前办理安全施工作业票。

1.1 工程开工前对所区场地进行围护，并设立醒目的安全标志，严禁非施工人员进入施工场所，对施工场所实行封闭式管理。

1.2 脚手架搭设必须安全、规范、搭成后必须经验收合格后方可使用。

1.3 进入主体施工后建筑物四周铺设全封闭竹跳板平台，外周搭设全封闭安全网，确保每道工序作业安全。

1.4 建立机械台班运行台帐，机械操作严格按操作规程进行，定期对机械设备检测、保养。

1.5 施工用电的布置应经专业人员设计，并符合的当地供电部门的有关规定。

现场设置集中控制的开关柜或配电箱，应隔离放置或上锁，且有明显的警示牌。

施工现场使用的机电工具设备应有良好的接地。

1.6 施工现场及生活区需设独立的消防系统，对易燃易爆物品，仓库按相应的防火等级建设，制订相应的消防防火制度。

1.7安全组织技术措施。

充电桩工程施工方案模板一、施工概述充电桩工程是指对电动汽车进行充电的设施工程，主要包括充电桩设备的安装、电力线路的铺设、通信设备的连接等工作。

本施工方案旨在对充电桩工程的施工过程、方案及安全措施做出详细说明，确保工程安全、质量和进度。

二、施工方案1. 施工前准备1.1 安全准备施工前需对施工现场进行安全评估，并制定相应的安全管理方案。

确保施工期间安全措施得到有效实施，减少施工事故的发生。

1.2 施工场地准备将施工现场进行清理，确保施工路线畅通，清除障碍物，为施工提供便利条件。

同时需要对场地进行勘察，确保施工场地符合施工要求。

1.3 施工人员准备组织专业人员进行技术交底，明确施工任务和要求，确保施工人员了解并遵守相关规范和安全措施。

2. 施工程序2.1 地基基础工程进行地基基础工程前，根据设计图纸和相关要求，确定充电桩的具体位置和布设，进行基坑开挖，清理现场，进行基础构造和混凝土浇筑等工作。

2.2 设备安装根据施工图纸和相关要求，对充电桩设备进行安装，包括适当的焊接、连接、固定等工作。

此外，对充电桩设备进行检查和调试，并确保设备安装合理、牢固、稳定。

2.3 电力线路施工根据设计要求进行电力线路的铺设，包括线槽开凿、电线敷设、线路连接等工作。

同时需要对电力线路进行绝缘测试，确保电力线路的安全可靠。

2.4 通信设备连接根据充电桩的使用要求，进行通信设备的连接和调试，确保充电桩的远程监控和管理功能正常运行。

2.5 系统测试与调试对整个充电桩系统进行测试和调试，确保充电桩的正常运行、安全可靠，同时满足设计要求。

3. 施工安全措施3.1 施工期间需严格遵守施工现场安全管理规定，保证施工现场的安全。

3.2 施工期间需给予特殊工种上岗证，严格按照规定的操作步骤进行作业，杜绝事故的发生。

3.3 施工期间需做好动火作业的防火工作，加强动火操作的安全管理。

3.4 施工现场需设置明显的警示标志，并且划定安全区域，确保施工现场秩序良好。

电动汽车充电站施工方案电动汽车充电站工程施工方案一、工程概况：本工程旨在新建电动汽车充电站，该站位于内蒙古自治区变电站附近，本期安装直流充电桩10台。

配变10kV侧采用电缆下进线，0.4kV侧采用插接母线引入。

低压电缆敷设ZR-VV22-0.6/1kV 2080米，低压电缆头制作安装48套。

二、工程施工组织机构及职责分工：一）工程施工项目部：项目经理：二）组织机构人员职责：项目经理职责：项目经理是工程安全、质量、进度的第一责任人。

负责工程的组织管理、安全、质量监督、协调等工作；全面组织、策划工程的前期准备、工程施工、工程进度、工程竣工、验收直至工程交工的组织管理工作。

专职安全员职责：负责工程安全施工措施的审核，负责施工安全、质量的监督管理工作，组织落实工程安全，质量计划及措施的执行，作好工程质量监督检验评定工作，对工地人员、设备状况、安全环境进行监督。

现场负责人及施工队长职责：负责工程施工人员组织安排、管理，落实施工方案及措施计划。

组织人员研究安规、检修工艺规程、检修作业指导书、设备施工及验收规范、三不伤害措施以及工作票规定等，开好动员大会，进行安全教育，提高安全意识和自我防护能力。

每日的开、收工会，布置分工，详细交待工作内容、安全注意等事项确保施工期间无违章事件的发生。

安全、优质的圆满完成任务。

合理安排施工进度并做好工序管理、设计更改、图纸资料及工程验证，竣工报告等工作。

施工技术人员工作分配：1、XXX：配合完成好施工负责人每日工作计划安排，共同对一次设备安装调试整体工作进行全过程控制管理，质量把关。

主要负责配电室变压器、开关柜、充电桩等设备及母线配制安装等工作。

认真实行公司倡导的“三节约”活动、节约每寸导线、每个螺栓。

2、XXX：完成每日布置的工作任务计划。

主要负责高低压电缆敷设、作头安装等工作。

严把施工质量，认真做好安装过程施工、质量记录，尤其是电力电缆头制作安装、接地制作安装等关键工序。

充电桩工程施工技术方案目录一、前言 (2)1.1 编制说明 (2)1.2 技术背景 (3)二、施工准备 (4)2.1 施工组织架构 (5)2.2 施工人员培训 (6)2.3 施工材料准备 (7)2.4 施工设备选择 (8)三、施工流程 (10)3.1 基础施工 (11)3.2 充电桩安装 (12)3.3 电气连接 (13)3.4 系统调试与验收 (14)四、施工要点 (15)4.1 基础建设要求 (16)4.2 充电桩安装规范 (18)4.3 电气安全防护措施 (19)4.4 系统调试与测试 (20)五、质量控制与验收标准 (21)5.1 质量控制流程 (22)5.2 验收标准与方法 (23)六、后期维护与管理 (24)6.1 维护计划制定 (26)6.2 运营维护策略 (27)一、前言随着电动汽车的普及与发展，充电桩工程的建设变得日益重要。

本技术方案旨在提供一套全面、系统、实用的充电桩工程施工方案，确保施工过程的顺利进行以及最终工程质量的达标。

本工程的核心目标是建设高效、安全、可靠的充电桩系统，以满足日益增长的电动汽车充电需求，推动绿色出行和智能交通的发展。

在编写本技术方案时，我们充分考虑到充电桩工程施工的特殊性，包括施工环境、技术要求、安全措施等方面的因素。

结合过往成功案例及最新行业标准，确保本方案的实用性和前瞻性。

通过本方案的实施，我们将为充电桩工程建设提供一套完整的技术指导，为项目的顺利实施奠定坚实基础。

1.1 编制说明随着电动汽车市场的蓬勃发展，充电桩作为连接电网与电动汽车的关键基础设施，其建设速度和规模日益扩大。

为确保充电桩工程的施工质量、安全、进度和成本控制，提高建设效率和管理水平，本技术方案旨在明确充电桩工程施工的各项技术要求、管理规范和操作流程，为充电桩工程的建设提供科学、合理、实用的指导。

本技术方案依据国家和地方相关法律法规、行业标准规范、行业发展规划以及公司的技术策略和标准体系进行编制。
