真空阀门原理注。
2006年1－3月进出口实现稳步增长，一般来说，下半年的进出口会比上半年还要更火一些，也就是说，中国的进出口将保持相当稳定的速度。
而且，中国进口高峰即将来临，随着中国国务院副总理吴仪世行专家：亚洲货币一体化还很遥远世界银行驻中国代表处首席经济学家郝福满２１日说，亚洲地区实现货币一体化看起来还很遥远。
郝福满在当日举行的博鳌亚洲论坛２００６年年会新闻发布会上说，自从东南亚金融危机以来，亚洲开发银行等金融研究机构就一直在研究亚洲能否实现货币一体化的问题。
“但首先面临的问题是亚洲货币一体化应该先走哪一步”？他认为，亚洲实现货币一体化还存在两方面的障碍。
一方面，从国内市场的开放程度来看，取得的进展仍然有限，在完成资本的共同市场方面还存在一些问题。
另一方面，尽管对亚洲货币基金和亚洲货币同盟的讨论一直进行，但政治层面的障碍始终存在。
郝福满说，考虑到贸易和服务一体化方面还存在很多问题，亚洲实现货币一体化为时尚早。
国家发改委紧急部署全国成品油市场价格检查首页>>产品中心>>真空充气阀类>>DDC-JQ系列电磁真空带充气阀DDC-JQ系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105～1x10-2阀门漏率(Pa.L/S)＜6.7x10-4适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50 法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16A 16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A 25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ32 32 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ40 40 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A 50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ65 65 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ80 80 165 125 367 75 140x140 4-M8 2X-70A首页>>产品中心>>真空充气阀类>>DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
![建筑电气：阀门常用连接形式[工程类文档]](https://uimg.taocdn.com/e40821f3de80d4d8d05a4f4c.webp)

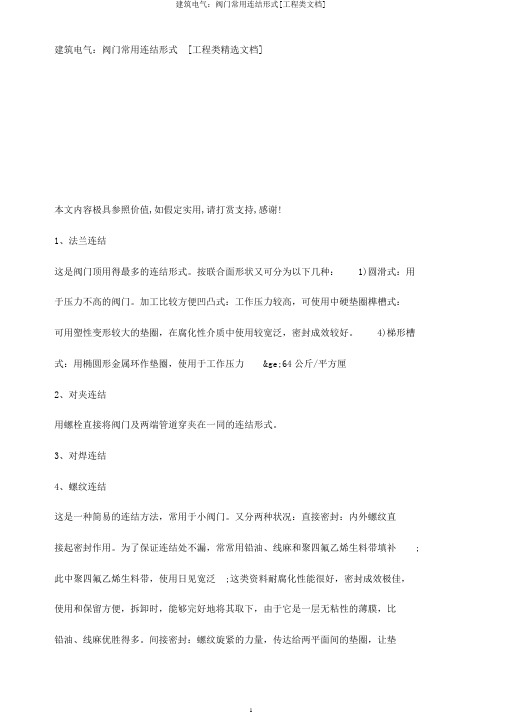

建筑电气：阀门常用连结形式[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!1、法兰连结这是阀门顶用得最多的连结形式。
按联合面形状又可分为以下几种：1)圆滑式：用于压力不高的阀门。
加工比较方便凹凸式：工作压力较高，可使用中硬垫圈榫槽式：可用塑性变形较大的垫圈，在腐化性介质中使用较宽泛，密封成效较好。
4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘2、对夹连结用螺栓直接将阀门及两端管道穿夹在一同的连结形式。
3、对焊连结4、螺纹连结这是一种简易的连结方法，常用于小阀门。
又分两种状况：直接密封：内外螺纹直接起密封作用。
为了保证连结处不漏，常常用铅油、线麻和聚四氟乙烯生料带填补; 此中聚四氟乙烯生料带，使用日见宽泛;这类资料耐腐化性能很好，密封成效极佳，使用和保留方便，拆卸时，能够完好地将其取下，由于它是一层无粘性的薄膜，比铅油、线麻优胜得多。
间接密封：螺纹旋紧的力量，传达给两平面间的垫圈，让垫圈起密封作用。
5、卡套连结在我国最近几年才展开起来，它的连结和密封原理是，当旋紧螺母时，卡套遇到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因此能够可靠地防备泄露。
这类连结形式的长处是：1)体积小，重量轻，构造简单，拆装简单;2)连结力强，使用范围广，可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动能够采纳多种资料，合适防腐化;4)加工精度要求不高;便于高空安装。
当前，卡套连结形式，已在我国某些小口径阀门产品中采纳。
6、卡箍连结这是一种迅速连结方法，它只要两个螺栓，合用于常常拆卸的低压阀门。
7、内自紧连结以上各样连结形式，都是利用外力来抵消介质压力，实现密封的。
下边介绍利用介质压力进行自紧的连结形式。
它的密封圈装在内锥体处，跟介质相向的一面成必定角度，介质压力传给内锥体，又传达给密封圈，在必定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。

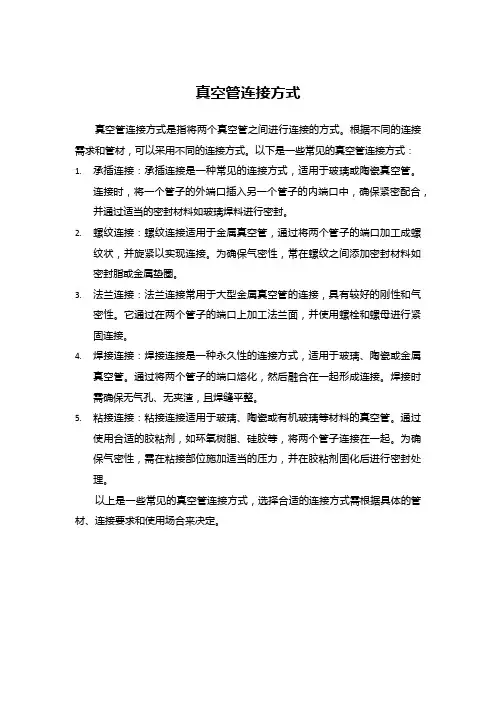

真空管连接方式
真空管连接方式是指将两个真空管之间进行连接的方式。
根据不同的连接需求和管材，可以采用不同的连接方式。
以下是一些常见的真空管连接方式：1.承插连接：承插连接是一种常见的连接方式，适用于玻璃或陶瓷真空管。
连接时，将一个管子的外端口插入另一个管子的内端口中，确保紧密配合，并通过适当的密封材料如玻璃焊料进行密封。
2.螺纹连接：螺纹连接适用于金属真空管，通过将两个管子的端口加工成螺
纹状，并旋紧以实现连接。
为确保气密性，常在螺纹之间添加密封材料如密封脂或金属垫圈。
3.法兰连接：法兰连接常用于大型金属真空管的连接，具有较好的刚性和气
密性。
它通过在两个管子的端口上加工法兰面，并使用螺栓和螺母进行紧固连接。
4.焊接连接：焊接连接是一种永久性的连接方式，适用于玻璃、陶瓷或金属
真空管。
通过将两个管子的端口熔化，然后融合在一起形成连接。
焊接时需确保无气孔、无夹渣，且焊缝平整。
5.粘接连接：粘接连接适用于玻璃、陶瓷或有机玻璃等材料的真空管。
通过
使用合适的胶粘剂，如环氧树脂、硅胶等，将两个管子连接在一起。
为确保气密性，需在粘接部位施加适当的压力，并在胶粘剂固化后进行密封处理。
以上是一些常见的真空管连接方式，选择合适的连接方式需根据具体的管材、连接要求和使用场合来决定。
真空阀门的几种典型结构(1)隔膜阀隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
如图3所示，转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
此种阀门如采用丁晴橡胶隔膜，适用于前级和预抽管道上及温度为-25～80℃的非腐蚀性气体。
如采用氟橡胶隔膜，可用于高真空系统，使用温度范围为-30～150℃。
(2)真空球阀图4所示是真空球阀的结构，该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。
金属球上有一个大穿孔，借助于手柄转动金属球使穿孔改变方向，即可接通或切断气路。
金属球轴杆与阀体间的密封采用O形密封圈密封。
(3)真空蝶阀蝶阀的结构比较简单，如图5所示。
阀板的边缘上嵌有O形密封圈，阀板靠螺栓固定在传动轴阀杆上，使阀杆带动阀板转动，当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭，从关闭位置、阀板再转动90O时，阀门即完全打开，该种阀门的主要优点是体积小。
结构简单。
(4)插板阀图6和图7是插板阀的两种结构型式。
弹性体密封圈是嵌在阀体上。
转动手柄即可打开或关闭阀门。
图6的插板阀关闭时是靠限位块的斜面压紧阀盖，进而压紧密封圈。
图7的插板阀是靠链板压紧实现阀口密封。
(5)挡板阀图8是一种挡板阀的结构。
该阀通过阀盖的开启和压下来实现管路的接通和截止。
图中，压板23使阀口密封圈24固定于阀盖上。
压板2将阀杆3与阀盖连为一体。
上盖20与阀体22由密封圈21密封。
压帽5和7分别压紧密封圈4和8，实现动密封。
气缸盖11压紧密封圈lO，使气缸16上部密封。
气缸与气缸座17，通过密封圈9密封。
注油管18注入扩散泵油，以减小摩擦并帮助密封。
进气管接头12。
从空气压缩机来压缩空气首先通过加油器19，从加油器中出来的气体含有一定的油，再进入换向阀6，最后进入气缸，一方面润滑换向阀中的活塞，另一方面，防止气缸内表面生锈。
换向阀控制气源进入气缸上下部。
密封垫片13、活塞胶圈14、活塞15，将气缸分为两部分移动于气缸之中，从而控制阀门的开闭。
真空调节阀1.形式：电磁阀通过线圈驱动，只能开或关，开关时动作时间短。
电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。
2.工作性质：电磁阀一般流通系数很小，而且工作压力差很小。
比如一般25口径的电磁阀流通系数比15口径的电动球阀小很多。
电磁阀的驱动是通过电磁线圈，比较容易被电压冲击损坏。
相当于开关的作用，就是开和关2个作用。
m。
真空阀门目录五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GW-J-T型系列高真空微调阀GW-J-T型系列高真空微调阀(又称真空针阀)是靠螺杆传动来调节锥形针和孔的缝隙长度，改变阀座流导值。
是用来向真空系统中充气并可精确调节进气流量，以控制和调节系统内的真空度。
适用的工作介质为不含颗粒灰尘的空气及非腐蚀性气体。
主要技术性能型号通径(DN) ΦD 最小可调节量（Pa.L/S）最大可调节量（Pa.L/S）适用范围(Pa)阀门漏率(Pa.L/S)介质温度（℃）GW-J30-T 0.8 22 1.3x10-2400010-5～1.3x10-2＜1.3x10-6-25～+80GW-J200-T 2 38 1.3x10-126700GM型系列高真空隔膜阀GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。
采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。
焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
阀门适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105～1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-4介质温度（℃） -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)安装位置任意(图一)活套法兰连接及外形尺寸型号通径(DN)ΦDΦBΦWHLn-ΦC法兰标准GM-10 10 46 36 55 75 75 4-Φ6 JB919GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070GM-40 40 100 80 100 132 150 4-Φ9 GM-5050110901001571804-Φ9(图二)快卸法兰(KF)连接及外形尺寸 型号 通径(DN) ΦD ΦB ΦW H L 法兰标准GM-10/KF 10 30 12.2 55 75 75 GB4892GM-25/KF 25 40 26.2 90 115 100 GM-40/KF 40 55 41.2 100 132 150 GM-50/KF507552.2100157180/(图三)焊接式连接及外形尺寸 型号 通径(DN) ΦD ΦW H L GM-10-H(Ⅰ) 10 19 55 75 150 GM-25H(Ⅰ) 25 32 90 115 200 GM-40H(Ⅰ) 40 45 100 132 240 GM-50H(Ⅰ)5057100157240GM-10H(Ⅱ) 10 9 55 75 150GM-25H(Ⅱ) 25 19 90 115200注：Ⅰ型为两端焊接Ⅱ型为一端焊接，另一端插入J611F活塞角座阀J611F活塞角座阀系列适用于蒸汽和气体，温度达180℃。

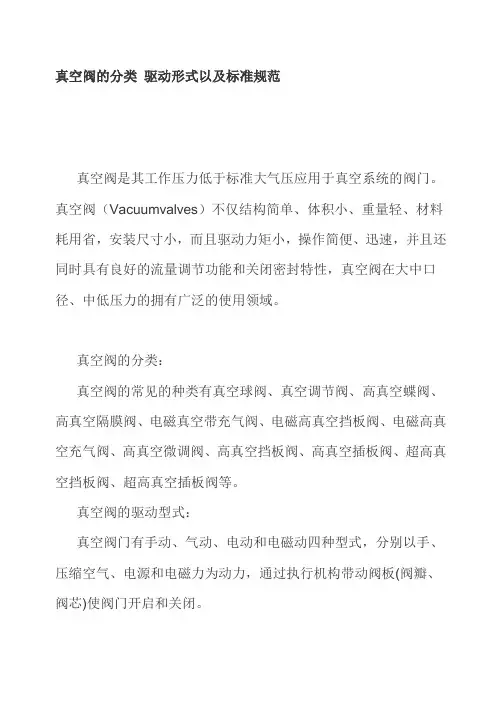

真空阀的分类驱动形式以及标准规范
真空阀是其工作压力低于标准大气压应用于真空系统的阀门。
真空阀（Vacuumvalves）不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，真空阀在大中口径、中低压力的拥有广泛的使用领域。
真空阀的分类：
真空阀的常见的种类有真空球阀、真空调节阀、高真空蝶阀、高真空隔膜阀、电磁真空带充气阀、电磁高真空挡板阀、电磁高真空充气阀、高真空微调阀、高真空挡板阀、高真空插板阀、超高真空挡板阀、超高真空插板阀等。
真空阀的驱动型式：
真空阀门有手动、气动、电动和电磁动四种型式，分别以手、压缩空气、电源和电磁力为动力，通过执行机构带动阀板(阀瓣、阀芯)使阀门开启和关闭。
真空阀的常用标准规范：
JB/T6446-2004真空阀门
JB/T53023-1999真空阀门产品质量分等
GB/T11796-1989核用真空阀门技术条件
JB/T7673-1995真空设备型号编制方法
GB/T3164-2007真空技术图形符号
GB/T4982-2003真空技术快卸连接器尺寸第1部分:夹紧型GB/T6070-2007真空技术法兰尺寸
GB/T6071-2003超高真空法兰。
真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制，但这主要是对于大通径来说的。
可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。
真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。

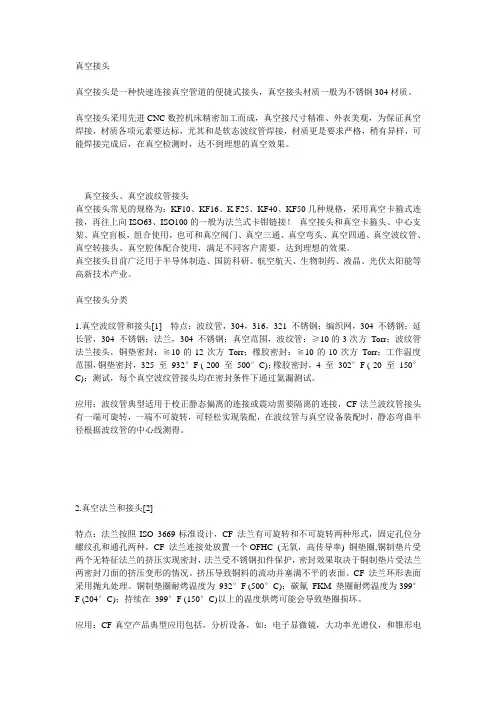

真空接头真空接头是一种快速连接真空管道的便捷式接头，真空接头材质一般为不锈钢304材质。
真空接头采用先进CNC数控机床精密加工而成，真空接尺寸精准、外表美观，为保证真空焊接，材质各项元素要达标，尤其和是软态波纹管焊接，材质更是要求严格，稍有异样，可能焊接完成后，在真空检测时，达不到理想的真空效果。
真空接头、真空波纹管接头真空接头常见的规格为：KF10、KF16、K F25、KF40、KF50几种规格，采用真空卡箍式连接，再往上向ISO63、ISO100的一般为法兰式卡钳链接！真空接头和真空卡箍头、中心支架、真空盲板，组合使用，也可和真空阀门、真空三通、真空弯头、真空四通、真空波纹管、真空转接头、真空腔体配合使用，满足不同客户需要，达到理想的效果。
真空接头目前广泛用于半导体制造、国防科研、航空航天、生物制药、液晶、光伏太阳能等高新技术产业。
真空接头分类1.真空波纹管和接头[1]特点：波纹管，304，316，321 不锈钢；编织网，304 不锈钢；延长管，304 不锈钢；法兰，304 不锈钢；真空范围，波纹管：≥10的3次方Torr；波纹管法兰接头，铜垫密封：≧10的-12次方Torr；橡胶密封：≧10的-10次方Torr；工作温度范围，铜垫密封，-325 至932°F (-200 至500°C)；橡胶密封，-4 至302°F (-20 至150°C)；测试，每个真空波纹管接头均在密封条件下通过氦漏测试。
应用：波纹管典型适用于校正静态偏离的连接或震动需要隔离的连接，CF法兰波纹管接头有一端可旋转，一端不可旋转，可轻松实现装配，在波纹管与真空设备装配时，静态弯曲半径根据波纹管的中心线测得。
2.真空法兰和接头[2]特点：法兰按照ISO 3669标准设计，CF 法兰有可旋转和不可旋转两种形式，固定孔位分螺纹孔和通孔两种，CF 法兰连接处放置一个OFHC (无氧，高传导率) 铜垫圈,铜制垫片受两个无特征法兰的挤压实现密封，法兰受不锈钢扣件保护，密封效果取决于铜制垫片受法兰两密封刀面的挤压变形的情况。

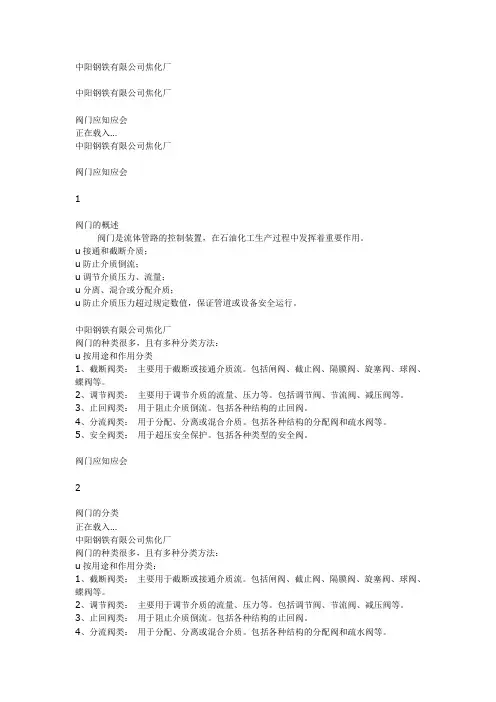

中阳钢铁有限公司焦化厂中阳钢铁有限公司焦化厂阀门应知应会正在载入…中阳钢铁有限公司焦化厂阀门应知应会1阀门的概述阀门是流体管路的控制装置，在石油化工生产过程中发挥着重要作用。
u接通和截断介质；u防止介质倒流；u调节介质压力、流量；u分离、混合或分配介质；u防止介质压力超过规定数值，保证管道或设备安全运行。
中阳钢铁有限公司焦化厂阀门的种类很多，且有多种分类方法：u按用途和作用分类1、截断阀类：主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2、调节阀类：主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3、止回阀类：用于阻止介质倒流。
包括各种结构的止回阀。
4、分流阀类：用于分配、分离或混合介质。
包括各种结构的分配阀和疏水阀等。
5、安全阀类：用于超压安全保护。
包括各种类型的安全阀。
阀门应知应会2阀门的分类正在载入…中阳钢铁有限公司焦化厂阀门的种类很多，且有多种分类方法：u按用途和作用分类：1、截断阀类：主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2、调节阀类：主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3、止回阀类：用于阻止介质倒流。
包括各种结构的止回阀。
4、分流阀类：用于分配、分离或混合介质。
包括各种结构的分配阀和疏水阀等。
5、安全阀类：用于超压安全保护。
包括各种类型的安全阀。
阀门应知应会2阀门的分类中阳钢铁有限公司焦化厂u按压力分类：(1) 真空阀工作压力低于标准大气压的阀门。
(2) 低压阀公称压力PN<1.6MPa的阀门。
(3) 中压阀公称压力PN<2.5～6.4Mpa的阀门。
(4) 高压阀公称压力PN10.0～80.0Mpa的阀门。
(5) 超高压阀公称压力PN≥100Mpa的阀门。
阀门应知应会2阀门的分类中阳钢铁有限公司焦化厂u按介质工作温度分类(1) 高温阀t>450℃的阀门。
(2) 中温阀120℃≤t<450℃的阀门。
真空压力释放阀参数真空压力释放阀是一种常用于真空系统中的阀门，用于控制系统内的真空压力。
它的参数包括阀门类型、材料、尺寸、连接方式、压力范围等。
1. 阀门类型真空压力释放阀的类型有很多种，常见的有直通式、角式、扇形式、膜片式等。
不同类型的阀门适用于不同的工作条件和压力范围。
2. 材料真空压力释放阀的主要材料通常是不锈钢、铜、铝等耐腐蚀材料。
材料的选择取决于阀门的工作环境和介质，以确保阀门的稳定性和耐用性。
3. 尺寸真空压力释放阀的尺寸通常根据系统的流量和连接管道的直径来确定。
尺寸的选择要考虑到系统的工作压力和流量要求，以保证阀门的正常运行。
4. 连接方式真空压力释放阀通常有螺纹连接、法兰连接和焊接连接等不同的方式。
连接方式的选择要根据系统的要求和管道的类型来确定，以确保阀门与管道的连接紧密可靠。
5. 压力范围真空压力释放阀的压力范围通常根据系统的工作压力来确定。
阀门的选择要考虑到系统的最高和最低压力要求，以确保阀门能够有效地控制系统的压力。
6. 其他参数除了上述基本参数外，真空压力释放阀还可能具有其他特殊的参数，如温度范围、流量系数、密封性能等。
这些参数的选择要根据系统的具体要求和工作条件来确定，以保证阀门的正常运行和系统的安全性。
总结：真空压力释放阀是真空系统中常用的阀门，通过控制系统内的真空压力来保证系统的稳定运行。
选择合适的真空压力释放阀参数是确保系统正常工作的关键。
通过了解阀门的类型、材料、尺寸、连接方式和压力范围等参数，可以选择适合系统要求的阀门，提高系统的效率和安全性。
在选择阀门参数时，还需要根据系统的具体要求和工作环境来考虑其他特殊的参数，以确保阀门能够满足系统的需求。
常见阀门的安装及应用手册常见阀门结构及特点：闸阀：闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。
当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。
闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或节流使用。
闸阀的分类：（2）闸板与阀座密封圈<1>楔式闸板：闸板密封面与闸板垂直中心线有一定倾角，称为楔半角。
防止温度变化时闸板卡死，一般角度为2°52〞、5°，介质温度越高，通径越大，楔半角就越大。
<2>平行式闸板闸板的两个密封面平行，阀座密封面垂直于管道中心线。
闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。
闸阀有以下优点：①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
闸阀也有不足之处：①外形尺寸和开启高度都较大。
安装所需空间较大。
②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。
③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
截止阀和节流阀：截止阀和节流阀都是向下闭合式阀门，启闭件（阀瓣）由阀杆带动，沿阀座轴线作升降运动来启闭阀门。
截止阀与节流阀的结构基本相同，只是阀瓣的形状不同：截止阀的阀瓣为盘形，节流阀的阀瓣多为圆锥流线型，特别适用于节流，可以改变通道的截面积，用以调节介质的流量与压力。
截止阀的分类：节流阀的分类：（1）截止阀和节流阀的阀体：（2）截止阀和节流阀阀瓣（２）节流阀阀瓣有针形、沟形和窗形三种形式。
当阀瓣在不同高度时，阀瓣与阀座的环形道路面积相应变化，从而得到确定数值的压力或流量。
截止阀和节流阀的特点：截止阀在管路中主要作切断用。
节流阀在管路中主要作节流使用。
截止阀有以下优点：1.在开闭过程中密封面的摩擦力比闸阀小，耐磨。
阀门和闸阀的区别看到阀门和闸阀我相信大家都感觉这两个词就像是一个东西。
那么闸阀以及阀门有着怎样的关系呢?我们先来了解下，阀门就是运送流体中起到开关导流等作用的一个部件。
那么闸阀又是什么?闸阀简单来讲就是一个开关而已。
那么回到中间，阀门不也有开关的作用?其实到这里就能想到了，闸阀只是阀门中一个小部件而已，而也是被阀门包含在里面的。
阀门里面包含了：闸阀、截止阀、止回阀、球阀、蝶阀、调节阀等。
所以阀门是总称。
闸阀只是其中的一种。
那么接下来了解下到底阀门是什么闸阀又是什么吧。
阀门是什么阀门(valve)是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
阀门根据材质还分为铸铁阀门，铸钢阀门，不锈钢阀门(201、304、316等)，铬钼钢阀门，铬钼钒钢阀门，双相钢阀门，塑料阀门，非标订制阀门等。
定义阀门是在流体系统中，用来控制流体的方向、压力、流量的装置，是使配管和设备内的介质(液体、气体、粉末)流动或停止并能控制其流量的装置。
阀门是管路流体输送系统中控制部件，用来改变通路断面和介质流动方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。
用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。
可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体地流动，阀门的工作压力可以从0.0013MPa到1000MPa 的超高压，工作温度可以c-270℃的超低温到1430℃的高温。
阀门的控制可采用多种传动方式，如手动、电动、液动、气动、涡轮、电磁动、电磁液动、电液动、气液动、正齿轮、伞齿轮驱动等;可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。
真空隔膜阀的工作原理真空隔膜阀是一种常用的真空封闭阀门，其主要作用是控制介质在真空状态下的流动。
这种阀门具有良好的密封性能和低渗漏率，因此被广泛应用于半导体工业、真空冷冻、化学工业、医药工业等领域。
真空隔膜阀的组成结构真空隔膜阀的主要组成部分包括阀体、隔膜室、活塞、隔膜、弹簧等。
其中，阀体是阀门的主体部分，隔膜室位于阀体上方，隔膜则连接在隔膜室与阀体之间。
活塞则作为阀门开关控制装置，同时通过它来支撑隔膜与弹簧。
真空隔膜阀的工作原理真空隔膜阀采用气动或电动方式控制阀门开启和关闭。
在关闭状态下，隔膜与活塞之间的弹簧将隔膜压缩并压紧至阀座上，从而形成密封状态。
当阀门需要打开时，外部气源通过控制阀或者自定向气动元件推动活塞，使其与隔膜一同向上抬起，从而使介质流动通道开启。
在此过程中，隔膜发挥重要作用。
隔膜一端与阀体相连，另一端则与活塞相连。
当活塞向上移动时，隔膜的对面会形成负压，使得隔膜向上弯曲并膨胀。
隔膜的膨胀使得两个流通通道被分开，进而实现了开关控制。
当活塞移动到位后，气源停止提供，此时隔膜被弹簧重新压缩，阀门则关闭。
真空隔膜阀的特点真空隔膜阀具备许多优点，如：1.低漏率：由于阀门是由弹性材料隔开的，因此介质只能通过紧密的结构间隙，阀门具有良好的密封性能和低漏率。
2.反应速度快：真空隔膜阀的活塞和隔膜采用弹簧复位结构，阀门的开关速度快。
3.耐久性强：真空隔膜阀采用高强度耐腐蚀材料，具有良好的耐久性和长寿命。
4.处理多种介质：真空隔膜阀具有良好的适应性，可以处理多种介质，包括高温、高粘度、高腐蚀性介质。
总结真空隔膜阀是一种功能强大、性能稳定的阀门，具有许多优良特点，被广泛用于半导体工业、真空冷冻、化学工业、医药工业等领域。
学习并理解真空隔膜阀的工作原理，可以帮助我们更好地应用和维护阀门，提高生产效率，提高质量和安全性。
真空阀门的连接方式真空阀门是指在真空系统中，用来改变气流方向，调节气流量大小，切断或接通管路的真空系统元件。
真空阀门关闭件是用橡胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径(口径在10毫米以下)的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门的连接方式1、法兰连接这是阀门中用得zui多的连接形式。
按结合面形状又可分为以下几种：1)光滑式：用于压力不高的阀门。
加工比较方便2)凹凸式：工作压力较高，可使用中硬垫圈3)榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5)透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6)O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
法兰连接真空阀2、螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：1)直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带，使用日见广泛;这种材料耐腐蚀性能很好，密封效果，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2)间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
3、卡套连接卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：1)体积小，重量轻，构造简单，拆装容易;2)连接力强，使用范围广，可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动;3)可以选用多种材料，适合防腐蚀;4)加工精度要求不高;5)便于高空安装。
1、法兰连接
这是阀门中用得最多的连接形式。
按结合面形状又可分为以下几种：
1）光滑式：用于压力不高的阀门。
加工比较方便
2）凹凸式：工作压力较高，可使用中硬垫圈
3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、螺纹连接
这是一种简便的连接方法，常用于小阀门。
又分两种情况：
1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
3、卡套连接
卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：
1）体积小，重量轻，结构简单，拆装容易；
2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；
4）加工精度要求不高；
5）便于高空安装。
目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
4、卡箍连接
这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。
5、内自紧连接
以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。
下面介绍利用介质压力进行自紧的连接形式。
它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。
后面这个分力便是自紧力。
介质压力愈大，自紧力也愈大。
所以这种连接形式，适合于高压阀门。
它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。
利用自紧密封原理做成的阀门，一般是高压阀门。
阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。
阀门使用者要根据具休情况具体对待。
