考虑木材的塑性变形，分析桥梁在荷载作用下的塑性发展和破坏机理。
03 有限元分析
利用有限元方法，建立木结构桥梁的数值模型，模拟其在不同荷载作用下的变形和破坏过程，为桥梁设计和优化提供依据。
木结构桥梁承重模型的设计
03
和施工
承重模型设计的基本要素
结构设计
木结构桥梁承重模型的设计首先需要考虑桥梁的结构类型、跨度和荷载等，以确保模型能够准确
敲击检测：通过敲击模型的不同部位，听声音判断是否有内部空洞、腐朽等问题。这种方法需要经验积累，才能准确判断。
仪器检测：使用专业的检测设备，如超声波检测仪、X 光检测仪等，对模型进行更全面、准确的检测。这种方法最科学可靠，但成本也相对较高。
检测标准主要参考国家相关桥梁检测规范，以及模型制造商提供的技术参数和指标。
材料科学进步
新材料和制造技术的发展推动木结构桥梁承重模型的精细化，考虑更多材料性能和结构行为。
承重模型在桥梁工程中的应用前景
设计和优化
01
利用承重模型进行木结构桥梁的设计和优化，确保桥梁在满足
承重需求的同时，实现材料的高效利用。
安全评估
02
通过承重模型对现有木结构桥梁进行安全评估，识别潜在的结
性。
结构组装
按照设计要求，采用适当的组装技术和顺序，确保各个构件能够准确地定位和连接，形成稳定且
符合设计要求的承重结构。
质量控制
在施工过程中进行质量检查和控制，包括材料的质量、加工的精度、组装的准确性等，以确保承
重模型的质量和可靠性。
承重模型设计和施工的案例分析
案例一
某座木结构古桥的承重模型设计。通过详细调研和分析古桥的结构特点、荷载情况以及历史背景，进行承重模型的设计和施工。案例介绍了如何还原古桥的独特风貌和结构特点，并讨论了在设计和施工过程中遇到的挑战和解决方法。

木结构桥梁设计

木结构桥梁设计
木结构桥梁

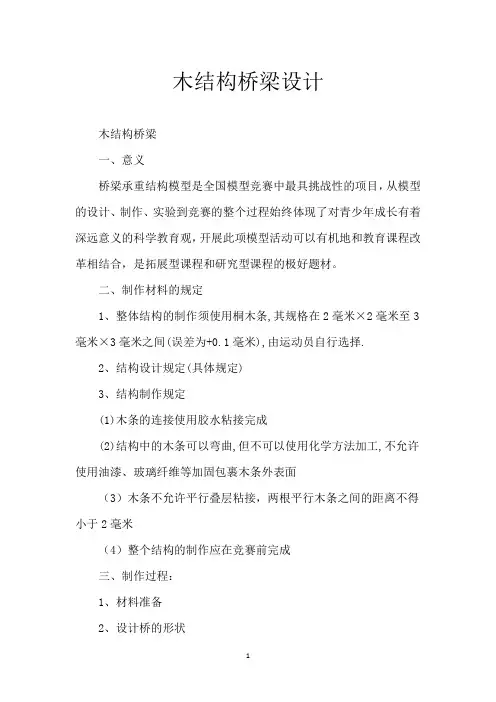

一、意义
桥梁承重结构模型是全国模型竞赛中最具挑战性的项目，从模型的设计、制作、实验到竞赛的整个过程始终体现了对青少年成长有着深远意义的科学教育观，开展此项模型活动可以有机地和教育课程改革相结合，是拓展型课程和研究型课程的极好题材。

二、制作材料的规定
1、整体结构的制作须使用桐木条,其规格在2毫米×2毫米至3毫米×3毫米之间(误差为+0.1毫米),由运动员自行选择.
2、结构设计规定(具体规定)
3、结构制作规定
(1)木条的连接使用胶水粘接完成
(2)结构中的木条可以弯曲,但不可以使用化学方法加工,不允许使用油漆、玻璃纤维等加固包裹木条外表面
（3）木条不允许平行叠层粘接，两根平行木条之间的距离不得小于2毫米
（4）整个结构的制作应在竞赛前完成
三、制作过程：
1、材料准备
2、设计桥的形状
3、画出标准图纸
4、制作单片桥模
5、连接两片
6、晾干、称重、测试。

木结构桥梁模型静压承重竞赛精品文档

桥梁模型应与实际桥梁的比例协调，体现桥梁的优美外观和结构特点。
环保节能
优先使用可再生、可回收材料，减少对环境的负担。
创新性
鼓励参赛者发挥创新精神，尝试新的设计理念和制作方法。
材料选择
木材
选择质地均匀、强度高、耐腐蚀的木材，如松木、橡木等。
粘合剂
使用环保、强度高的粘合剂，确保模型结构的稳定性。
感谢您的观看
参赛建议
深入研究竞赛规则
在参赛前，深入了解竞赛的规则、要求和评分标准，确保设计符合竞赛要求。
创新设计
鼓励参赛者发挥创新思维，探索新的结构形式和材料组合，提高木结构桥梁模型的承重能力和稳定性。
注重细节
在设计和建造过程中，注重细节处理，确保模型的每个部分都符合规范要求，提高整体性能。
未来研究方向
在进行静压承重测试时，需将模型放置在压力机上，逐渐增加压力，观察桥梁的变形和破坏情况。通过分析压力与位移的关系，可以评估模型的承重能力和刚度。
设计亮点解读
01
创新性设计
优秀的木结构桥梁模型往往具备创新性的设计理念。例如，采用新型连
接方式或独特的结构形式，能够提高模型的承重能力和稳定性。
02
材料选择
涂料
选择无毒、防水的涂料，以保护模型表面并增强视觉效果。
结构设计
01
02
03
桥面结构
设计合理的桥面结构，以承受静压重量并保持稳定性。
支撑结构
选择合适的支撑结构，如拱形、梁式等，提高桥梁的承载能力。
连接结构
确保各部分之间的连接牢固、稳定，防止在加载过程中发生变形或断裂。
制作工艺
加工工艺
静压测试
完成制作的桥梁模型将进行静压承重测试，测试过程中不得有任何形式的加固或改动。

力学承重桥梁模型总结

力学承重桥梁模型总结
1、设计决定着木桥的承重量，这里蕴含着物理的力学知识和数学知识，它是一个设计师智慧的结晶。

桥的设计越科学合理，压的重量越多，反之，压重就比较小，这里当然包含制作工艺的因素。

根据现行的比赛规则，制作好的木桥和胶水的总质量小于等于22g，比赛比的是承重量，承重量大着为优，相同承重量的情况下看桥的质量，质量小的为优。

2、套材中木条是有差别的，他们处在木料的不同位置，质地、光泽度、硬度是有差别的，我们要选择质地坚硬光泽度好的两根作为梁，这很重要。

在制作时尽量将长的部件先截下来，余下的作为短的部件，这样可以充分利用套材，不至于剩下许多短的木条，而截不出长的作为桥的部件。

在粘贴的时候，我们要对木条表面进行打磨，让木条表面光滑一些，尽可能让粘贴的部位接触面大一点，能用夹子夹的用夹子夹好再点胶水，这样粘贴的效果比较好牢固，这样的处理也是符合物理学原理的。

3、我们在设计桥时，要统筹好桥的质量和承重这两个量的关系，既要使桥的承重量比较大又要使桥的质量比较小。

在设计桥梁时，我们可以考虑让桥是三角形结构，利用三角形具有稳定性这一特性，可以含有半圆形或者半椭圆形结构，从物理力学的角度讲上述结构是比较科学合理的结构。

木结构桥梁承重模型简介(课堂PPT)

.
8
制作者在制作时，对用502胶水的地方一定要迅速用夹子夹上，凝固过程需要4分钟左右，这个制作当天与天气情况相关。
.
9
参考模型
梯形设计
.
10
检查
样品制作好以后，要将多余的胶水打磨掉，当然需要补胶水来加固的地方也要补胶水，进行一些细节的处理。进行这一系列工序之后，要称一下桥的质量是不是小于 22g，过大或者过小都说明桥的设计有问题。如果过重，可以剪掉一些不起主要作用的结构（比如一些多余的毛刺）如果过小，可以对薄弱的地方加木条以加固。
.
13
静压承重具体细则
（一）指定材料为松木条，规格： 2.5mm×2.5mm×550mm，材料数量：12 根。
（二）制作完成的模型重量不得超过 22g，须能使 80mm× 80mm 的承重台（图 1）平稳放置其中心处（公差±5mm；(图 2）；无法放置者，竞赛成绩计为零。承重测试距离：400mm。(图 3)
（七）参赛者可以对木条进行弯曲处理，但不得使用明火、化学方法等危险方式进行处理。
（八）承重测试最大承重量上限定为：40kg 。
（九）参赛者出场顺序由抽签决定。
（十）运动员完成添加承重物后须脱离承重模
型和测试装置并举手示意，裁判员开始 3秒钟
计时，3 秒时间内，模型未发生严重型变，该
次承重量计入成绩；不足 3 秒模型即发生严
.
6
在制作前，制作者需要对结构有一个整体的构思和各个段木条的长度做好精密的计算。
在制作时，时间是有限制的，需要考虑时间的合理分配时有一些小技巧，多准备一点夹子，就不需要等夹子使用。
.
7
尺寸量取之后，可用铅笔做标记
在制作过程中，用502胶水时需要自己把握加的量和方法。制作者将两根木条做沾和时，将木条一端沾好，另一端适度向下倾斜，这样节省时间，涂料均匀，不易将502胶水涂到手上。

木结构桥梁承重模型简介教学内容25页PPT

39、没有不老的誓言，没有不变的承诺，踏上旅途，义无反顾。 40、对时间的价值没有没有深切认识的人，决不会坚韧勤勉。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
木结构桥梁承重模型简介教学内容
36、“不可能”这个字(法语是一个字 )，只在愚人的字典中找得到。--拿破仑。 37、不要生气要争气，不要看破要突破，不要嫉妒要欣赏，不要托延要积极，不要心动要行动。 38、勤奋，机会，乐观是成功的三要素。(注意：传统观念认为勤奋和机会是成功的要素，但是经过统计学和成功人士的分析得出，乐观是成功的第三要素。
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
25

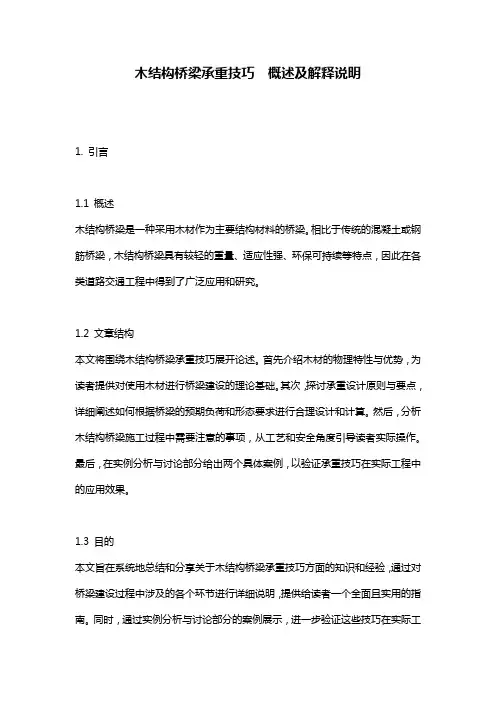

木结构桥梁承重技巧__概述及解释说明
