木结构桥梁承重模型简介(课堂PPT)

.
8
制作者在制作时，对用502胶水的地方一定要迅速 用夹子夹上，凝固过程需要4分钟左右，这个制作当 天与天气情况相关。
.
9
参考模型
梯形设计
.
10
检查
样品制作好以后，要将多余的胶水打磨掉 ，当然需要补胶水来加固的地方也要补胶 水，进行一些细节的处理。进行这一系列 工序之后，要称一下桥的质量是不是小于 22g，过大或者过小都说明桥的设计有问题 。如果过重，可以剪掉一些不起主要作用 的结构（比如一些多余的毛刺）如果过小 ，可以对薄弱的地方加木条以加固。
.
13
静压承重具体细则
（一）指定材料为松木条，规格： 2.5mm×2.5mm×550mm， 材料数量：12 根。
（二）制作完成的模型重量不得超过 22g，须能 使 80mm× 80mm 的承重台（图 1）平稳放置其中 心处（公差±5mm；(图 2）；无法放置者，竞赛 成绩计为零。承重测试距离：400mm。(图 3)
（七）参赛者可以对木条进行弯曲处理，但不 得使用明火、化学方法等危险方式进行处理。
（八）承重测试最大承重量上限定为：40kg 。
（九）参赛者出场顺序由抽签决定。
（十）运动员完成添加承重物后须脱离承重模
型和测试装置并举手示意，裁判员开始 3秒钟
计时，3 秒时间内，模型未发生严重型变，该
次承重量计入成绩；不足 3 秒模型即发生严
.
6
在制作前，制作者需要对结构有一 个整体的构思和各个段木条的长度做 好精密的计算。
在制作时，时间是有限制的，需要 考虑时间的合理分配时有一些小技 巧，多准备一点夹子，就不需要等 夹子使用。
.
7
尺寸量取之后，可用铅笔做标 记
在制作过程中，用502胶水时需要 自己把握加的量和方法。制作者将 两根木条做沾和时，将木条一端沾 好，另一端适度向下倾斜，这样节 省时间，涂料均匀，不易将502胶水 涂到手上。
3 分钟内向承重容器内加入沙子增加桥梁的承
重重量，3 分钟内若桥梁出现断裂，以该参赛
者最后一次成功加沙后的电子秤的显示成绩作
为其最终成绩；若桥梁未出现断裂，则以 3
分钟结束时电子秤的显示成绩作为其最终成绩
。
.
15
（六）参赛者不得使木条有任何形式的平行重 叠粘接，两根木条之间的平行距离不得小于
10mm。
（三）承重重量相同时，模型自重量轻者， 成绩列前。
.
17
.
18
.
19
.
20
.
21
.
22
.
23

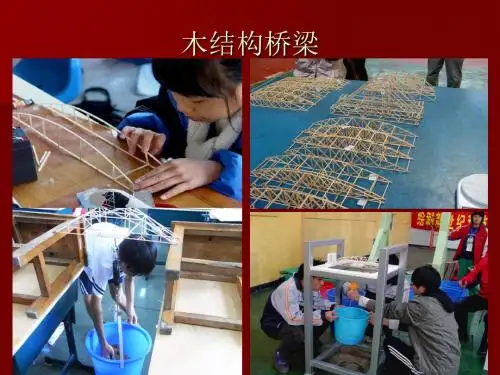

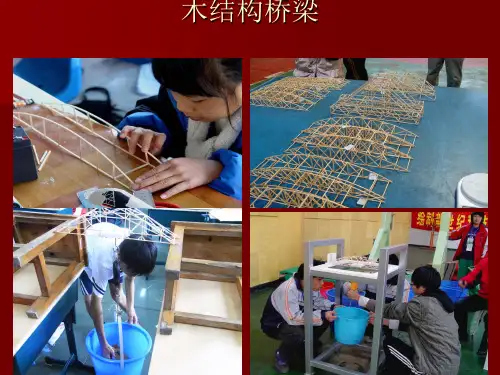

木结构桥梁
.
1
.
2
简述
设计决定着木桥的承重量，这里蕴含着物 理的力学知识和数学知识，它是一个设计 师智慧的结晶。桥的设计越科学合理，压 的重量越多，反之，压重就比较小，这里 当然包含制作工艺的因素。根据现行的比 赛规则，制作好的木桥和胶水的总质量小 于等于22g，比赛比的是承重量，承重量大 着为优，相同承重量的情况下看桥的质量 ，质量小的为优。
.
3
原则
套材中木条是有差别的，他们处在木料的不同位 置，质地、光泽度、硬度是有差别的 ，我们要选 择质地坚硬光泽度好的两根作为梁，这很重要。
在制作时尽量将长的部件先截下来，余下的作为短 的部件，这样可以充分利用套材，不至于剩下许多 短的木条，而截不出长的作为桥的部件。
在粘贴的时候，我们要对木条表面进行打磨，让木 条表面光滑一些，尽可能让粘贴的部位接触面大一 点，能用夹子夹的用夹子夹好再点胶水，这样粘贴 的效果比较好牢固，这样的处理也是符合物理学原 理的。
.
14
（三）承重测试使用的支架（课桌）、测试装 置（包括承重台、挂钩、电子秤、承重容器等 ）、承重物，均由组委会统一提供。
（四）承重测试赛前，裁判员对模型进行称重
等检测和记录，大于规定重量 22g 的取消参 赛资格。
（五）参赛者入场并将桥梁按照图 3 要求放
置完后举手示意，裁判员开始计时，参赛者在
.
11
一）参赛选手现场制作限在3小时内完成。 模型制作开始后发现缺少零件者，必须在 10 分钟内举手报告裁判，过时不予受理。
（二）制作竞赛所用工具由参赛者自带，所 用模型套材由组委会统一提供。参赛者不得 私自夹带模型套材、零件或半成品入场，不 得采用套材以外的其它材料，违反者取消参 赛资格。
.
4
我们在设计桥时，要统筹好桥的质量和承 重这两个量的关系，既要使桥的承重量比 较大又要使桥的质量比较小。在设计桥梁 时，我们可以考虑让桥是三角形结构，利 用三角形具有稳定性这一特性，可以含有 半圆形或者半椭圆形结构，从物理力学的 角度讲上述结构是比较科学合理的结构。
.
5
制作
首先要设计一个桥的草图，根据草图测算 所需要木条的长度，要使草图所需的木条 长度和小于套材中木条的总长度，不是越 小越好，太小说明你的设计不合理。要使 二者比较接近，因为最终比的是桥的承重 量，承重量当然和桥的质量有着密切的关 系。
重型变甚至断裂的，视为承重失败，该次承重
量不计入成绩。
.
16
（十一）在承重测试全过程，模型只可与支 架的上水平面接触，并不得加垫任何辅助物 ，违反者该次承重量不计入成绩。
成绩评定：
（一）容器的基础重量为参赛选手的基本承 重。
（二）根据最终承重重量评定成绩，承重量 以 kg 为单位，精确到小数点后 2 位。
.
12
（三）在现场制作过程中，参赛者必须独立 完成制作任务，不得接受他人的指导和帮助， 违反者第一次口头警告，第二次则取消比赛 资格。
（四）参赛者必须自带刻划用垫板，防止对 竞赛用桌椅造成损坏。决赛现场裁判员对桌 椅使用情况进行检查，经检查合格后，运动 员方可离开制作场地。
（五）参赛者必须在作品旁附一份解释该桥 梁承重方面的力学设计构思。
